六轴橙色工业机械臂结构设计

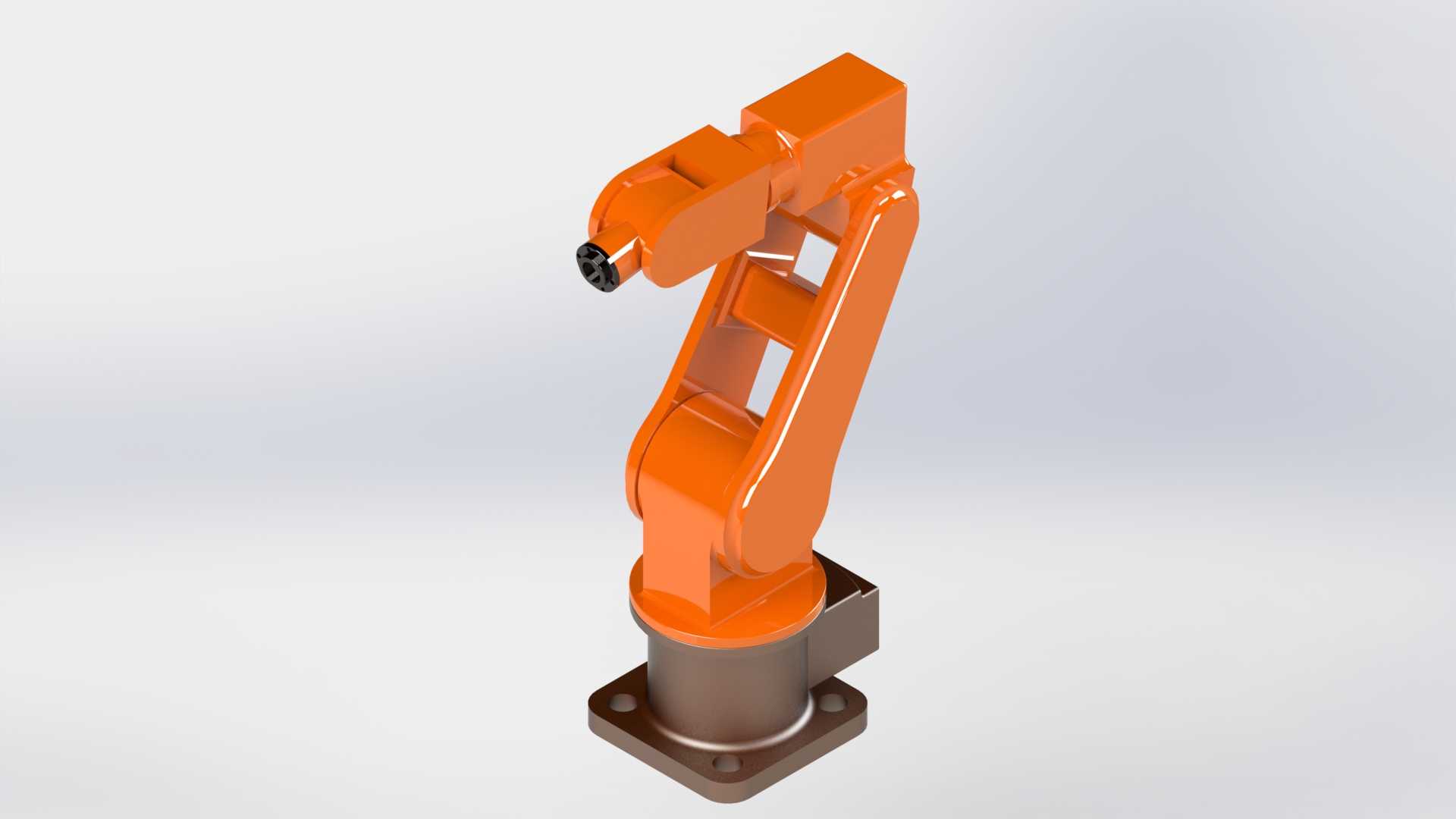

这款六轴串联式工业机械臂，是面向中小负载自动化作业场景打造的执行设备，可广泛应用于3C电子零部件上下料、小型工件焊接、精密装配、涂胶点胶、产品分拣码垛等生产环节，能够替代人工完成重复性高、定位精度要求严苛、存在一定作业风险的工位任务，帮助生产线提升作业一致性，降低人工操作带来的误差与安全隐患。从结构设计来看，该机械臂采用经典的六轴串联关节构型，从底部安装基座到末端执行器接口，依次设置腰转关节、大臂摆动关节、小臂摆动关节、小臂旋转关节、腕部摆动关节、腕部旋转关节，六个自由度的配置可让末端到达工作半径内任意空间位姿，不存在作业死点，能够适配复杂轨迹的作业需求。整体外观采用辨识度较高的工业橙色涂装，臂身采用镂空框架式结构设计，在保证整体结构刚性、满足运动过程中抗形变要求的前提下，尽可能降低臂身自重，减少关节驱动负载，提升运动响应速度与运行稳定性。基座部分采用方形法兰安装结构，预留标准化的安装螺栓孔位，安装时可直接固定在生产线配套的安装台架、地面基座或者移动导轨平台上，安装边界清晰，不需要额外定制复杂的转接结构，适配多数常规工业生产线的安装条件。关节部位采用一体化包覆设计，既可以避免生产环境中的粉尘、切削液、焊渣等杂物进入关节传动结构，延长设备维护周期，也能让设备整体外观更简洁规整，减少作业过程中与周边工装、工件发生勾挂干涉的风险。末端预留标准的执行器安装接口，可快速适配夹爪、焊枪、涂胶头、吸盘等不同类型的末端执行工具，满足不同生产场景的快速切换需求。设计过程中充分考虑了运动范围的合理性，各关节的转动角度经过反复校核，既保证足够的作业覆盖范围，也通过内置的机械限位结构避免关节超程运行带来的设备碰撞风险，臂身的走线全部采用内部隐藏式布局，避免外部线缆在机械臂高速运动过程中出现缠绕、磨损问题，提升设备长期运行的可靠性。
