多色DC电源连接插头组件结构设计

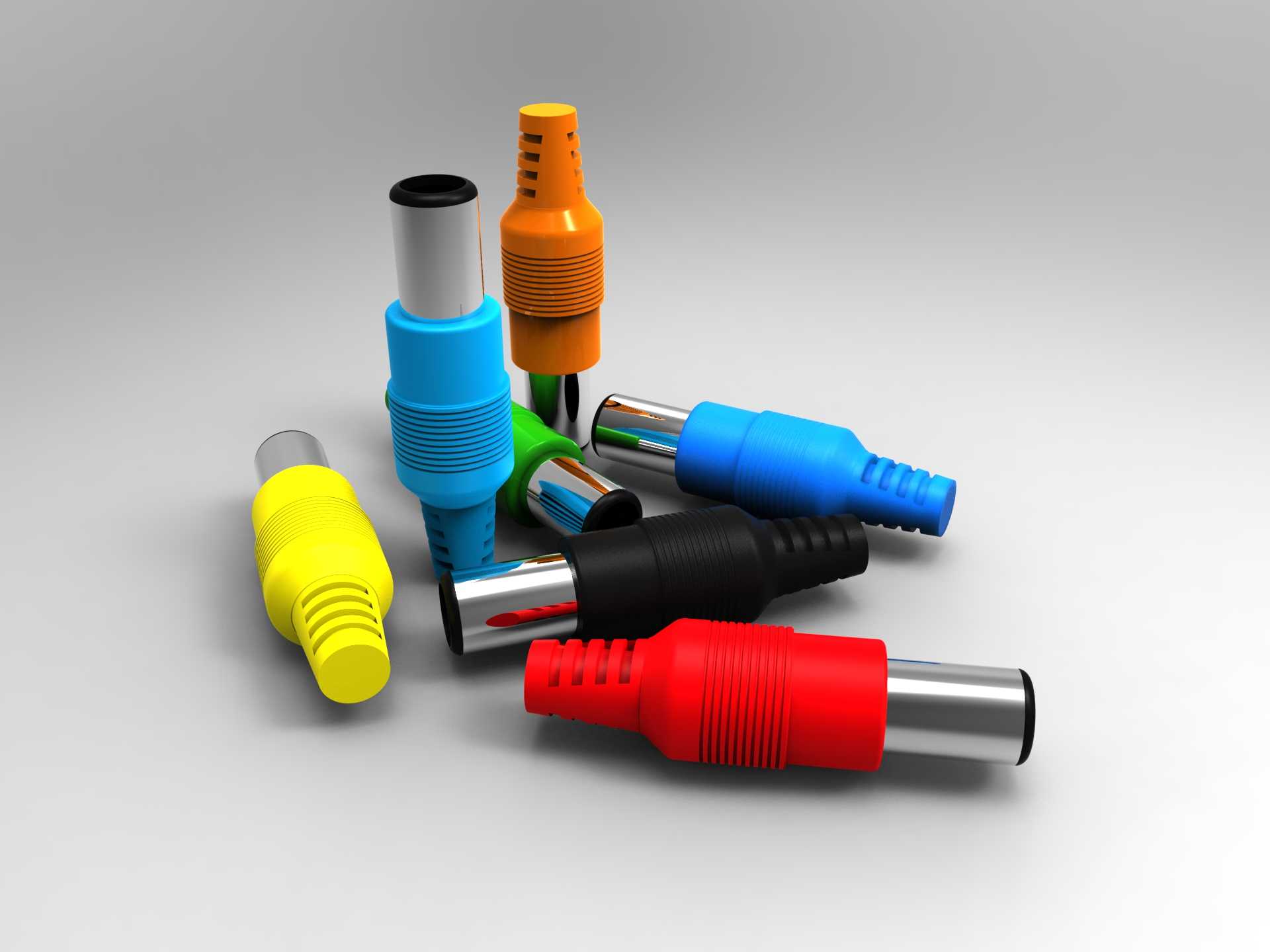

本次呈现的是多规格直流电源连接插头组件，这类部件广泛应用于消费电子供电、小型通讯设备接驳、便携数码产品充电、低压工控设备外接电源等场景，是弱电供电链路里实现电源端与设备端快速通断连接的核心接触部件，日常在路由器、调制解调器、小型显示屏、便携数码外设、桌面型电子设备的供电接口上都能见到这类插头的身影，承担着稳定传输低压直流电能、避免线路接驳处松脱短路的关键作用。从功能特性来看，该系列插头采用差异化的彩色绝缘外壳设计，不同配色对应不同的外径尺寸与极性定义，能够有效避免现场作业时插错接口的问题，降低电源反接烧毁设备的风险；插头前端的金属接触段采用高精度圆柱面设计，与母座接触时能保证足够的接触面积，减少大电流通过时的接触电阻，避免长期使用出现接触部位发热氧化的问题；尾部的防弯折结构带有多道环形缓冲槽，能够在线材受到弯折拉扯时分散应力，避免线芯与插针焊接处出现断裂脱落，大幅提升线材接驳处的使用寿命。在设计思路上，这款插头组件优先考虑了实际装配与使用的可靠性，绝缘外壳采用带防滑纹理的锥度造型，既方便用户插拔时施力，也能在外壳注塑成型时保证与内部插针的同轴度，避免出现插针偏斜导致插入母座卡顿、接触不良的问题；插针与线材的连接部位预留了足够的焊接空间，尾部的线档结构能够适配不同线径的电源线，既可以适配小电流的细径信号线，也能满足稍大电流供电的粗线径电源线装配需求。从外形尺寸与安装边界来看，不同配色的插头金属插合段长度保持统一标准，能够适配市面上通用的DC电源母座安装深度，绝缘外壳的最大外径控制在合理范围，即使设备面板上多个接口密集排布，也不会出现相邻插头互相干涉无法插入的情况；插头整体长度经过优化，插入设备后不会突出过多，能够减少外力磕碰导致插头弯折、母座损坏的概率，尾部的防弯折段长度也经过测算，在线材弯折时不会与设备外壳产生剐蹭，保证线材可以自然舒展引出。这类插头在实际生产中，绝缘部分多采用耐磨耐温的工程塑料注塑成型，金属接触部分采用导电性能优异的铜材表面镀镍处理，既保证导电性能，也能提升抗氧化能力，长期使用也不会出现接触不良的问题，不同颜色的外壳也方便生产组装、售后运维时快速区分规格，提升装配与维修的效率。
