手动杠杆式夹持工装结构设计

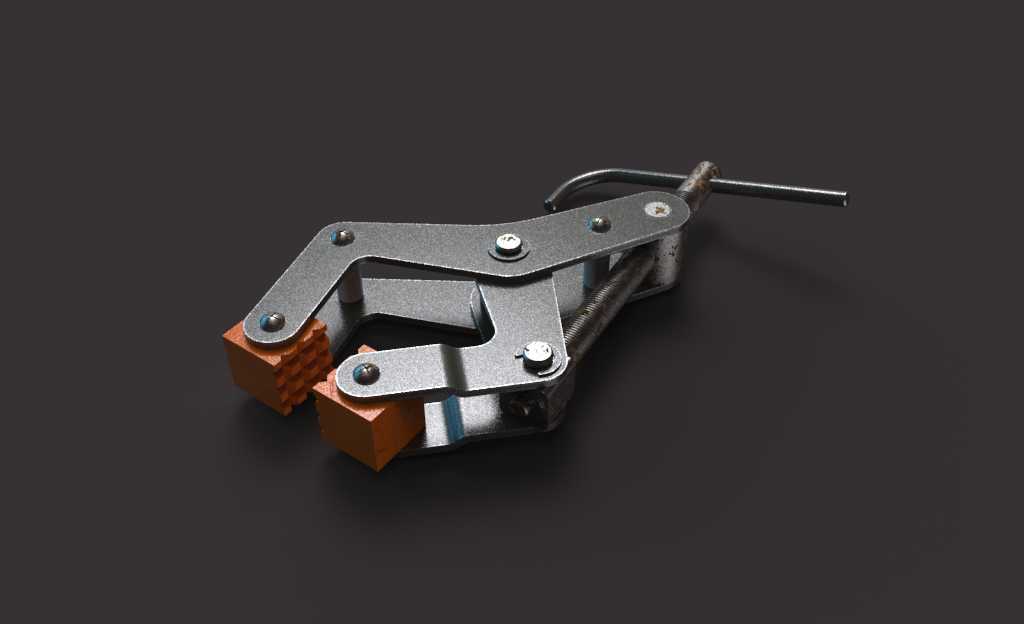

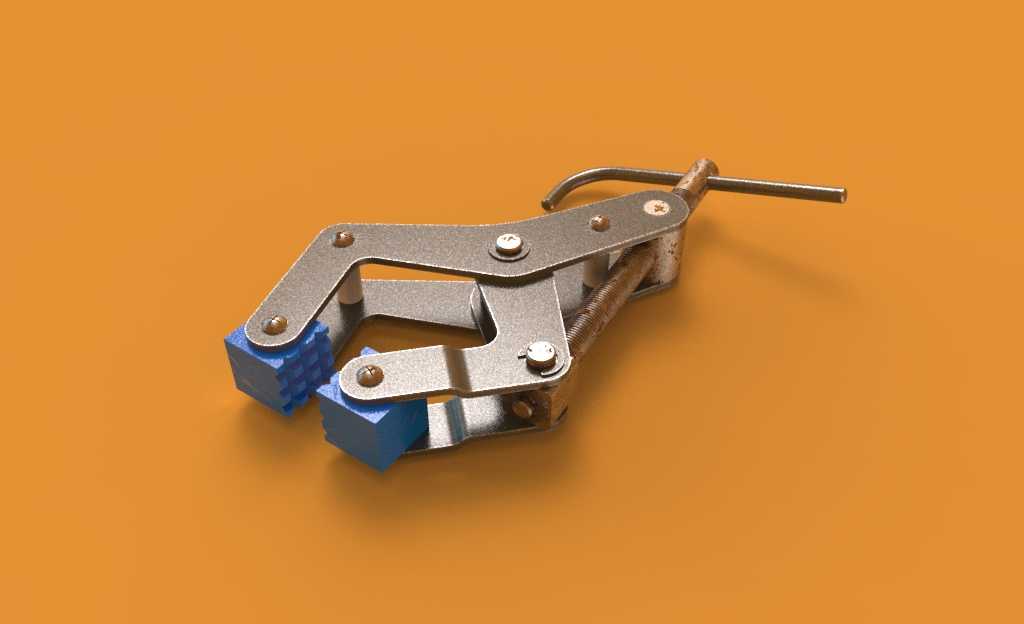

这款手动杠杆式夹持工装，是面向小批量零部件加工、临时工件固定、装配对位场景设计的手动夹持器具，在五金修配、小件焊接定位、木工临时固定、精密零件装配对位等场景中都能发挥稳定的夹持作用，无需外接气源、电源等动力源，完全依靠手动操作即可完成工件的夹紧与松脱，适合无动力配套的零散作业场景、户外临时维修场景以及小作坊式生产的工位配套使用。该夹持工装核心采用多连杆杠杆增力结构，通过铰接的多组金属连杆实现力的放大，操作人员只需要施加较小的扳动力，就可以在钳口位置输出足够的夹持力，保证被夹持工件不会在加工、装配过程中出现移位、松脱的问题。钳口位置配备了带防滑齿纹的接触块，接触块采用硬质耐磨材质制作，齿纹可以增大与工件接触面的摩擦力，同时接触块做了可更换设计，长期使用出现磨损后可以快速替换，不需要整体更换工装主体，有效降低长期使用的维护成本。工装的操作扳杆做了符合人体工学的弯折设计，操作时手部施力路径顺畅，不会出现硌手、施力角度别扭的问题，扳动到夹紧位置后，连杆结构会形成机械自锁，即使操作人员松开扳杆，夹持力也不会出现衰减，不会因为作业过程中的振动、外力触碰导致夹头松脱，充分保障作业过程的安全性与夹持稳定性。在外形尺寸与安装边界上，这款夹持工装整体结构紧凑，整体长度控制在单手可握持操作的范围内，钳口最大张开距离可以覆盖常规小型零部件的夹持需求，工装主体采用冲压金属板材铰接成型，整体重量轻便，操作人员可以单手持握移动，也可以通过底部的固定结构将工装临时固定在工作台面上，作为台钳的补充夹持工具使用，不需要复杂的安装步骤，固定后不会占用过多的工作台操作空间。铰接位置全部采用金属销轴配合防松紧固件连接，长期反复扳动使用也不会出现销轴松脱、连杆晃量过大的问题，整体结构没有复杂的液压、气动元件，故障率极低，日常只需要在铰接位置定期涂抹润滑脂就可以长期保持顺畅的操作手感，适配多场景下的灵活夹持需求，无论是临时固定待粘接的小型工件、夹持待焊接的薄金属片，还是装配过程中对位压紧小零件，都可以提供稳定可靠的夹持力，是生产维修场景中实用性极强的手动夹持器具。
