杆端关节轴承连接组件精密结构设计

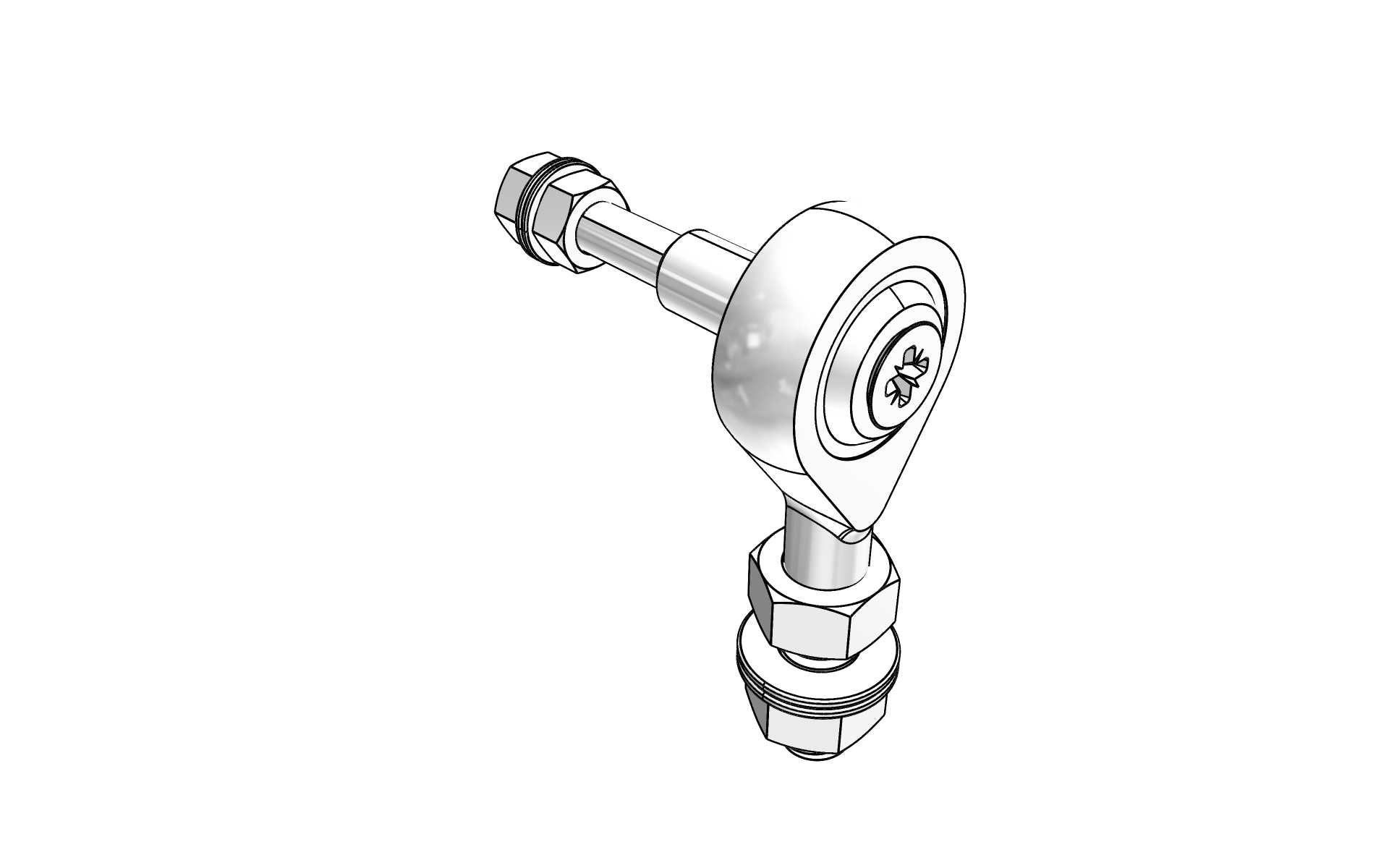

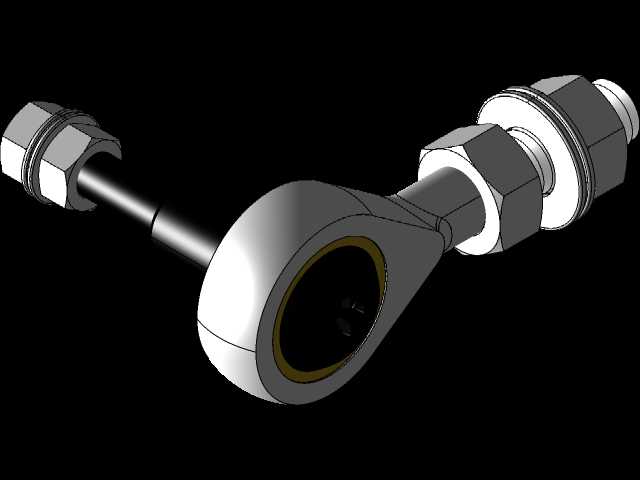

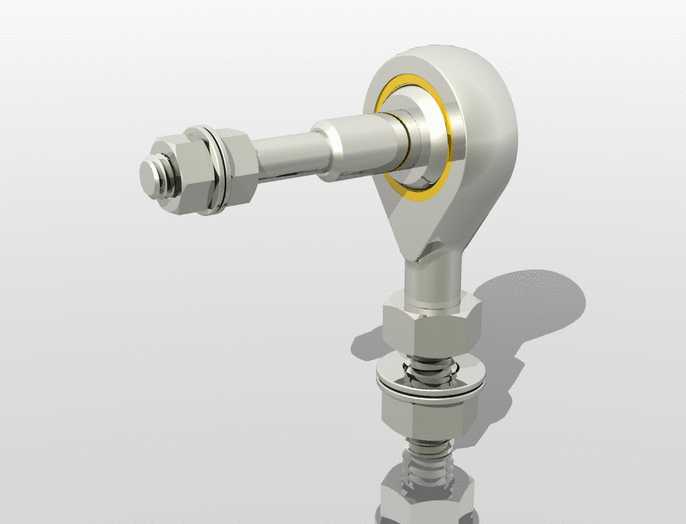

本次呈现的杆端关节轴承连接组件，是工业机械铰接传动场景中应用极为广泛的核心连接部件，在自动化生产线连杆机构、工程机械操作连杆、汽车悬架控制臂、航空航天操纵机构、轻工机械往复运动单元中都承担着关键的铰接传力作用，能够在存在一定角度偏差的连接部位实现稳定的力传递与摆动运动，补偿连接副之间的安装错位与运行过程中的角度偏移，避免刚性连接带来的应力集中问题，大幅提升整套机构的运行可靠性与使用寿命。该组件整体采用一体化杆端与轴承外圈结合的结构设计，杆端部分加工有标准外螺纹，配套双锁紧螺母结构，安装时可通过旋转杆端灵活调整连接长度，调整到位后通过双螺母对锁实现位置固定，既能够满足不同安装间距的适配需求，又能在长期交变载荷作用下保持连接位置不发生偏移，杜绝松脱风险。轴承内嵌带自润滑衬层的内圈结构，内圈同样加工有内螺纹连接端，可与配套的连接螺杆实现快速装配，内圈与外圈之间预留了合理的摆动间隙，可实现绕球心多方向的角度摆动，能够适配平面摆动、空间斜向摆动等多种复杂运动工况，相比传统的固定铰接支座，无需额外加工铰接孔与配套销轴，大幅降低了现场安装的加工难度与装配工作量。从安装边界来看，组件整体外形紧凑，球头外圈采用流线型圆弧过渡设计，不存在尖锐棱角，摆动过程中不会与周边相邻部件发生运动干涉，螺纹规格采用行业通用的标准米制螺纹，可直接与市面上绝大多数标准连接件实现互换，无需定制配套零件。设计过程中充分考虑了载荷分布特性，球头接触区域采用大接触面积的球面配合设计，单位面积承压更低，能够承受径向载荷、轴向载荷以及复合方向的交变载荷，杆身部分采用等强度设计理念，在螺纹退刀位置做了圆弧过渡处理，有效降低应力集中系数，避免长期受载情况下在应力集中位置发生断裂失效。锁紧螺母与杆端螺纹之间加装了弹性防松垫圈，在振动剧烈的工况下依然能够保持可靠的锁紧力，不会因为长期振动出现螺母回松的问题。组件表面采用金属钝化处理，具备基础的防锈抗腐蚀能力，可在常规工业环境下长期使用，若应用在腐蚀较强的场景也可通过更换表面处理工艺进一步提升防护性能。整个组件的各零件加工公差经过严格匹配，球面配合间隙控制在合理范围，既保证了摆动的灵活性，不存在卡滞问题，又不会因为间隙过大导致传动过程中出现冲击异响，能够在高速往复摆动的工况下保持平稳运行，有效降低机构运行过程中的噪音与振动传递。
