数控加工用ER夹头锥柄刀柄结构

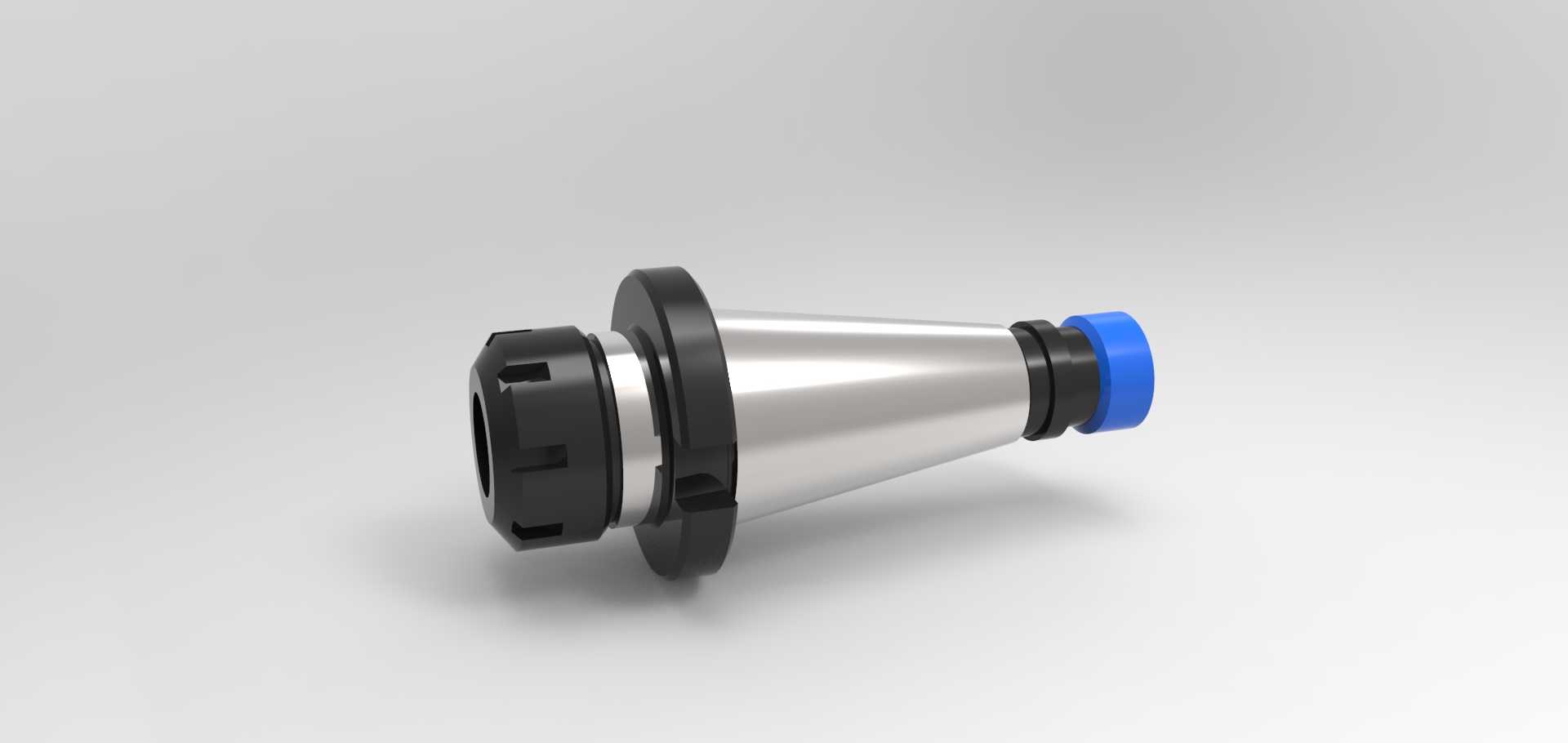

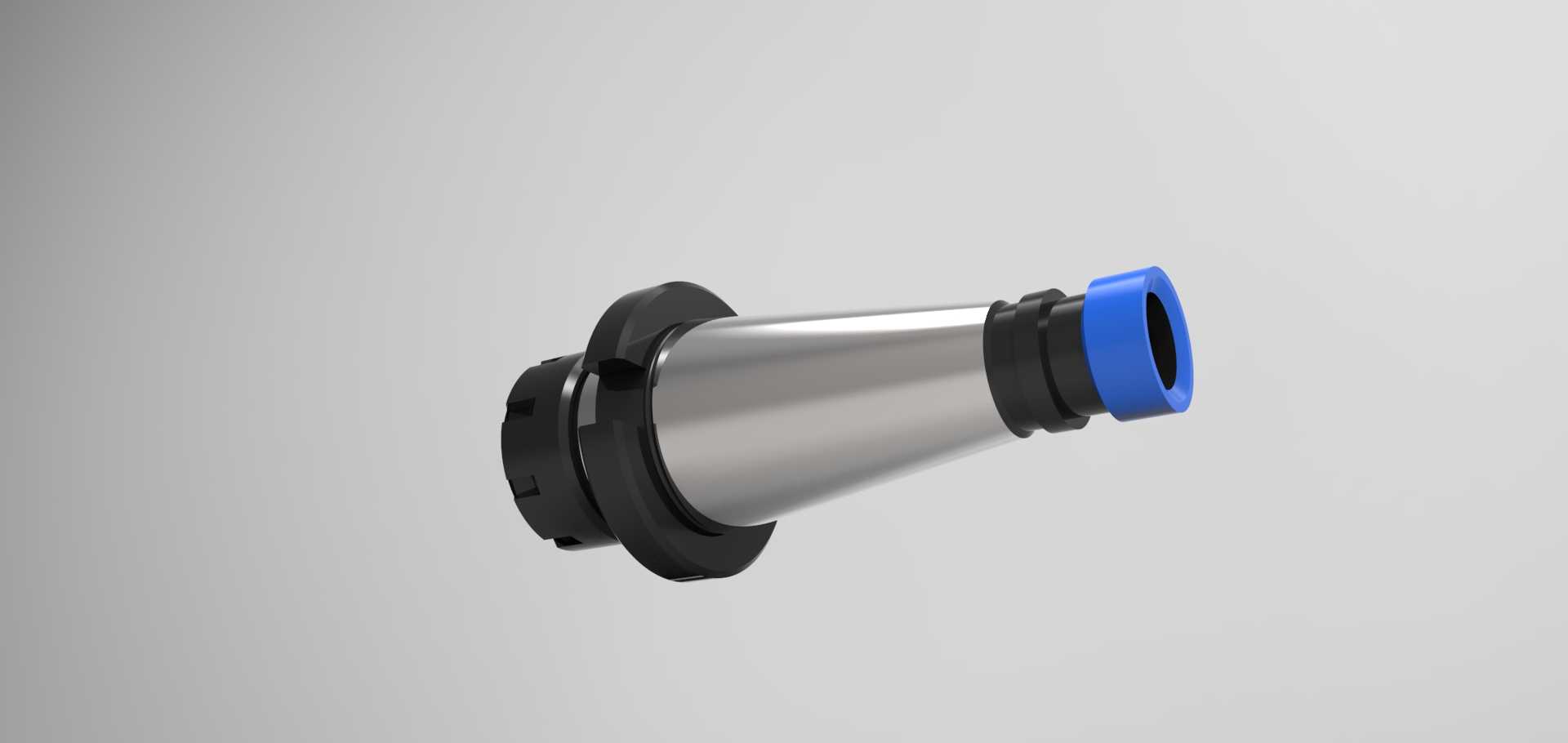

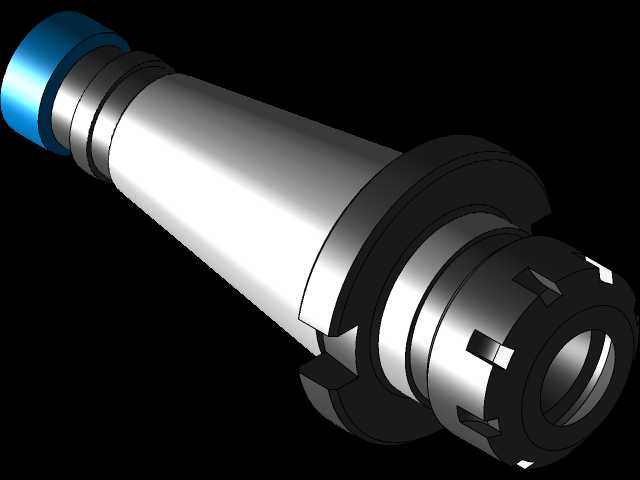

这款锥柄式ER弹簧夹头刀柄，是数控铣削、钻削加工场景中应用极为广泛的机床主轴配套装夹部件，主要承担连接机床主轴与切削刀具的核心作用，可在立式加工中心、数控铣床、镗床等带标准锥孔接口的机床上使用，适配装夹直柄铣刀、钻头、铰刀、丝锥等多种回转切削刀具，是金属切削加工环节保障刀具装夹精度与加工稳定性的关键功能部件。从实际应用场景来看，在普通钢件、铝合金、工程塑料等常见材质的平面铣削、轮廓铣削、孔加工工序中，这类刀柄都能稳定发挥作用，相比普通侧固式刀柄，它的夹持范围更广，换刀操作更便捷，能够适配不同直径的直柄刀具，大幅减少车间刀柄的备货种类，降低生产配套成本。从功能特性上看，这款刀柄采用标准锥度的锥柄主体与机床主轴配合，锥面贴合后可实现极高的同轴度定位，保障主轴动力平稳传递到刀具端，减少高速加工过程中的刀具跳动；前端的ER夹头锁紧螺母采用滚花防滑设计，配合专用扳手即可快速完成夹头锁紧与松脱，锁紧后可均匀包裹刀具柄部，夹持力充足，即使在大进给量的重切削场景下，也能有效避免刀具打滑、窜动的问题；尾部的蓝色端盖为拉钉防护结构，可避免拉钉安装部位进入切屑、切削液，保障主轴拉爪与拉钉的配合精度，延长主轴接口的使用寿命。在设计思路上，这款刀柄遵循了标准刀具接口的通用化设计原则，锥柄部分严格匹配对应规格的主轴锥孔尺寸，保证安装后锥面的接触面积达到设计要求，避免因贴合不良导致的振动、精度丧失问题；刀柄主体采用合金钢材质整体淬火处理，兼顾了芯部韧性与表面硬度，既可以承受切削过程中的扭转力与径向冲击力，也能保证长期使用后的接口尺寸稳定性，减少磨损变形；夹头安装腔与锥柄的同轴度公差控制在微米级，保障装夹刀具后的径向跳动精度，满足精加工工序对刀具跳动的严格要求。从安装边界来看，这款刀柄的锥柄大端直径、锥柄长度、前端螺母外径、刀柄总长度都严格遵循对应规格的标准尺寸，安装时可完全适配对应规格的主轴锥孔深度，不会出现干涉、装夹不到位的问题；前端螺母的最大外径经过优化，在工件型腔加工时可避免刀柄与工件侧壁、夹具发生碰撞，拓展了加工的可达范围，能够满足常规深度的型腔、轮廓加工需求，不需要额外搭配加长杆即可完成多数常规零件的加工工序。
