带驱动装置的带式输送机传动滚筒

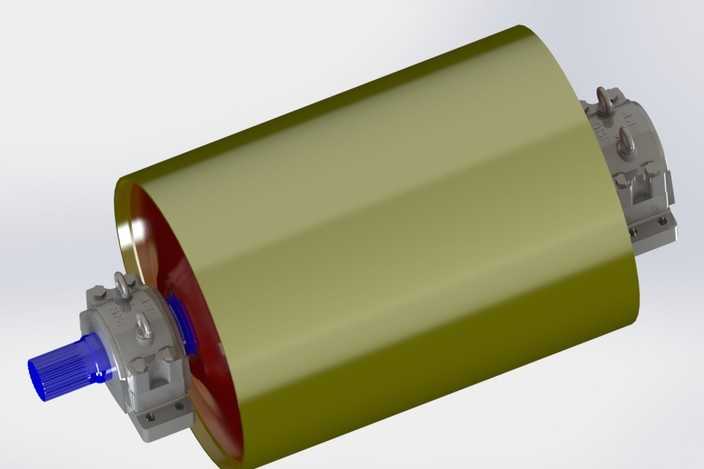

本模型为带式输送机配套的驱动传动滚筒三维建模成果，建模过程中严格遵循机械设计规范，对滚筒的各组成结构进行了1:1比例的精细化还原。模型主体为圆柱形滚筒筒体，建模时采用薄壁回转体特征构建筒体结构，还原了筒体内部的支撑辐板与端轴连接结构，确保筒体的回转刚性符合实际工况要求。滚筒两端配置的驱动端与从动端轴承座组件，完整还原了轴承安装位、密封槽、连接螺栓孔、定位止口等细节结构，驱动端的动力输入轴采用花键轴结构建模，还原了轴端的密封结构、轴承配合段、轴肩定位结构，可直观展示动力输入的传动路径。材质渲染阶段，对滚筒筒体表面采用军绿色金属漆面材质，还原了工业滚筒常用的防腐漆面质感，筒体内部采用暗红色防锈涂层材质区分内外结构；两端轴承座采用铸钢哑光金属材质，还原铸件表面的细微颗粒质感，输入轴端采用蓝色工程塑料密封端盖材质，螺栓等标准件采用镀锌亮面金属材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构设计上，该驱动滚筒将减速驱动结构与滚筒本体集成，省去了外置减速机构的复杂传动链路，建模时还原了驱动端内置减速机构的外部安装接口，可直观展示该款电动滚筒紧凑化的设计思路，模型各零部件均保留了完整的装配约束关系，可进行虚拟装配拆解，清晰展示各部件的装配顺序与配合关系，能够直接用于输送机整体装配的干涉检查、工况模拟演示，也可作为输送设备设计选型阶段的参考模型，帮助设计人员快速完成输送线的整体布局规划，验证驱动滚筒与机架、输送带的安装匹配度。
