深沟型滚动球轴承三维结构设计

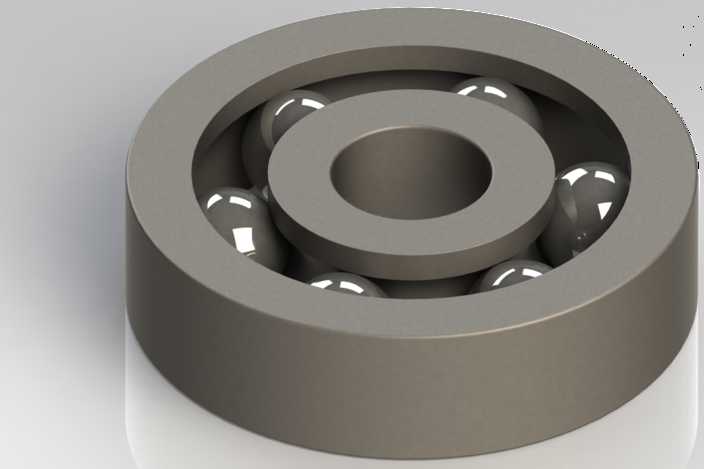

本作品为深沟型球轴承的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械设计标准中滚动轴承的尺寸规范与结构逻辑开展设计。建模阶段首先完成轴承核心结构的参数化草绘，先绘制轴承内圈、外圈的径向截面轮廓，通过回转特征生成内外圈的基础实体，严格把控内外圈滚道的曲率半径与沟道深度，确保滚道曲面与滚动体的配合间隙符合通用轴承的装配公差要求。随后完成滚动体的建模，按照深沟球轴承的滚动体排布规律，计算单套轴承可容纳的钢球数量，通过圆周阵列特征将钢球均匀排布在内外圈的滚道之间，保证每颗钢球与内外圈滚道都处于合理的接触状态，还原滚动轴承的滚动摩擦传动结构。之后完成保持架的结构设计，针对钢球的排布位置设计兜孔结构，确保保持架可以均匀分隔每颗钢球，避免钢球在运转过程中发生相互摩擦碰撞，还原真实轴承的保持架限位功能。材质与渲染阶段，针对轴承不同部件的真实材质进行参数调整，内外圈与钢球采用高碳铬轴承钢的材质参数，调整金属材质的漫反射、粗糙度与反射参数，还原轴承钢件经过磨削加工后的细腻金属质感，钢球部分额外提升反射强度与高光参数，还原钢球抛光后的亮面金属效果；保持架部分根据常用冲压钢保持架的特性，调整对应的哑光金属质感，区分不同部件的材质视觉差异。渲染阶段采用柔和的工作室光源环境，通过多方向的补光突出轴承的环形结构层次，清晰展现内外圈的端面、滚道曲面以及钢球的排布状态，让模型的结构细节可以直观呈现。设计思路上，这款轴承参考教学场景中常用的深沟球轴承结构开展设计，还原了深沟球轴承可承受径向载荷、兼顾少量轴向载荷的结构特性，整体结构完整无缺失，各部件之间的装配关系符合真实轴承的组装逻辑，可用于机械结构教学演示、传动系统装配模拟等场景，能够直观展现球轴承的内部构造与工作原理，帮助理解滚动轴承的传动逻辑与各部件的功能作用。
