油塞自动装配生产线设备结构设计

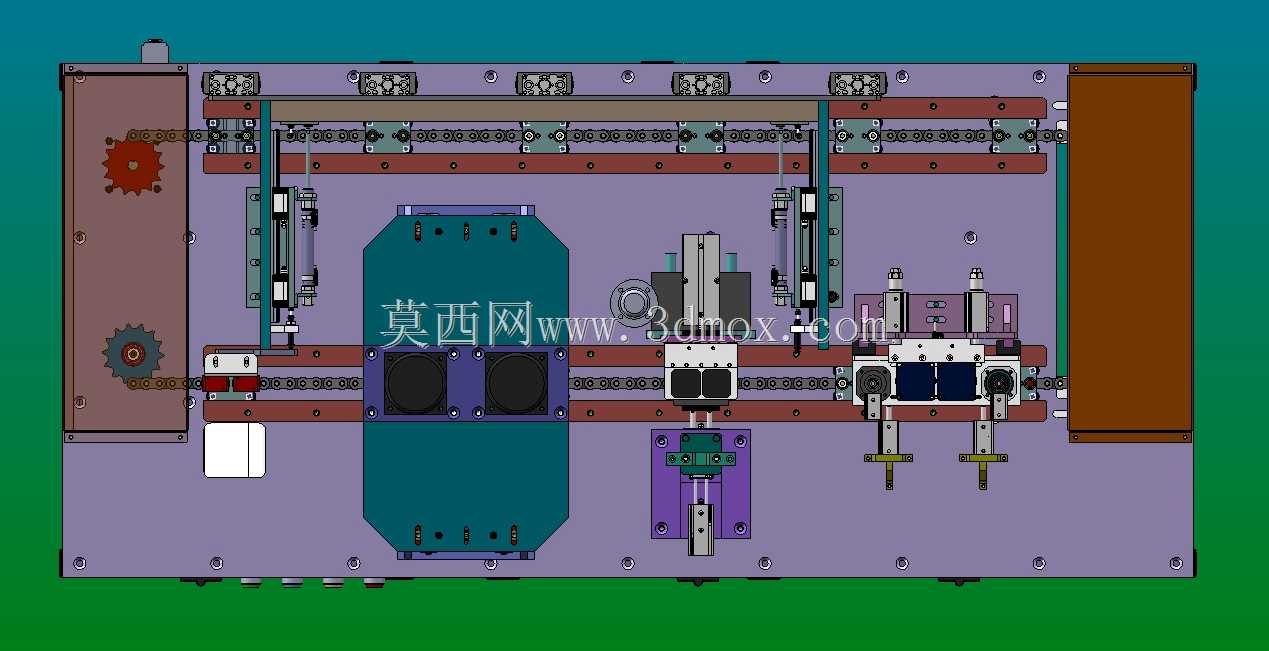

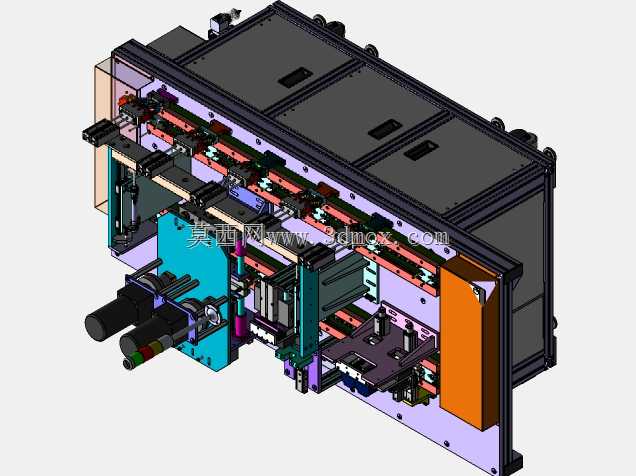

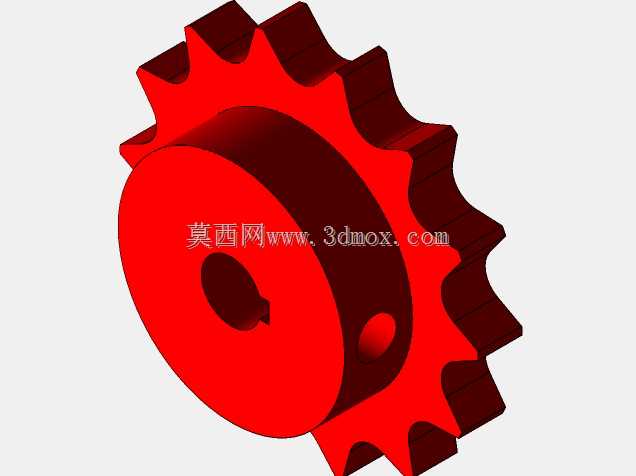

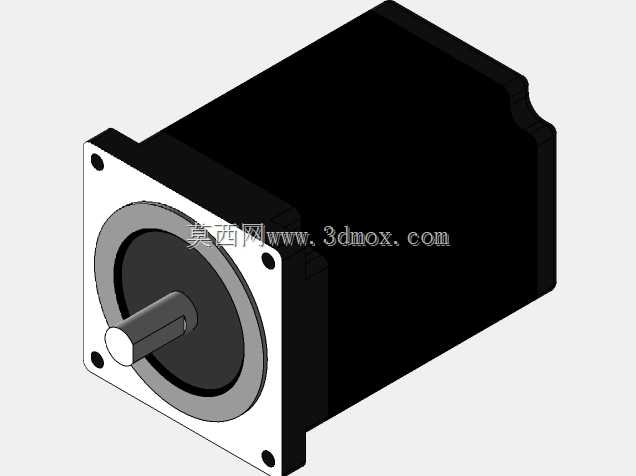

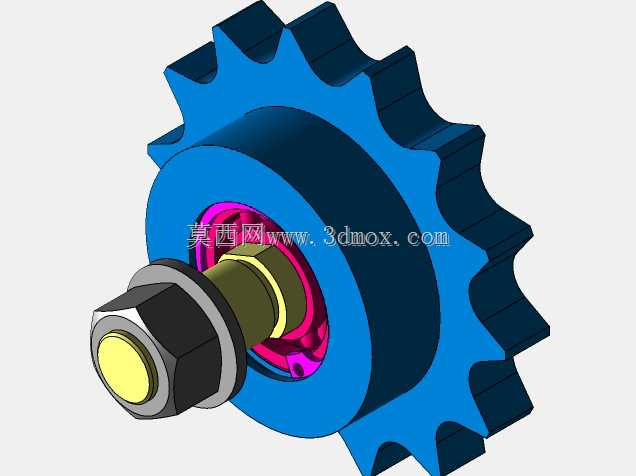

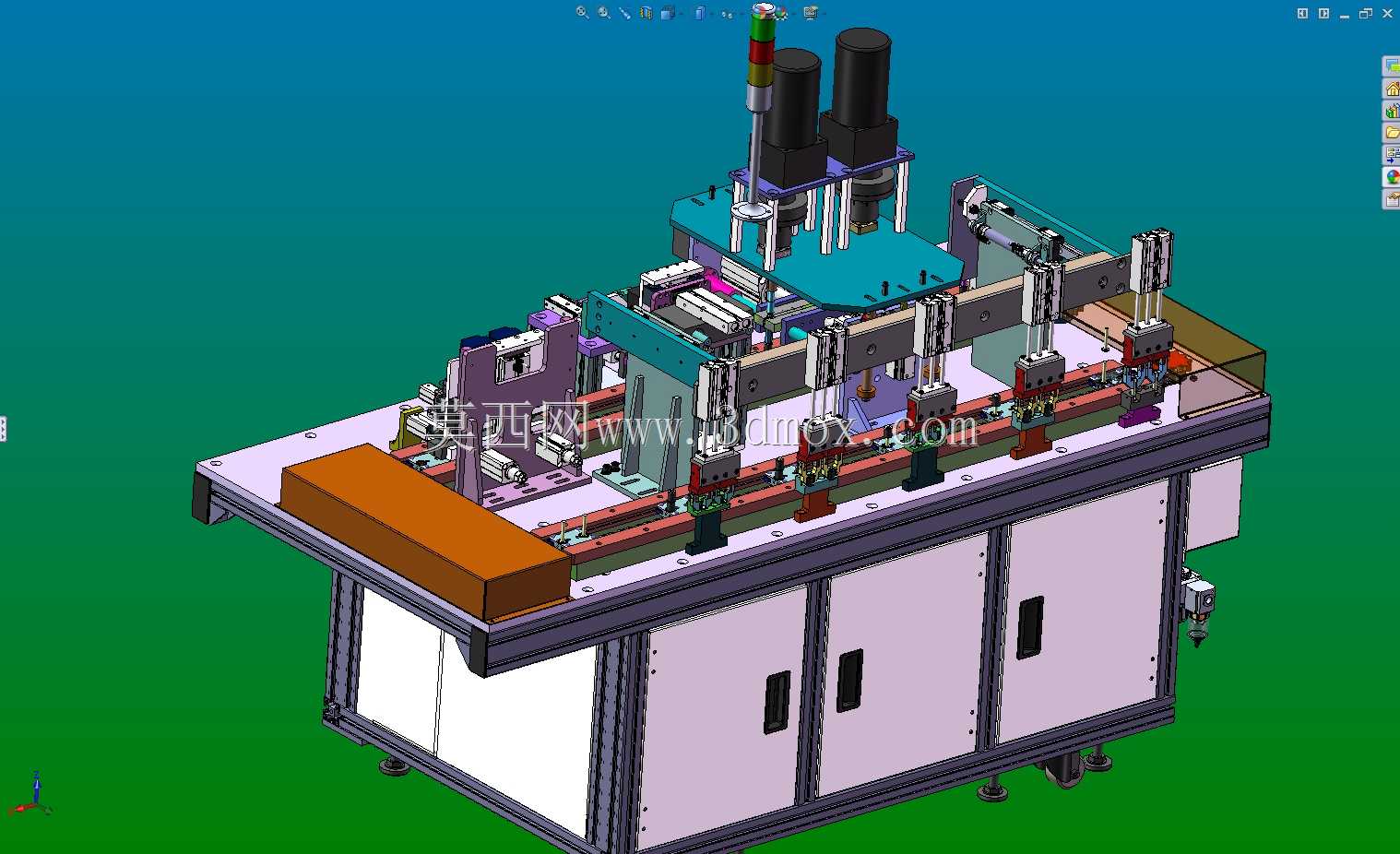

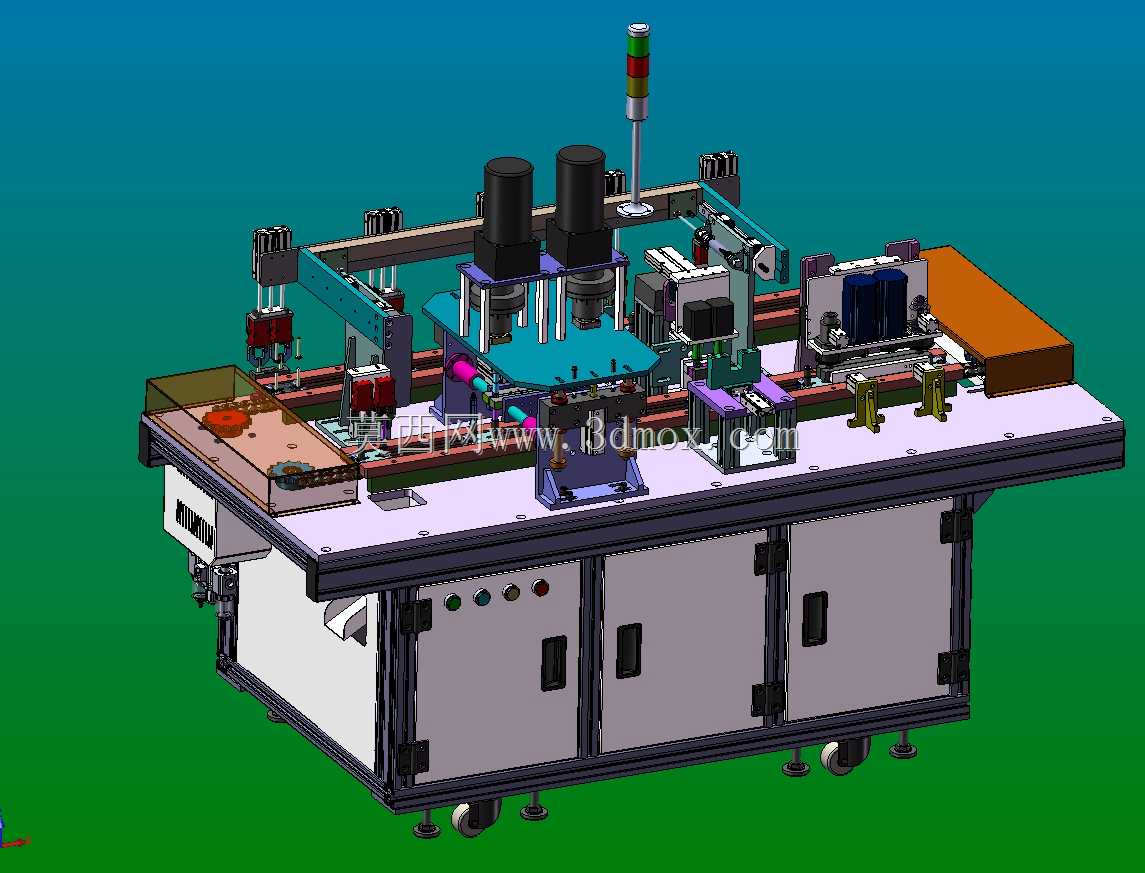

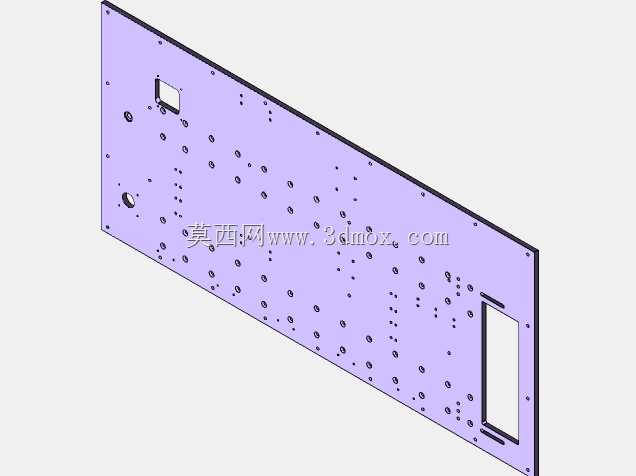

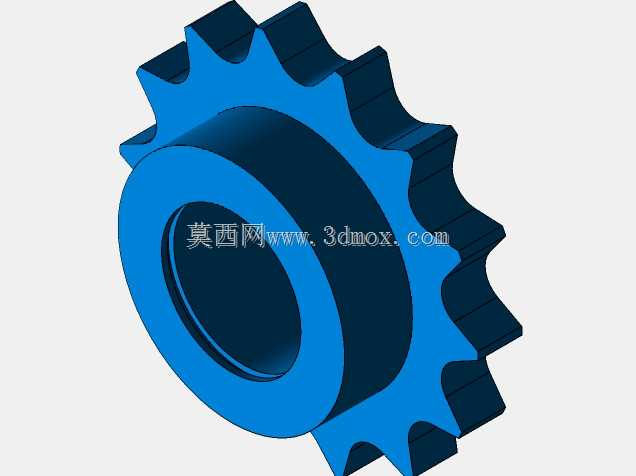

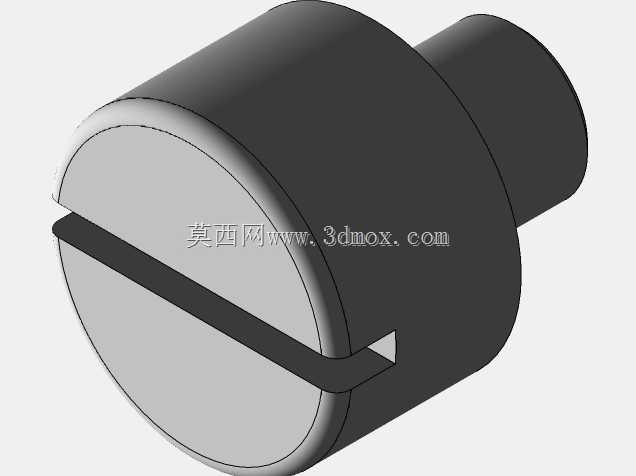

该设备主要面向汽车零部件、液压元器件生产领域的油塞装配工序，适配中小规格密封油塞、堵头类零件的批量自动化组装作业，可直接接入零部件加工生产线末端，替代传统人工逐件装配、涂胶、压装的作业模式，解决人工装配一致性差、密封扭矩控制不稳定、生产效率难以匹配高速加工节拍的行业痛点，广泛应用于液压阀块、发动机缸体、燃油管路配件等需要预装密封油塞的零部件生产场景。设备整体采用环形倍速链输送布局，主体安装台面采用加厚钢板加工成型，整体安装边界可适配常规车间流水线的工位排布需求，底部预留标准安装固定孔位，可直接固定于车间地面或配套设备机架上，台面上方设置透明防护围挡安装位，可按需加装安全防护结构，避免作业过程中零件飞溅、人员误触运动部件的安全隐患。设备沿输送线依次排布上料工位、双工位涂胶工位、多组压装拧紧工位、检测工位与下料工位，输送链采用双侧链轮驱动结构，左侧设置张紧调节机构与驱动电机安装位，可根据生产节拍灵活调整输送速度，每个工位配套独立的定位工装，可随载具精准停靠在对应作业位置，保证装配位置的重复定位精度。涂胶工位设置定量涂胶阀与升降调节机构，可根据油塞规格调整涂胶路径与胶量，保证密封胶均匀涂布在油塞螺纹部位；压装拧紧工位配置带扭矩反馈的伺服拧紧轴与下压导向结构，可自动适配不同规格油塞的拧紧扭矩要求，避免过拧损坏螺纹或扭矩不足导致密封失效的问题；工位之间设置挡停与顶升定位机构，载具到达工位后可自动抬升脱离输送链，保证作业过程中载具无晃动偏移。设备的各功能模组采用模块化设计思路，涂胶、压装、拧紧模组均可通过台面预留的T型槽调整安装位置，可根据实际生产需求增减工位数量，适配不同型号油塞的装配工艺要求，气路、线路均沿台面下方的布线槽排布，整体走线整齐便于后期维护检修，各运动部件均设置行程限位与原点检测开关，可实现全自动连续作业，无需人工干预即可完成油塞从上料、涂胶、拧紧到检测下料的全流程作业，单条线体可替代四到六名装配工人的手工作业量，同时大幅提升油塞装配的密封合格率，降低人工装配带来的质量波动。
