链片双面视觉检测不良自动剔除设备

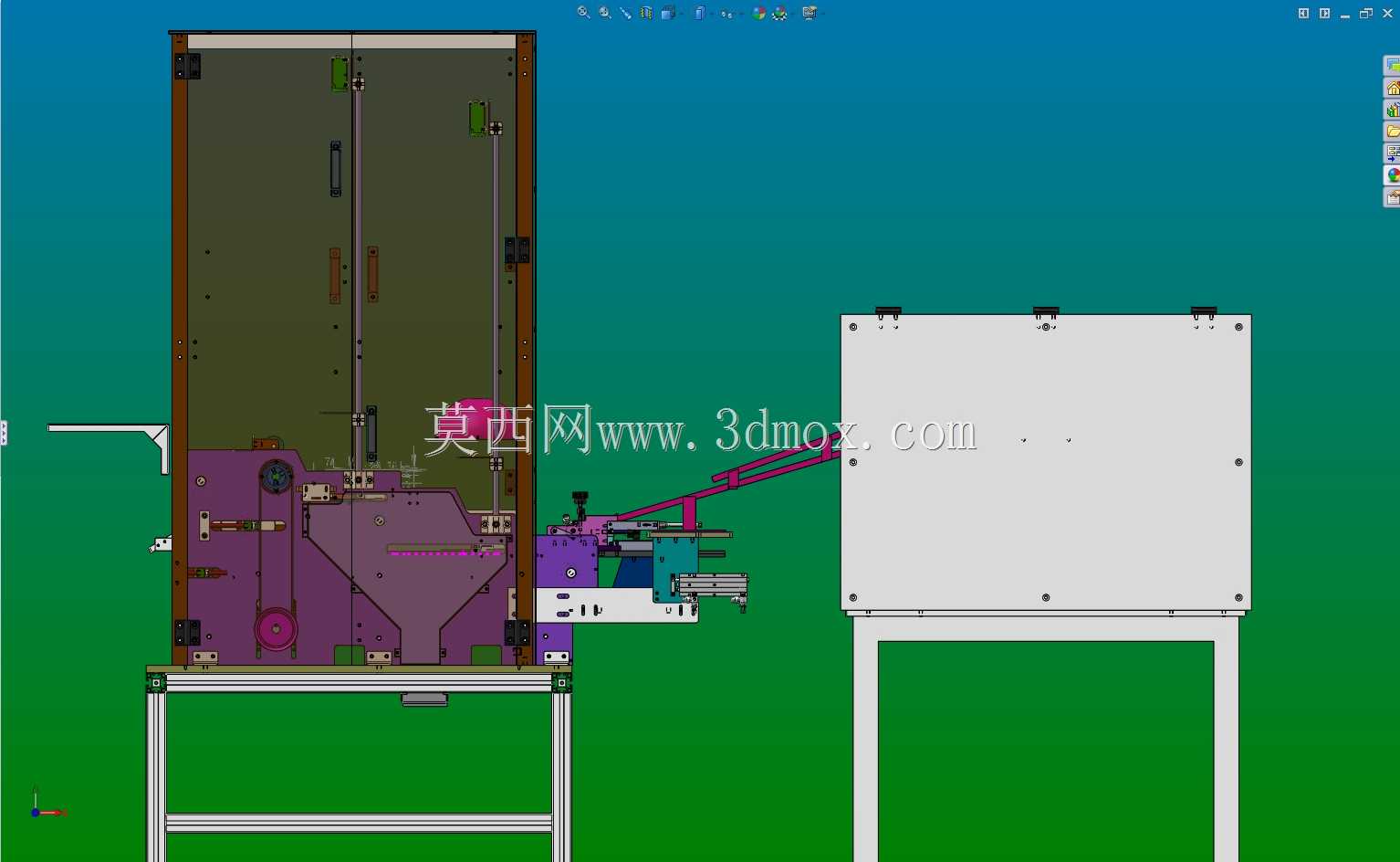

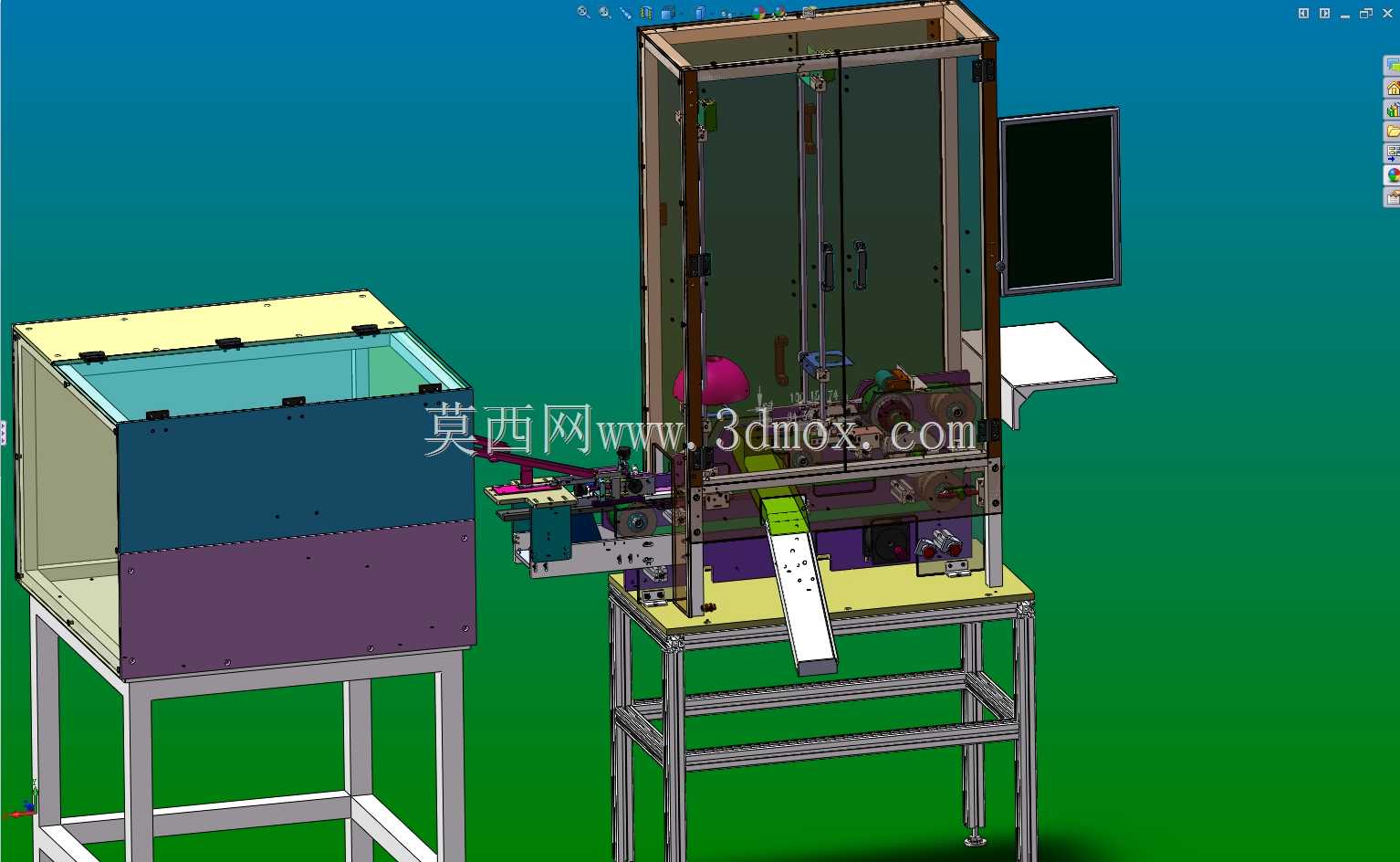

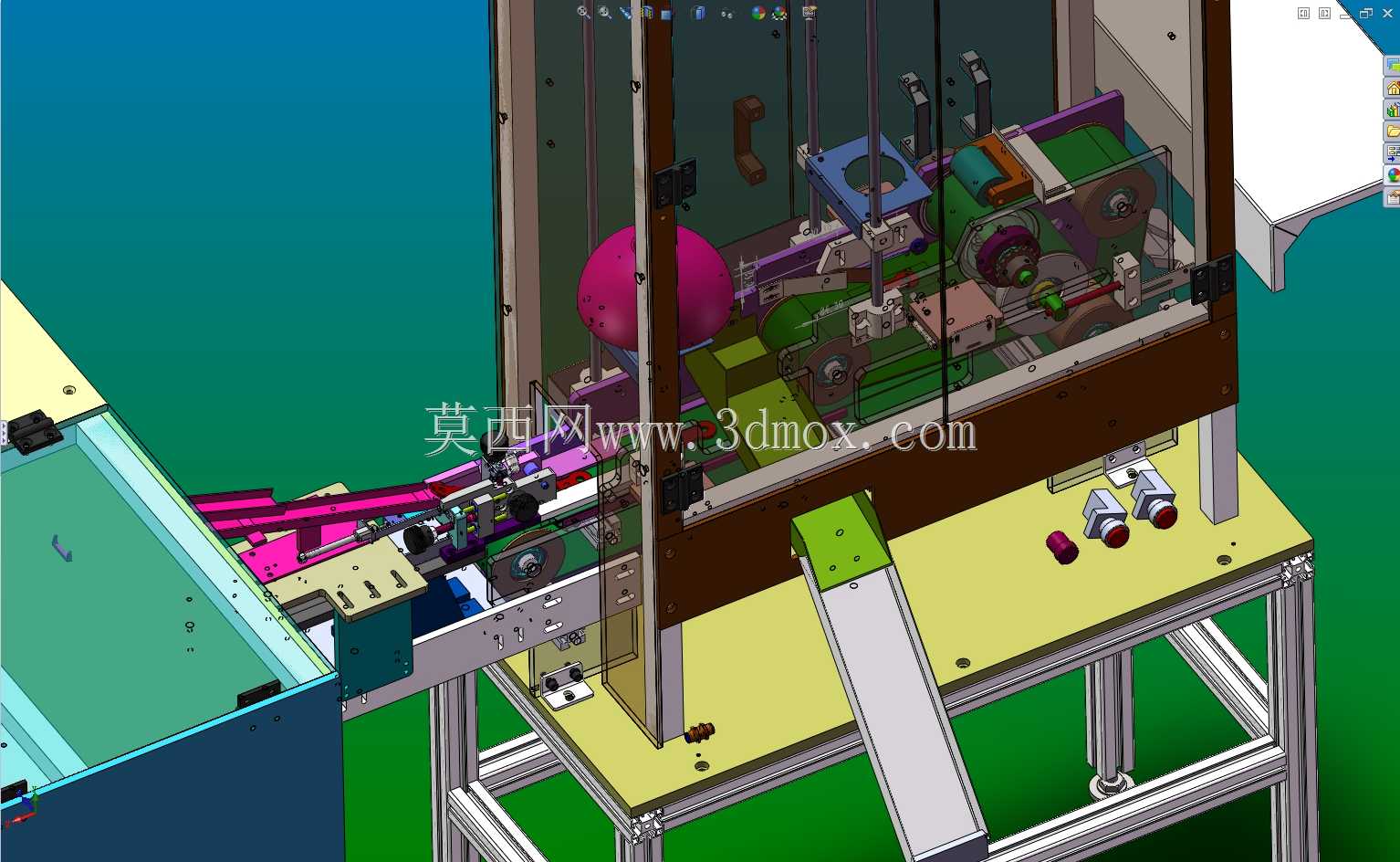

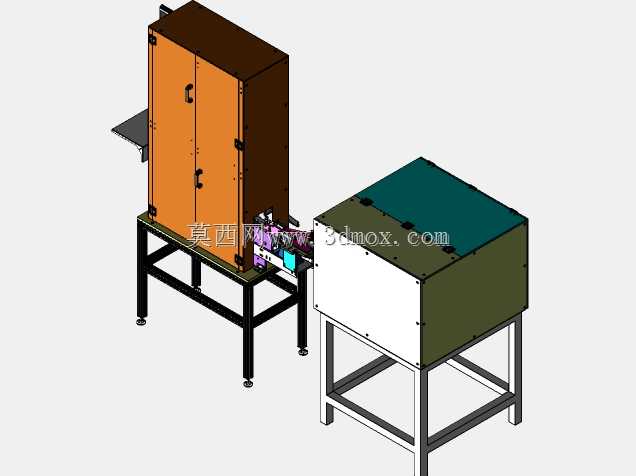

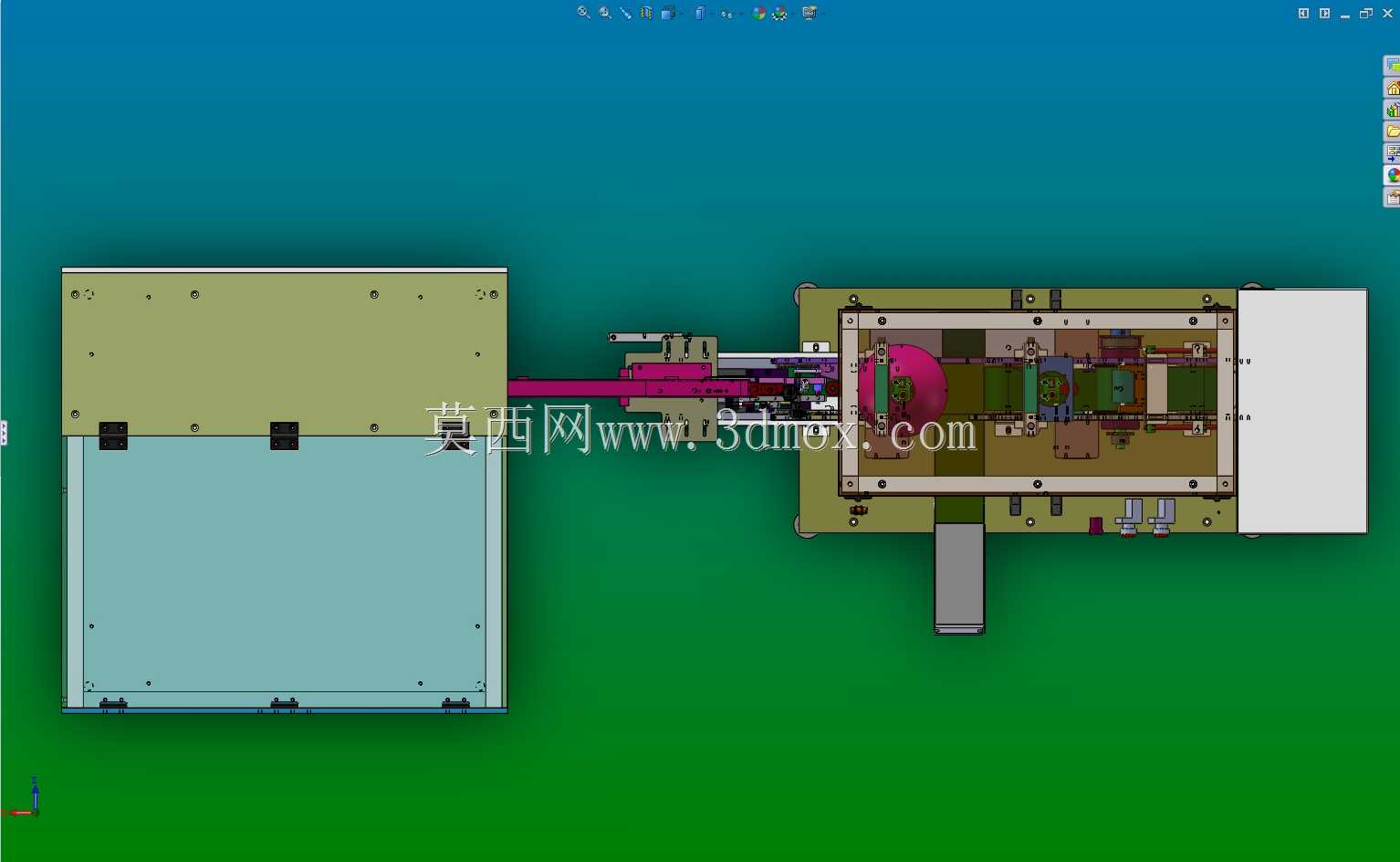

在链条制造的量产产线场景中，链片作为链条承载拉力的核心基础零件，其表面缺陷、成型尺寸偏差、边角毛刺等问题会直接影响整链的抗拉强度、运行平顺性与使用寿命，传统人工目视检测的方式受人员疲劳、判断标准差异影响，漏检误检率高，且检测效率无法匹配高速冲压、装配产线的节拍，这款链片视觉检测设备正是针对这一生产痛点设计的专用质检装备。设备整体采用分体式机架布局，分为上料储料单元与检测分选主机两部分，主机采用铝型材搭建框架搭配透明防护门，既可以隔绝车间粉尘、杂光对视觉成像的干扰，也方便操作人员观察内部运行状态，侧面搭载的触控显示屏可实时展示检测数据、缺陷类型统计与设备运行参数，下方伸出的斜向溜槽用于将检测出的不良品导出至专用收集盒，良品则顺着输送路径流入下一装配工序。设备的设计思路围绕连续化在线检测需求展开，上料单元可容纳批量待检链片，通过振动理料与定向输送结构将杂乱堆叠的链片逐一有序送入检测工位，检测工位配置双侧视觉成像组件，可同时对链片的前后两个端面进行全覆盖图像采集，配合定制化的光源系统消除金属链片表面反光造成的成像干扰，确保压痕、裂纹、缺料、毛刺、尺寸超差等各类缺陷都能被清晰捕捉，视觉算法对采集到的图像进行实时比对分析，判定结果会即时传递给分选执行机构，当不良品到达剔除工位时，机构会快速动作将不良品推入不良溜槽，全程无需人工干预，可实现链片的连续上料、双面检测、自动分选全流程作业。设备安装时需对接链条冲压或装配产线的出料端，机架底部配置可调脚杯，可根据产线高度调整设备水平与对接高度，设备整体占地宽度约1.2米，长度约1.8米，主机高度约2.2米，预留的维护空间可满足日常镜头清洁、部件调试、易损件更换的操作需求，运行时可匹配每分钟数十片的检测节拍，检测标准统一稳定，可大幅降低质检环节的人工投入，同时有效避免不良链片流入后续装配环节，从源头把控链条成品的质量稳定性，适配不同规格尺寸的工业链条链片检测需求，仅需更换对应的定位治具与调整视觉参数即可快速切换生产品种，适配多品种小批量的链条生产场景。
