SUS304不锈钢蝶形孔工业合页结构设计

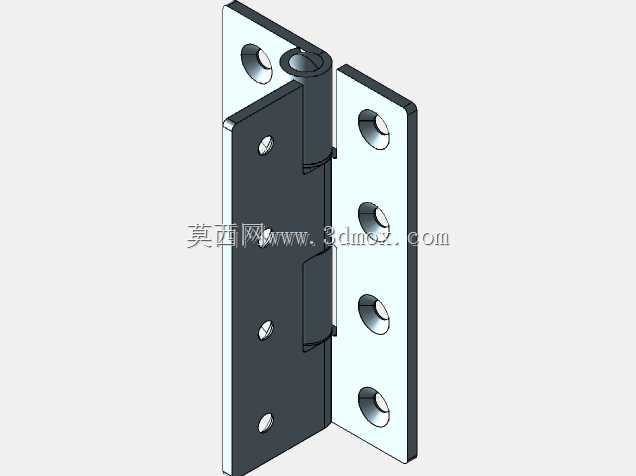

这款合页产品主要面向工业设备箱体、不锈钢机柜、特种防护门、洁净车间隔断门等对耐腐蚀性能有较高要求的连接场景，在食品加工设备、户外通信机柜、化工车间防护设施、船舶舱室构件等领域有着广泛的应用，能够在潮湿、多盐雾、存在弱腐蚀介质的环境中长期稳定工作，承担门扇与门框之间的活动连接功能，实现门扇绕固定轴的平稳转动开合，同时承受门扇自重带来的径向与轴向载荷，保障门扇开合过程无卡顿、无偏移，长期使用不会出现下垂、松动等问题。产品整体采用SUS304不锈钢材质打造，表面经过精细钝化处理，具备优异的防锈抗腐蚀能力，无需额外表面涂装即可适配各类对洁净度、耐候性有要求的使用场景。合页采用对称双页片搭配多段式同轴芯轴的经典结构，两侧页片各设置四个安装孔位，孔位采用φ5-φ10规格的蝶形孔设计，这种孔型在安装时能够提供一定的位置调整余量，降低安装过程中孔位对位的精度要求，即使门框与门扇的预装孔位存在小幅偏差，也能顺利完成安装固定，同时在后期维护调整时，无需完全拧下紧固件即可小幅调整合页的安装位置，大幅降低安装与后期维护的难度。在设计过程中，首先围绕承载需求确定芯轴的直径与页片厚度，通过合理的轴页配合间隙控制，既保证转动过程的顺滑度，又避免间隙过大导致的门扇晃动；页片边缘做了小圆角钝化处理，避免安装与使用过程中划伤操作人员，同时提升整体外观的精致度；芯轴与页片的连接采用紧配铆合结构，保证长期反复开合过程中芯轴不会出现窜动、脱落的问题，整体开合寿命能够满足工业场景高频使用的需求。产品的外形尺寸为60x100x43，安装时需要在门扇与门框的对应安装面预留足够的页片贴合空间，芯轴的安装位置需要与门扇开合边保持合适的间距，避免门扇转动过程中与门框发生干涉；页片贴合面设计为平面结构，能够与常见的金属型材、板材安装面完全贴合，保证安装后合页受力均匀，不会出现局部应力集中导致的页片变形问题。合页的转动阻尼经过合理调校，既不会因为阻尼过小导致门扇随意晃动，也不会因为阻尼过大造成开合费力，能够适配不同重量的门扇使用需求，在门扇开启到任意角度时都能保持稳定的停留状态，不会出现自行闭合或猛然开合的情况，提升使用过程的安全性与便利性。
