PCB径向自动插件装配设备结构设计

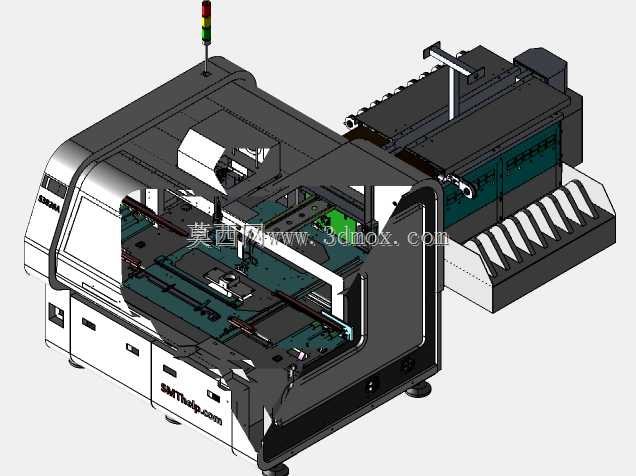

在电子制造产业的PCB组装生产环节中，通孔元件的径向插装长期是制约产线效率的关键工序，传统人工插装存在对位精度差、元件引脚损伤率高、生产节拍不稳定等痛点，难以适配消费电子、工控板卡等领域中小批量多品种的生产需求，这款径向自动插入设备正是针对该场景开发的专用组装装备，可直接对接SMT产线下游工序，完成PCB板上径向引线类元件的自动送料、对位、插装全流程作业。设备整体采用一体化柜式承载结构，主体框架采用加厚方钢焊接成型，外部覆盖钣金防护外壳，正面设置可开合透明防护观察窗，既可以隔绝设备运行时的运动部件风险，也方便操作人员实时监控插装作业状态，顶部安装三色状态警示灯，可直观反馈设备运行、待机、故障三类工作状态，设备底部配置可调式减震脚杯，可适配不同平整度的车间地面安装需求，整体安装边界可兼容常规电子车间标准产线的工位排布，无需对现有产线做大规模改造即可快速部署。设备内部核心作业区域采用双轴伺服驱动的龙门运动架构，搭载高精度视觉对位模组，可自动识别PCB板上的插孔位置与元件引脚间距，插装头采用弹性缓冲式设计，在插装过程中可根据元件引脚受力情况自动调整下压力度，避免引脚弯折或者PCB基板受压损伤，设备侧边集成多工位元件送料机构，可兼容不同规格的径向引线元件，包括电容、接插件、二极管等常见通孔元件，送料过程采用分料、整脚、定位一体化设计，确保元件到达插装位时引脚状态统一，对位精度可控制在0.02mm以内，有效降低插装不良率。设备的设计思路围绕高兼容性与快换需求展开，作业平台采用快换式定位治具，更换不同规格PCB生产时仅需更换对应治具并调用预设程序即可完成切换，无需重新校准设备运动参数，内部走线采用拖链分层排布，动力线与信号线分离布置，减少运行过程中的信号干扰，设备侧方预留扩展接口，可根据生产需求对接自动上板机、收板机，实现全流程无人化组装作业，相比传统人工插装模式，单台设备可替代6-8名作业人员的产能，插装一致性大幅提升，可适配0.8mm-2.5mm不同引脚间距的径向元件插装需求，覆盖绝大多数中小规格PCB板的通孔元件组装场景。
