建筑机电系统BIM集成设备组

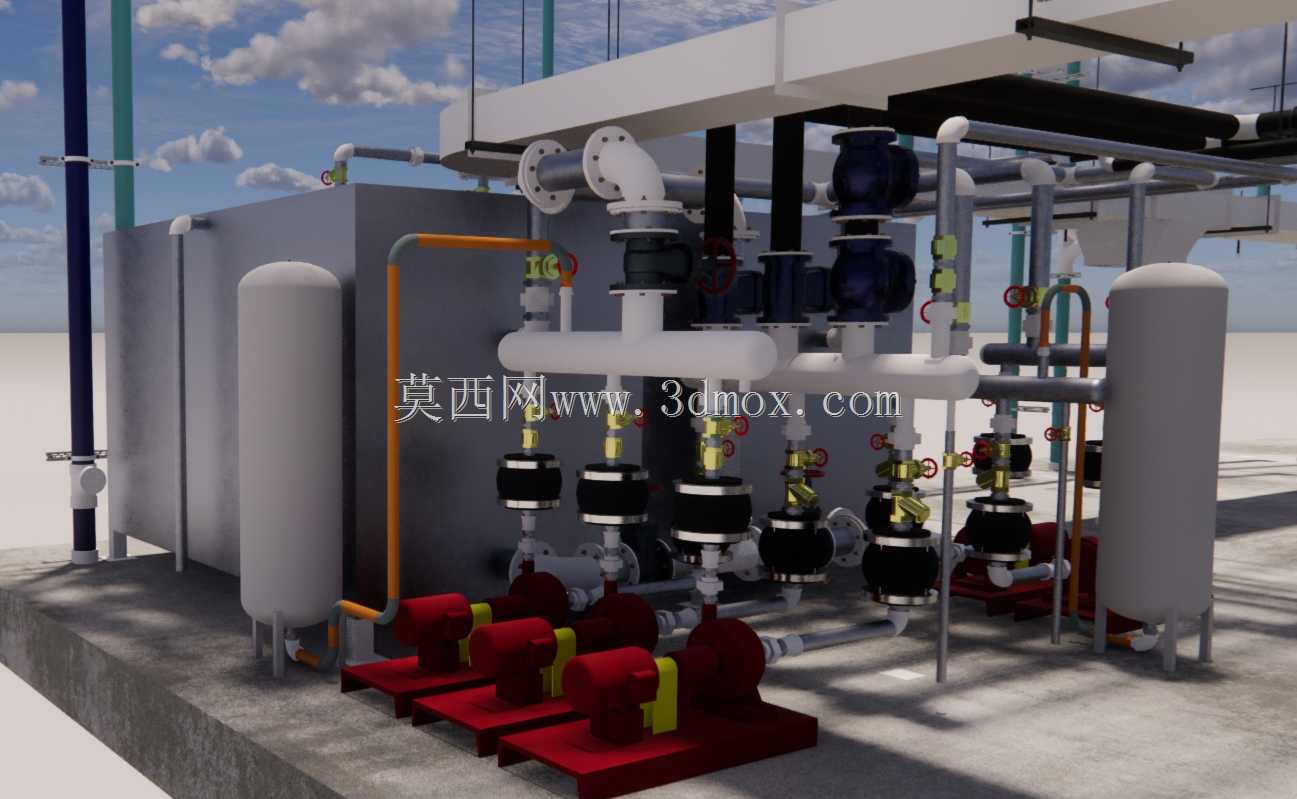

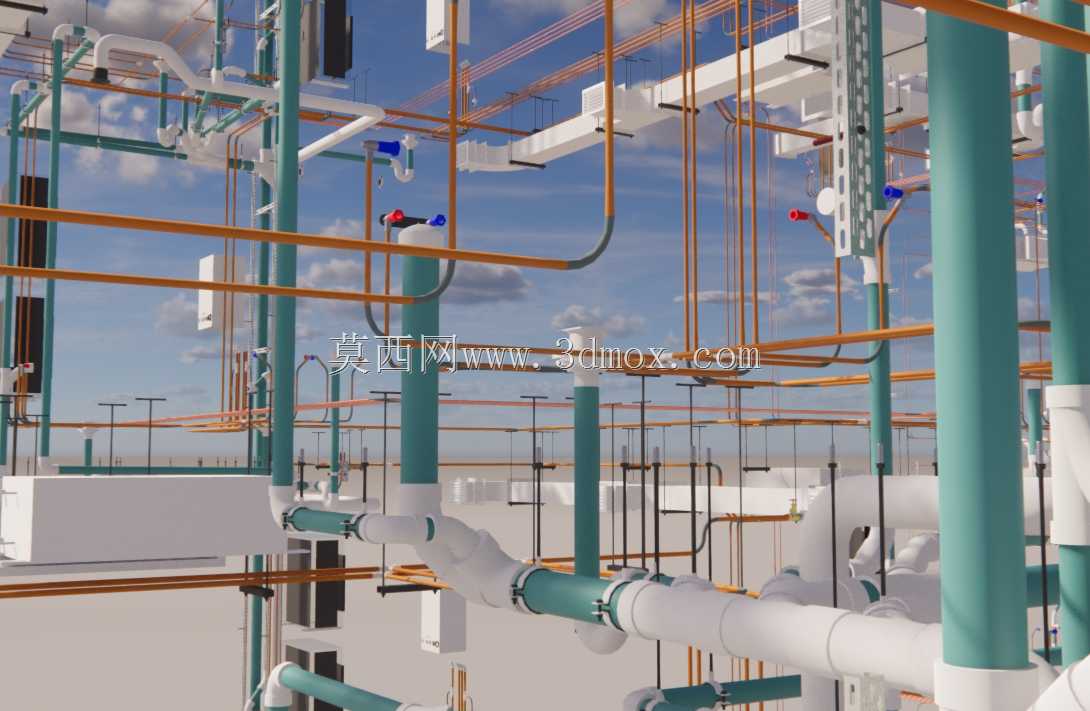

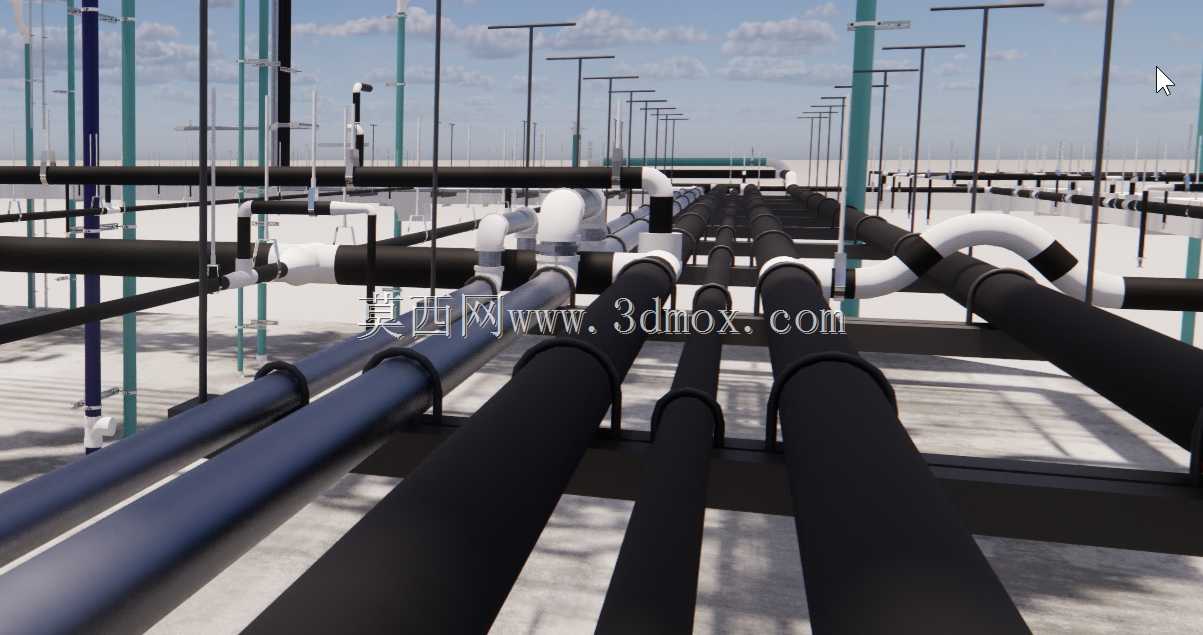

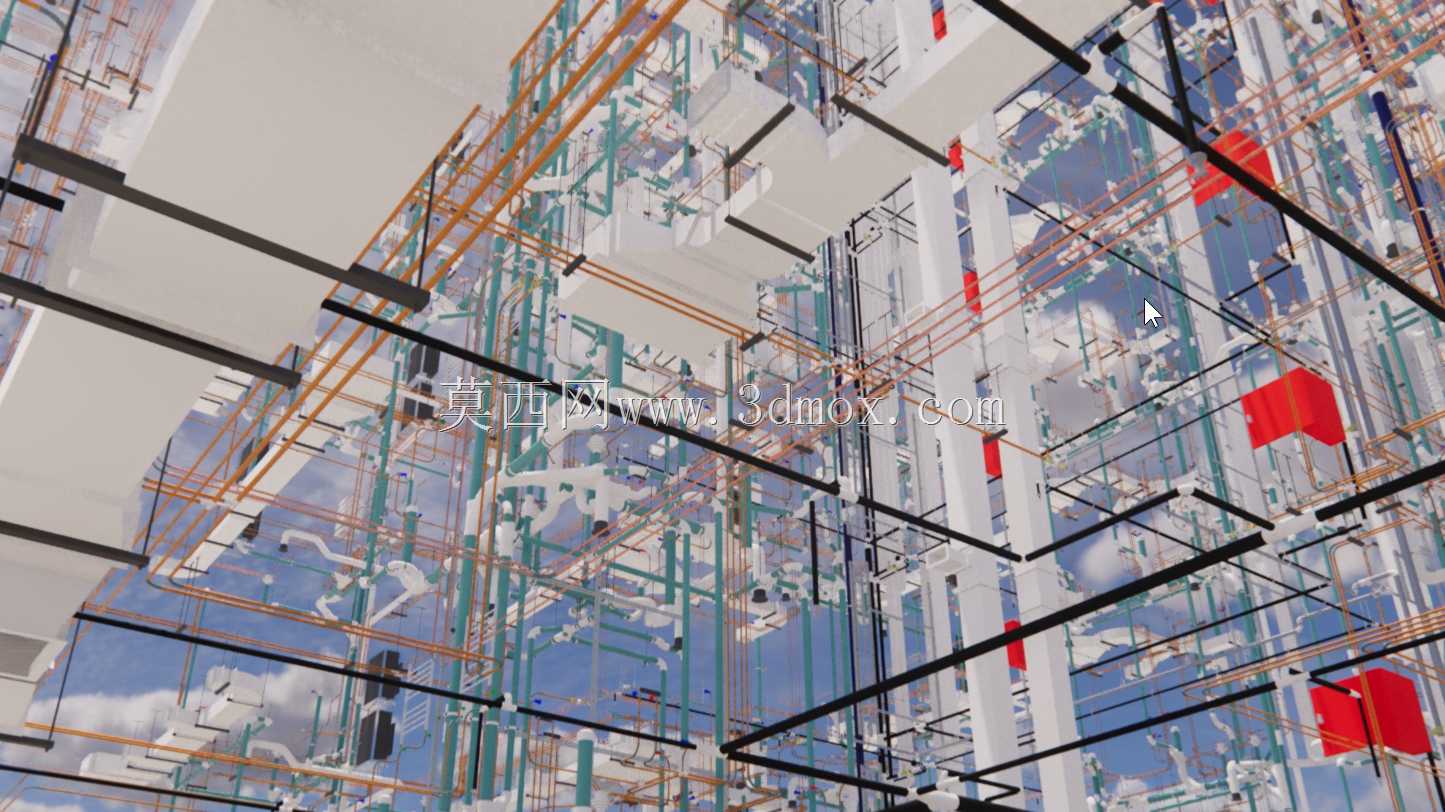

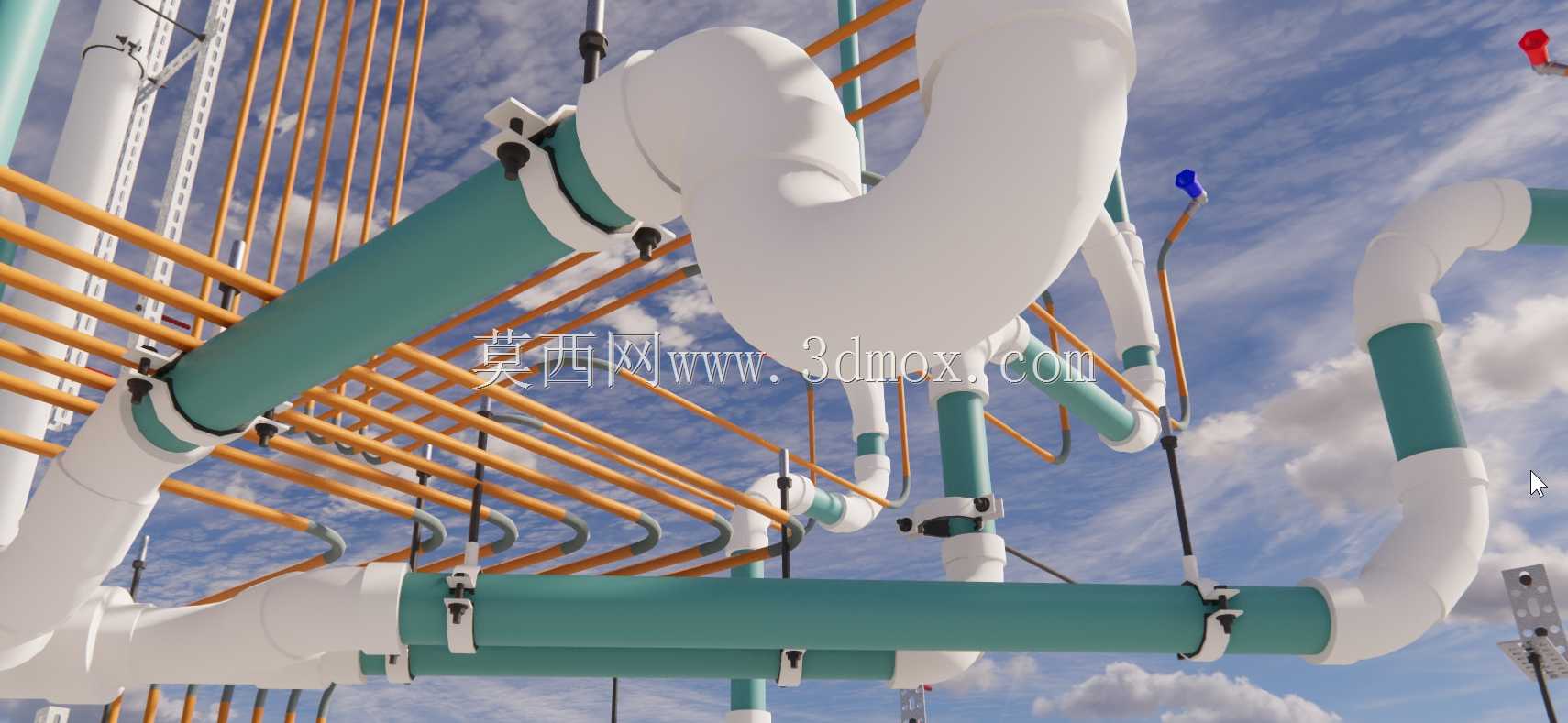

这套BIM集成设备组主要面向民用与工业建筑的机电配套场景，覆盖建筑内部冷热水循环、消防供水、空气处理配套的核心动力与输配功能，可应用于商业综合体地下机房、工业厂房配套动力站、公共建筑设备层等核心机电安装区域，承担建筑内部流体介质的输送、压力调节、支路分配与运行防护作用。整套设备组采用集成化布局设计，将卧式储水罐体、立式稳压罐、多组并联离心泵、分支管路、控制阀门、仪表组件整合在同一混凝土基座上，大幅压缩现场安装的占地空间，减少现场管路拼接的施工误差。从设计思路来看，整套设备组遵循流体输配的阻力最优原则，主管道采用大口径通径设计，分支管路根据对应支路的流量需求匹配对应管径，水泵采用端吸式离心泵并联布置，每台水泵进出口均配置检修阀门与软连接组件，既可以单台运行满足低负荷工况需求，也可以多台并联启动应对高峰流量场景，同时预留单台设备检修的操作空间，不会因为单台设备维护中断整个系统的运行。设备两侧的立式稳压罐主要承担系统压力波动的缓冲作用，避免水泵频繁启停造成的管路水锤冲击，延长管路与阀门的使用寿命。管路系统上配置的多类阀门分别承担通断控制、流量调节、压力泄放、单向止回的功能，配套的仪表组件可以实时监测管路内的压力、温度参数，为运维阶段的参数调整提供数据支撑。从安装边界来看，整套设备组的基座采用混凝土现浇结构，基座边缘预留了设备固定的地脚螺栓点位，设备外围预留不小于八百毫米的检修操作通道，主管道接口位置预留了与建筑主干管网对接的法兰连接端，对接高度匹配常规建筑机电管网的安装标高，无需额外做变向调整即可完成现场对接。设备顶部的管路支吊架与建筑结构梁体预留点位对应，可直接完成固定安装，减少现场支吊架的二次加工量。整套模型还原了设备组的真实安装逻辑，所有管路的走向、阀门的安装位置、设备的间距都符合机电安装的施工规范，既可以用于设计阶段的机房管线碰撞检查，也可以作为施工阶段的技术交底参考，提前预判安装过程中可能出现的管线冲突、操作空间不足等问题，减少现场施工的返工成本。
