工业厂房MEP管线综合排布设计

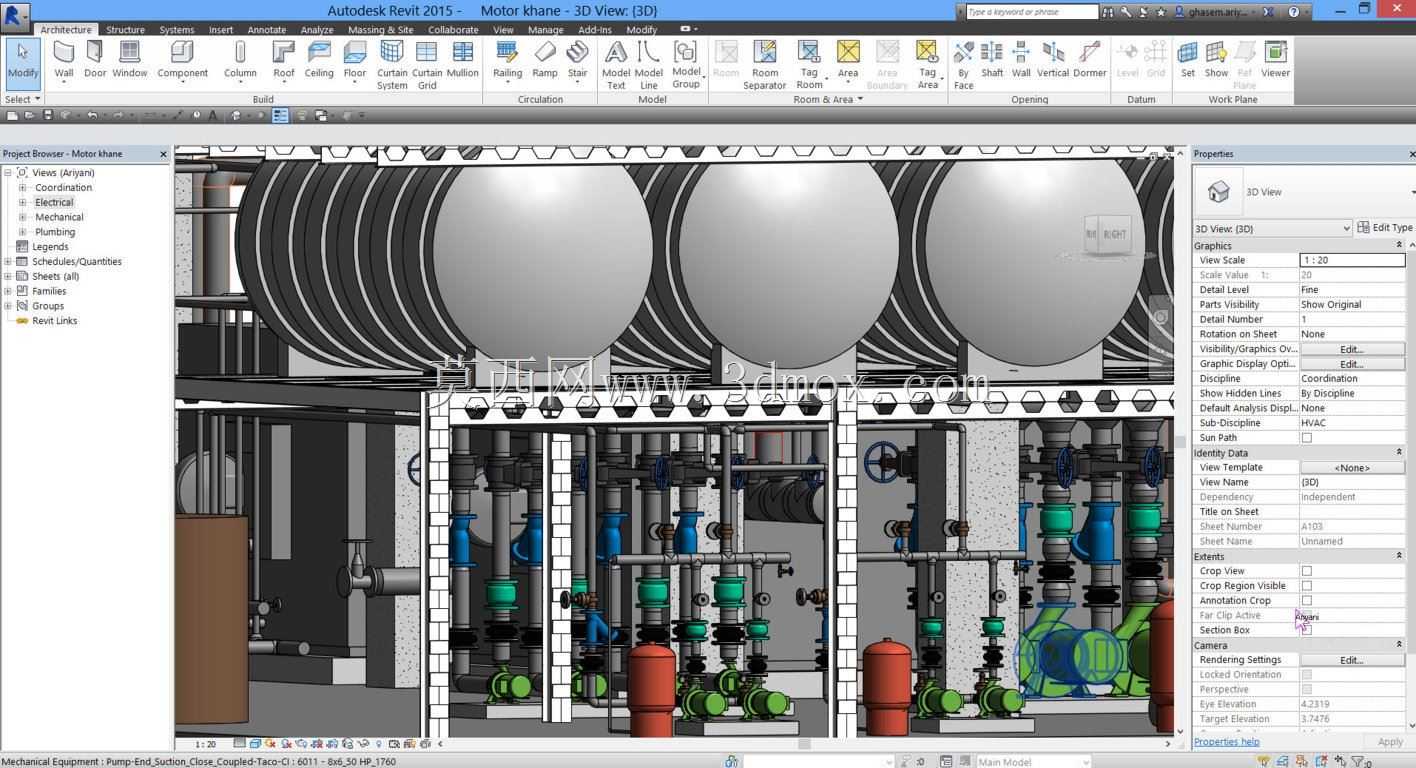

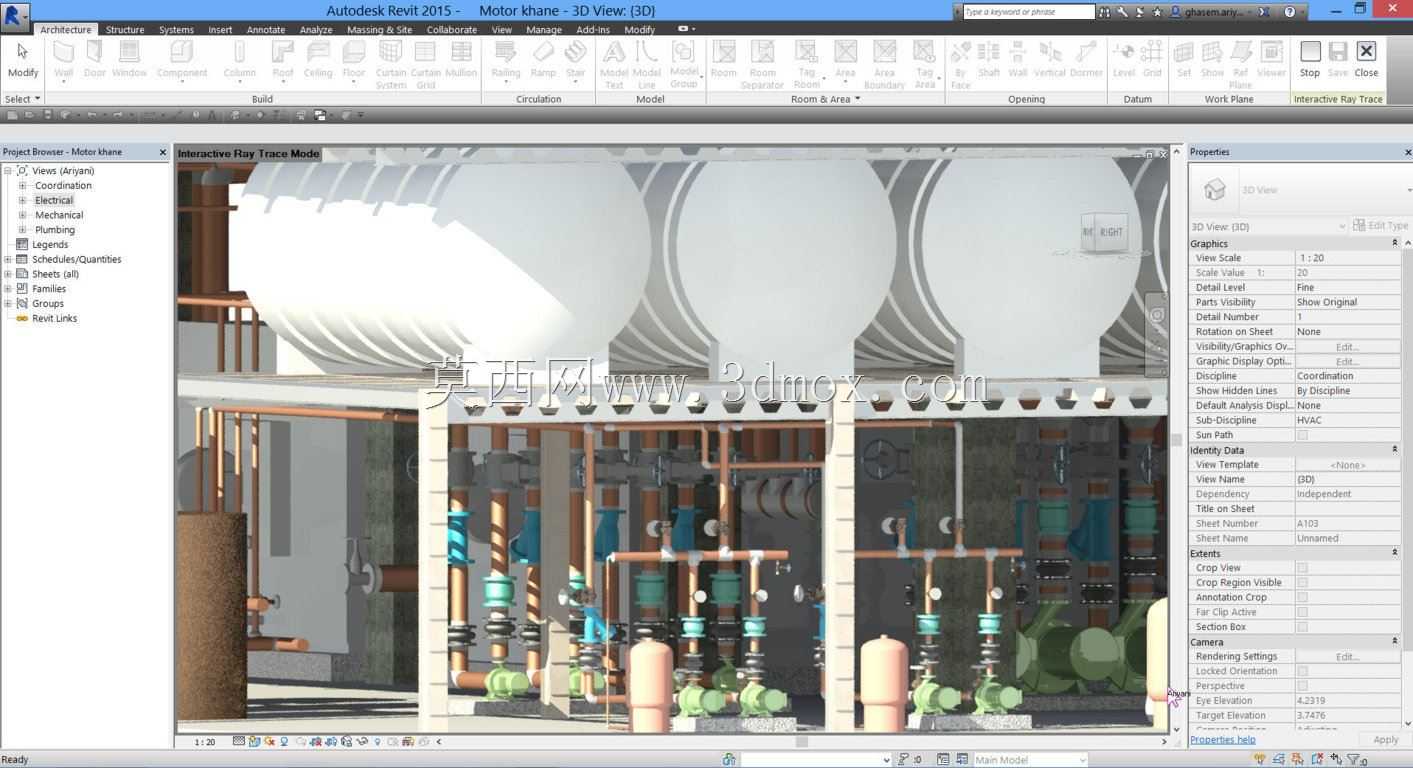

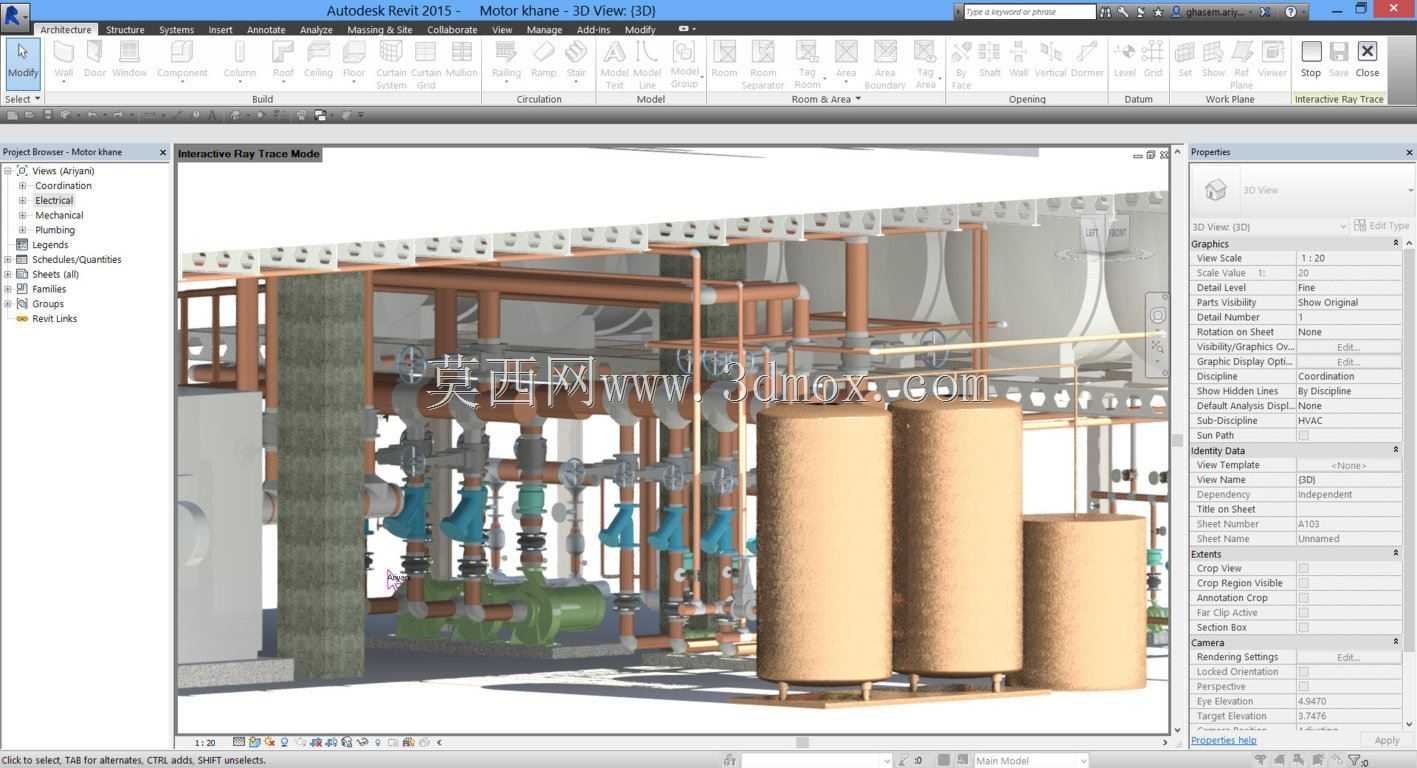

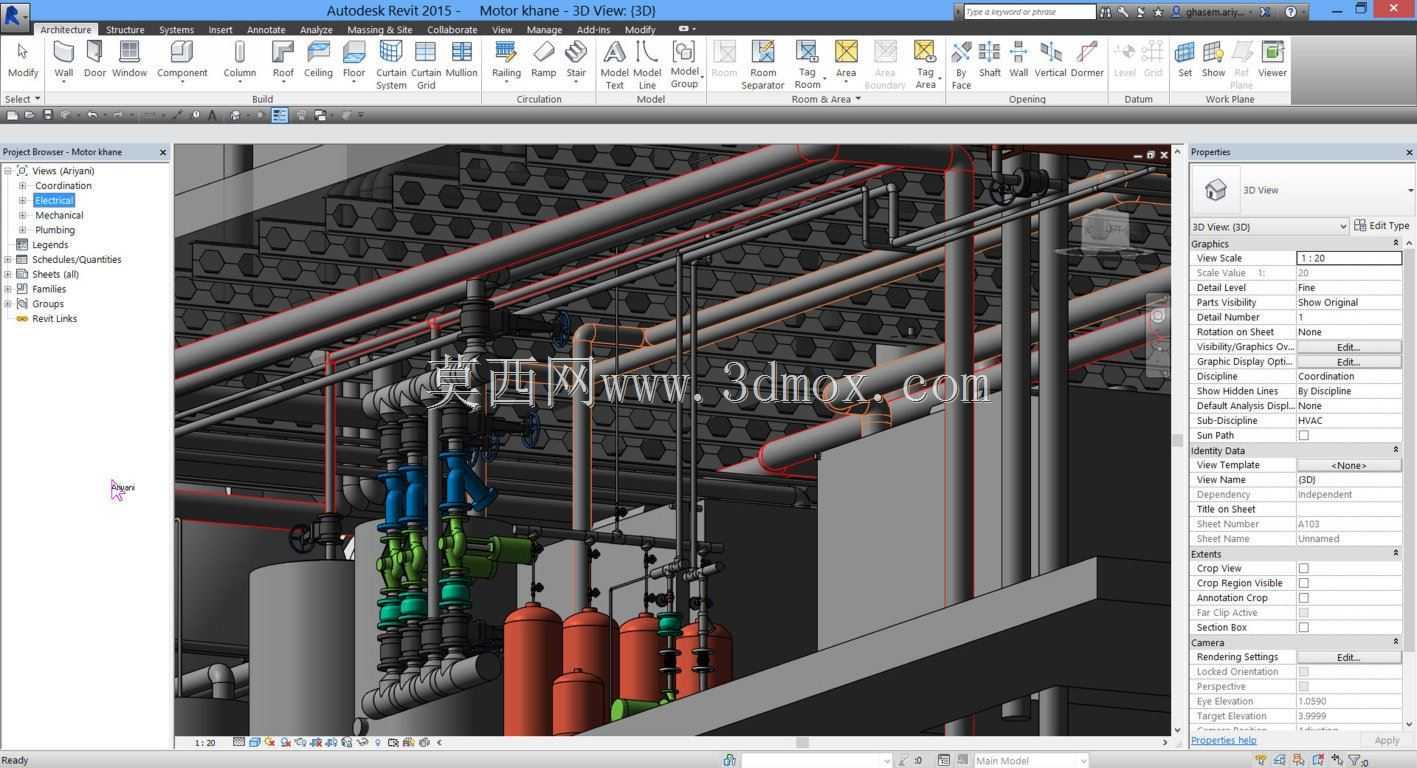

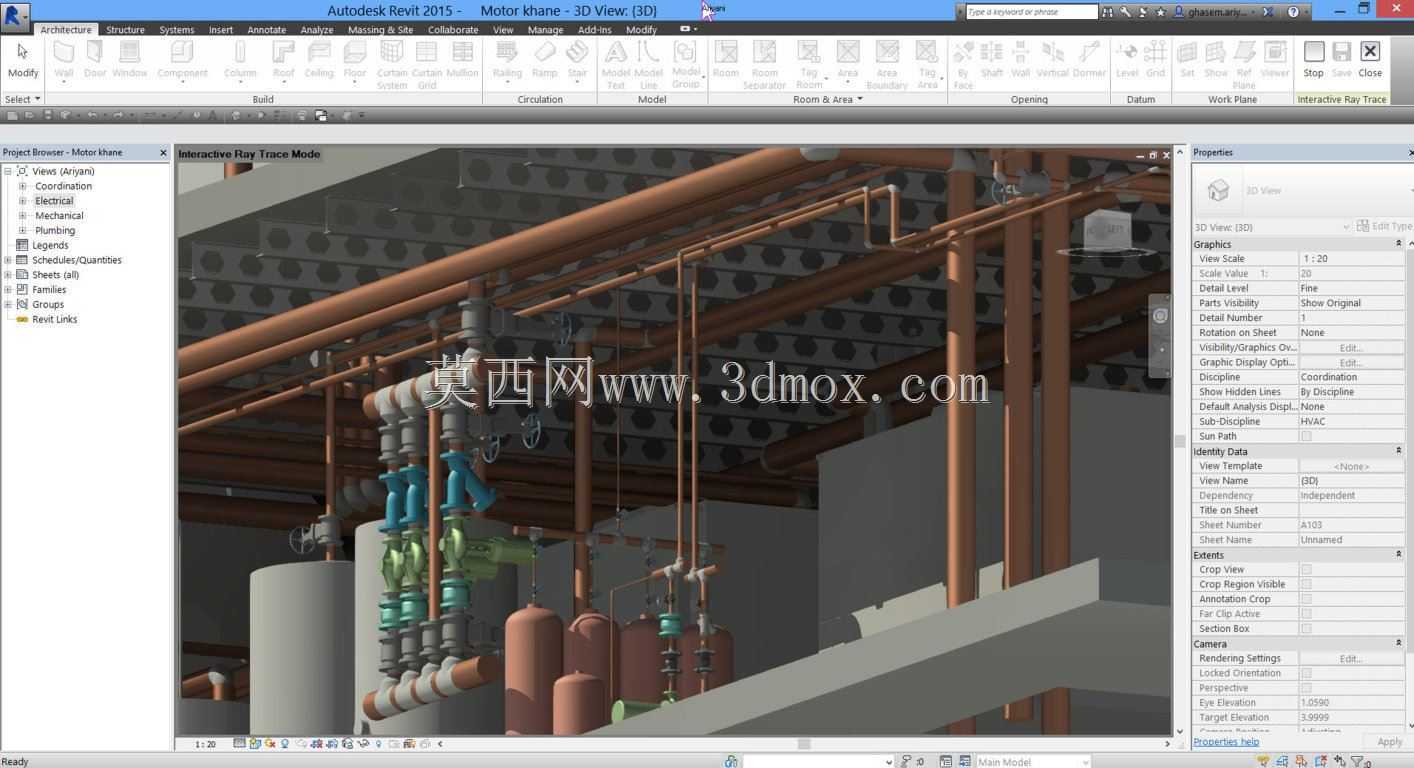

　　这套三维排布成果主要面向大型工业生产厂房、集中动力站房类场景的机电管线落地实施，日常接触这类项目的工程师都清楚，现场管线碰撞、安装净空不足是施工阶段最容易出现返工的环节，尤其是配套多台卧式承压储水罐、循环水泵组、换热单元的动力区域，管线涵盖循环给水、回水、排污、旁通管路，还有配套的仪表取源、阀门操作空间预留，单靠二维图纸很难把所有空间冲突提前排查干净。做这类管线排布的时候，首先要锚定核心静设备的安装基准，图中可见的多台大型卧式罐体，要先核对其支座安装点位、罐体本体的管口方位、操作检修通道的预留宽度，通常罐体周边要留出至少800mm的通行检修空间，罐体顶部的排气阀、人孔位置不能被上层管线遮挡，这部分是排布的核心基准，一旦基准偏移，

　　后续所有管线的定位都会出现连锁偏差。管线分层排布遵循常规的机电安装逻辑，重力流排污管线靠最下方贴梁底布置，保证顺坡坡度不小于千分之三，避免出现气堵、积液问题；上方依次布置压力循环水管路、旁通控制管路，最上层预留电缆桥架的敷设空间，不同专业管线之间的净距控制在150mm以上，方便后续保温层施工、日常维护拆改。所有水平管线的支吊架点位要结合结构梁的位置同步排布，避免支架打在楼板空心区域，同时要避开下方设备的吊装孔、操作面板位置，成排布置的阀门要统一操作手柄的朝向，全部朝向巡检通道一侧，手柄距地面的高度控制在1.2m到1.5m之间，不需要登高就能完成开关操作，这一点在前期建模的时候很容易被忽略，很多新手建模只追求管线排布整齐，

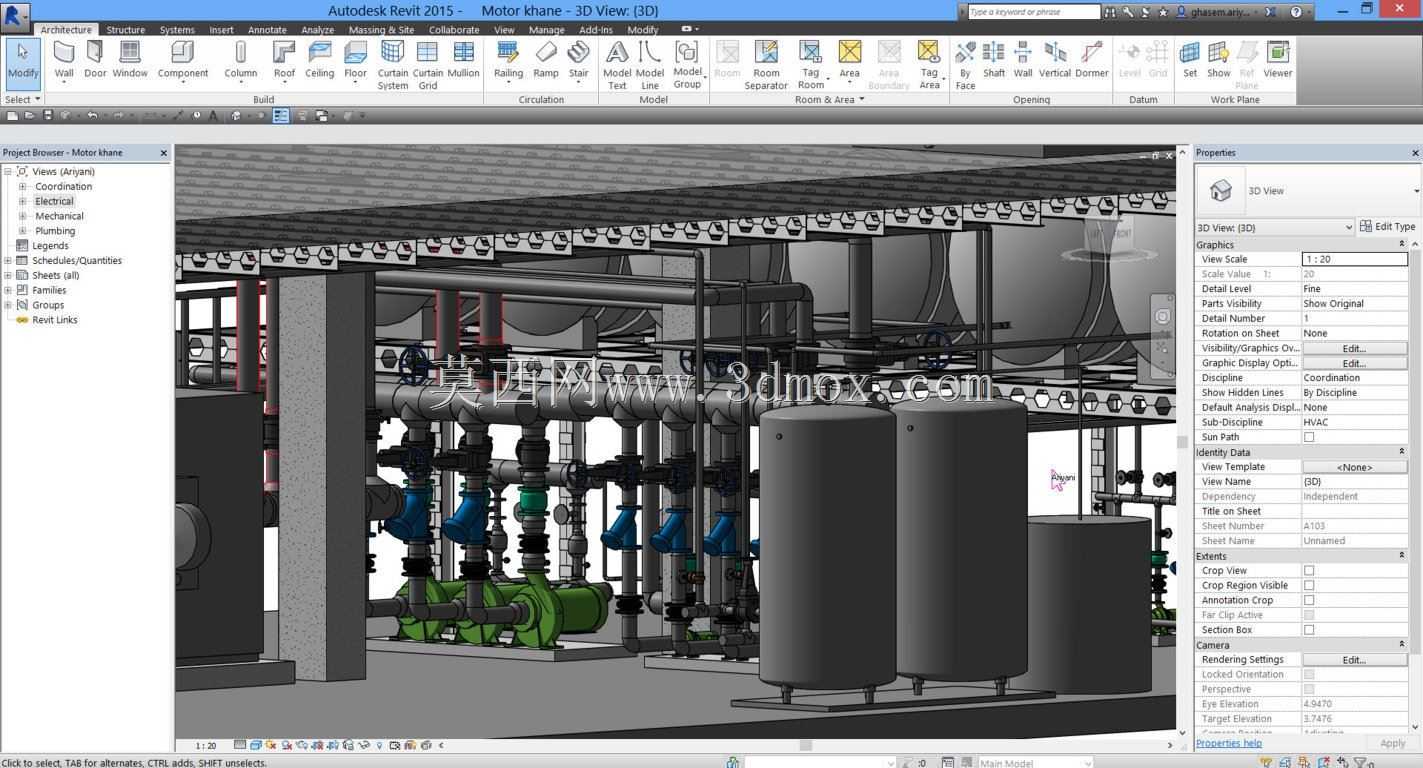

　　没考虑阀门操作的可达性，到现场安装完才发现手柄被旁边的管线挡住，根本没法正常操作。和水泵等动设备连接的管路，要在设备进出口处预留软接头、异径管、压力表的安装长度，设备进出口的管线不能直接硬接，要通过支吊架承担管线重量，避免管路重量压在水泵法兰上，导致设备运行时振动过大、密封件过早损坏。从安装边界来看，整个管线排布区域的最低净空要满足厂房通行要求，主通道上方的管线最低点距地面不小于2.5m，设备周边的巡检通道上方净空不小于2.2m，所有管线的转弯处采用标准弯头，弯曲半径符合管路输送介质的流速要求，循环水系统的弯头弯曲半径不小于1.5倍管径，减少管路局部阻力，降低循环水泵的运行能耗。建模过程中还要同步考虑后续保温施工的空间，

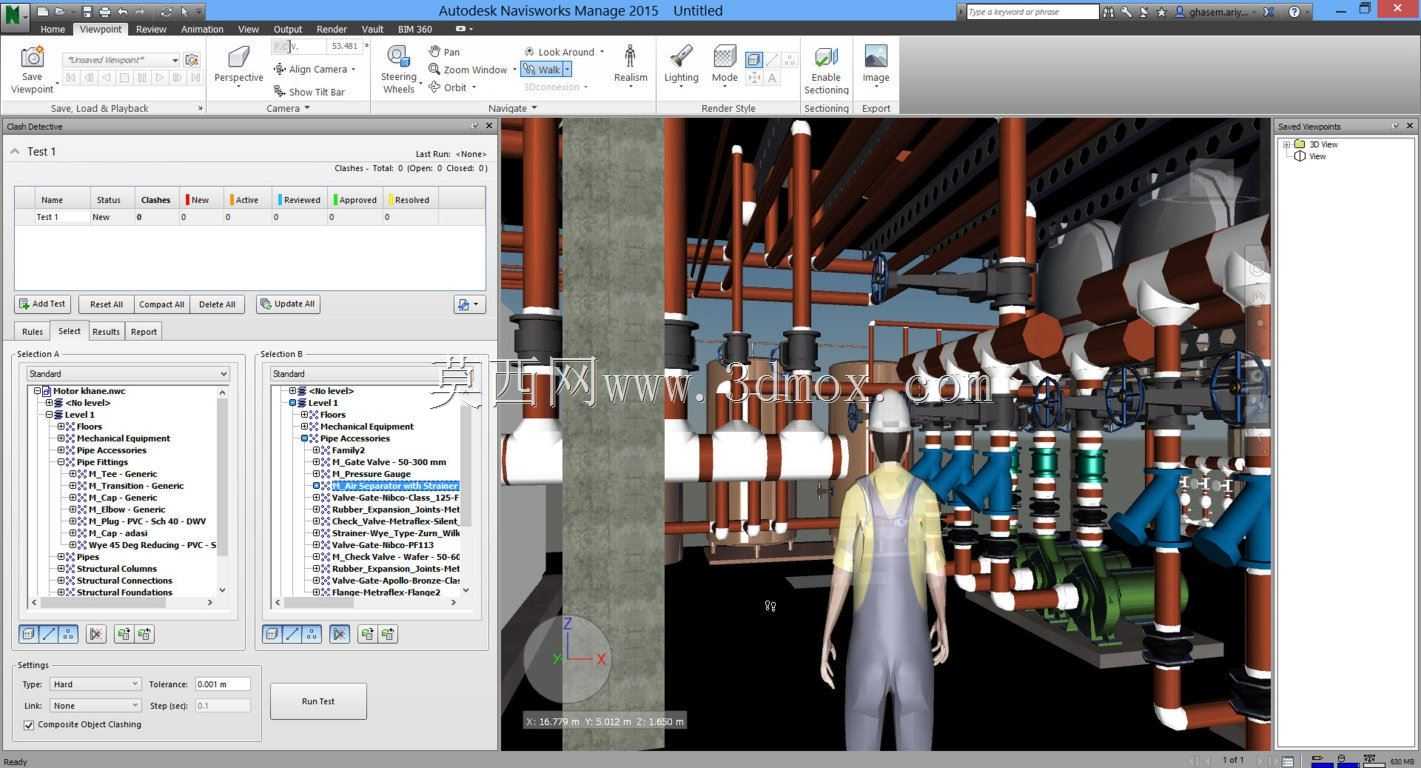

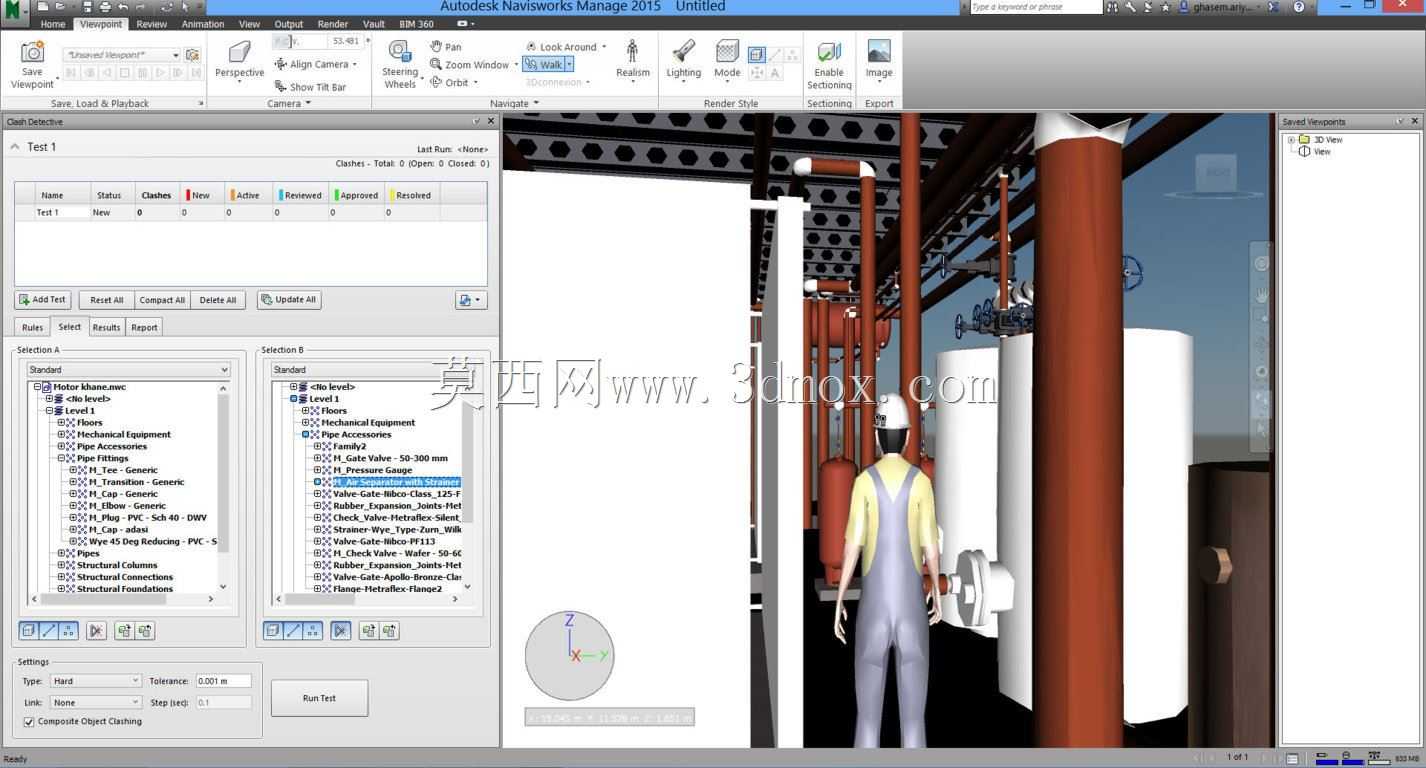

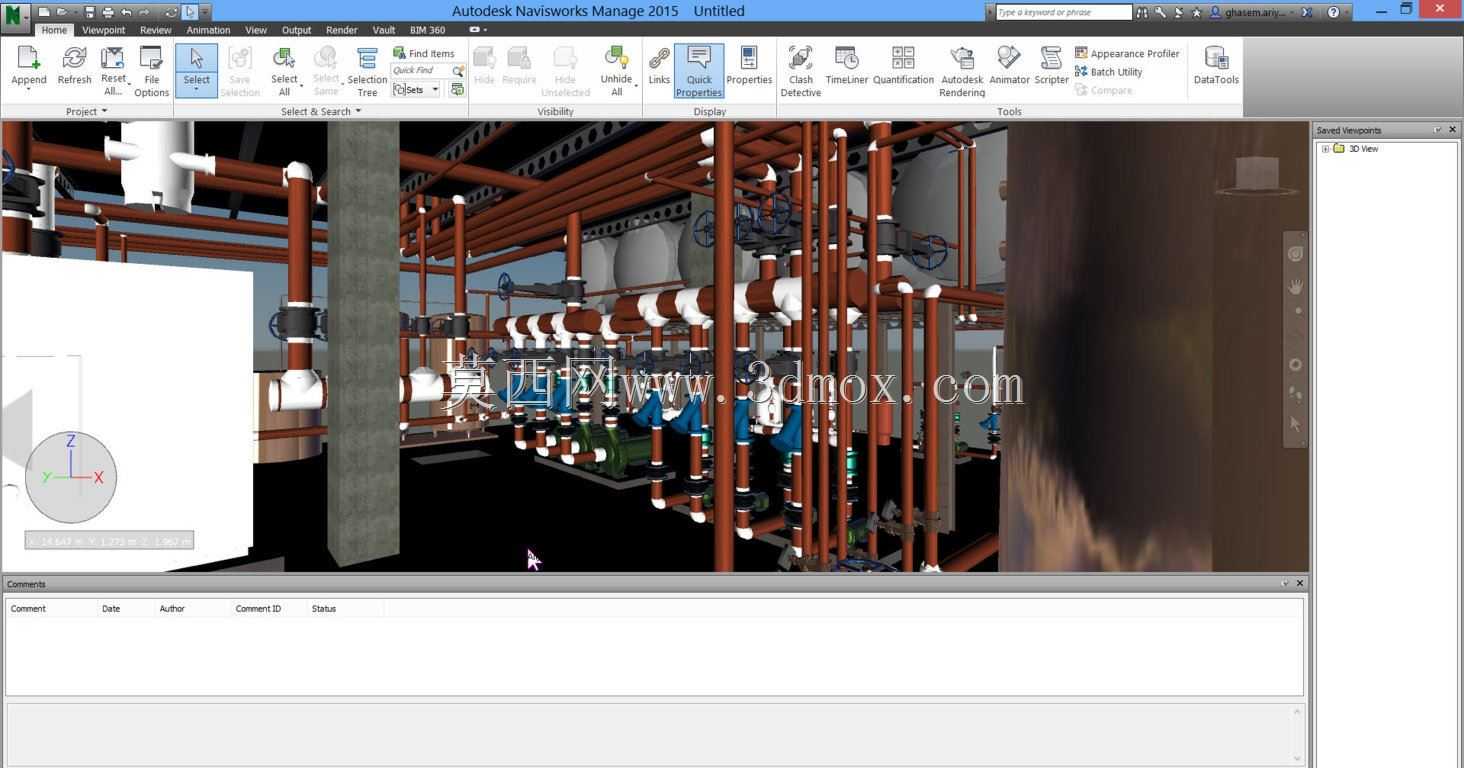

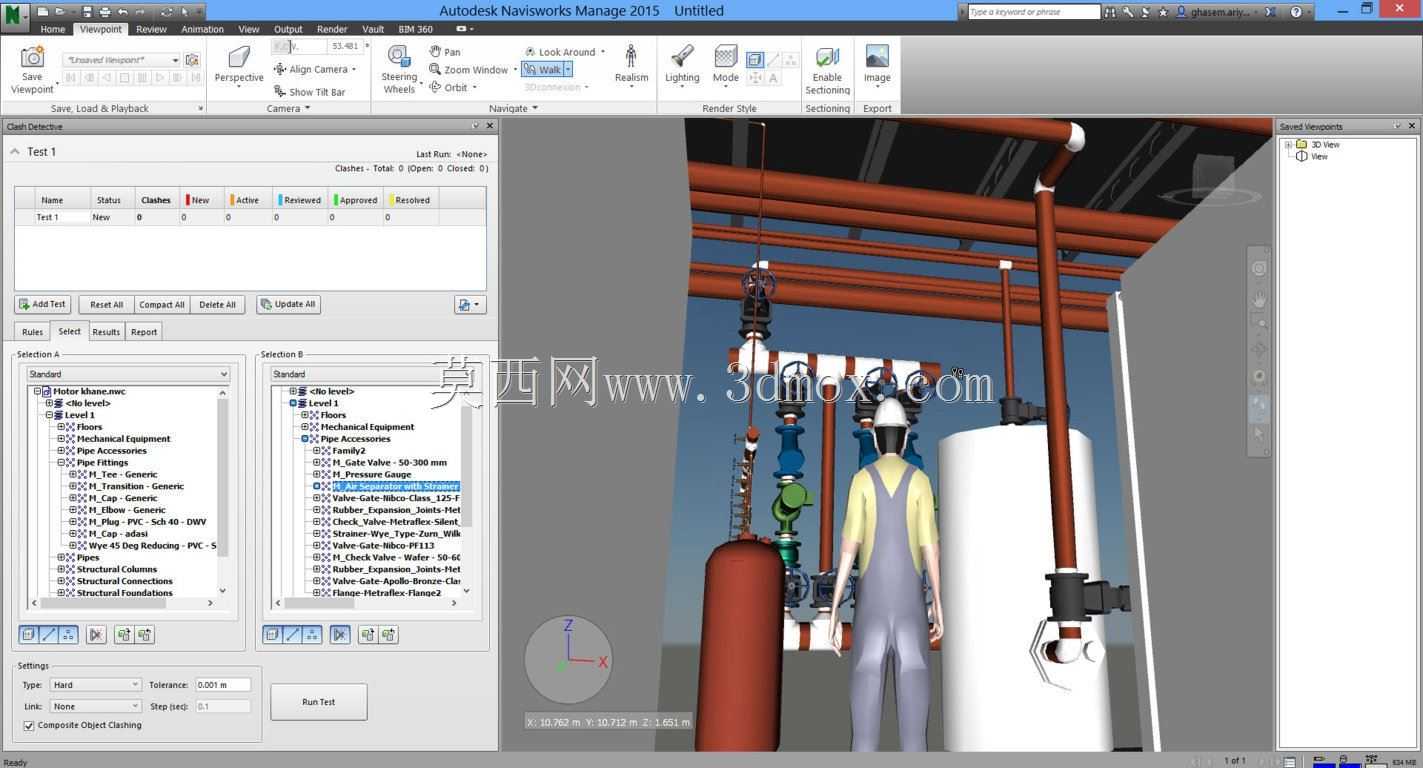

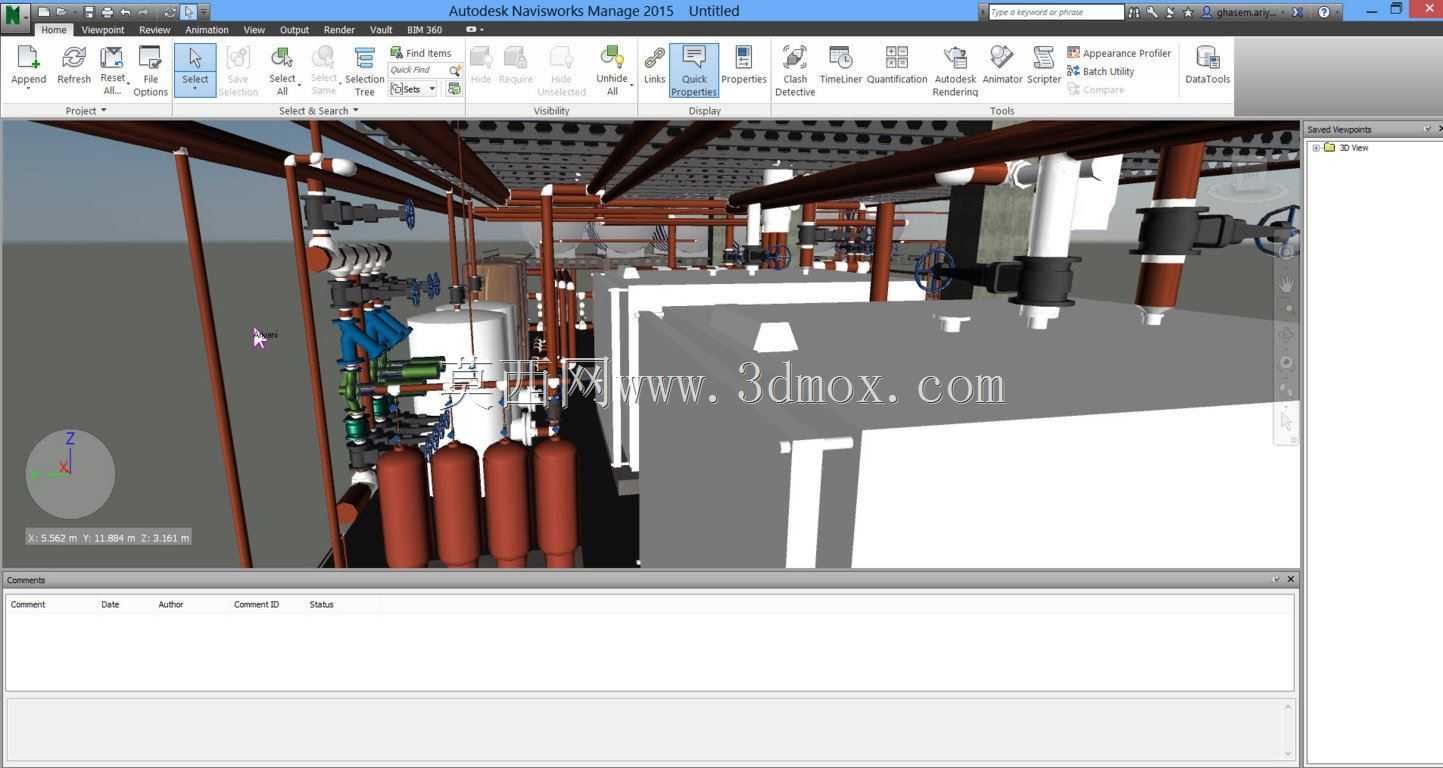

　　比如冷水管路的橡塑保温厚度通常是30mm到50mm，排布的时候不能只按管道外径算间距，要把保温层厚度算进去，避免保温做完之后管线挤在一起，出现保温层压溃、冷桥结露的问题。另外，所有管线的穿楼板、穿墙体位置要预留套管，套管的管径比管道保温后的外径大两号，建模时提前标记套管的定位坐标，方便土建施工阶段提前预留孔洞，减少后期现场开洞对结构强度的破坏。和罐体连接的管路，要在靠近罐体管口的位置设置固定支架，补偿管路热胀冷缩产生的位移，避免应力直接作用在罐体接管上，长期运行导致管口焊缝开裂。现场实际安装的时候，还要结合管线的坡度在最高点设置自动排气阀，最低点设置排污阀，这些附属构件在建模阶段就要同步定位，不能等到施工时临时加装，导致局部管线凸起影响净空，或者阀门位置不合理没法操作。这套排布成果把所有管线、设备、支吊架、阀门构件的空间位置全部做了可视化呈现，施工前可以通过模型直接给施工班组做技术交底，把每个管段的长度、法兰位置、支吊架点位全部标注清楚，大幅减少现场的切割改管工作量，也能避免不同专业施工队交叉作业时出现的管线抢位问题，从源头控制安装质量，减少后期返工的成本投入。
