小型精密数控车削加工设备结构设计

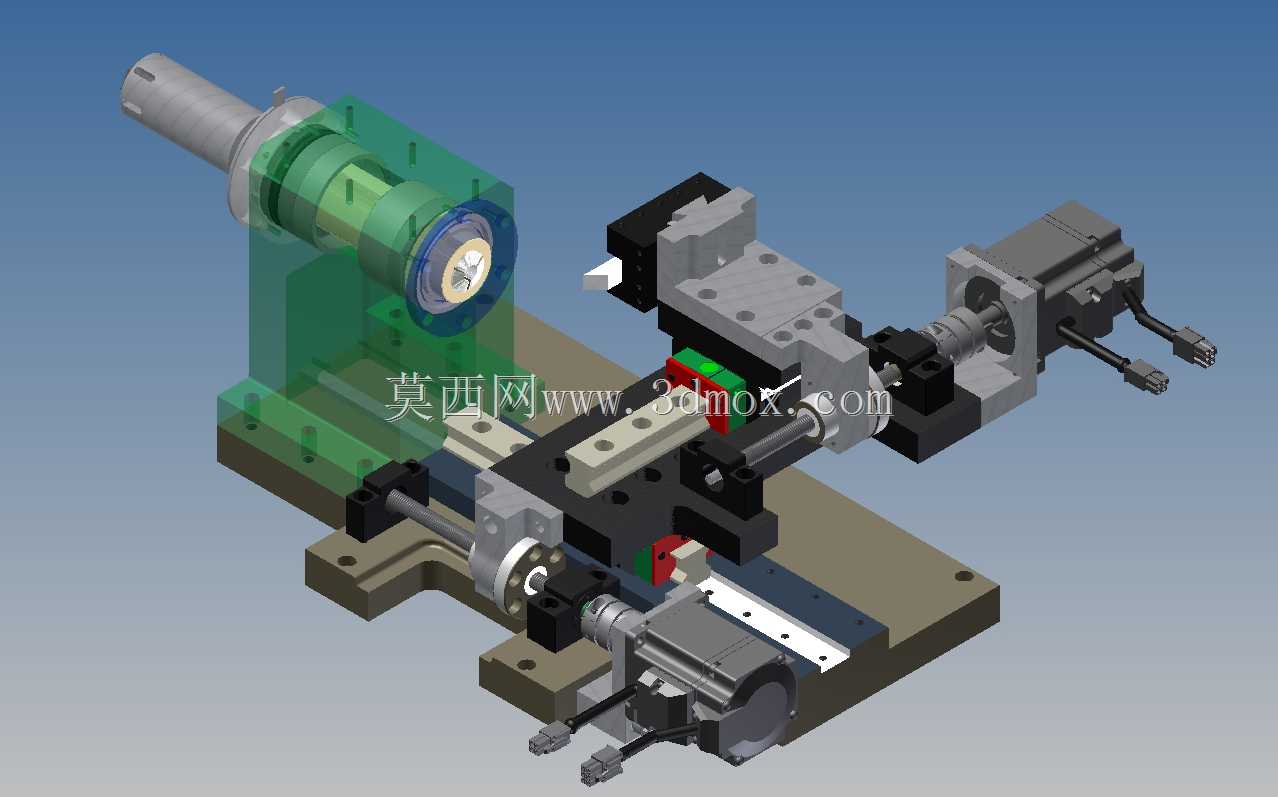

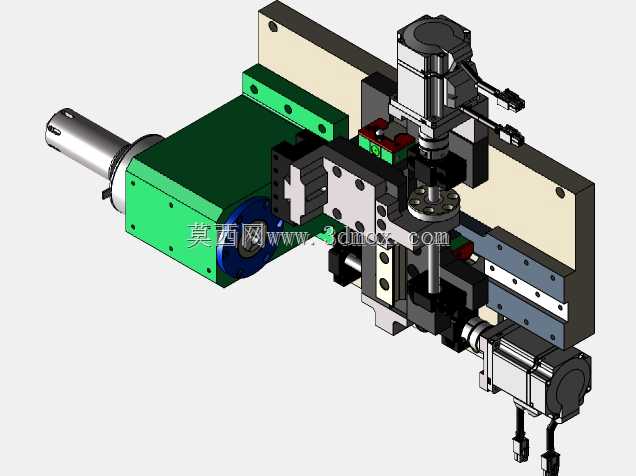

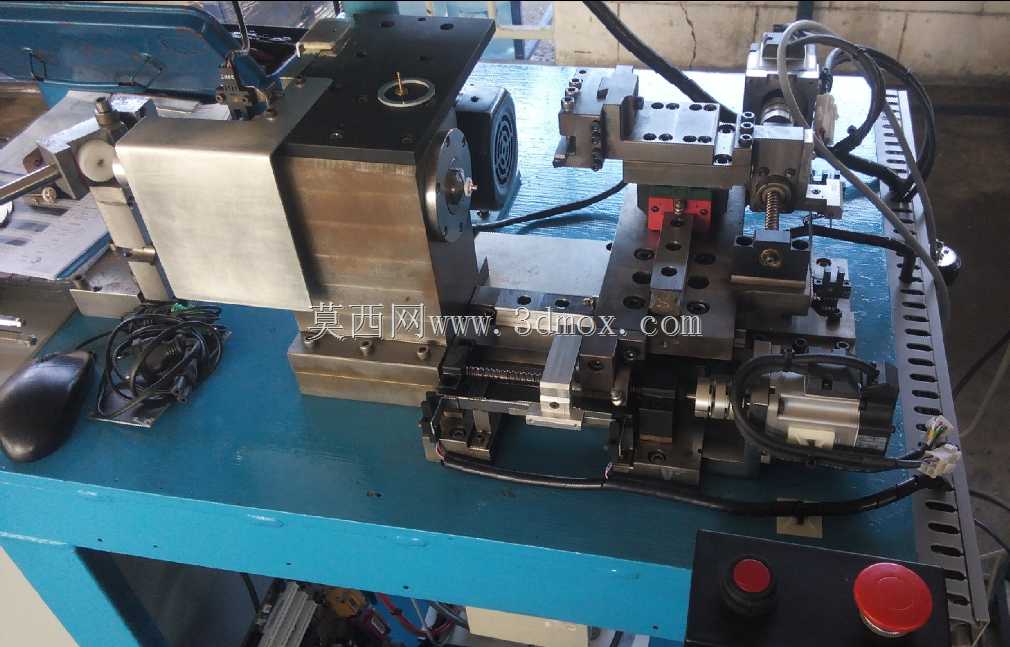

这款微型数控车床主要面向小尺寸精密零件的车削加工场景，可覆盖仪表零件、小型五金件、精密轴类零件、小批量非标定制零件的加工需求，适配教学实训、小型加工工坊、精密零部件修配、科研试样加工等多种应用场景，能够在有限的场地空间内完成常规小型车床可实现的外圆车削、端面车削、内孔镗削、螺纹切削、切槽切断等核心车削工序，解决了传统小型车床手动操作精度不稳定、加工一致性差的痛点。从功能特性来看，该设备采用双轴进给布局，横向与纵向进给均搭配精密直线导轨作为运动导向部件，配合伺服驱动单元实现进给量的精准控制，主轴单元采用高刚性主轴结构，可保证高速旋转状态下的回转精度，刀架部分采用多工位排布设计，可同时装夹多把不同用途的车削刀具，加工过程中可自动完成刀具切换，减少人工换刀的辅助时间，提升小批量零件的加工效率。在设计思路上，整体结构采用模块化集成设计，将主轴驱动模块、进给传动模块、刀架安装模块、床身支撑模块进行独立化设计，各模块之间通过高精度定位面完成装配连接，既保证了整体结构的装配精度，也便于后期的维护与部件更换；床身部分采用高刚性支撑结构，兼顾轻量化与抗振性能，可有效吸收车削加工过程中产生的切削振动，避免振纹影响零件加工表面质量；走线部分采用内置式排布设计，将动力线与信号线统一收纳在结构内部的走线槽内，既避免加工过程中切屑、切削液对线路造成损伤，也让整体外观更加整洁规整。从安装边界与尺寸适配来看，该设备整体结构紧凑，占地面积远小于常规工业级车床，可直接放置在标准工作台面上完成安装固定，无需额外制作专用安装基础，对安装场地的承重、空间要求极低；各运动轴的行程设计充分匹配小型零件的加工尺寸范围，在保证加工覆盖能力的前提下尽可能压缩无效结构尺寸，主轴的装夹范围适配小型零件的棒料进料需求，进给轴的运动极限位置做了硬限位与软限位双重防护设计，可避免超程运动造成的结构碰撞损坏，设备的各操作维护点位均预留了充足的操作空间，日常的刀具更换、主轴维护、润滑保养都可在设备正面完成，无需额外预留侧面或背面的大尺寸维护通道，非常适合空间有限的加工场景使用。
