多工位回转式仿形车削加工设备

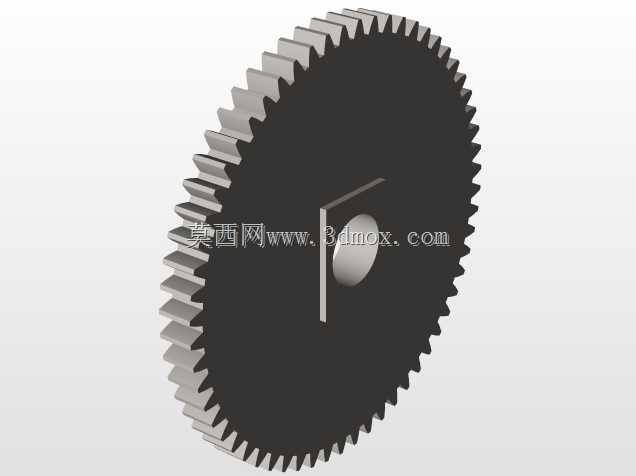

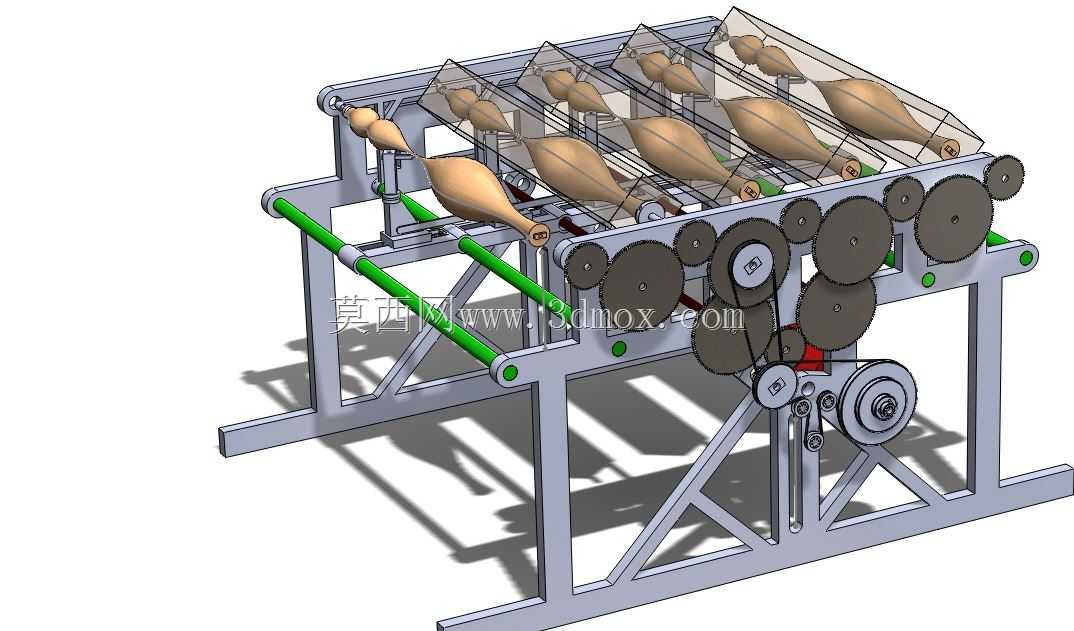

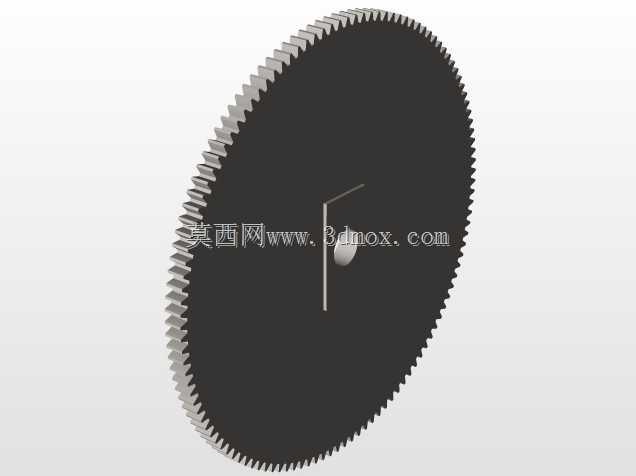

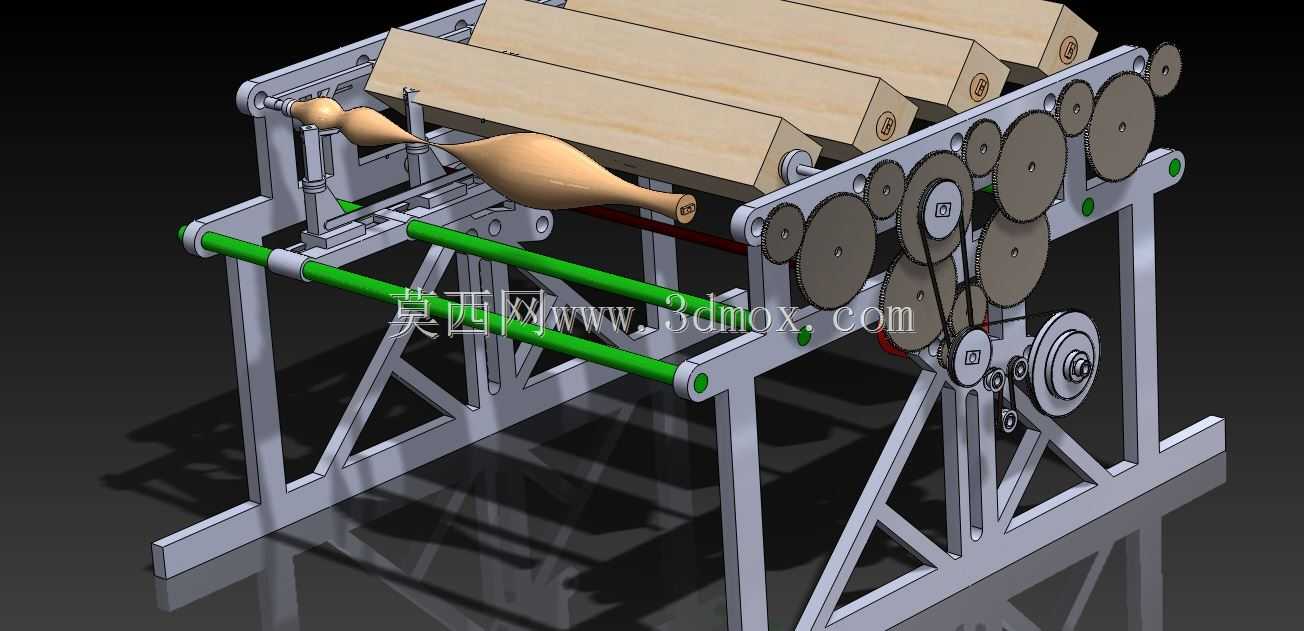

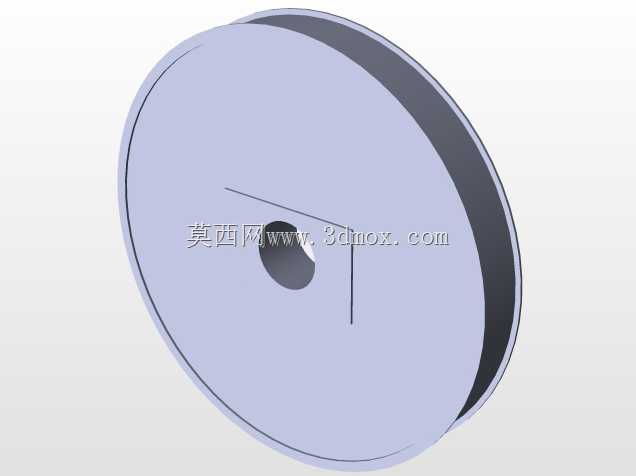

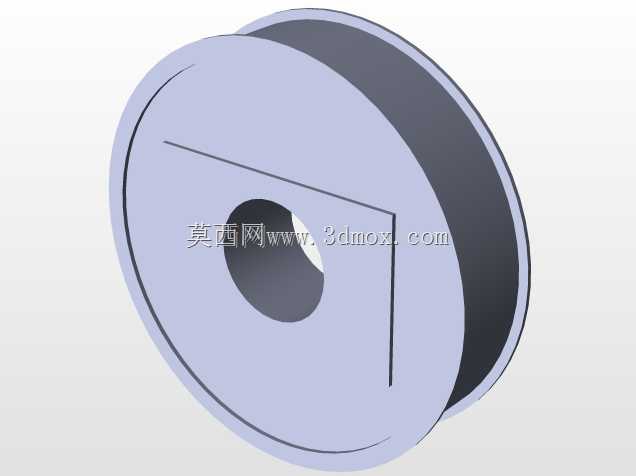

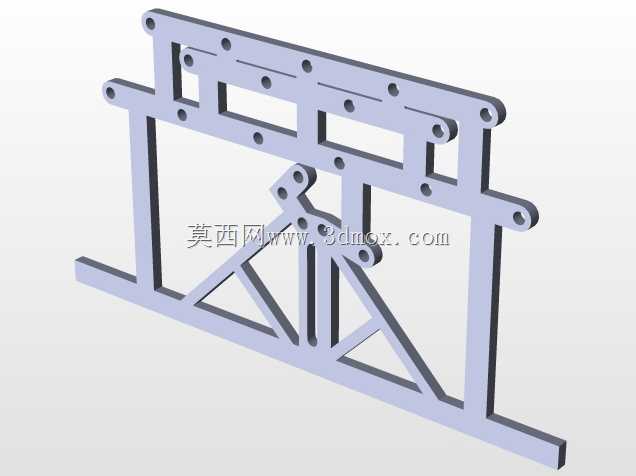

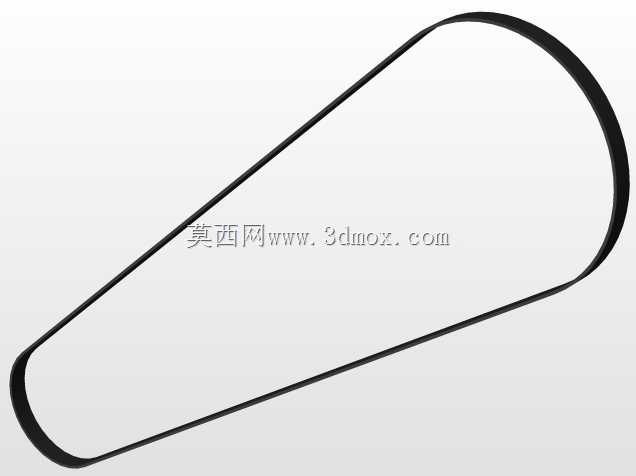

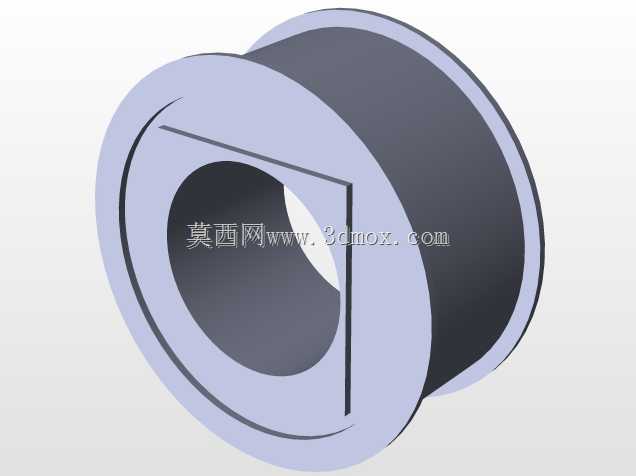

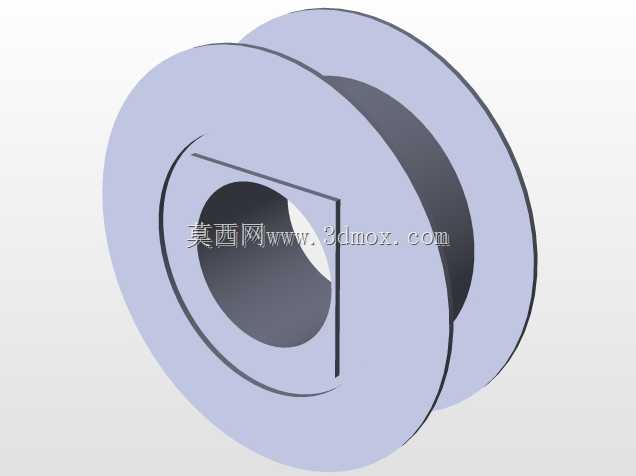

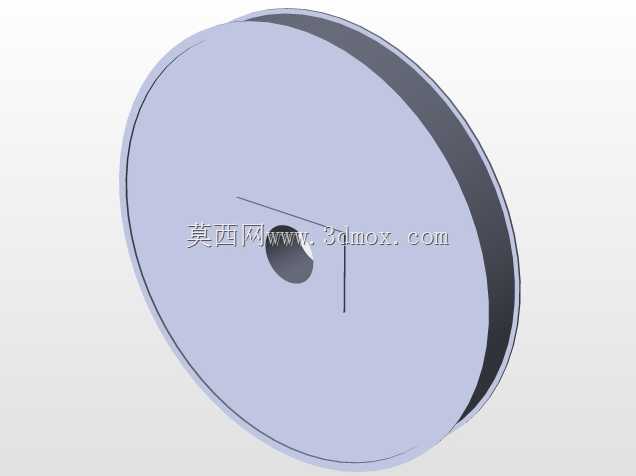

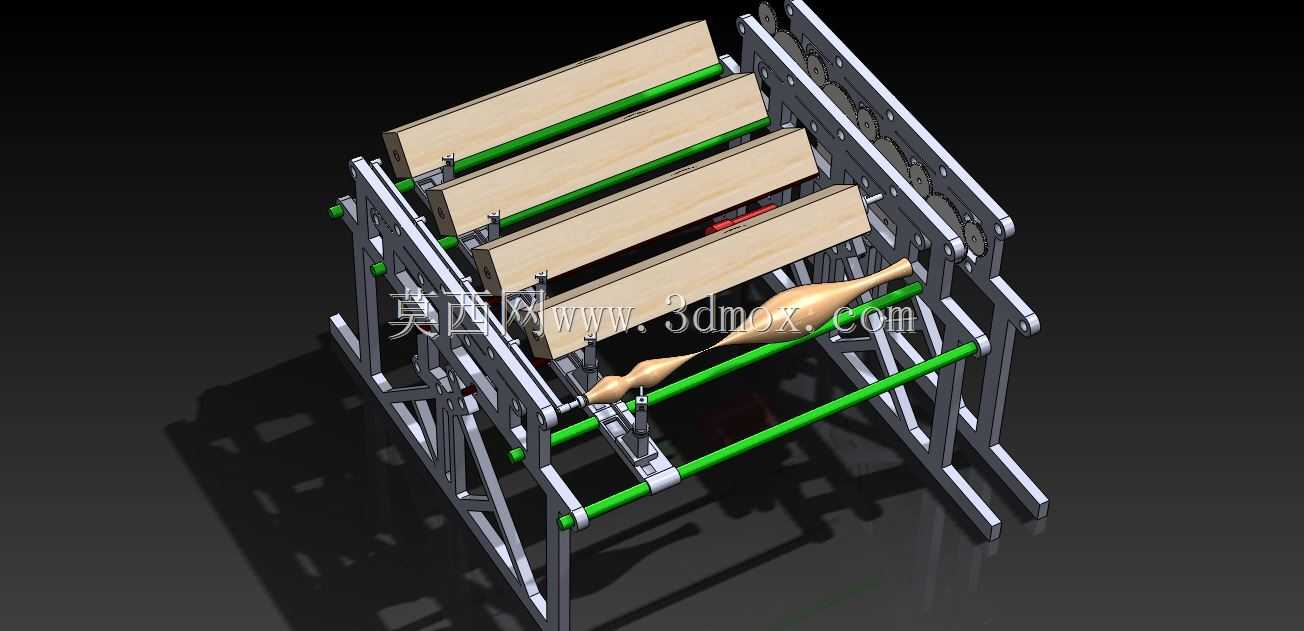

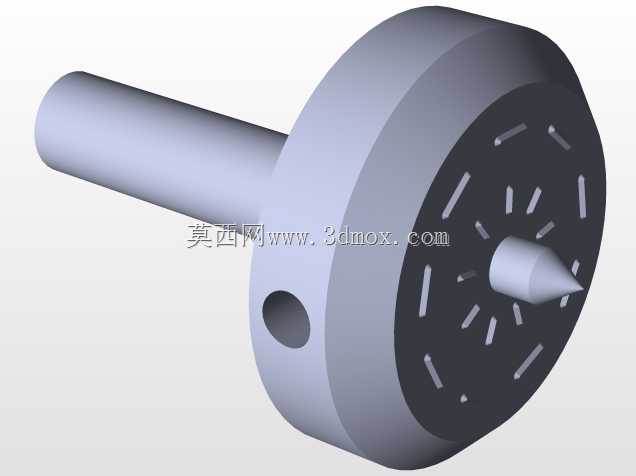

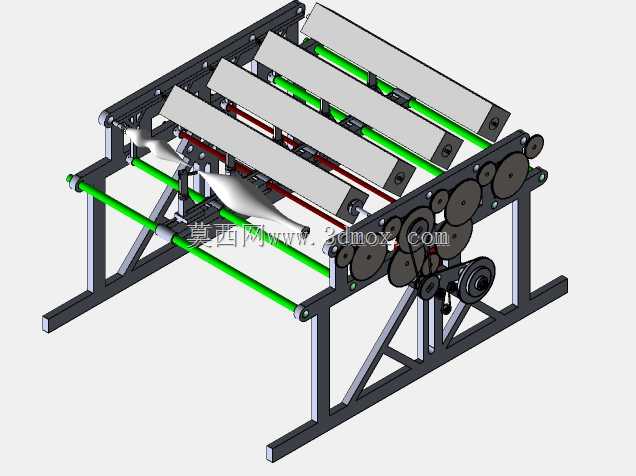

这款多工位仿形车削设备主要面向小型回转类异形工件的批量加工作业场景，常见于木质工艺品、乐器配件、小型异形回转五金件的生产车间，可替代传统单台车床的逐件加工模式，大幅提升同类型异形回转件的加工一致性与生产效率。设备采用并排多工位并行布局，单排可同时装夹六件待加工工件，工件夹持端配合回转驱动结构，可带动工件绕自身轴线匀速旋转，配合侧方的仿形进给机构，即可按照预设的靠模轮廓完成工件外曲面的车削成型作业，无需人工反复进刀退刀调整切削位置。设备的动力传递采用多级皮带轮传动结构，底部的动力输入轮组通过三角带将动力分流至各个工位的驱动轮，同时通过联动的传动轴同步带动所有工位的工件回转，保证各工位加工转速一致，避免因转速差导致的工件表面加工质量差异。机架采用方管焊接的桁架式结构，底部设置交叉斜撑加强筋，可有效抵消多工位同时切削时产生的振动，保证加工过程中设备整体稳定性，机架支脚预留水平调节安装孔位，可直接固定在车间硬化地面上，安装时需保证机架上平面水平度偏差不超过0.2mm每米，避免传动带跑偏或工件夹持偏斜。设备的仿形进给导轨采用光滑圆棒导轨搭配滑动导向套，导向阻力小且维护简便，每个工位的靠模安装位可根据加工工件的轮廓更换对应靠模，换型时仅需调整靠模固定位置与切削刀具的进给行程即可适配不同规格的异形回转件加工。设备上方设置透明防护挡板，可阻挡车削过程中产生的切屑飞溅，同时不影响操作人员观察各工位的加工状态，防护挡板采用快拆结构固定，日常清理切屑或更换刀具时可快速拆卸。设备的整体宽度适配常规车间生产线的工位间距，长度方向预留操作维护空间，安装时需在设备侧方预留不小于800mm的操作通道，方便操作人员上下料、更换刀具以及日常设备维护保养，设备的动力输入端可适配常规工业用异步电机，无需特殊定制动力单元，适配多数中小机加工车间的现有动力配套条件。
