CFM56-7B航空发动机风机与增压转子结构

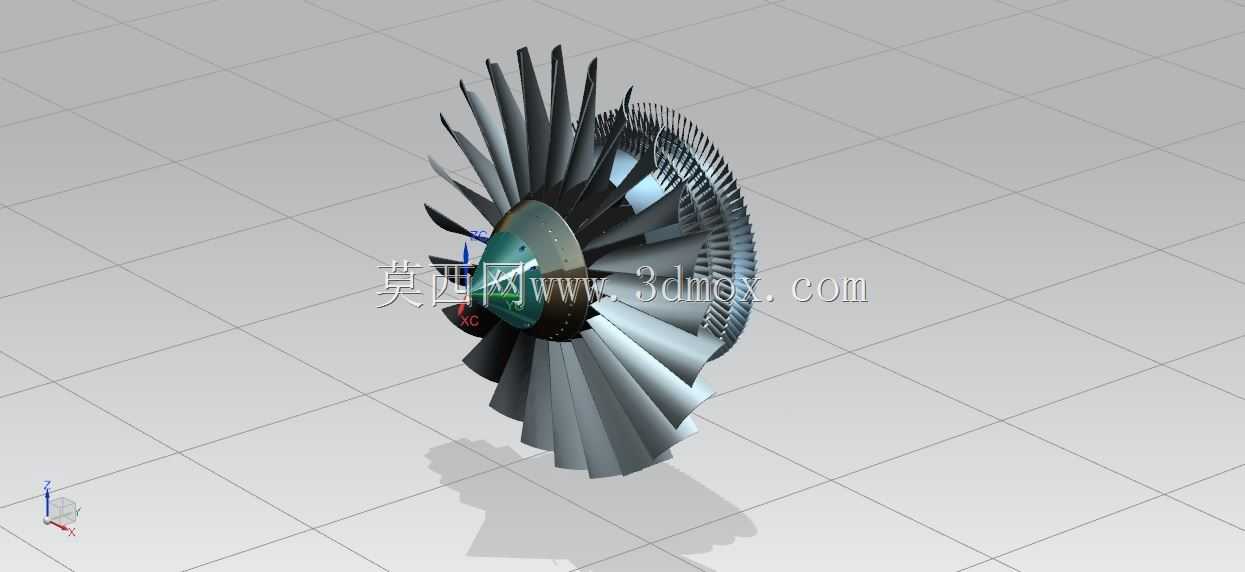

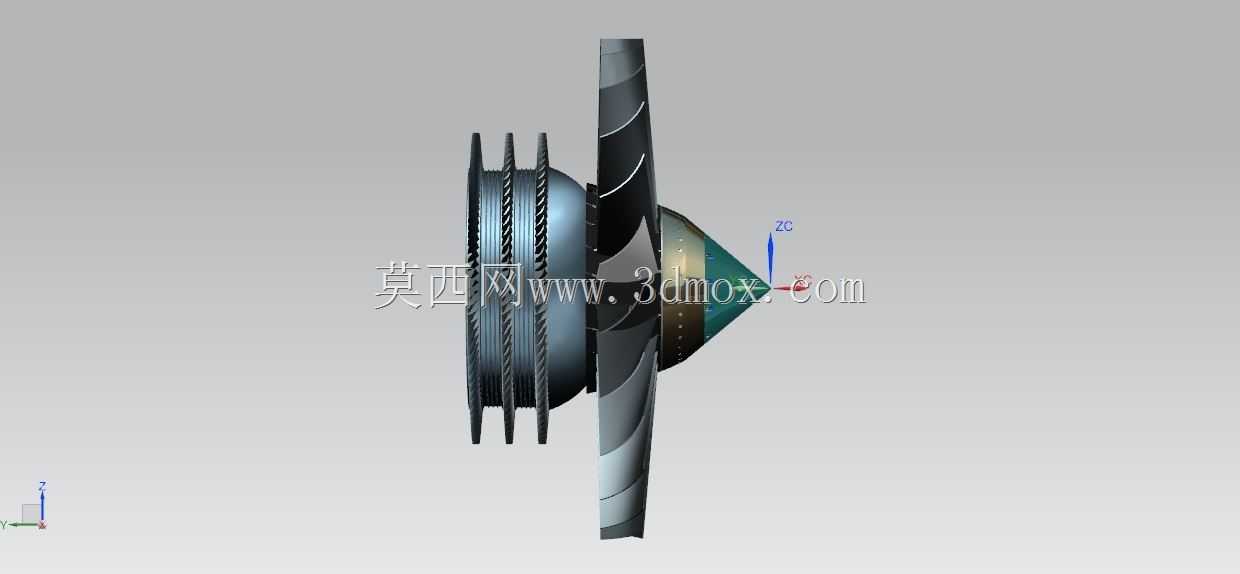

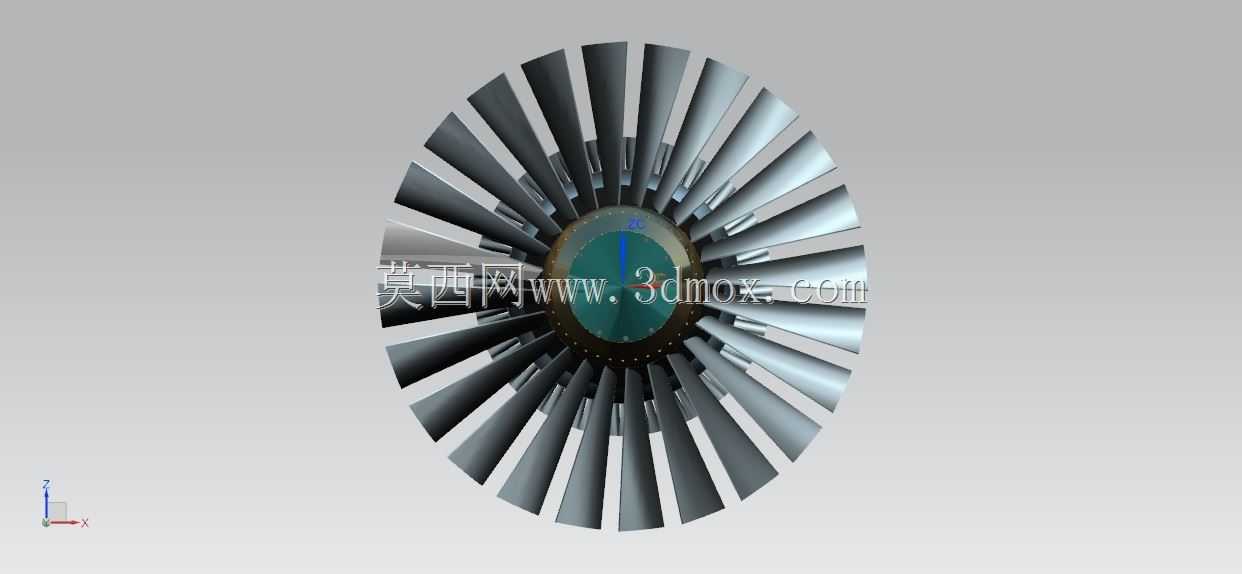

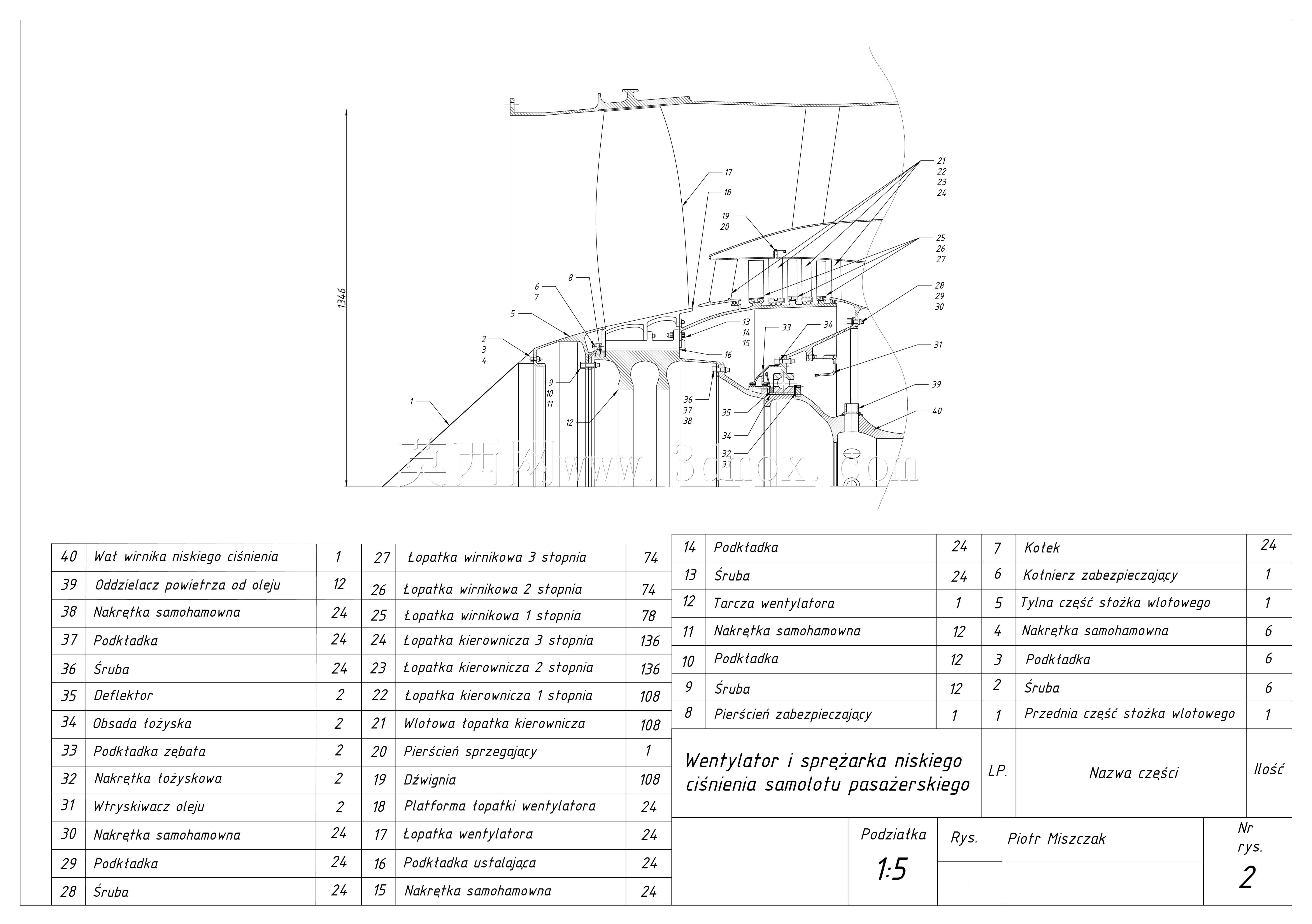

该转子结构是民用大涵道比涡扇发动机的核心前端做功部件，主要装配于波音737NG系列客机所使用的CFM56-7B型航空发动机，承担进气压缩、气流分配与初始增压的核心功能，是发动机进气道与核心压气机段之间的关键衔接结构，直接决定发动机的进气效率、推力输出水平与运行稳定性，在民航商用航空动力领域有着极高的装机覆盖率与成熟应用验证。从实际运行用途来看，该转子分为前端大尺寸风扇段与后端多级增压压气机段两个功能区域：前端大直径风扇叶片在高速旋转过程中，会将进入发动机的气流分为外涵道与内涵道两股，外涵道气流直接产生发动机80%以上的巡航推力，是大涵道比涡扇发动机经济性优势的核心来源；后端的增压转子段则负责对进入内涵道的气流进行逐级预压缩，提升气流压力与流速，为后续高压压气机的做功环节建立稳定的进气压力边界，降低核心机的工作负荷，同时匹配核心机的流量需求，避免气流在流道内出现紊流、喘振等异常工况。在功能特性设计上，该转子采用了宽弦空心风扇叶片的结构思路，叶片型面经过复杂的三元流气动优化，沿叶高方向存在连续的扭角变化，能够适配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，减少气流分离带来的效率损失与气动噪声；叶片根部采用燕尾型榫头结构与轮盘连接，具备足够的连接强度与装配便利性，能够承受高速旋转下的巨大离心载荷，同时预留了一定的热膨胀余量，适配发动机不同工况下的温度变化；后端增压级采用小弦长、多叶片的轴流压气机结构，各级轮盘与前端风扇盘采用同轴一体化设计，保证整体转子的动平衡精度，减少高速旋转下的振动值，提升转子的运行寿命与可靠性。在外形尺寸与安装边界方面，该转子整体为同轴回转类结构，前端风扇段为整个转子的最大直径区域，安装时需要匹配发动机进气道的内壁型面，保证叶尖与机匣之间的间隙处于设计允许范围内，间隙过大会导致气流泄漏降低压缩效率，间隙过小则可能在热态运行时出现叶尖刮蹭机匣的故障；转子前后端分别设置有安装定位轴颈，前端与进气锥、前轴承座配合定位，后端与高压压气机转子、涡轮轴系连接，整个转子的轴向安装尺寸需要匹配发动机风扇机匣、承力框架的装配空间，保证各连接端面的同轴度误差在设计公差范围内，避免运行时出现偏心振动；转子整体的重量分布经过严格的配平设计，重心与旋转轴线重合，满足发动机数千转每分钟的高速旋转工况下的动平衡要求，能够在起飞、巡航、慢车等不同工况的转速变化下保持稳定运行，为民用客机提供可靠、高效的动力输出支撑。
