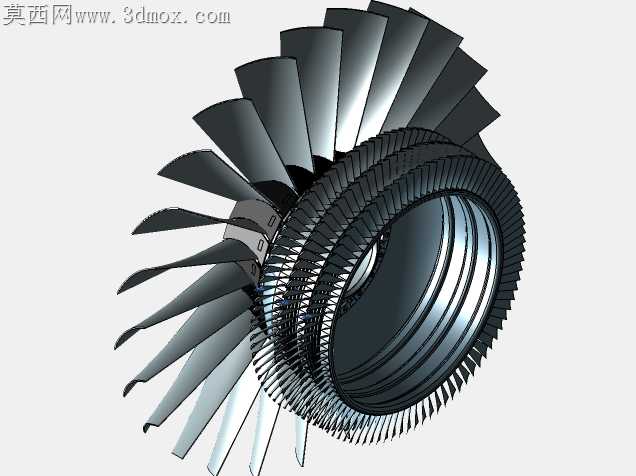

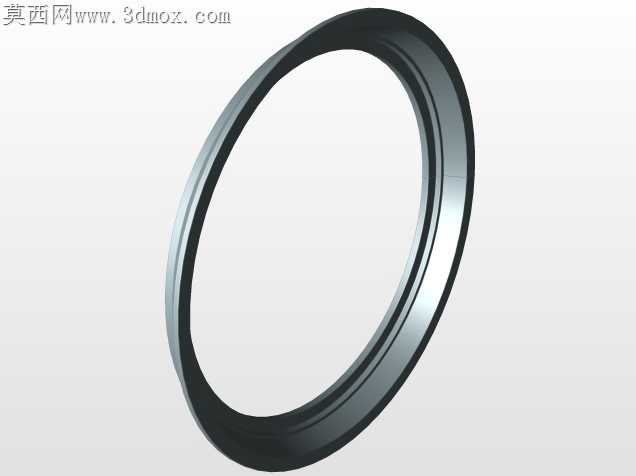

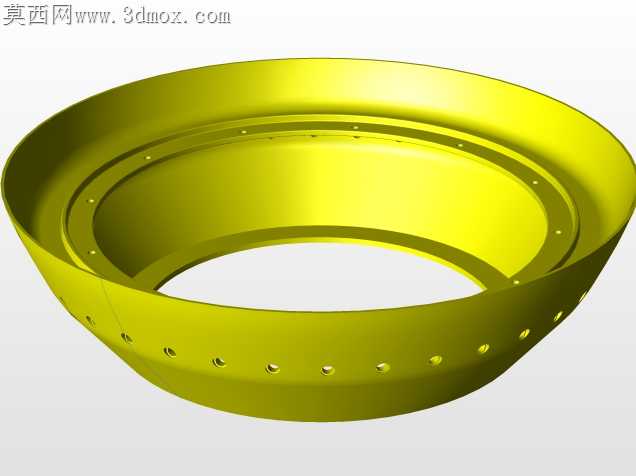

CFM56-7B风扇与增压器转子结构设计

航空涡扇发动机转子部件长期处于高转速、高温差的服役环境，加工环节的应力残留极易引发高速运转下的蠕变变形，最终导致叶尖间隙不均、振动值超标的装配隐患。这套转子结构在叶片榫头与轮盘榫槽的配合段做了微幅的型线修正，没有沿用传统的等截面直榫设计，而是在榫齿工作面预留了0.02mm的过盈配合梯度，靠近轮盘辐板的位置过盈量稍大，靠近叶根前缘的位置过盈量逐步收窄，既保证了高速旋转下离心力的均匀传递，又避免了过盈量过大导致的榫齿根部应力集中。风扇叶片的前缘曲面没有追求理论上的最优气动型面，而是在靠近叶尖15%的弦长区域做了0.3mm的钝边修型，这个细节是适配实际加工中五轴铣削的刀具让刀误差，常规的锐边设计在精加工后极易出现卷边、崩缺，后续抛光环节的形位公差很难控制，修型后的钝边不仅能降低加工报废率，还能在实际运转中削弱鸟撞等外来物冲击下的应力波传导，减少叶片断裂的风险。增压器转子的轴段配合处，没有采用统一的圆柱面定位，而是在密封段与轴承安装段之间设计了微小的卸荷槽，槽深仅0.8mm，却能阻断过盈装配时的应力向密封面传递，避免密封段出现椭圆变形导致的滑油泄漏。轮盘上的平衡孔并非等直径设计，靠近辐板内侧的孔口做了R1.2的倒圆，外侧孔口则做了沉头修平，这个细节是考虑到动平衡工序的去重需求，沉台位置可以精准添加平衡配重块，不会因为配重块突出轮盘表面引发额外的风阻损失。叶片与轮盘装配时的锁紧结构，没有采用传统的锁片卡槽设计，而是在榫头末端设计了一体化的弹性卡爪，卡爪的张开量经过反复校核，装配时只需将叶片沿榫槽推入到位，卡爪会自动卡入轮盘背面的锁止槽，省去了传统锁片弯折、防松铁丝缠绕的工序，同时避免了锁片在高速振动下松脱、打穿机匣的风险。转子的前轴颈与风扇盘的连接法兰上，螺栓孔的位置度公差控制在0.015mm以内，每个螺栓孔周边都做了微小的凸台结构，凸台高度仅0.5mm，既能保证螺栓连接时的面压均匀，又能减少法兰面的加工面积，降低平面度的加工难度。整套结构的所有圆角过渡都没有采用统一的R值，而是根据不同位置的应力水平做了差异化设计，高应力区的圆角稍大，低应力区的圆角适当收窄，在保证结构强度的前提下尽可能控制转子的整体重量，减少转动惯量带来的加速响应滞后。
