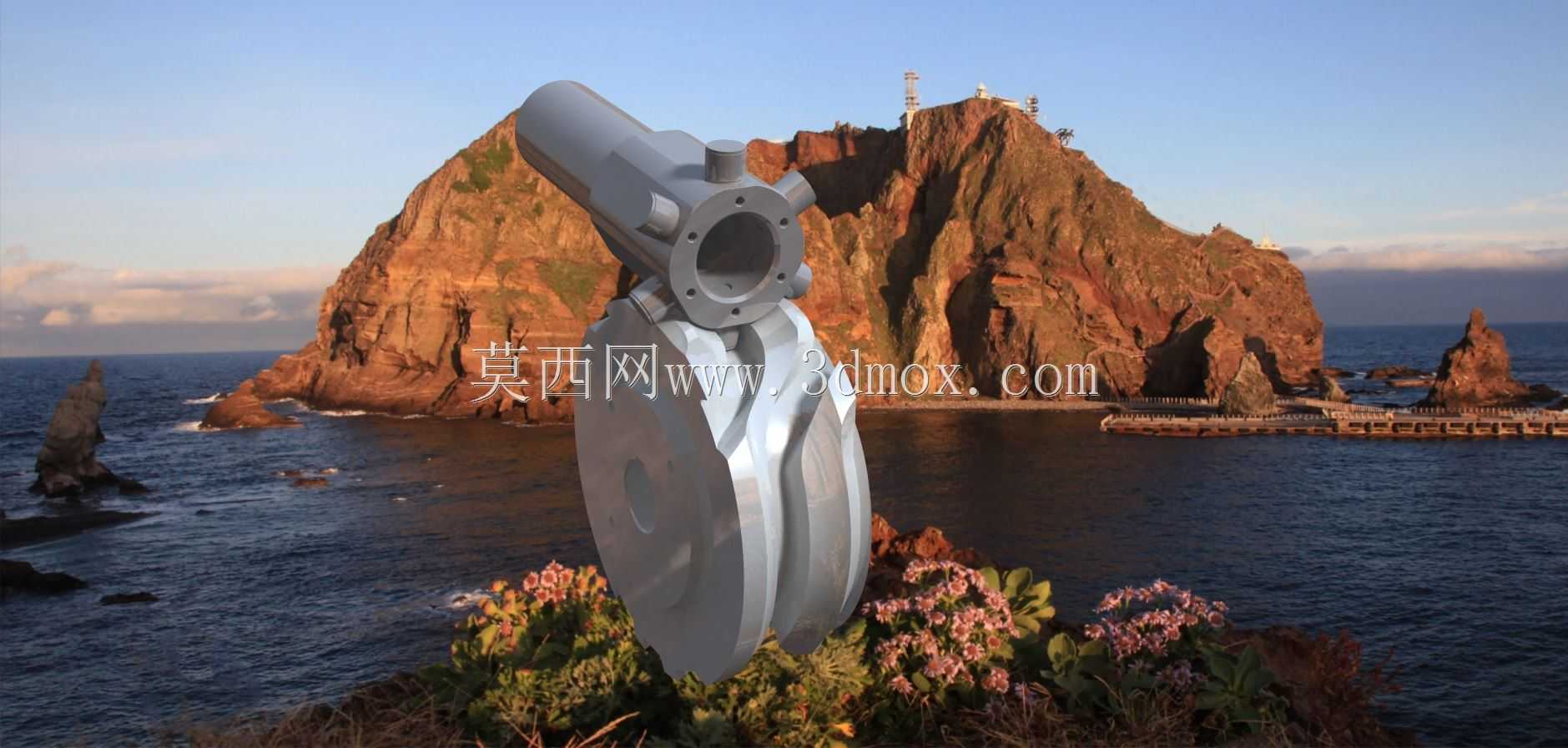

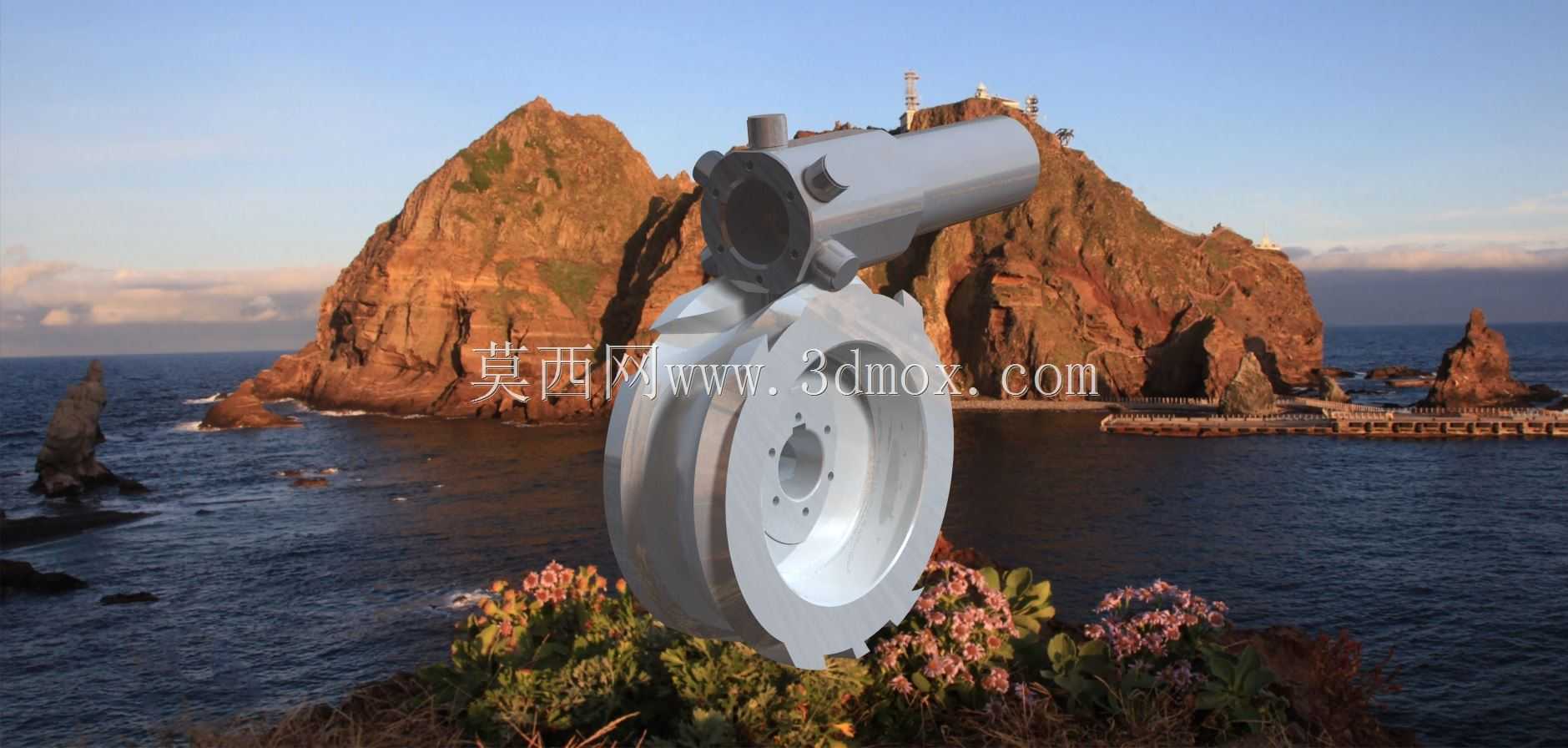

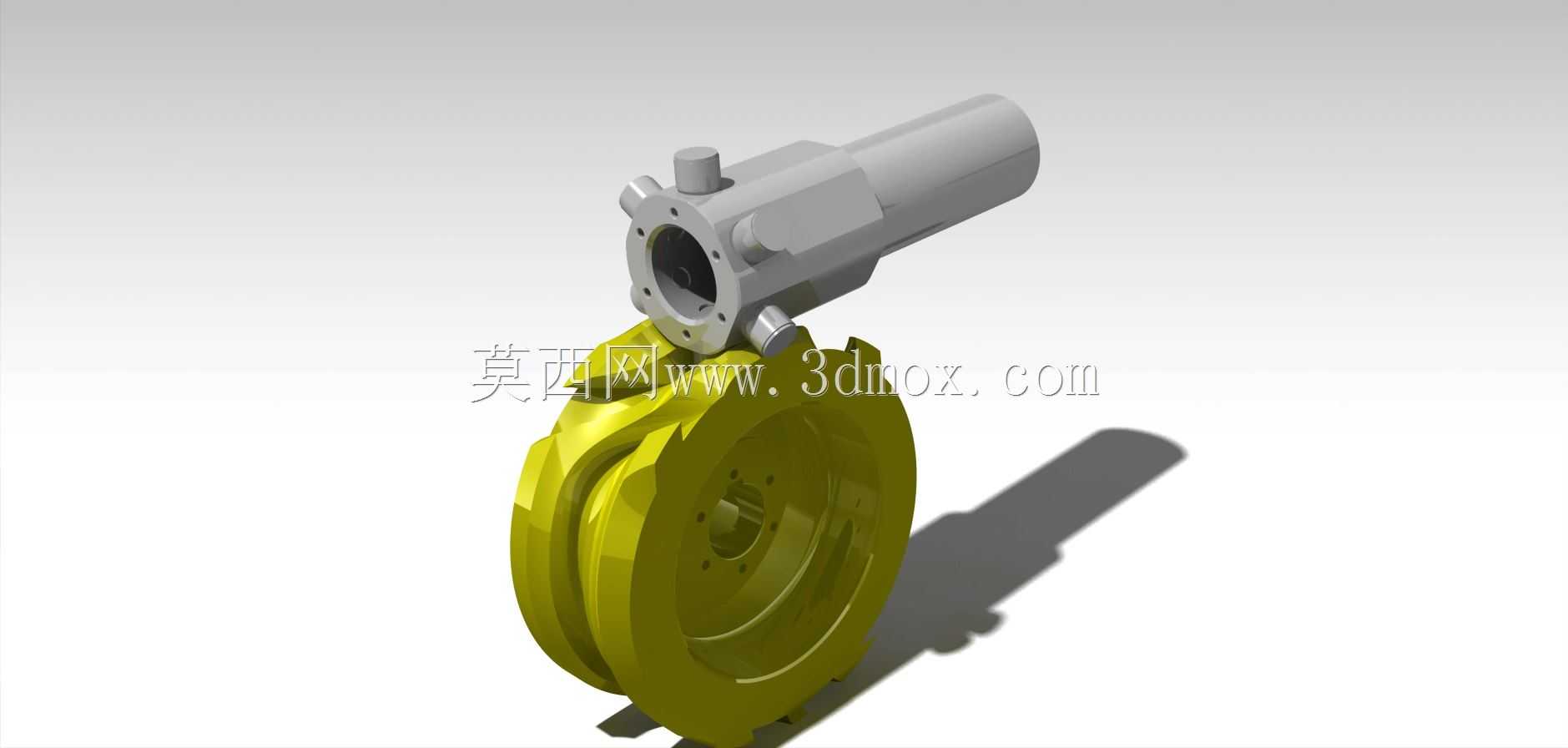

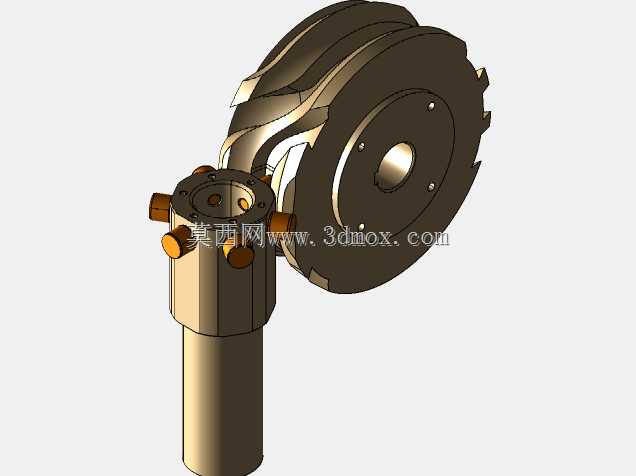

加工中心ATC换刀滚柱齿轮凸轮结构

该滚柱齿轮凸轮结构是立式、卧式加工中心自动换刀系统的核心传动执行部件，主要承担刀库与主轴之间的刀具转运、分度定位、动作时序衔接的核心功能，是保障加工中心换刀动作平稳、定位精准、换刀节拍稳定的关键结构，广泛应用于各类数控镗铣加工中心、钻攻中心的凸轮式ATC换刀机构中，可适配圆盘式刀库、链式刀库等多种主流刀库布局形式。在实际加工场景中，加工中心完成单工序切削后，主轴移动至换刀位置，该结构通过凸轮轮廓的精密曲线驱动，同步完成机械手的升降、回转、扣刀、拔刀、换刀、插刀、复位整套连贯动作，整套动作无需额外的复杂电控时序配合，完全依靠凸轮与滚柱齿轮的啮合传动实现机械刚性时序控制，相比传统的气缸、伺服电机配合的多动力换刀结构，具备动作响应快、运行冲击小、定位精度保持性好、长期运行故障率低的优势。该结构采用滚柱与凸轮轮廓啮合的传动形式，设计阶段通过对凸轮轮廓曲线的反复优化，将换刀过程中的速度、加速度变化控制在平滑区间，有效避免了刚性冲击与柔性冲击，滚柱采用可转动的圆柱结构，将传统凸轮机构的滑动摩擦转化为滚动摩擦，大幅降低了传动过程中的磨损量，提升了整套机构的使用寿命与传动效率。结构整体分为凸轮轴组件与滚柱齿轮转盘两大部分，凸轮轴采用悬臂式安装结构，轴端预留有与驱动电机连接的标准安装接口，轴身加工有两段不同轮廓的凸轮槽，分别对应机械手的直线伸缩动作与回转分度动作；滚柱齿轮转盘沿圆周方向均匀布置多组高精度滚柱，滚柱与凸轮槽精准啮合，转盘中心设置有与机械手连接的定位止口与连接孔，可直接适配标准规格的换刀机械手安装。安装边界方面，该结构整体采用紧凑型布局，凸轮轴的轴向安装尺寸与径向安装尺寸可适配多数主流规格加工中心的主轴箱侧部安装空间，转盘的回转半径经过严格核算，换刀动作全程不会与主轴、刀库、机床防护结构发生运动干涉，安装基准面经过精密加工，可保证装配后凸轮轴与转盘的垂直度、啮合间隙符合设计要求，无需复杂的现场配磨调整即可投入使用。在功能特性上，该结构可实现固定节拍的换刀动作，单次换刀周期可控制在数秒内，分度定位精度可达角分级，完全满足加工中心主轴与刀库之间的刀具定位精度要求，长期高速运行下仍能保持稳定的传动精度，不会出现滚柱卡顿、凸轮轮廓磨损导致的换刀掉刀、定位偏差等问题，可有效提升加工中心的连续运行可靠性，减少设备因换刀故障导致的停机时间。
