多轮辊式线材拉直矫正机构

该机构为多辊错位排布的线材拉直矫正装置，主要应用于金属线材加工、五金制品生产、线束预处理、焊丝加工、细金属丝拉拔送料等场景，可对成卷弯曲的细钢丝、铜丝、铝丝等各类金属线材进行连续校直作业，消除线材成卷存放、拉拔输送过程中产生的弯曲内应力，保障后续裁切、折弯、冲压、焊接等工序的进料精度，避免因线材弯曲导致的加工尺寸偏差、送料卡滞等问题。

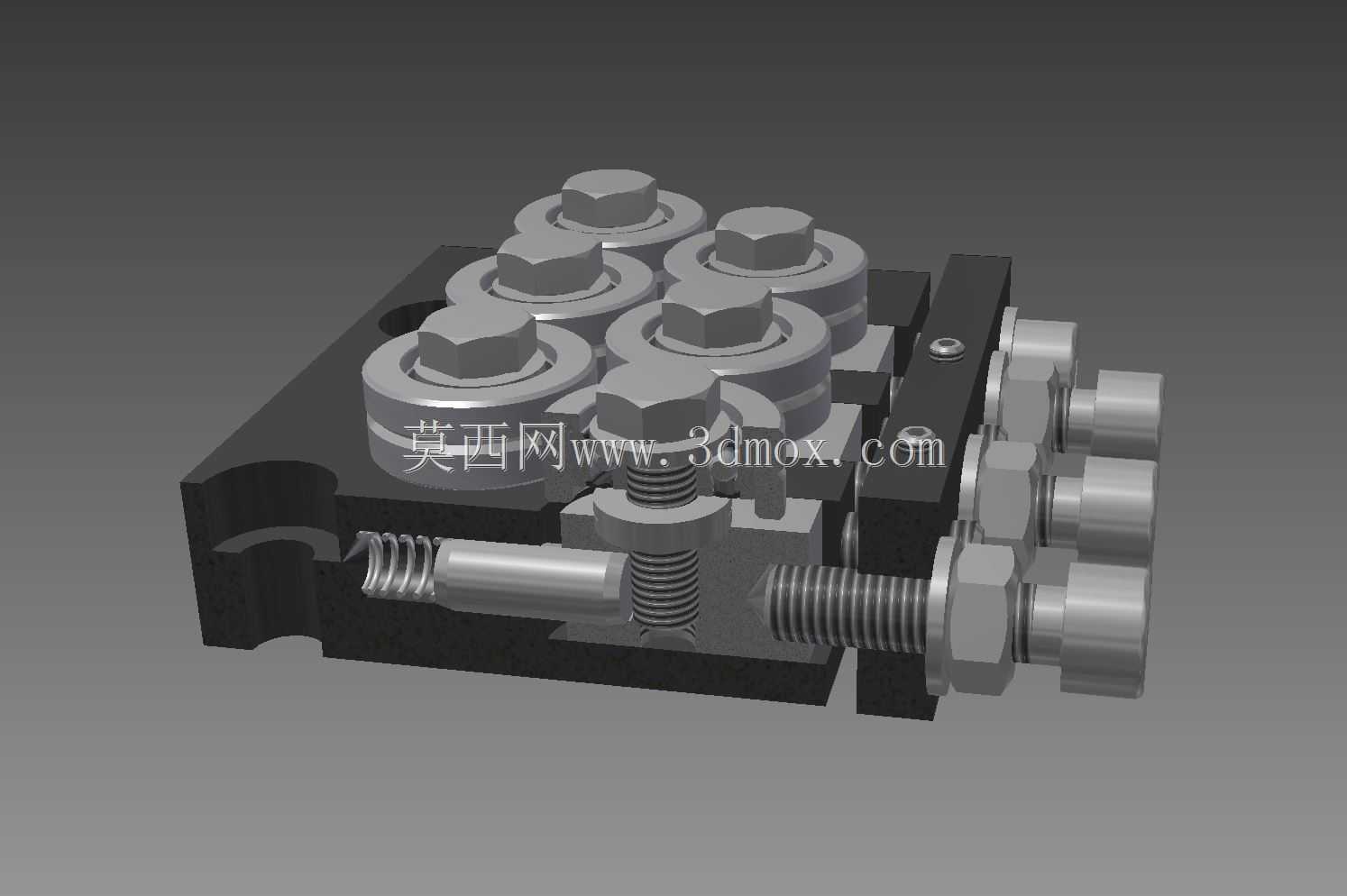

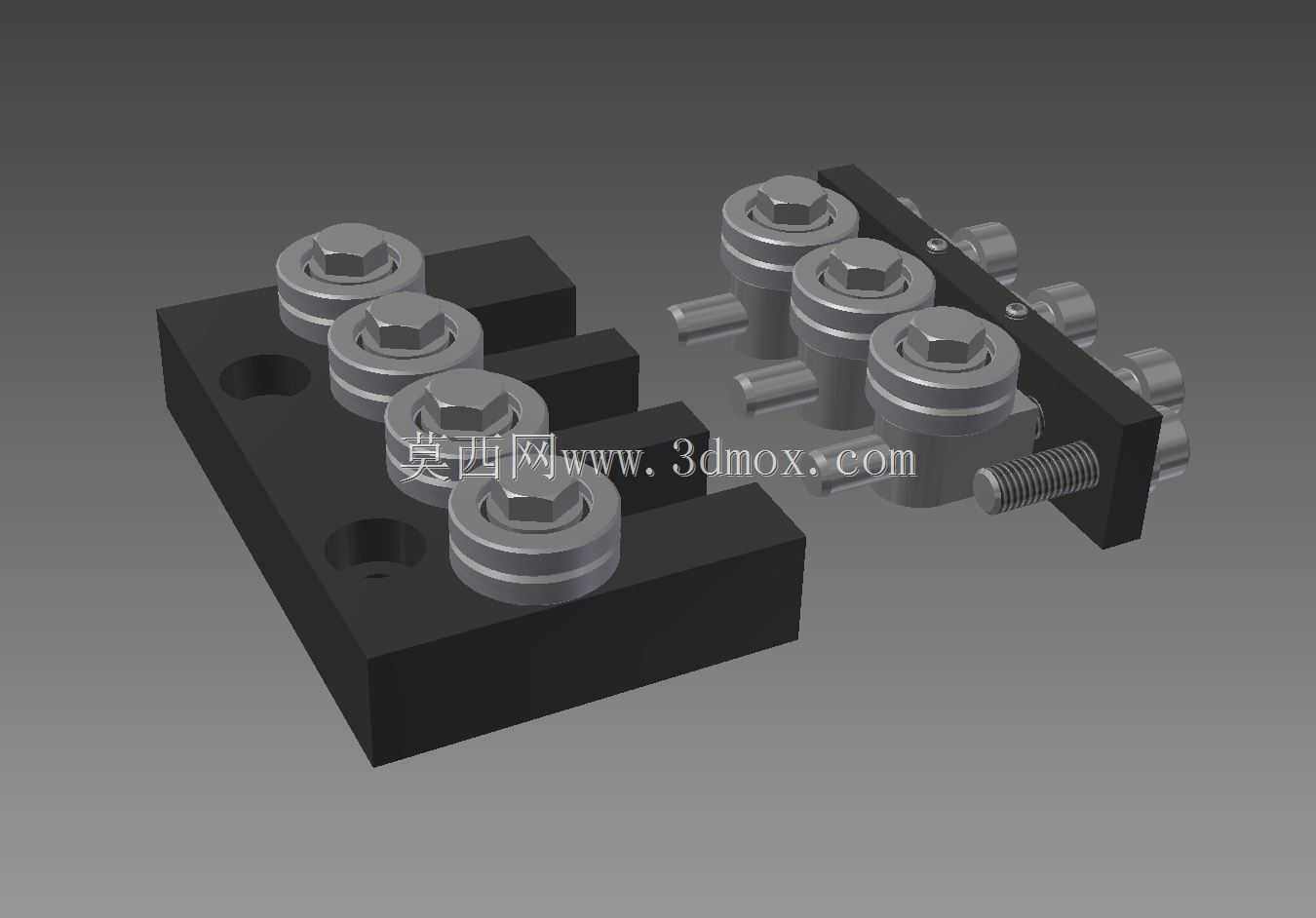

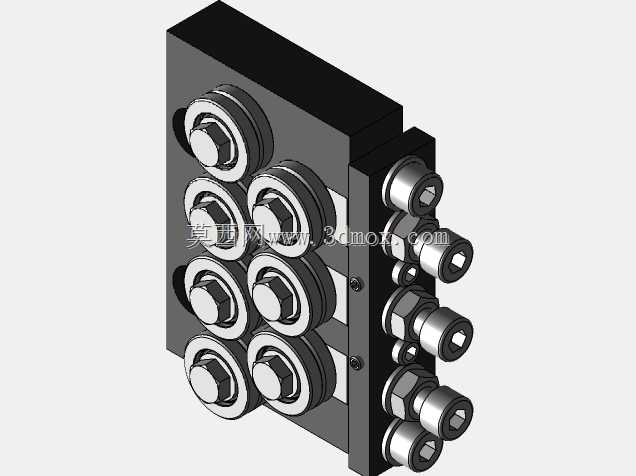

该装置采用上下双排错位布置的矫直辊结构，共设置8个主矫直辊，上下各4个呈交错排列，线材从两排辊轮的间隙中穿过时，会被多个辊轮依次施加不同方向的反复弯曲作用力，通过逐次递进的形变矫正，逐步消除线材原始的弯曲弧度，最终输出平直度符合加工要求的线材。装置侧方设置有4组可调式压紧限位组件，可通过端部的紧固件调节矫直辊的压紧间隙，适配不同线径的线材加工需求，同时可根据不同材质线材的硬度、原始弯曲程度调整矫正压力，兼顾软质有色金属线材与硬质高碳钢丝的校直需求，避免压力过大导致线材表面压伤、线径缩颈，或是压力不足导致校直效果不达标的问题。

整体结构采用模块化安装设计，主体为一体式安装基座，所有矫直辊与调节组件均集成在基座上，可直接通过基座上的安装孔位固定在送料机架、线材加工设备的进料端，安装边界规整，无需额外搭建复杂的支撑结构，适配多数常规线材加工设备的进料工位安装尺寸。矫直辊采用高硬度耐磨材质制作，辊面做光滑处理，长时间与线材摩擦不易产生磨损凹痕，也不会刮伤线材表面，保障线材加工后的表面质量。装置的调节结构采用外露式设计，操作人员无需拆解设备即可快速完成线径适配调整、压紧力校准，日常维护仅需定期对辊轮转轴加注润滑脂即可，整体结构紧凑，运行过程无额外动力需求，依靠线材输送的牵引力即可带动辊轮转动完成校直作业，可直接串联在现有线材加工生产线中，无需额外配置动力源，适配连续化的线材加工作业流程，能有效提升线材预处理工序的加工效率与成品一致性，降低人工校直的劳动强度与人为误差。
