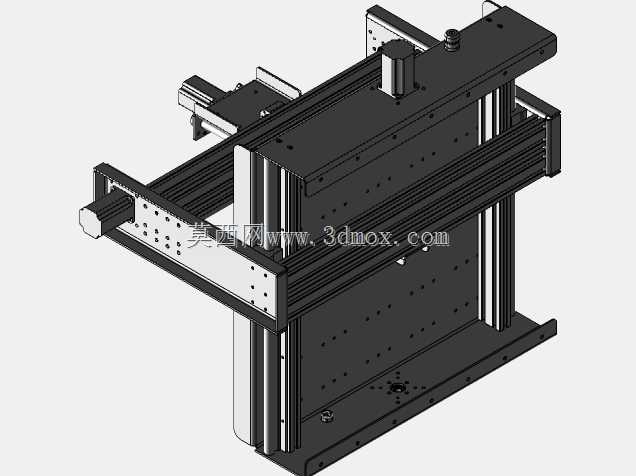

中型龙门式数控雕刻切割加工机架结构

这款中型龙门式数控加工机架，主要面向小型加工工坊、广告制作门店、教学实训场景以及个人DIY加工领域使用，可适配不同的加工主轴完成亚克力、PVC板、软金属、实木板材、人造石等多种材质的雕刻、切割、铣削、开槽作业，能够覆盖小尺寸工艺品加工、广告字切割、教学演示件制作、小型五金件粗加工等常见的加工需求，相比大型工业级数控加工设备，它的占地空间更小，部署灵活，对厂房层高、地面承重的要求更低，同时保留了数控加工的高精度特性，适合小批量、多品类的柔性加工场景使用。

从功能特性来看，该机架采用经典的动龙门结构设计，横向移动的龙门架搭载Z轴加工主轴组件，配合固定的工作台面完成三轴联动加工，X轴方向采用双侧同步传动的布局，有效避免单侧传动带来的偏载抖动问题，提升长行程移动时的运行平稳性；Y轴传动组件集成在龙门横梁上，带动Z轴滑台完成前后方向的进给，Z轴滑台采用垂直导向布局，可搭载不同功率的风冷或水冷加工主轴，满足不同材质的切削力度需求，各轴的导向部件均采用线性导轨搭配滑块的组合，摩擦阻力小，进给精度高，能够保证长时间加工的尺寸一致性。

在设计思路上，这款机架优先兼顾结构刚性与装配便捷性，主体承力部件采用标准化铝型材搭配加厚连接钣金拼接而成，既保证了整体框架的抗形变能力，减少加工过程中的共振问题，又降低了整体机架的自重，方便用户自行组装调试；各轴的安装基准面都做了统一的平面度公差设计，用户在装配传动部件、导向部件时不需要额外做大量的基准修配工作，能够快速完成整机组装，同时机架上预留了通用的传动组件安装孔位、走线槽位、主轴安装位以及限位开关安装位置，可适配市面上常见的步进电机、伺服电机、传动丝杠、同步带等传动配件，方便用户根据自身的预算和加工需求灵活选配电控与传动部件。

从外形尺寸与安装边界来看，该机架的有效加工行程为500x500x150mm，能够覆盖常规A2幅面以内的板材加工需求，整体框架的外部尺寸在有效行程基础上预留了传动组件、电机、护罩的安装空间，部署时只需要在工作台位置预留出对应的操作空间，预留好电控箱的摆放位置即可完成安装，不需要额外做复杂的地基固定，普通的平整硬质地面就可以满足安装使用要求，工作台面采用平整的安装面板设计，用户可以根据自身需求加装T型槽工作台、真空吸附台面或者工件夹具，适配不同的工件装夹需求。
