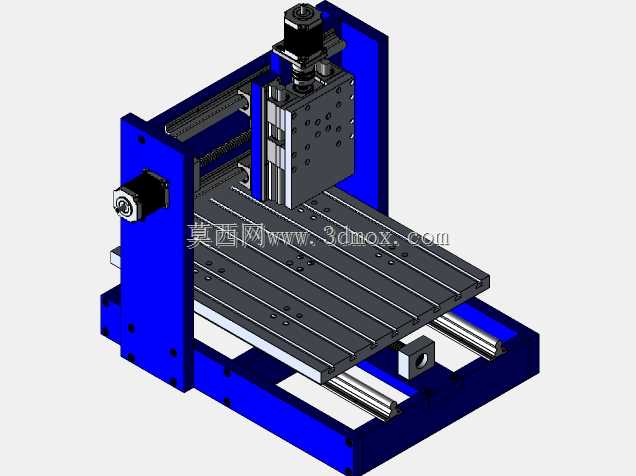

小型桌面级三轴数控加工设备结构设计

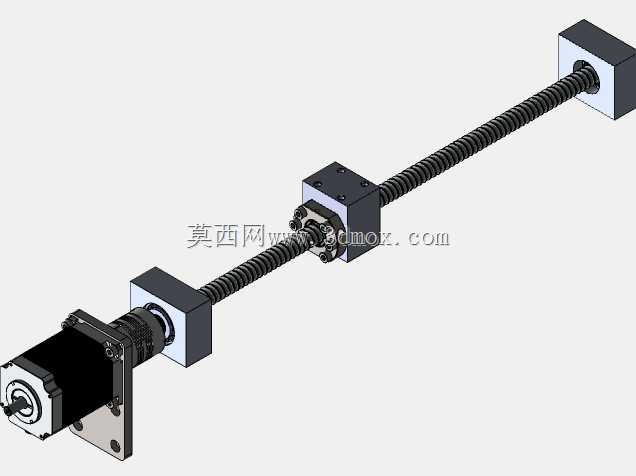

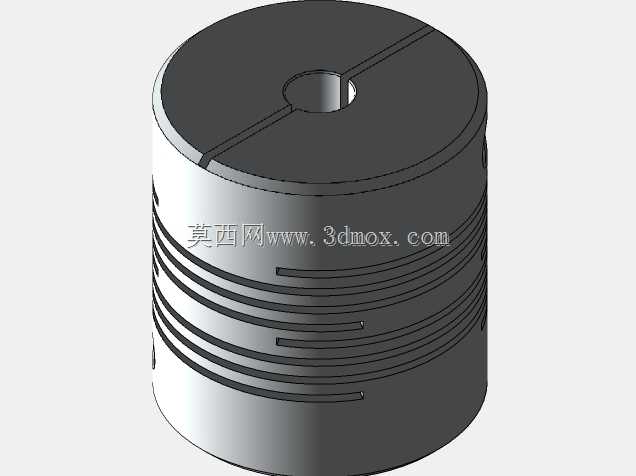

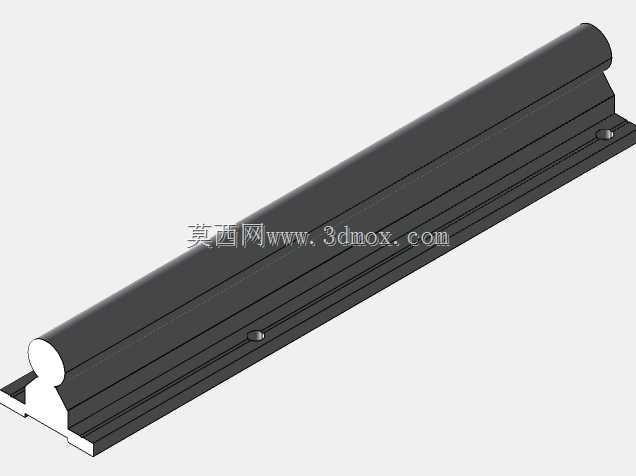

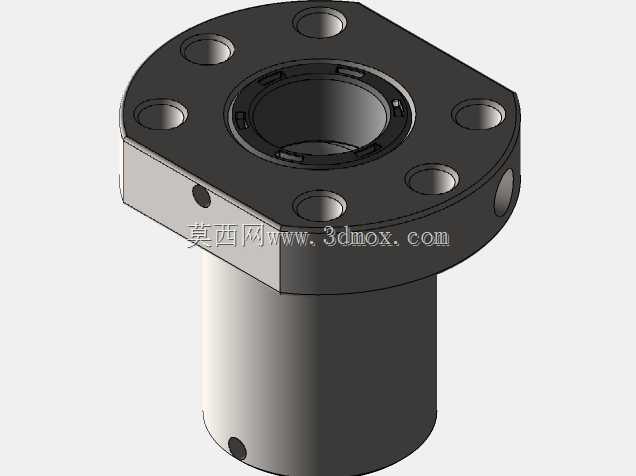

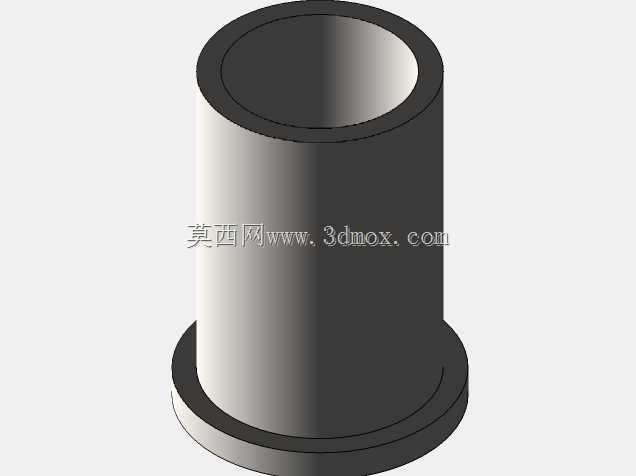

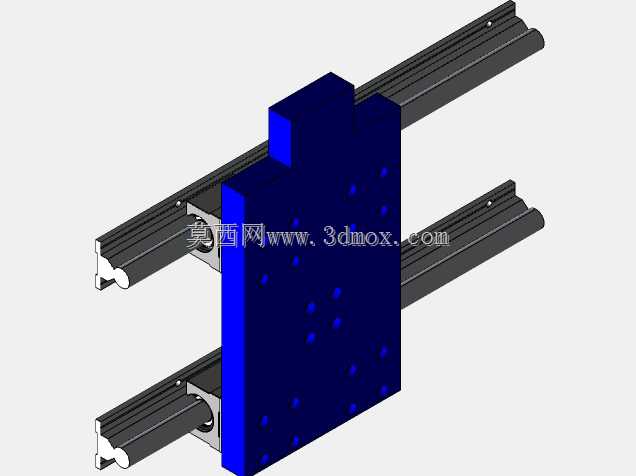

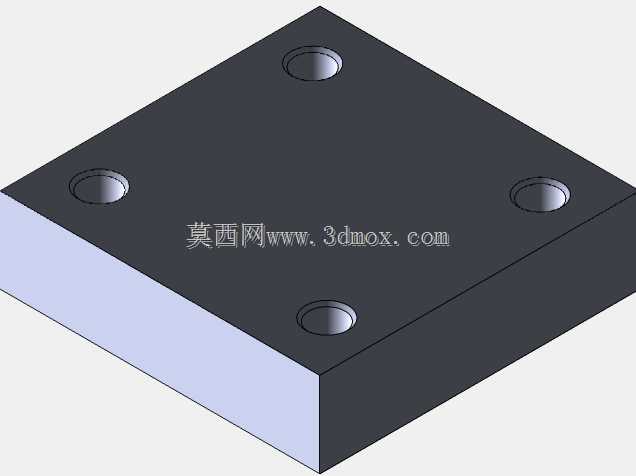

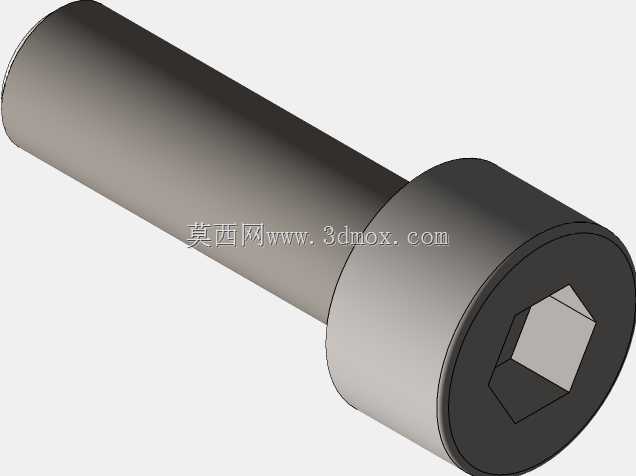

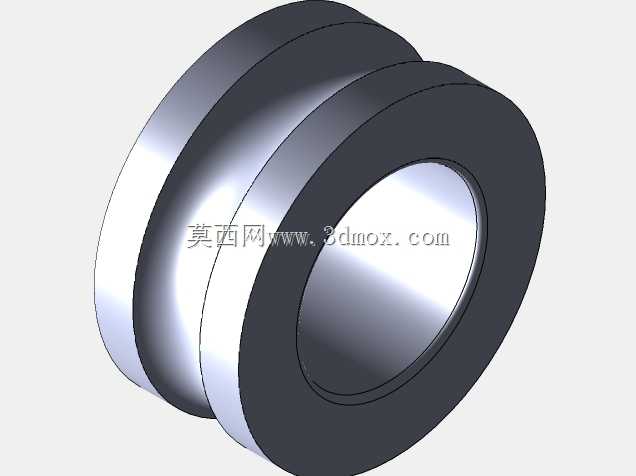

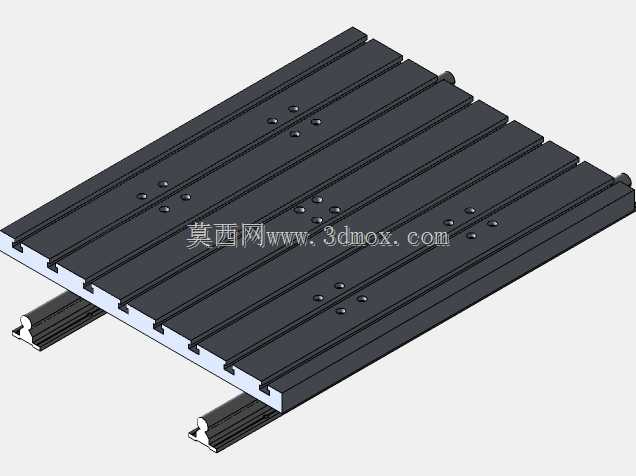

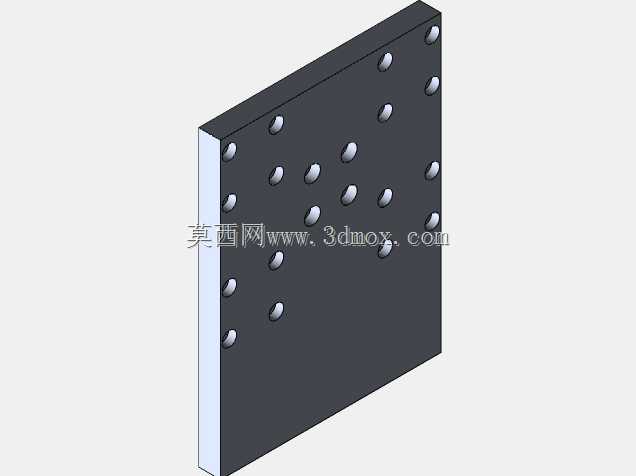

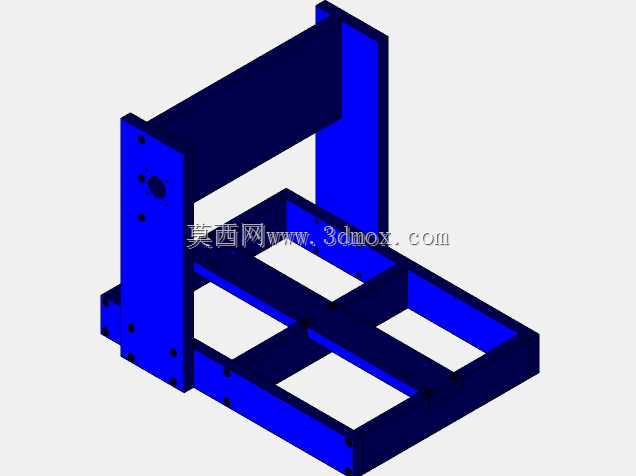

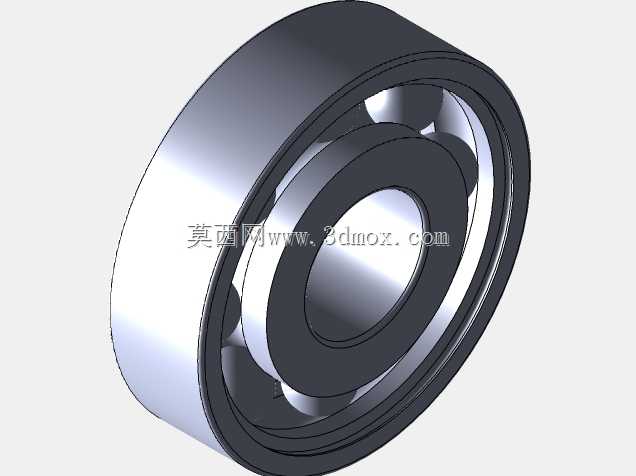

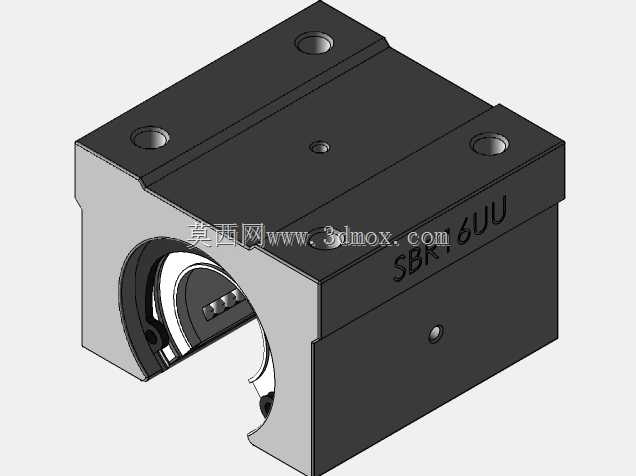

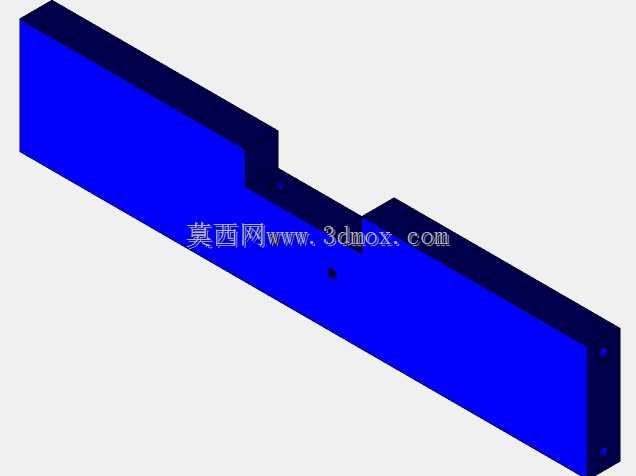

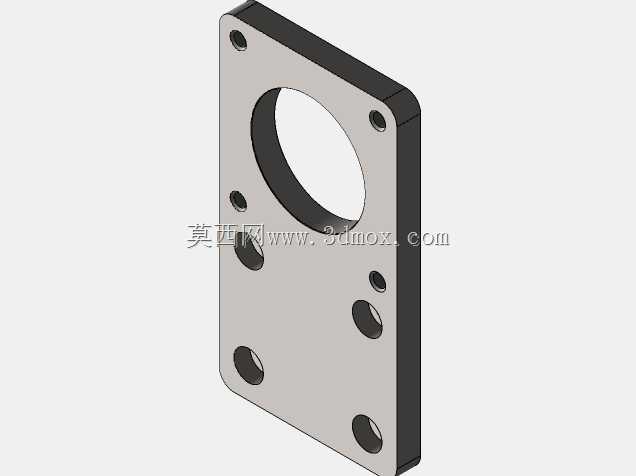

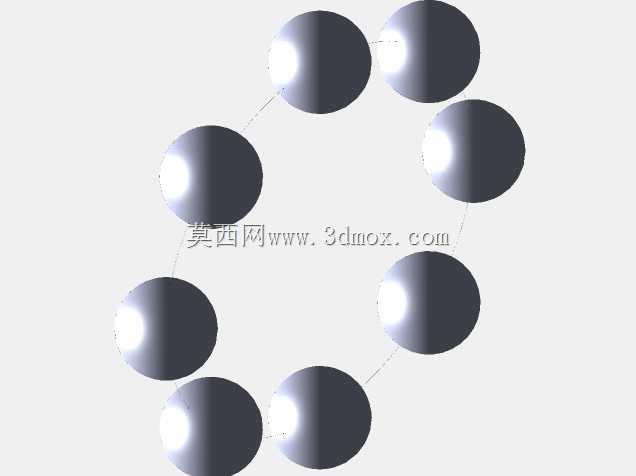

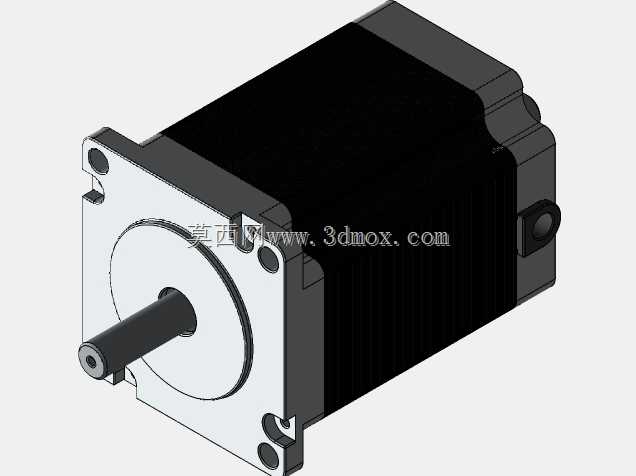

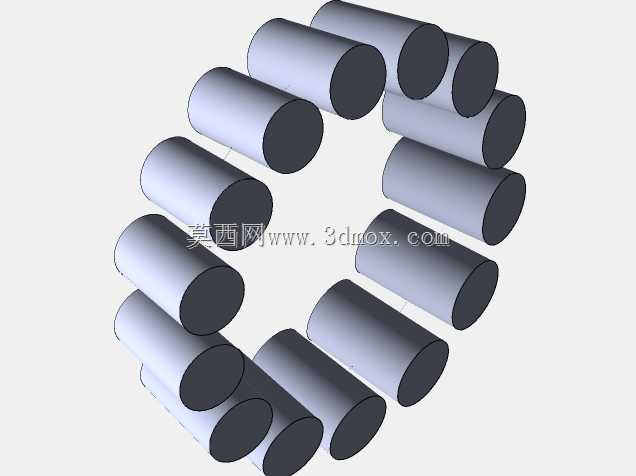

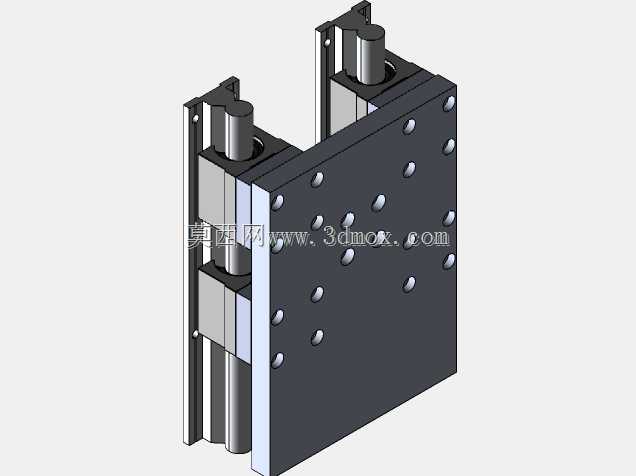

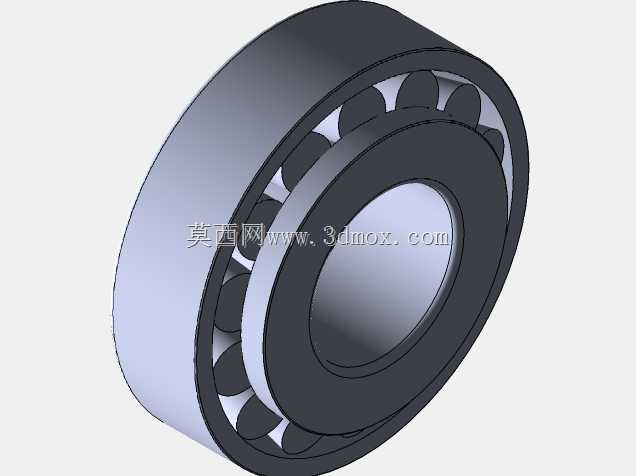

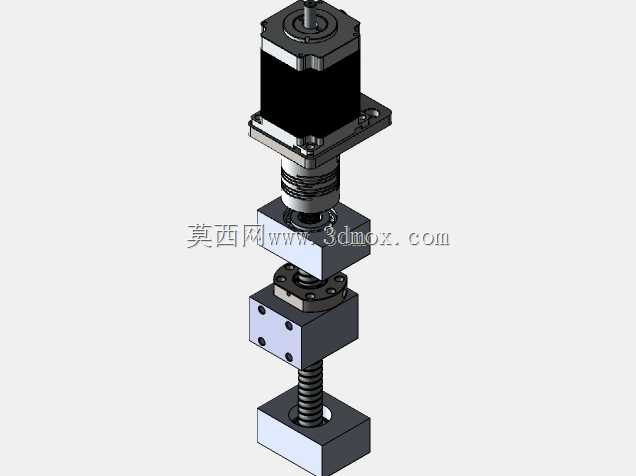

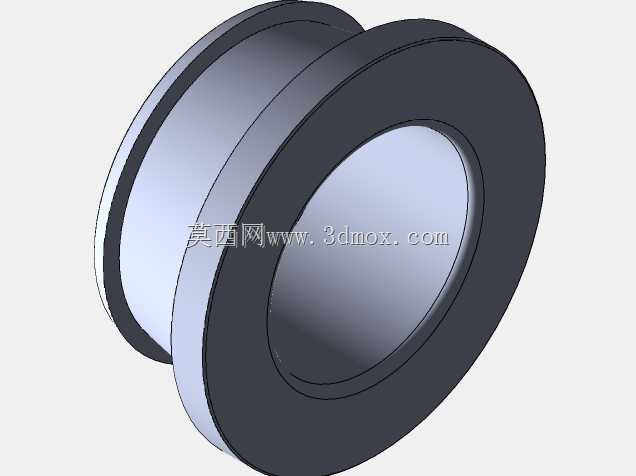

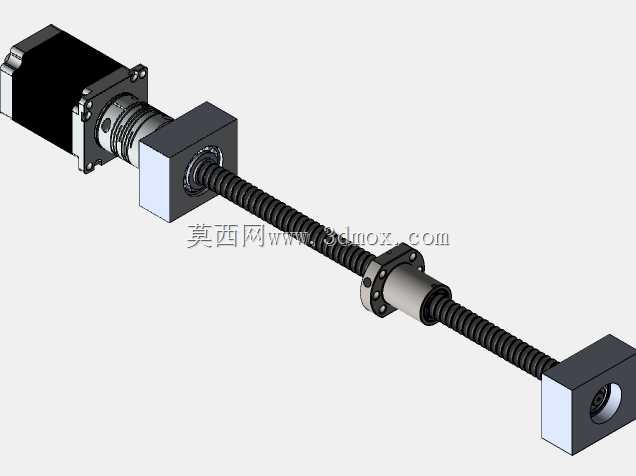

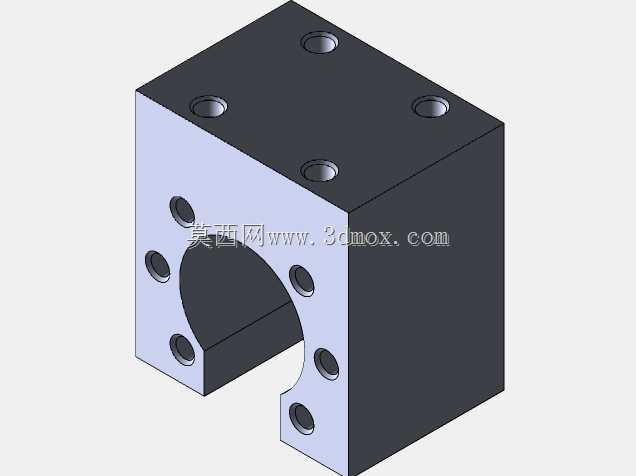

这款小型三轴数控加工设备，主要面向个人加工工坊、创客空间、职业院校实训教学以及小型精密零件打样场景设计，能够满足小尺寸金属、非金属工件的铣削、钻孔、轻量雕刻等加工需求，填补了大型工业机床无法适配的小空间、小批量、柔性化加工场景空白，尤其适合桌面式作业环境使用，无需占用大面积厂房空间，普通工作台面即可完成安装部署。设备采用经典的定梁龙门式三轴布局，Z轴主轴组件沿垂直方向布置在横梁导轨上，可实现上下方向的进给运动，负责加工深度方向的尺寸控制；X轴组件搭载加工工作台，沿床身底座的纵向导轨实现前后方向进给，Y轴组件带动横梁沿床身两侧的横向导轨实现左右方向进给，三个运动轴相互垂直，能够覆盖工作台面全范围的加工行程，可完成平面铣削、轮廓铣削、点位钻孔、浅槽加工等多种常规机加工工序。在设计思路上，这款设备优先兼顾结构刚性与组装便捷性，床身主体采用框架式钢板拼接结构，在受力集中的导轨安装位、主轴固定位做了加厚加强处理，既保证了加工过程中设备的整体稳定性，减少切削振动带来的加工精度偏差，又控制了整体设备重量，方便单人完成搬运与位置调整。导轨部分采用线性滑轨搭配滚珠丝杠的传动组合，相比传统光杆传动具备更高的传动精度与重复定位能力，能够保障小尺寸零件加工的尺寸一致性，主轴采用高速风冷电主轴配置，可适配不同直径的铣刀、钻头等加工刀具，满足不同材料的切削转速需求。从安装边界来看，设备整体外形紧凑，底座占地尺寸适配常规1.2米宽度的工作台摆放，安装时只需保证台面水平、预留足够的上下料操作空间即可，无需额外做地基固定；工作台面采用T型槽结构设计，可搭配通用夹具快速完成不同形状工件的装夹固定，操作门槛较低，即使是具备基础数控操作知识的使用者，经过简单调试即可上手完成常规加工任务。设备的走线全部采用内置隐藏式布置，既避免加工过程中切屑、切削液对线路造成损伤，也让整体外观更加整洁利落，适配桌面作业场景的使用观感。
