工业级螺纹旋转动力执行头结构设计

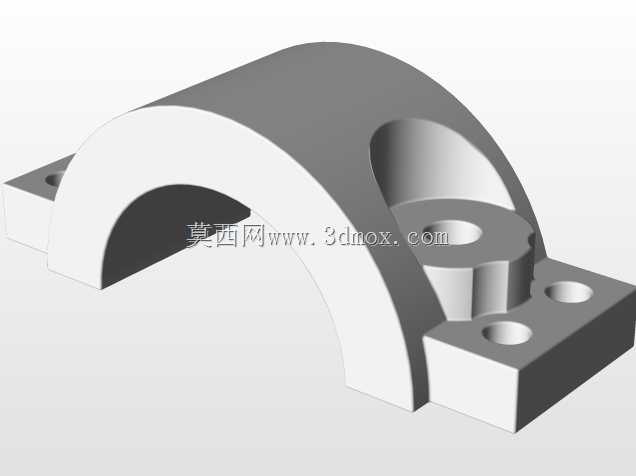

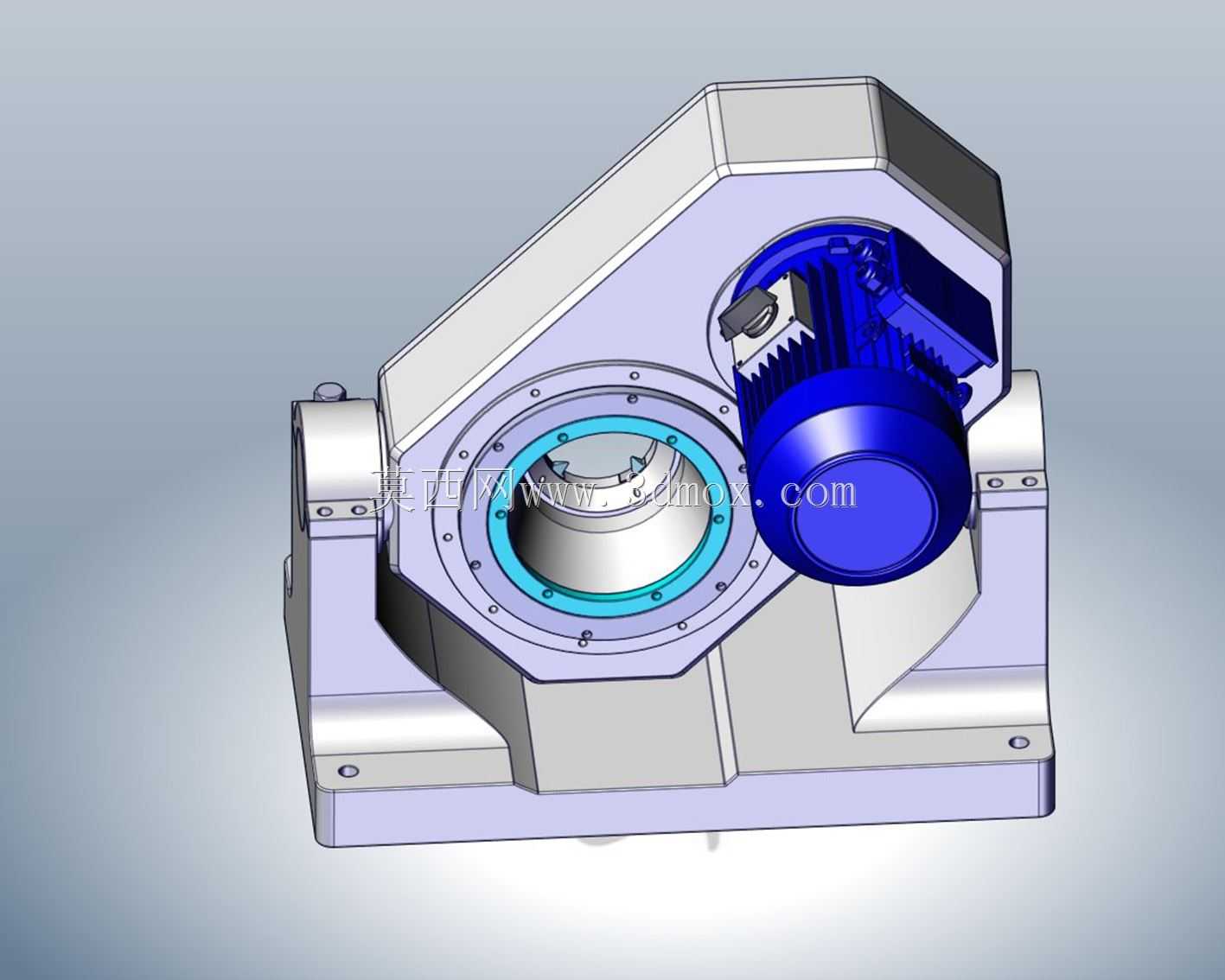

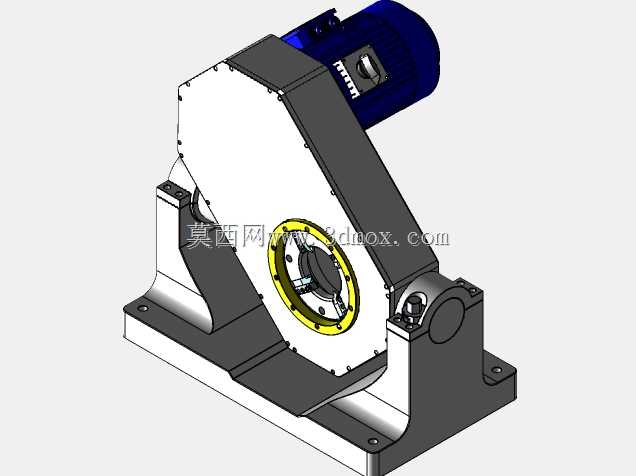

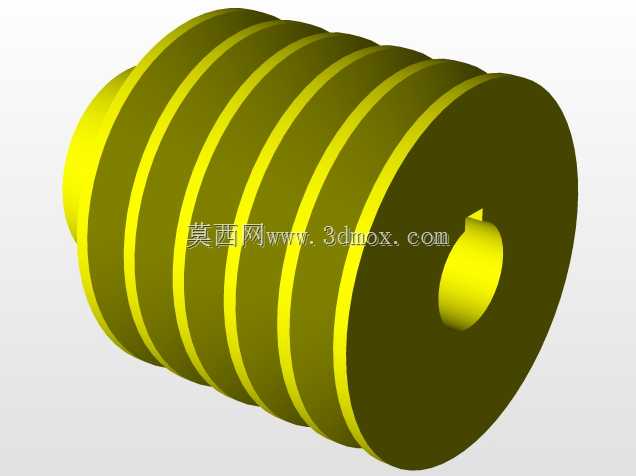

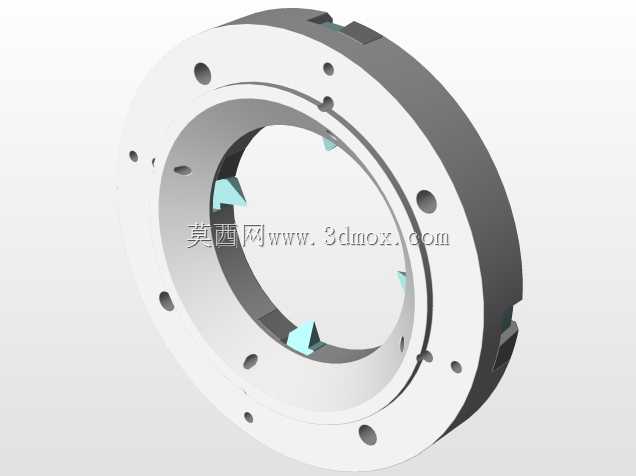

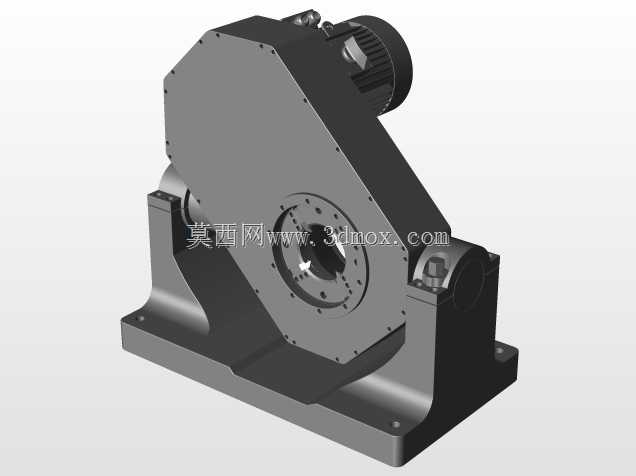

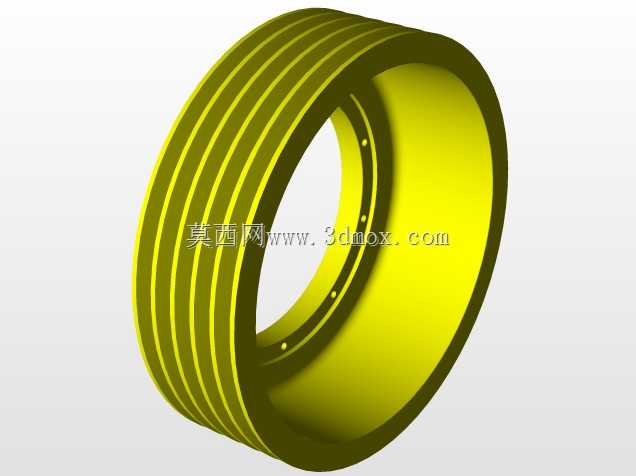

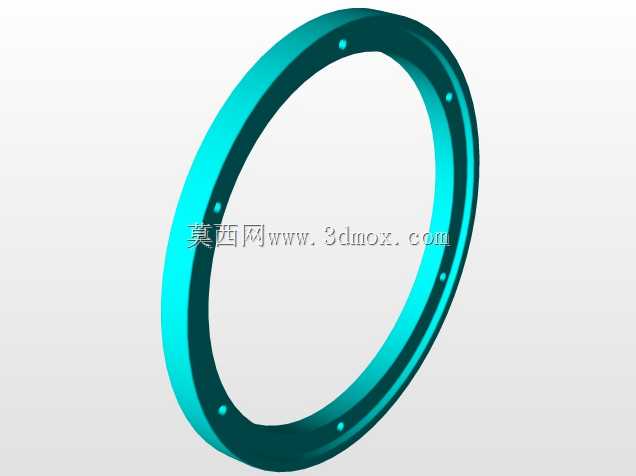

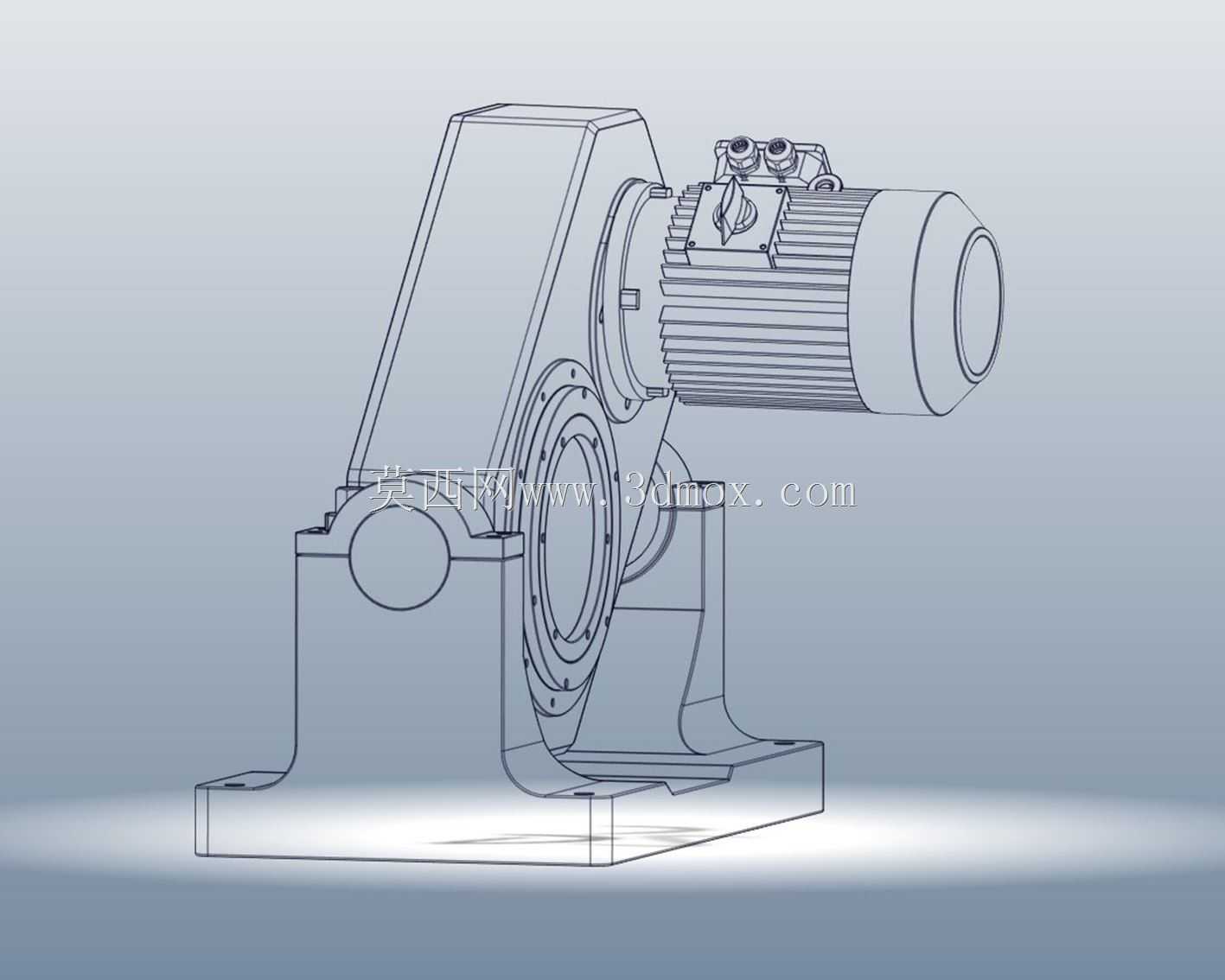

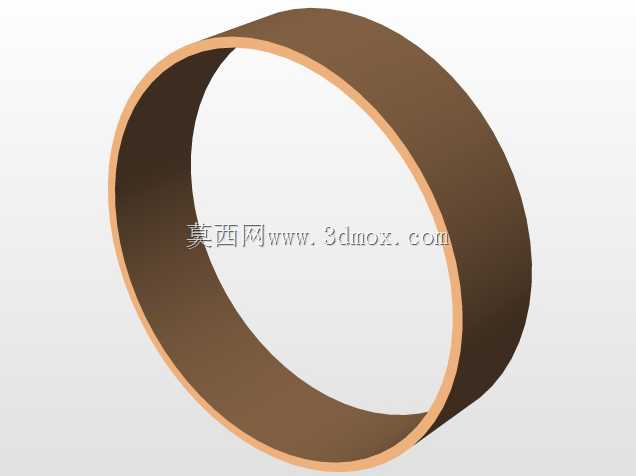

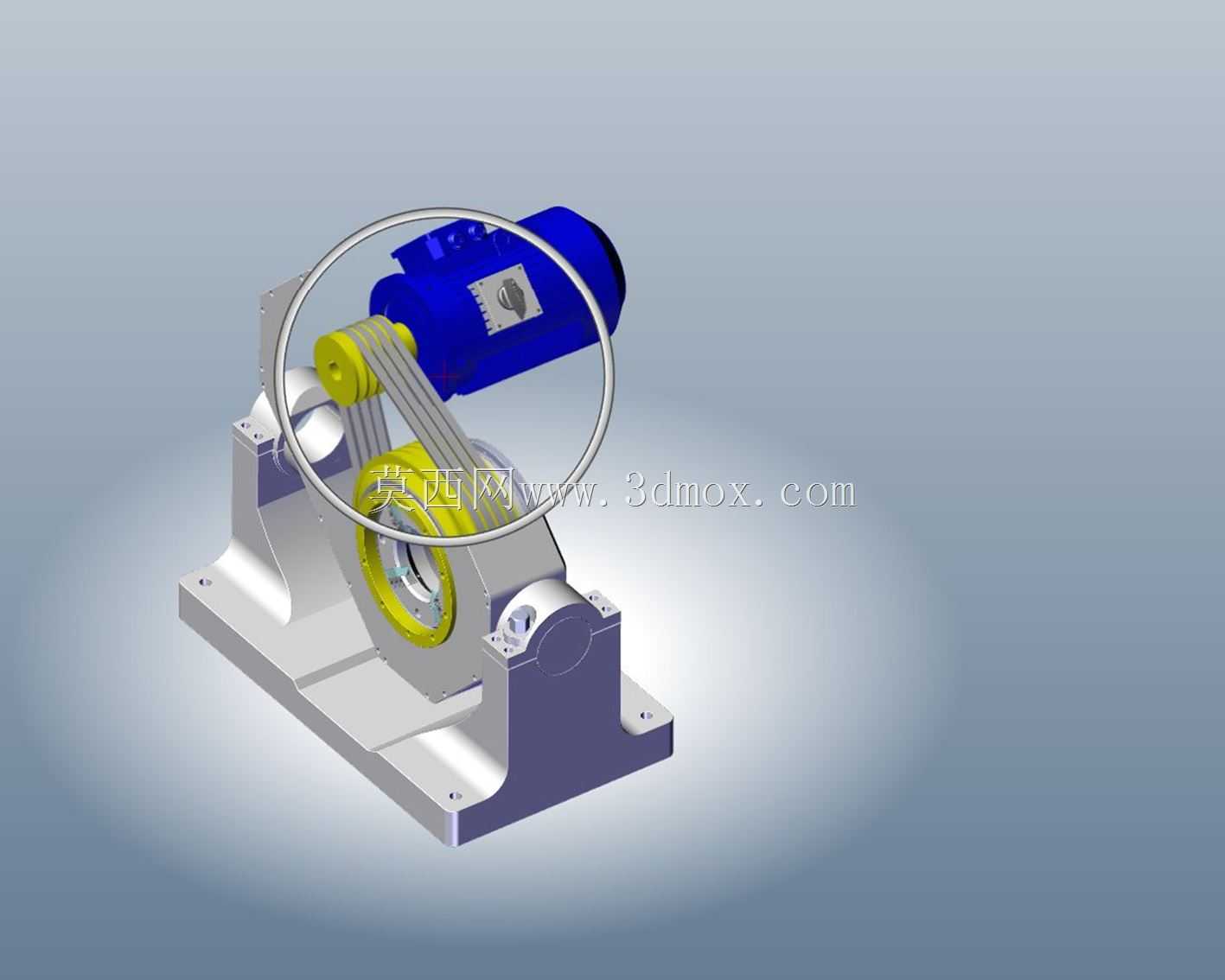

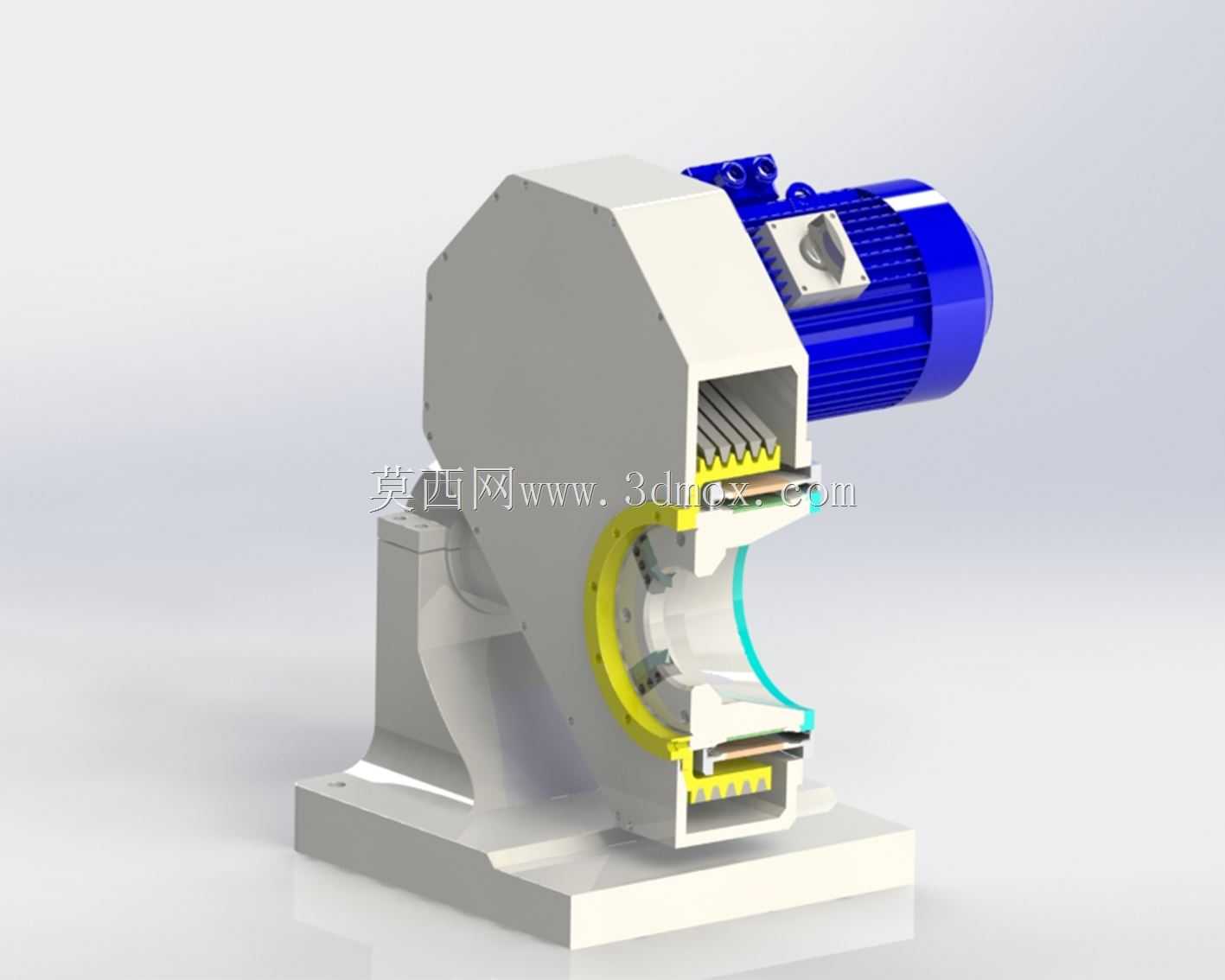

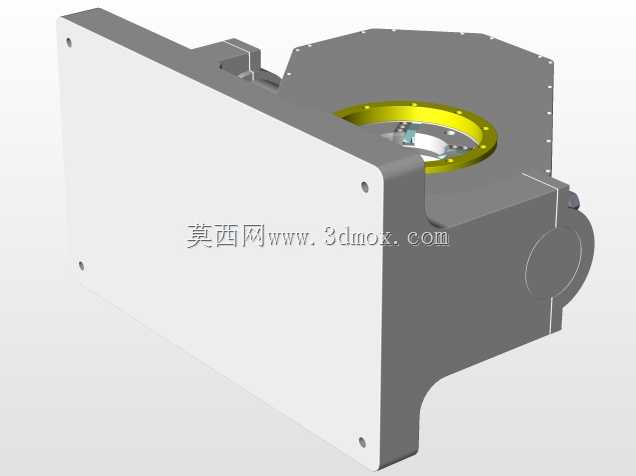

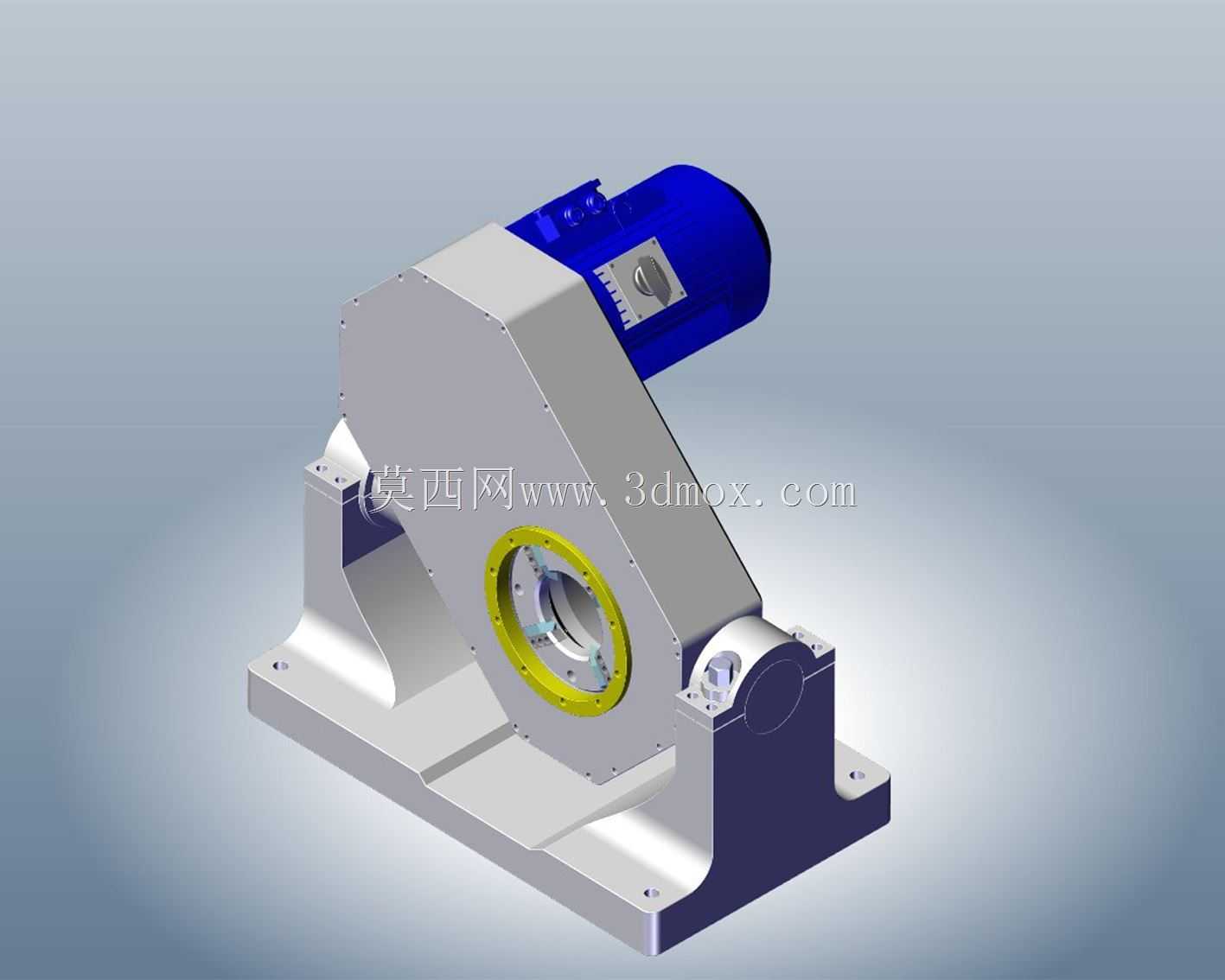

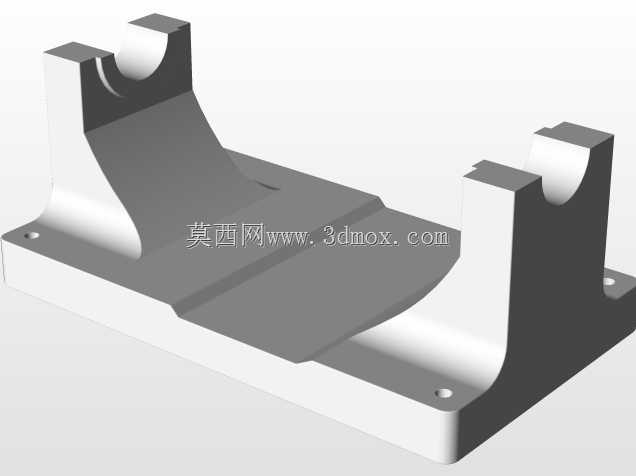

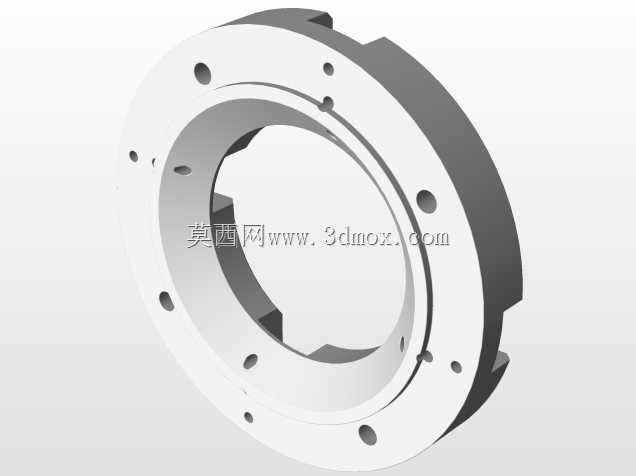

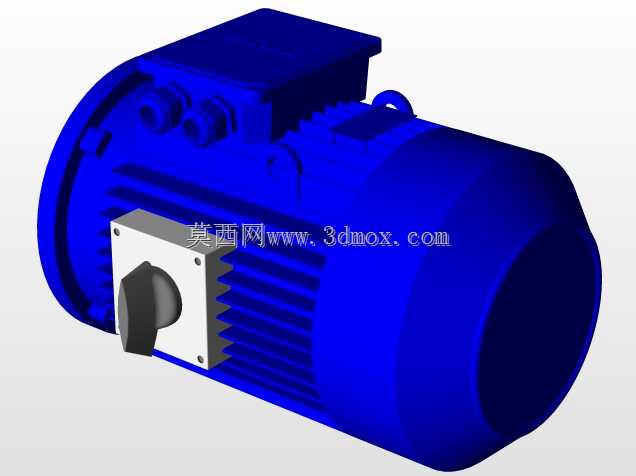

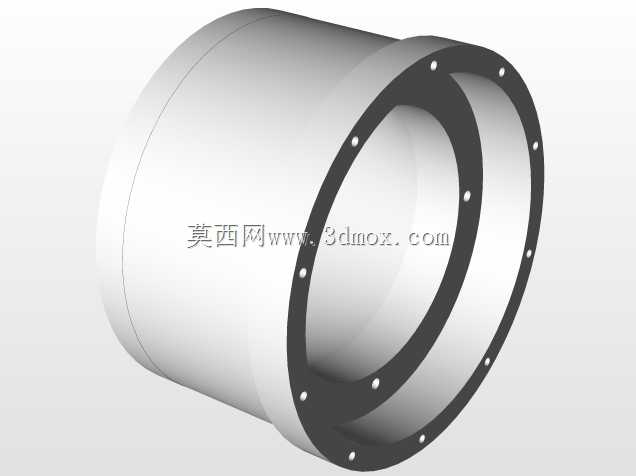

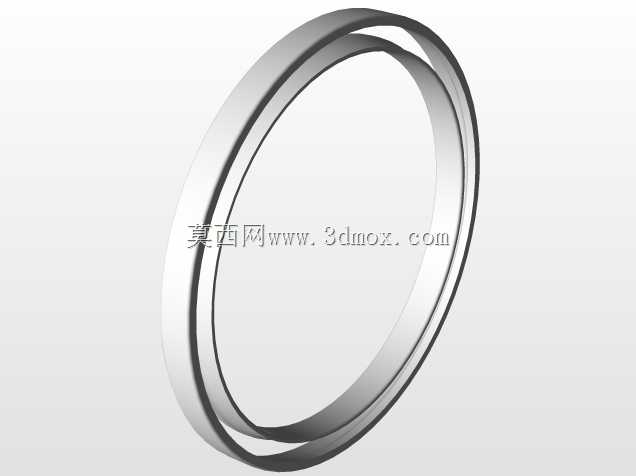

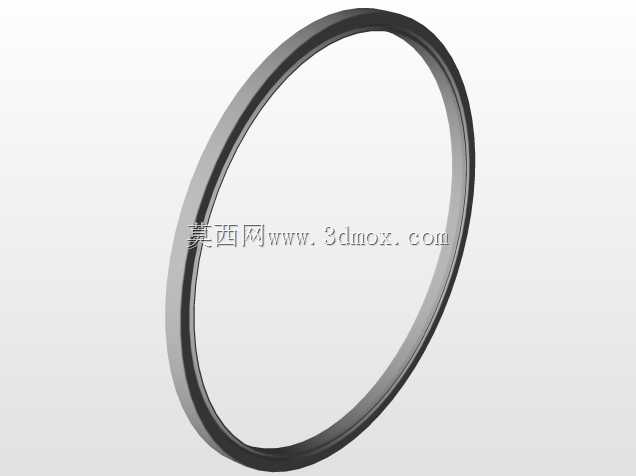

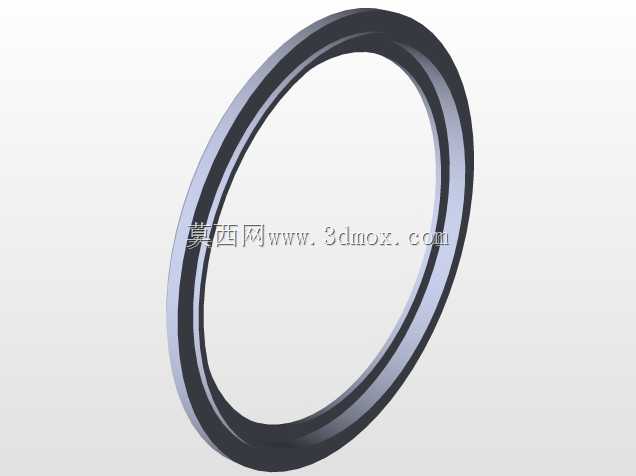

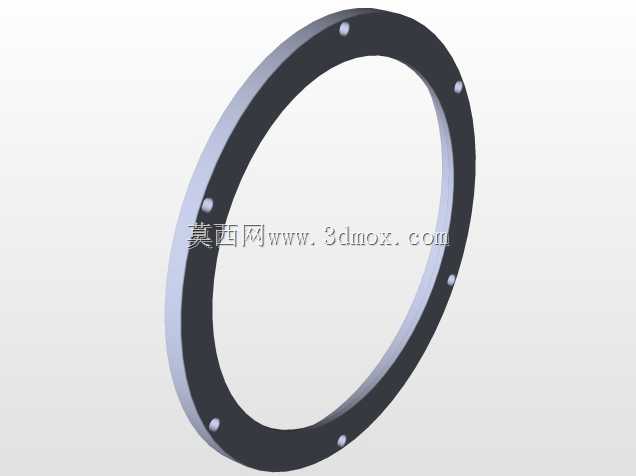

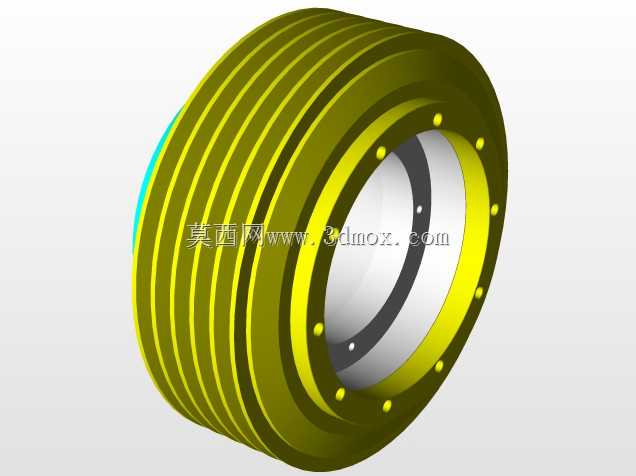

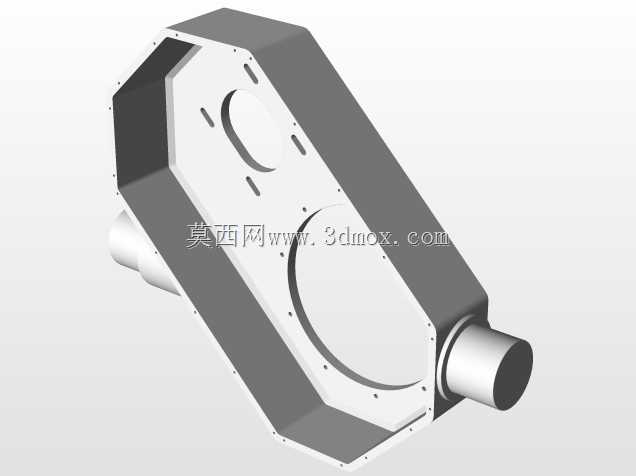

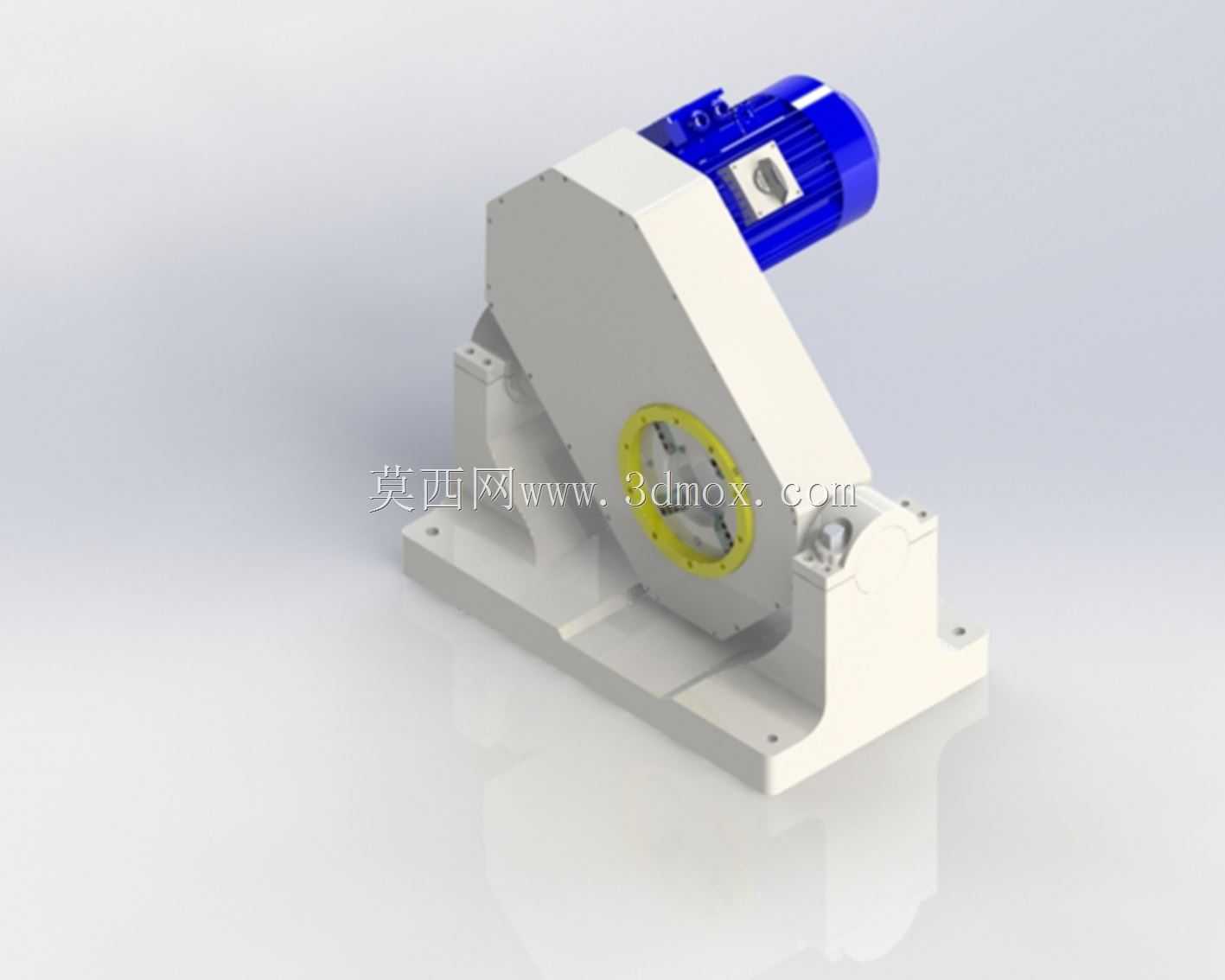

这款螺纹旋转头是面向精密螺纹加工、管件旋接装配、自动化旋拧工位打造的核心执行部件，主要应用在五金管件加工生产线、汽车零部件装配工位、水暖器材组装设备、阀门生产流水线等场景中，可独立作为旋拧执行端搭载在自动化专机、机械臂末端，也可配套在专用螺纹加工设备上完成内、外螺纹的旋合加工与工件对接作业，替代人工完成大扭矩、高精度的重复旋拧动作，大幅降低装配与加工环节的人工劳动强度，提升螺纹对接的同轴度与作业一致性。从功能特性来看，该旋转头集成了动力输入、扭矩传递、旋转支撑、安装定位四大核心模块，侧置的动力接入端可适配标准动力输出单元，通过内部的传动结构将动力稳定传递至前端带定位止口的旋转工作端，前端法兰式接口可快速更换不同规格的螺纹夹具、丝锥夹头或者旋接套，适配M6到M30区间的标准螺纹作业需求，内部的支撑结构采用双侧对称轴承布局，可承受旋拧作业过程中的径向载荷与轴向反推力，避免长时间作业出现旋转轴偏摆、传动间隙变大的问题，保障螺纹旋合过程的同轴度误差控制在0.02mm以内，有效防止螺纹错牙、滑牙等不良问题。在设计思路上，整体采用分体式箱型承载结构，主体支撑壳体采用一体化铸造成型后做精密机加工，既保证了整体结构的刚性，又通过合理的筋位布局降低了整体自重，底部的L型安装底座设置了多组对称的安装定位孔，可直接固定在设备工作台面或者专机的安装立板上，安装基准面经过精磨处理，保障动力输入轴与前端旋转轴的平行度符合传动要求；壳体侧面预留了观察与维护窗口，可定期检查内部传动件的润滑与磨损情况，无需完全拆解壳体即可完成日常维护保养。从安装边界来看，该旋转头整体采用卧式偏置布局，动力单元侧置在箱体上部，不会额外增加前端作业端的轴向长度，整体安装底座的固定孔位采用标准孔距设计，可兼容多数现有自动化装配设备的安装工位，前端旋转法兰的端面到底座安装面的高度经过精准核算，可适配常规输送线的工件高度，无需额外增设增高调节座即可直接对接线上工件；整体结构的边角均做了倒角处理，避免安装调试过程中出现磕碰划伤，壳体外部的喷涂工艺可适配车间多油污、多切削液的作业环境，具备不错的防锈防腐蚀能力，可长时间在工业生产车间环境下稳定运行。
