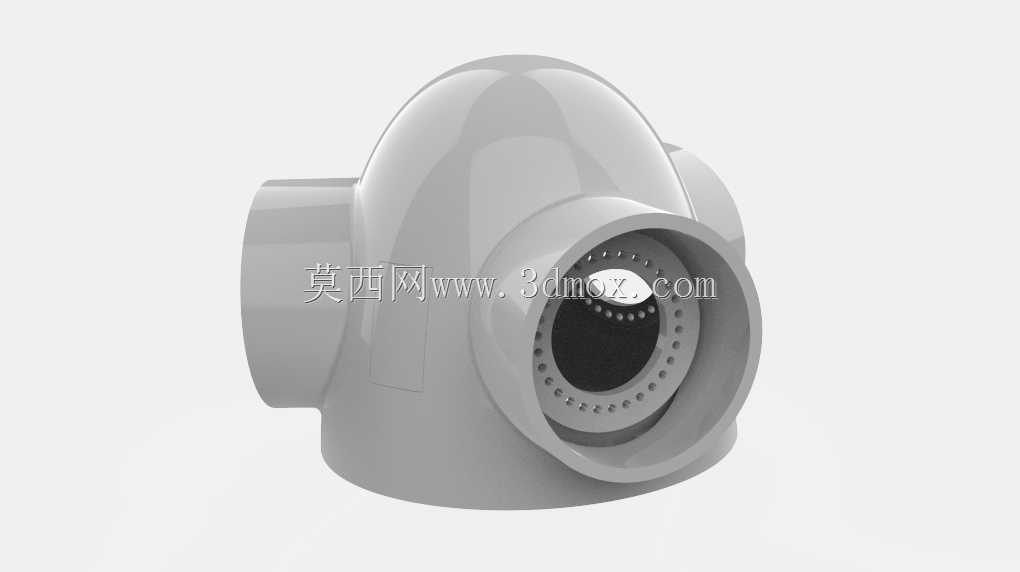

1:50型带前锥封闭舱口转子轮毂式风力机结构

这款转子轮毂式风力机核心部件，是小型分布式风力发电场景中风轮总成的核心承载结构，主要应用于户用离网供电、偏远山区微电网补能、沿海滩涂分布式风电、通信基站备用供电等场景，承担着连接风力机叶片与主轴、传递风轮捕获的气动转矩、整合变桨调节机构安装空间的核心作用，是风力机将风能转化为旋转机械能的关键枢纽部件。从实际用途来看，该轮毂结构适配三叶片水平轴风力机布局，三个周向均匀分布的接口用于安装叶片根部连接法兰，能够在额定风速下稳定承载叶片传递的交变气动载荷，同时集成的前锥结构可以优化轮毂前端的气流绕流状态，减少来流在轮毂正面的涡流损耗，提升风轮整体的风能捕获效率；侧面设置的带封闭舱口的吊点结构，一方面满足轮毂生产装配、现场吊装过程中的起吊定位需求，封闭舱口设计可以在吊装完成后封堵吊点安装孔，避免雨水、沙尘进入轮毂内部侵蚀变桨传动部件与电气接线，降低户外长期运行的维护频次。在产品功能特性上，该轮毂采用一体化流线型外壳设计，整体外轮廓做了大圆角过渡处理，能够降低风轮旋转过程中轮毂自身的风阻，同时外壳的曲面造型可以引导来流平滑流向叶片根部区域，减少叶片根段的流动分离损失；三个叶片安装接口的端面设置了环形阵列的连接螺栓孔，能够匹配标准的叶片根部法兰连接尺寸，保证叶片安装的同轴度与连接强度，接口内部预留了足够的变桨轴承安装空间与走线通道，可以容纳变桨驱动机构、桨距角传感器的布线与安装需求。从设计思路来看，该结构采用等强度设计理念，在承载应力集中的叶片接口根部、主轴连接端做了局部壁厚加强，在非承载的外壳区域做了壁厚优化，在保证整体结构强度满足20年户外运行疲劳载荷要求的前提下，尽可能降低轮毂自身重量，减少风轮总成的转动惯量，提升风力机对风速变化的响应速度；前锥结构的锥角经过气动优化，能够匹配风轮的锥角设计参数，避免前锥与叶片根部发生运动干涉，同时引导轮毂正面的气流向四周扩散，减少轮毂尾流对叶片根段气动性能的干扰。在外形尺寸与安装边界上，该轮毂按照1:50的缩放比例设计，三个叶片安装接口的轴线处于同一平面且互成120度夹角，接口端面的法兰定位止口尺寸与同比例叶片根部尺寸完全适配，后端的主轴连接接口轴线与轮毂中心轴线重合，能够与同比例的风力机主轴、机舱座实现无干涉装配；整体外轮廓的最大回转半径经过严格校核，在风轮全周旋转、叶片全桨距角调节范围内，轮毂外壳与叶片、机舱罩之间均保留足够的安全间隙，不会发生运动碰撞，底部的安装基准面可以直接固定在装配工装上，方便完成后续的叶片、变桨机构的预装作业，适配小型风力机的模块化装配需求。
