小型水平轴风力涡轮发电装置结构设计

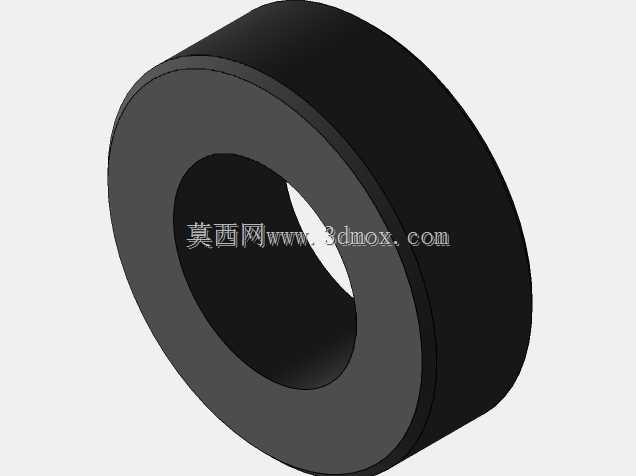

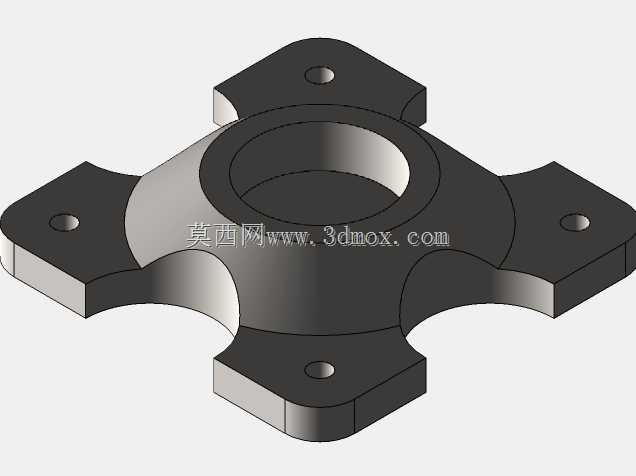

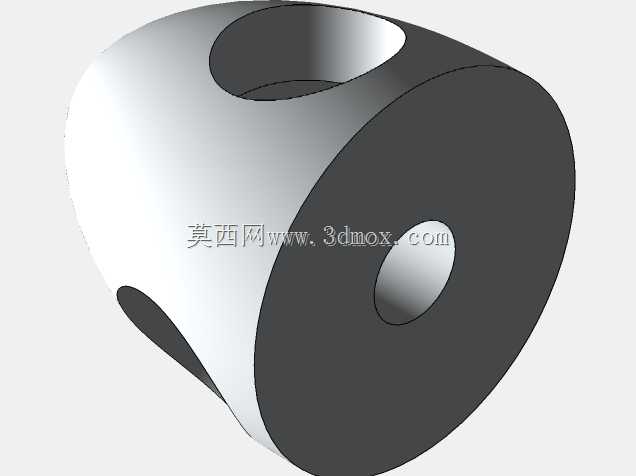

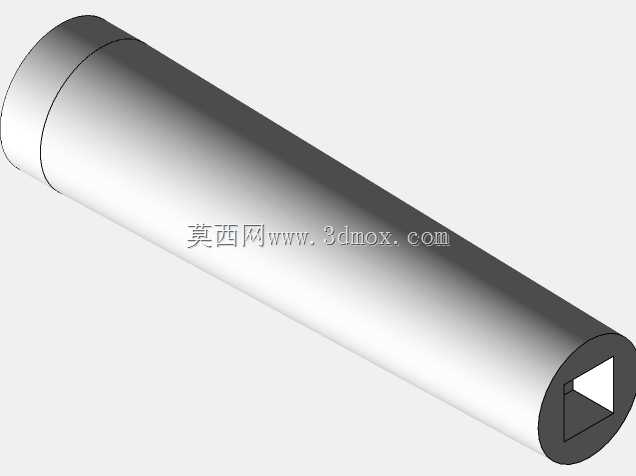

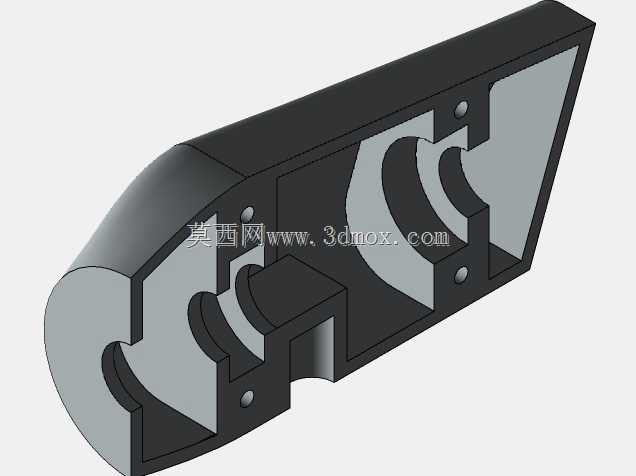

这款风力涡轮装置主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、野外监测设备持续供电等场景，能够在平均风速3m/s以上的区域稳定运行，将流经叶片的风动能通过传动链路转换为旋转机械能，最终耦合发电机模块输出可用电能，补足光伏供电在夜间、连续阴雨天气下的供电缺口，也可作为独立供电单元为低功耗户外设备提供长效电力支撑。从结构设计逻辑来看，整机采用三叶片水平轴布局，叶片翼型选用低速段气动效率更优的高升阻比构型，叶片根部做加厚过渡处理，匹配轮毂处的安装定位结构，既保证叶片在额定风速下的结构强度，也能降低叶片旋转过程中的气动噪声，叶片与轮毂的连接采用嵌入式螺栓固定结构，可根据不同区域的年均风速参数调整叶片安装角，平衡启动风速与额定输出功率的关系。轮毂后侧整合了导流罩与机舱壳体结构，机舱内部预留了发电机、整流模块、偏航传动结构的安装空间，偏航结构采用被动式对风设计，可通过尾流作用力自动调整机舱朝向，保证叶片旋转平面始终与来流方向垂直，无需额外的偏航驱动电机即可实现对风功能，简化整机结构的同时降低了后期维护成本。塔筒部分采用等径直筒结构，上下两端分别设计法兰连接接口，上端与机舱底座通过螺栓锁紧，下端与地面安装底座连接，塔筒的长径比经过反复校核，既保证足够的支撑高度让叶片处于风切变更小的流层区域，也能控制塔筒自身的风阻载荷，避免极端强风下出现塔筒共振问题。底部安装底座采用多支脚辐射式布局，每个支脚预留地脚螺栓安装孔，可直接固定在混凝土硬化基础上，也可搭配配重块实现临时场地的快速部署，底座与塔筒的连接面设计了定位止口，保证安装过程中塔筒的垂直度公差控制在合理范围内，避免因安装倾斜导致的旋转部件偏磨问题。整机的结构间隙设计充分考虑了户外使用的环境适应性，叶片旋转范围与塔筒、底座之间预留了足够的安全距离，即使在强风下叶片出现小幅弹性形变，也不会与固定结构发生剐蹭，各连接部位的密封结构可阻挡雨水、沙尘进入机舱内部，适配多风沙、高湿度的户外使用环境。
