等径变螺距螺旋输送绞龙叶片结构

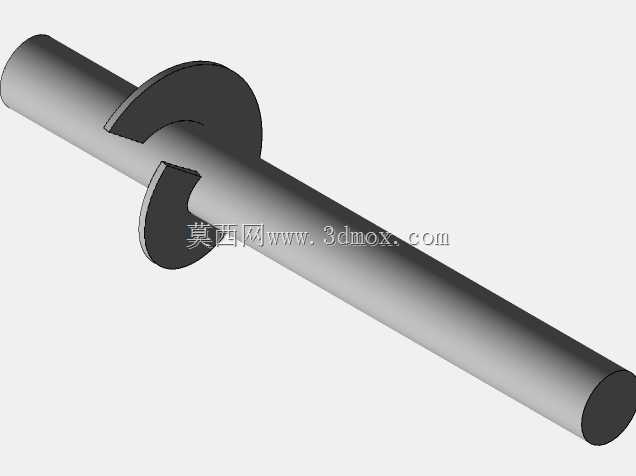

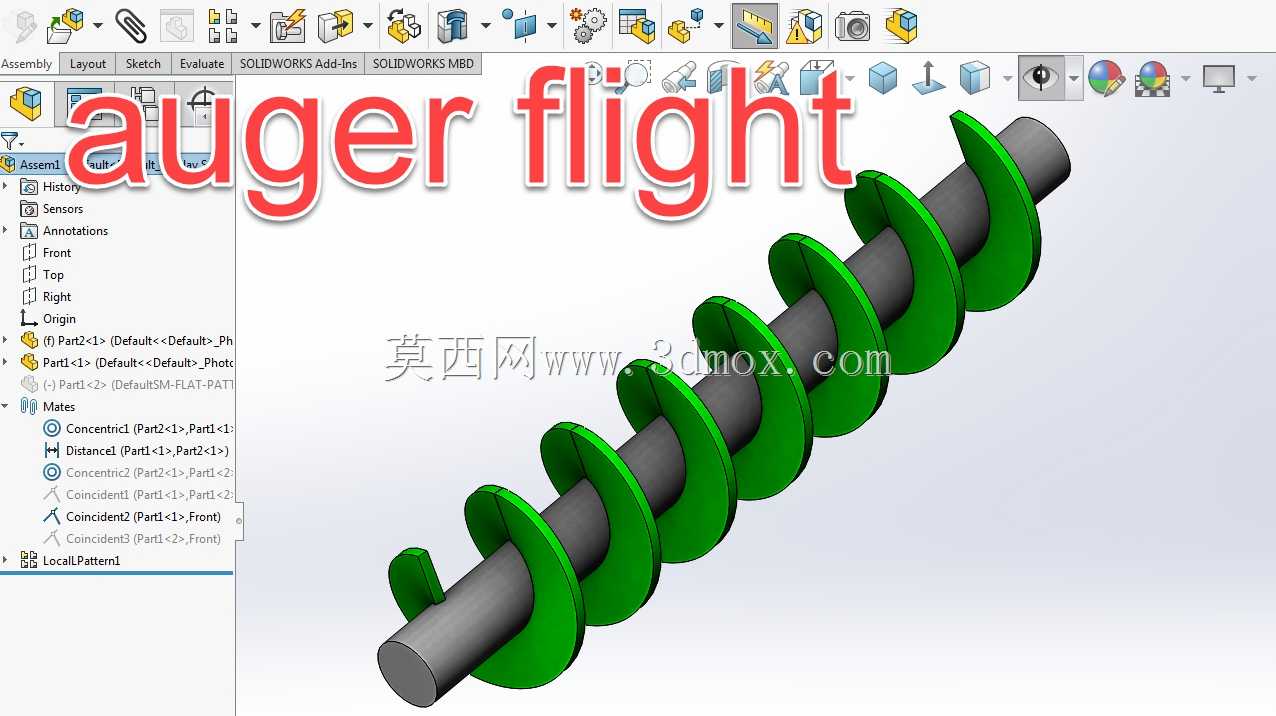

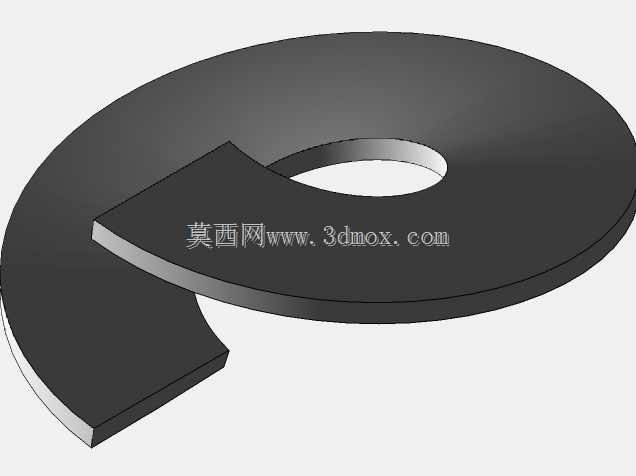

该螺旋构件是螺旋输送设备、螺旋钻探设备的核心工作部件，广泛应用于散料输送、岩土钻探、农牧饲料投喂、粮食转运、粉体物料加工、污水处理排渣等多个工业生产场景，在散状物料的连续推送作业中承担核心做功功能，可适配水平输送、倾斜输送甚至短距离垂直输送的不同工况需求，也可作为螺旋钻具的切削推送结构，在钻进过程中将钻削下的岩土碎屑沿钻杆向外排出，保障钻进作业的连续顺畅。该构件采用中心轴加连续螺旋叶片的组合结构，中心圆柱轴作为承载基体，为螺旋叶片提供稳定的安装支撑，同时承担作业过程中的扭矩传递作用，螺旋叶片沿中心轴轴向按固定螺旋角连续盘绕，叶片外缘做等径设计，可与输送管道内壁、钻探套筒内壁保持均匀的配合间隙，既避免叶片与管壁剐蹭卡滞，又能保证推送过程中物料不会从叶片与管壁的间隙大量回流，保障输送与排屑效率。设计过程中首先根据目标输送物料的堆积密度、粒径、摩擦系数确定螺旋叶片的导程参数，针对流动性较好的颗粒物料采用较大导程提升输送效率，针对易粘结的粉体、高湿度物料采用适中导程避免物料在叶片间粘结堵塞，叶片厚度根据作业载荷匹配，输送磨琢性较强的矿料、渣土时选用较厚的叶片板材提升耐磨性能，输送粮食、塑料粒子等低磨琢性物料时可适当降低叶片厚度控制构件自重。叶片与中心轴的连接采用满焊固定方式，沿叶片内侧与轴的接触线连续焊接，保障扭矩传递过程中叶片不会出现变形、脱焊的问题，中心轴两端预留标准安装轴段，可适配常用的带座轴承安装尺寸，端部可直接连接联轴器与驱动单元对接，无需额外做结构改制即可快速装配到对应设备中。该结构的螺旋叶片表面做光滑过渡处理，没有突兀的凸起或棱角，可降低物料推送过程中的阻力，减少物料粘附在叶片表面的概率，针对有耐腐蚀需求的使用场景，还可在构件表面做相应的防护处理，适配化工物料、腐蚀性污泥等特殊物料的输送作业。在安装边界上，该构件的整体长度可根据输送距离、钻探深度灵活调整，叶片外径可根据输送管道的内径做对应匹配，两端安装轴的直径、键槽尺寸可适配通用的传动连接标准，能够直接替换同规格的常规螺旋输送构件，降低设备维护更换的适配成本，在连续作业工况下，该结构的动平衡性能优异，高速转动时不会出现明显的径向跳动，可有效降低设备运行的振动与噪音，延长配套轴承、驱动单元的使用寿命。
