剪叉式直线驱动平台升降作业装置

这款剪叉式直线驱动升降平台，是面向工业生产、仓储物流、轻工装配等多场景作业需求设计的垂直举升类执行装置，核心解决固定工位下不同高度差的物料转运、作业面高度适配问题，可嵌入自动化生产线作为工位高度调节单元，也可单独作为小型物料举升载体使用，适配电子元器件装配、小型工件周转、仓储货位补料、轻型设备检修等多种对举升平稳性有要求的作业场景。

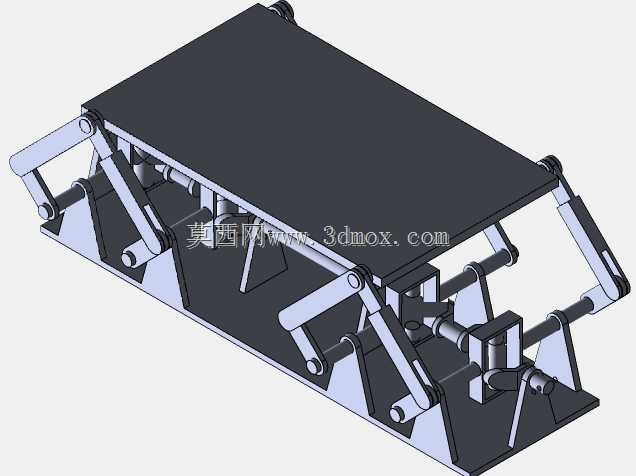

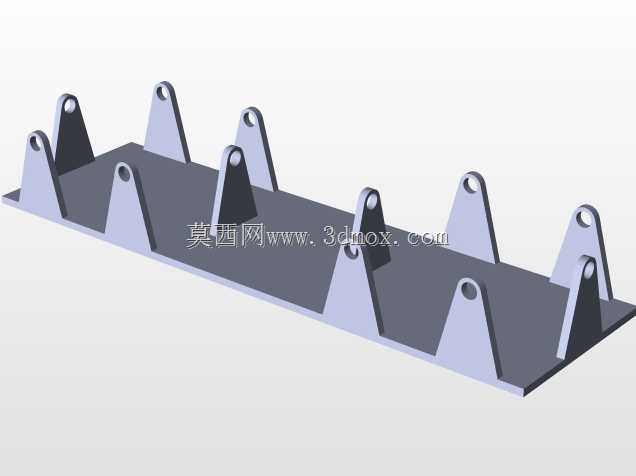

设备采用对称式双组剪叉连杆作为核心承载结构，整体为上下双层平板布局，下层底板作为安装固定基准，可通过螺栓锁紧在地面、流水线机架或移动小车上，安装时需预留两侧连杆完全收拢后的横向边界空间，避免举升过程中连杆伸展与周边设备、防护结构发生干涉；上层平板为作业承载面，表面做平整化处理，可根据实际使用需求加装工装夹具、物料托盘、防滑垫等附属结构，承载面的尺寸设计兼顾了小型物料摆放与作业操作的空间需求，不会因台面过窄导致物料放置不稳，也不会因台面过大造成不必要的空间占用。

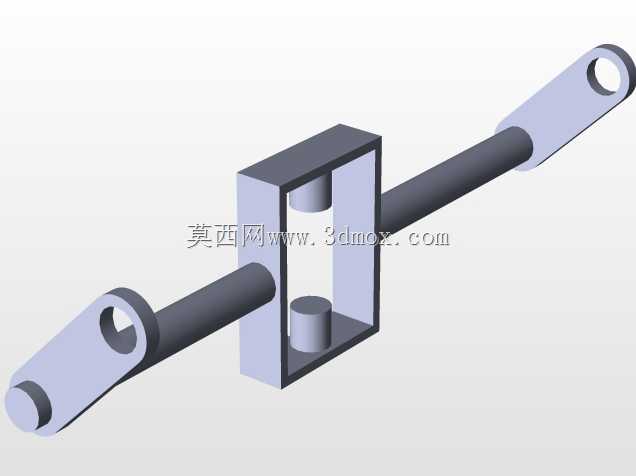

驱动端采用直线传动结构布置在剪叉连杆的铰接端，通过直线位移推动剪叉连杆的铰接点产生相对位移，从而带动上层平台完成平稳的垂直升降动作，相较于传统液压驱动的剪叉升降结构，这种纯连杆配合直线驱动的设计，不存在液压油泄漏、管路维护的问题，升降过程的位移控制精度更高，启停阶段的冲击更小，举升过程中平台的水平度保持效果优异，不会出现偏载倾斜的问题。

设计过程中对连杆的铰接点做了对称等距排布，每处铰接位置都预留了标准销轴的安装空间，可配套自润滑轴套降低长期往复运动的磨损量，两侧剪叉组通过横向同步连杆连接，保证左右两侧的举升动作完全同步，即使上层平台的载荷出现小幅偏置，也能通过同步连杆的力传导作用保持升降动作的平顺，不会出现卡滞、单侧下沉的问题。整体结构收拢后整体高度较低，可适配低矮空间的安装需求，完全伸展后可达到常规作业所需的举升高度，行程范围内可在任意位置锁定，满足不同作业高度的长时间停留需求。
