微型车床配套刀架磨床结构设计

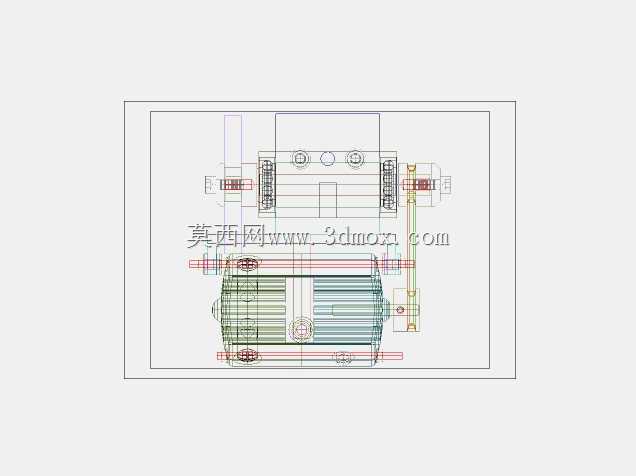

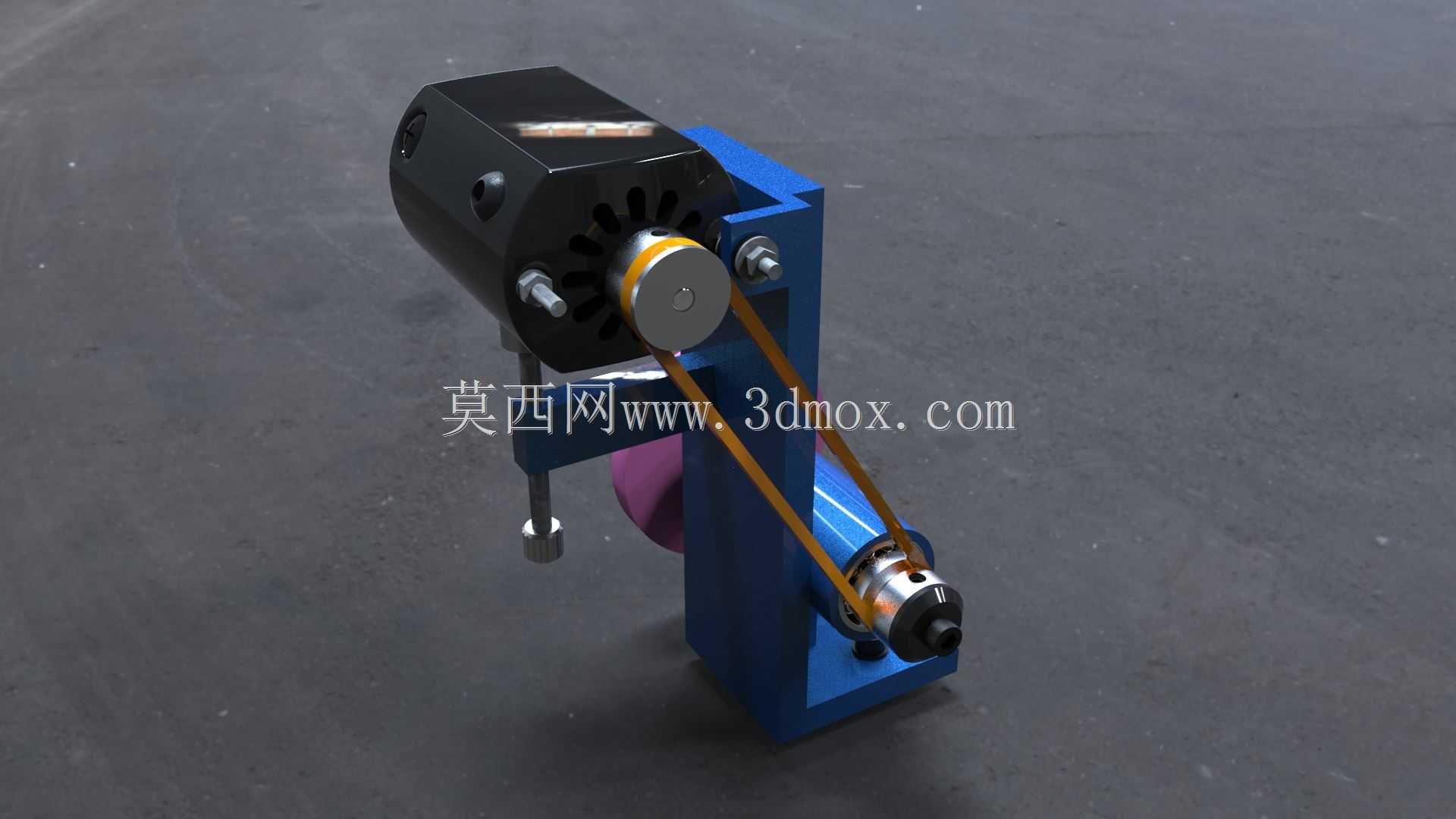

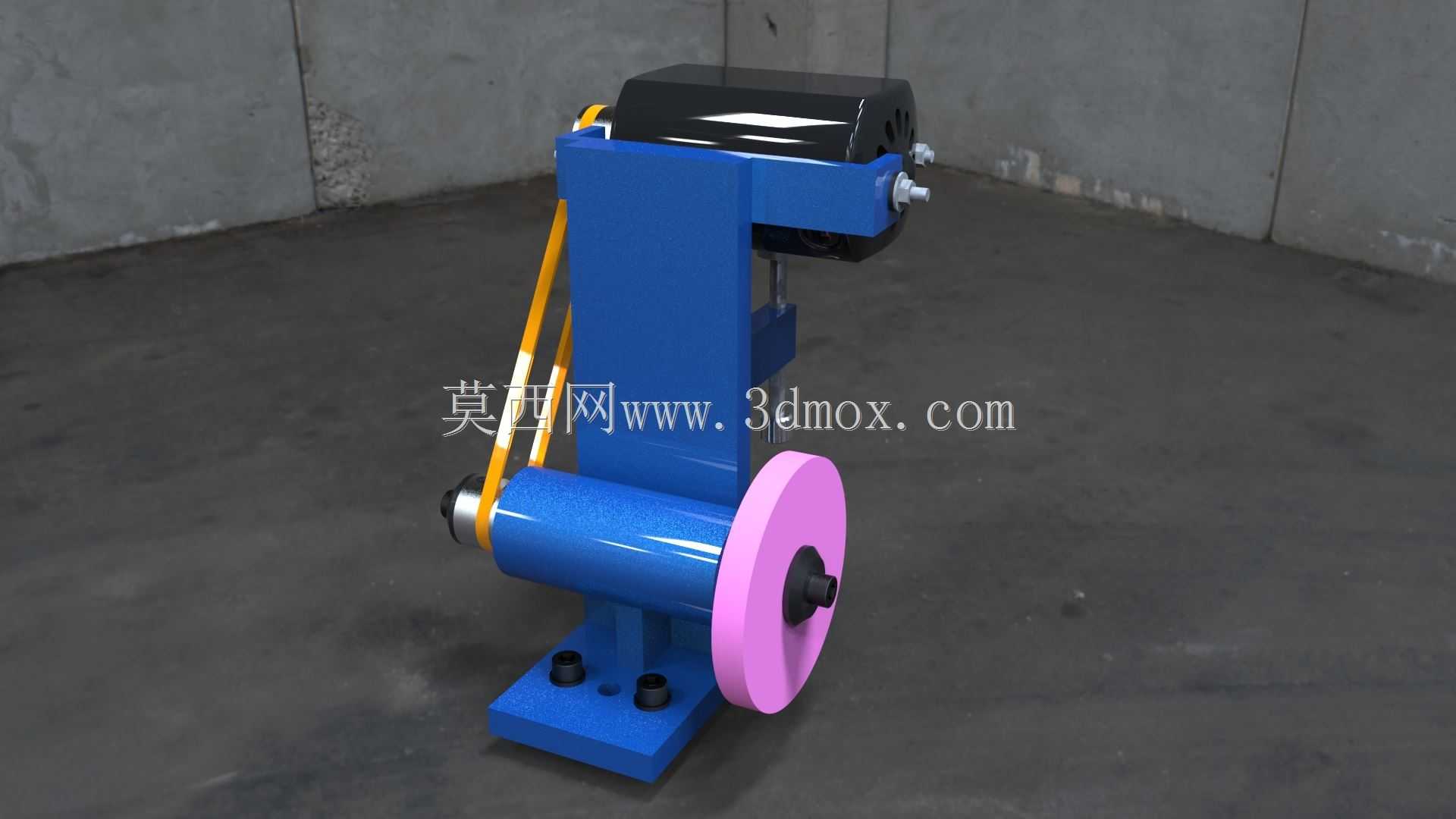

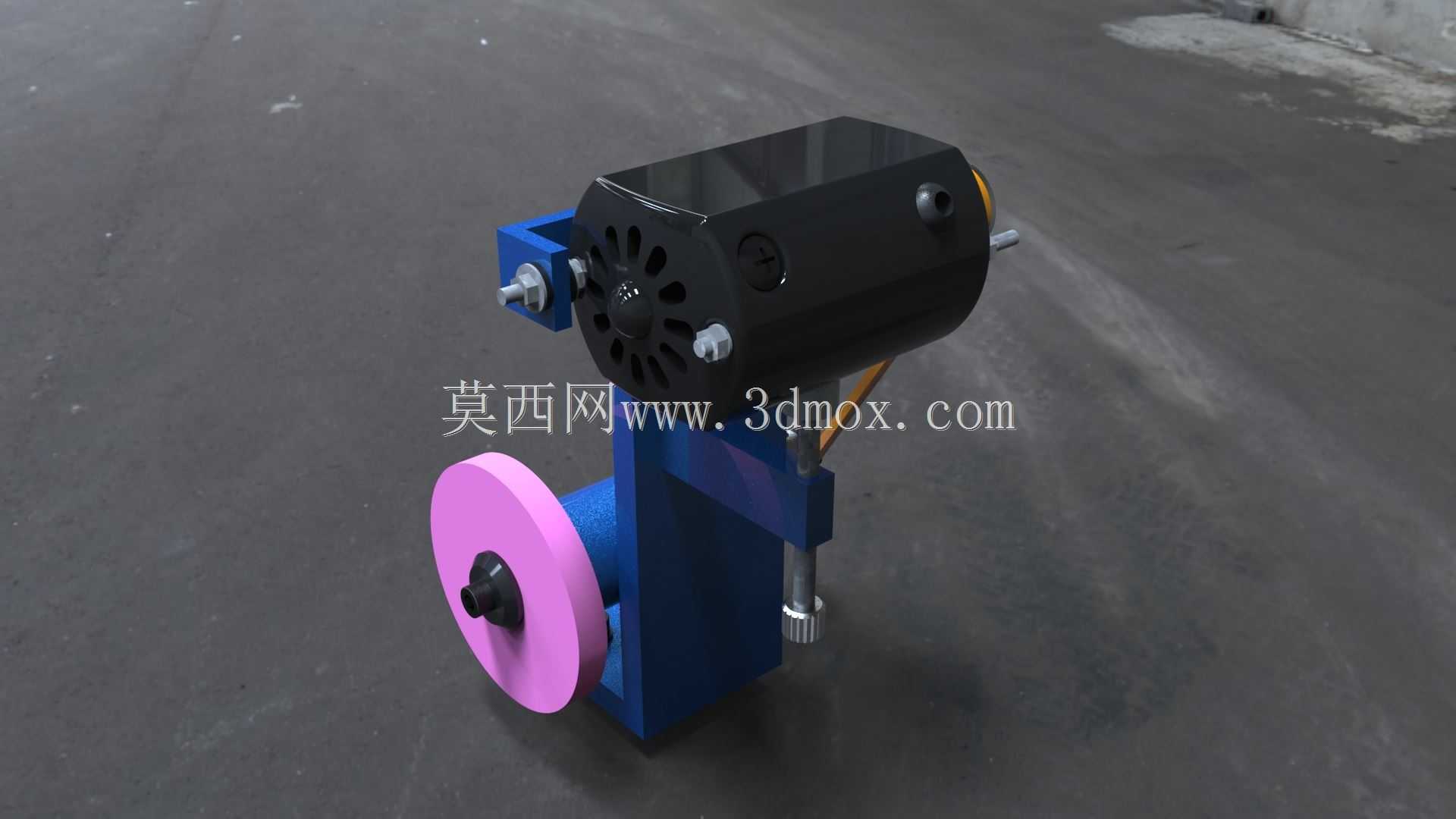

这款配套微型车床使用的刀架磨床，主要面向小型机加工工坊、个人DIY加工场景以及职业院校机加工实训场景设计，可直接搭载在常规微型车床的刀架安装位上，拓展车床的磨削加工能力，无需单独购置小型磨床即可完成轴类零件外圆精磨、小平面修磨、刀具刃口打磨等工序，解决微型车床仅能完成车削加工的功能局限，适配小尺寸零件的精密加工需求，尤其适合仪表零件、小型五金件、模型配件的小批量加工与修配作业。该磨床整体采用紧凑化布局设计，整体安装边界与常规车床方刀架的安装尺寸匹配，无需对车床原有刀架基座做改装即可直接装夹固定，安装时可通过车床原有刀架锁紧机构完成定位，重复装夹定位精度可控制在0.02mm以内，不会额外占用车床过多的工作台行程空间，装夹后仍可保留车床原有的纵向、横向进给行程，满足不同长度工件的加工需求。设备核心功能是通过高速旋转的磨头完成磨削作业，磨头主轴采用高精度轴承组支撑，径向跳动量控制在微米级，可适配不同粒度的砂轮磨头、铰刀打磨头，既可以完成车削后工件表面的精磨提光，将车削后的表面粗糙度从Ra1.6提升至Ra0.4以下，也可以完成车床用车刀的刃口修磨、小型铰刀的开刃与修复，还可完成小型零件端面、窄槽的精密修磨，拓展微型车床的加工覆盖范围。设计过程中充分考虑了微型车床的刚性局限，整体结构采用对称式布局，将驱动电机与磨头主轴同轴布置，降低高速运转时的振动传递，避免磨削时因设备振动导致工件表面出现振纹，同时壳体采用一体化铸铝结构，在保证整体结构刚性的前提下控制设备自重，不会给车床刀架滑板带来额外的负载负担，保证进给动作的顺畅性。设备的进给动作完全依托车床原有进给系统实现，无需额外加装进给驱动机构，操作人员可通过车床原有的手轮完成磨削进给量的精准控制，操作逻辑与普通车削作业保持一致，无需额外适应新的操作方式，同时磨头的转速可通过配套的调速模块根据不同加工材质调整，适配硬质合金、高速钢、有色金属、非金属等不同材质工件的磨削需求，避免转速不当导致的砂轮损耗过快或工件表面烧伤问题。设备的润滑与维护点位均做了外露设计，日常使用时可快速完成主轴润滑、磨头更换等维护操作，无需拆解整体结构，降低日常使用的维护成本。
