三十吨级卧式专用压装成型设备结构

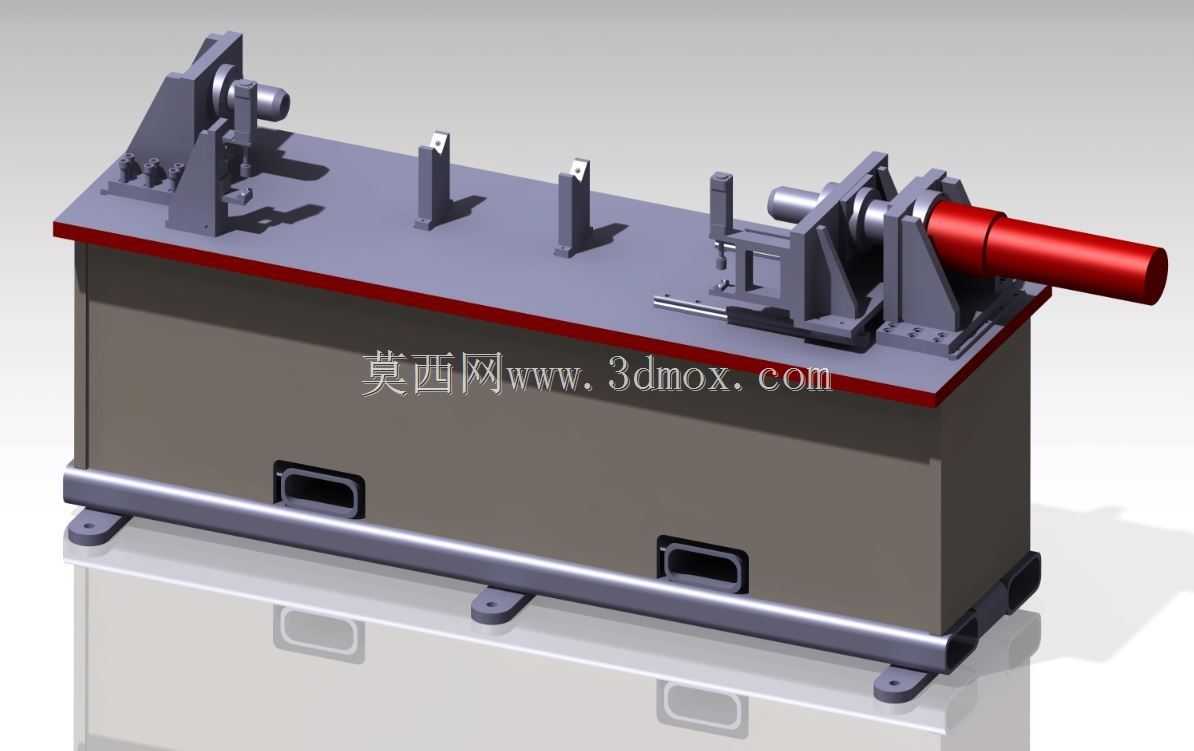

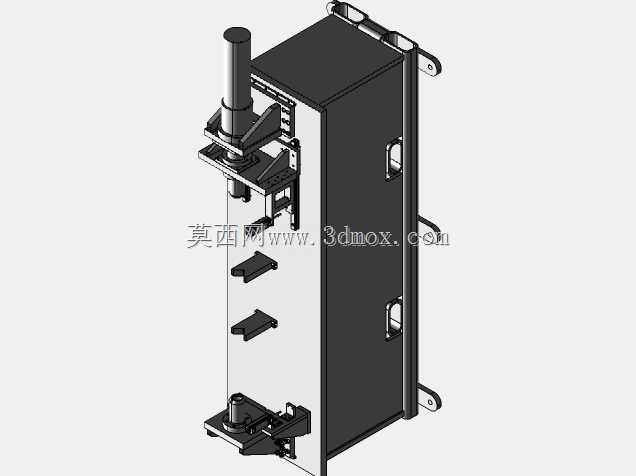

这款三十吨级卧式专用压装设备，主要面向汽配、五金、通用机械加工领域的轴类零件压装、衬套压合、型材校直、小型部件成型工序场景，在中小型零部件加工车间、汽配装配线、五金制品厂的压装工位承担核心施压作业，可替代人工敲击、小型手动压机完成大吨位精准施压作业，有效降低装配过程中的零件损伤率，提升压装工序的一致性与作业效率。设备整体采用卧式长床身布局，核心施压单元布置在床身右端，配套的定位工装沿床身台面纵向排布，可适配不同长度规格的工件装夹需求，左端设置可调节的尾座定位机构，能够根据工件长度快速调整定位位置，配合台面上的快换式支撑座，可兼容多品类同吨位压装需求，无需大规模更换工装即可完成不同规格工件的压装作业。床身主体采用箱型焊接结构设计，内部布置有加强筋板，能够承受三十吨额定压力下的载荷冲击，避免长期施压作业出现床身变形，台面经过精磨处理，保证工装安装的平面度基准，底部设置可调式支撑脚，可在不平整的车间地面完成设备调平，保障施压过程中设备的稳定性。施压端采用液压驱动结构，输出压力稳定可控，可根据不同工件的压装工艺需求调整施压行程与压力阈值，避免压力过大压损工件或是压力不足导致压装不到位的问题，配套的导向结构保证施压杆的运动同轴度，减少偏载带来的设备损耗与工件压装偏差。设备的安装边界充分考虑车间工位排布需求，整体宽度适配常规车间通道尺寸，床身高度匹配人工上下料的操作高度，无需额外搭建操作平台即可完成工件的上下料与装夹作业，台面上的工装安装位置预留有标准化的T型槽，可根据加工需求加装定制化工装夹具，拓展设备的适用工序范围。在实际生产场景中，该设备可完成传动轴衬套压装、管件端口成型、长条型材校直、轴承组件压合等多种作业，相比通用立式压机，卧式布局更适配长轴类、长管件类工件的装夹定位，避免立式压装长工件时出现的工件倾斜、定位不稳问题，施压过程中工件水平放置，支撑点可沿长度方向灵活布置，能够有效减少长工件压装过程中的挠曲变形，保障压装成型后的工件形位公差符合工艺要求。
