手动台式小型压力加工设备结构设计

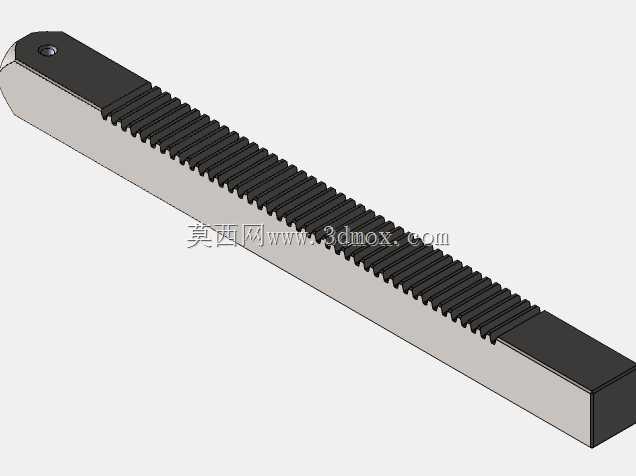

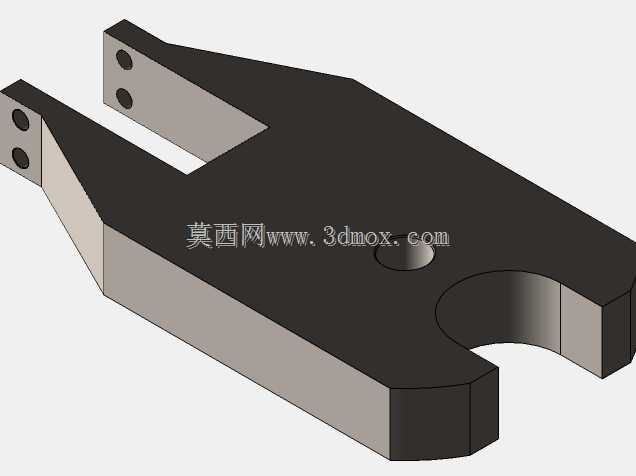

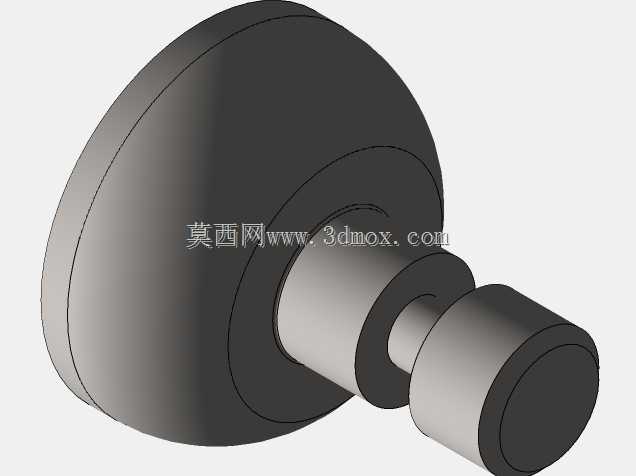

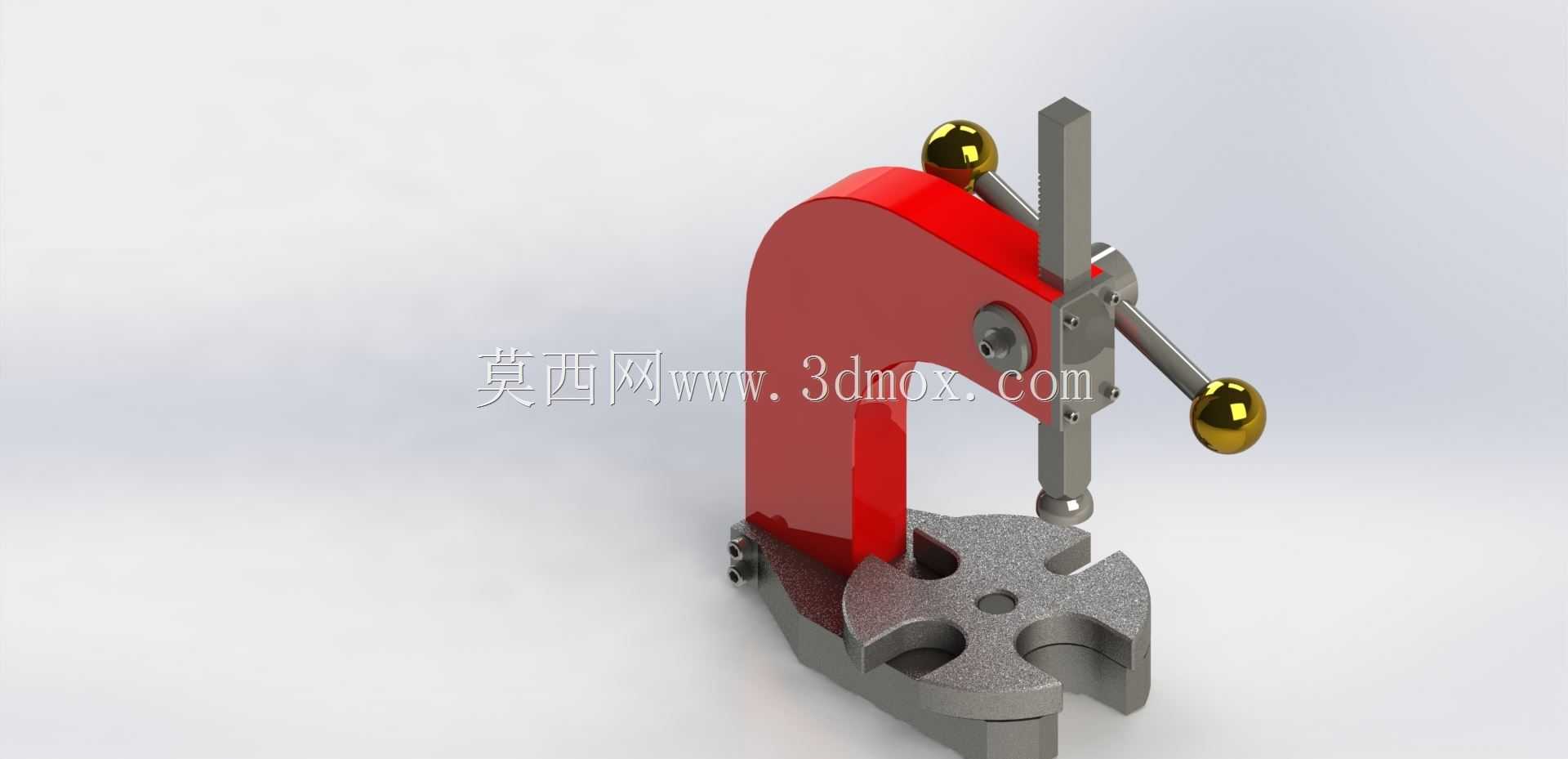

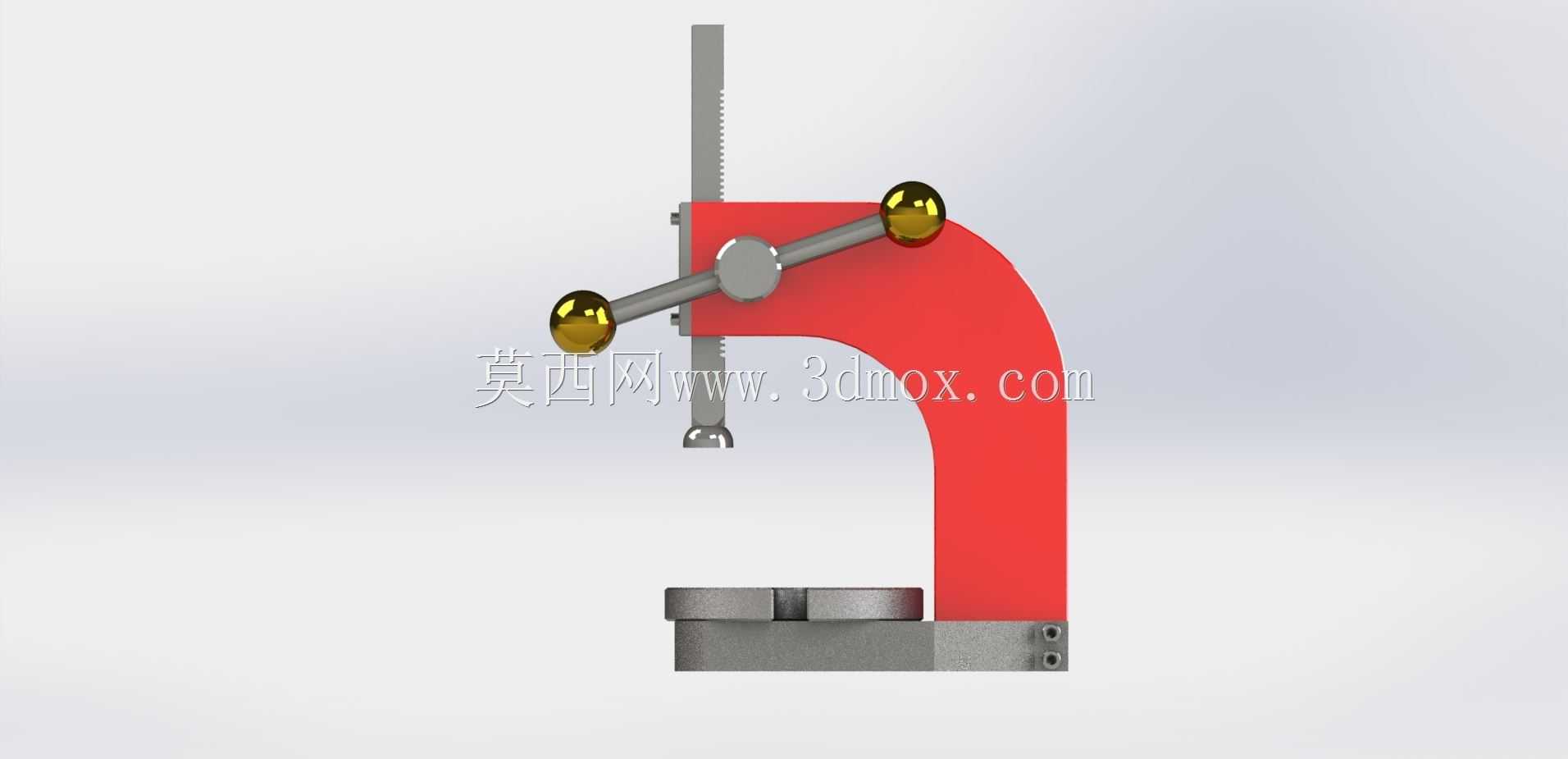

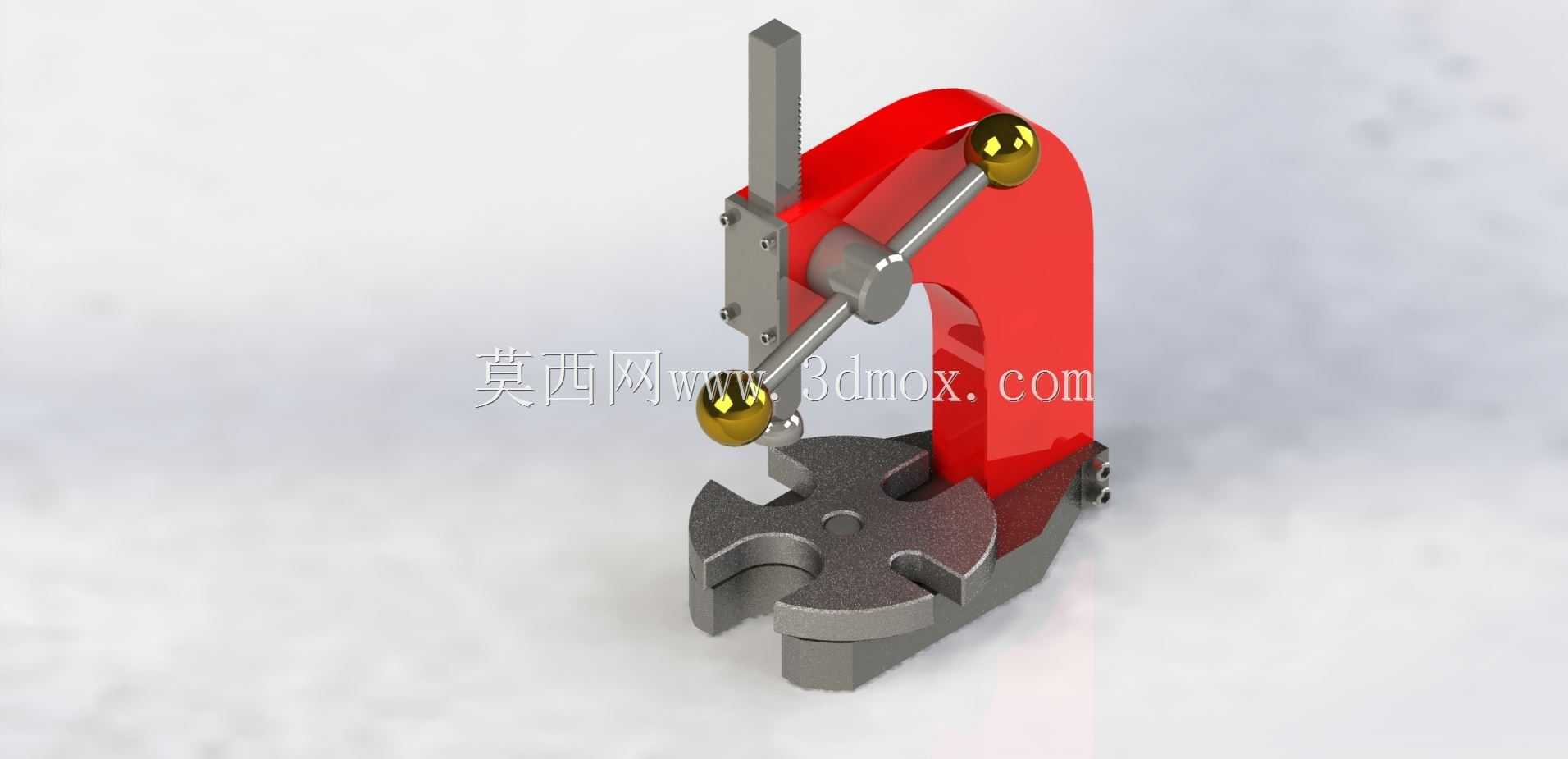

这款手动台式压力设备主要面向小型五金加工、电子装配、维修工坊等场景的轻负载压制作业需求，可覆盖小尺寸零件的压装、铆接、冲孔、压印、简易成型等多类工序，相比大型冲压设备无需外接动力源，占用空间极小，适合小批量生产、工位辅助作业、样品试制以及维修现场的零散压合作业使用，能够在没有气源、电源的作业环境下稳定完成施压操作，适配多类小型工装夹具的安装使用。设备整体采用C型开式机身结构，这种结构设计能够为作业区域留出充足的操作空间，方便操作人员取放工件、调整工装位置，同时开式结构的视野通透，便于作业过程中观察工件对位情况，降低压偏、错位的不良概率。机身主体采用高强度铸钢材质的弧形承力结构，能够在施压过程中均匀分散受力，避免长期使用出现机身变形、开裂的问题，保障施压精度与设备使用寿命。设备的施压执行部分采用精密导柱配合丝杠传动结构，通过两侧带配重球头的操作手柄带动丝杠垂直进给，操作人员只需施加较小的扳动力，即可通过丝杠的力放大作用在压头端获得足够的压制力，操作手感顺滑，进给行程可控，能够根据不同工件的压合需求精准控制压头下行距离，避免压力过大损伤工件或是压力不足导致压合不到位。底部的工作台采用带多组定位槽的多孔结构设计，既可以通过槽位快速安装定制的工装夹具、定位模具，也能适配不同形状尺寸的工件放置需求，工作台的安装边界预留了充足的固定孔位，可直接将设备锁紧在常规工作台面上，避免施压过程中设备移位影响加工精度。设备的整体外形紧凑，机身高度适配常规坐姿作业的操作高度，操作人员无需俯身或是抬手即可完成手柄操作，长时间作业也不易产生疲劳。压头部分采用快换式结构设计，可根据不同的作业需求更换平压头、铆接头、冲孔头等不同功能的执行端头，无需复杂拆装即可快速切换作业功能，大幅提升设备的场景适配能力。在设计过程中充分考虑了手动设备的操作安全性，手柄的转动半径经过合理优化，既保证了足够的力臂长度降低操作力度，也避免手柄转动过程中与机身、工作台发生磕碰，同时机身的受力经过有限元校核，在额定施压范围内不会出现应力集中的薄弱点，保障长期使用的结构稳定性。这类小型手动压力设备填补了大型自动化压力设备无法覆盖的零散、小批量、无动力场景的作业需求，是小型加工场所、维修工位、教学实训场景中十分实用的通用施压工装。
