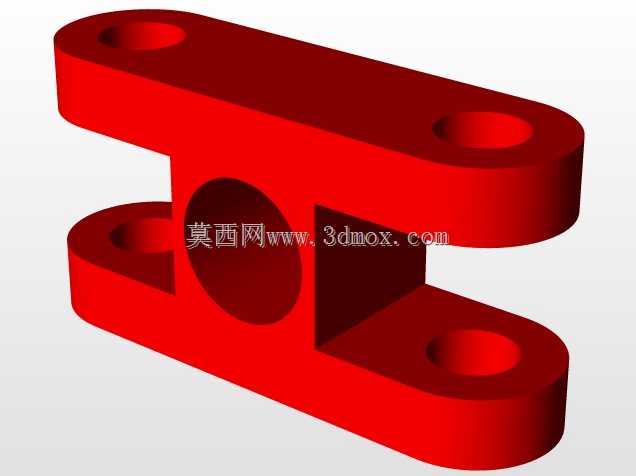

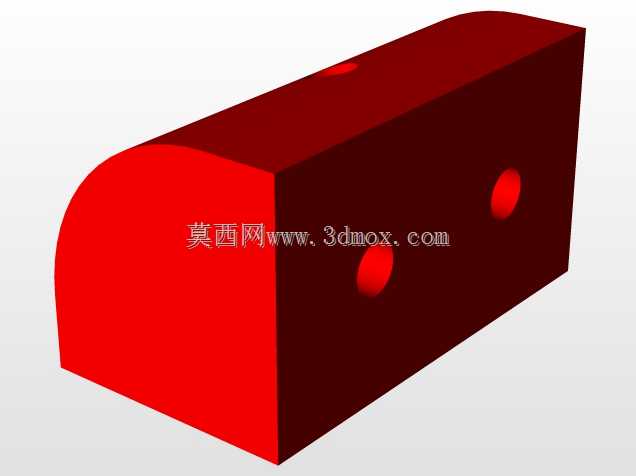

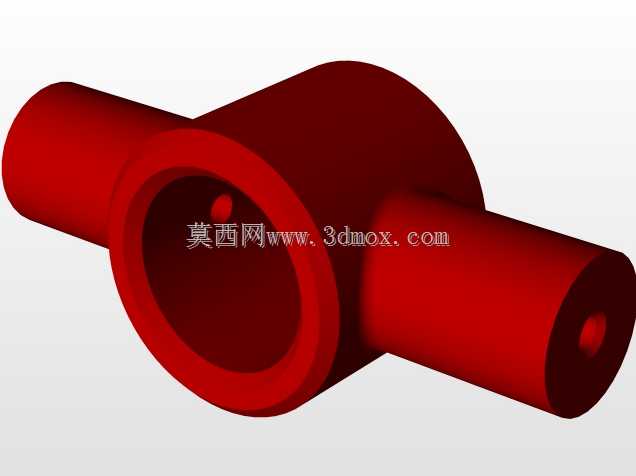

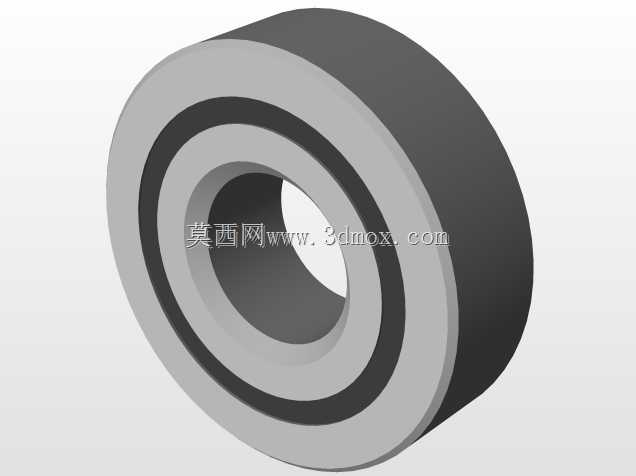

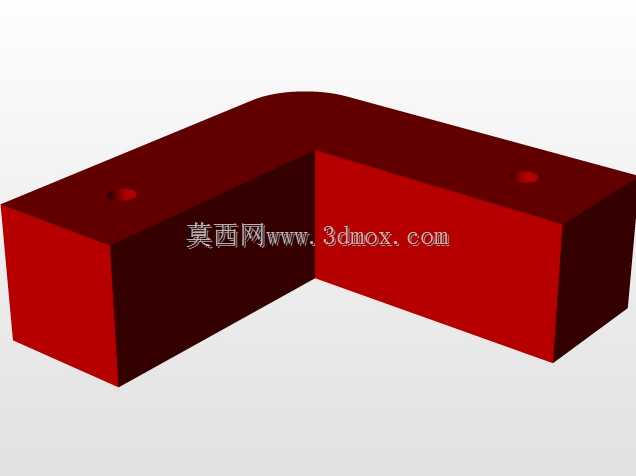

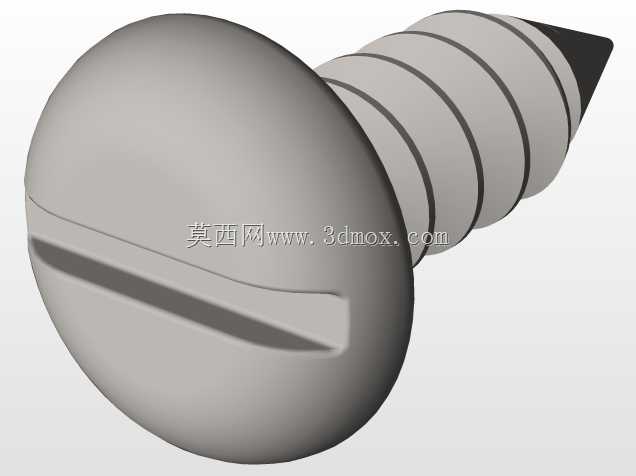

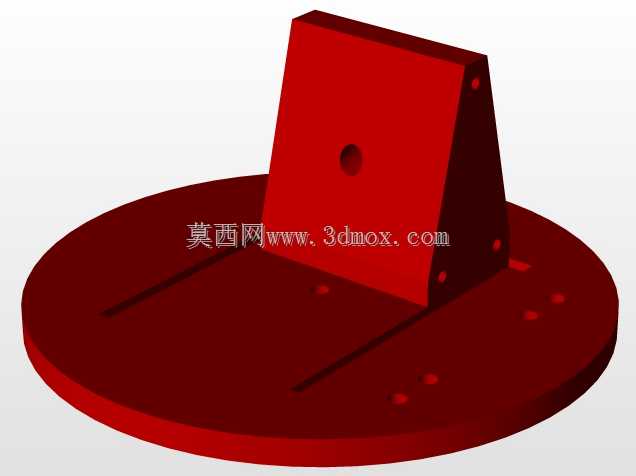

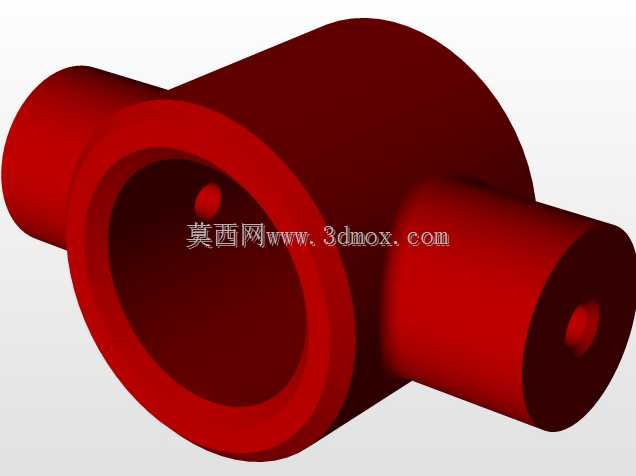

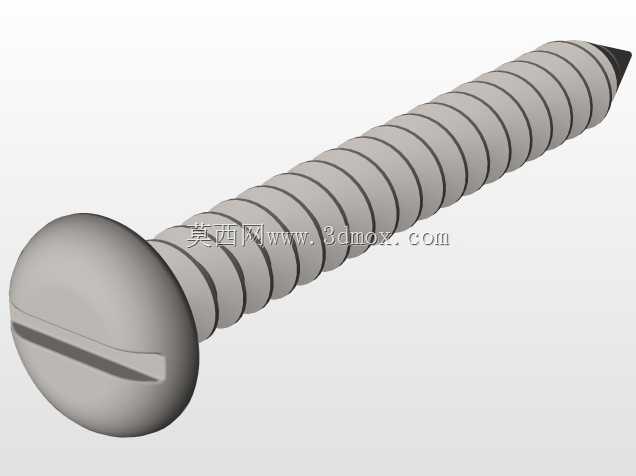

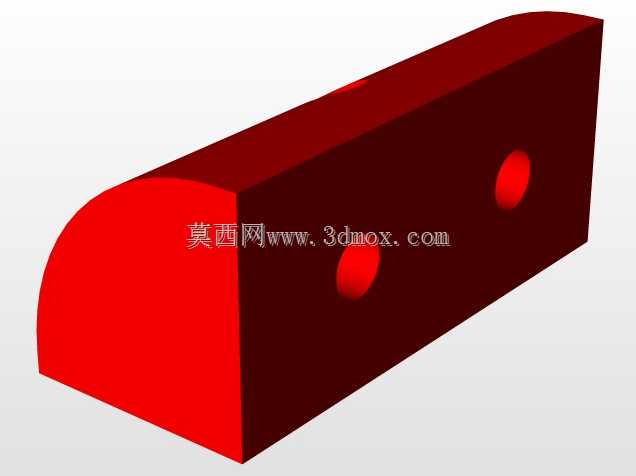

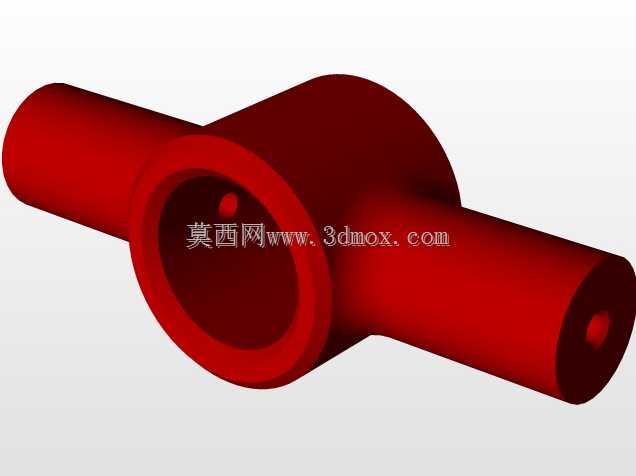

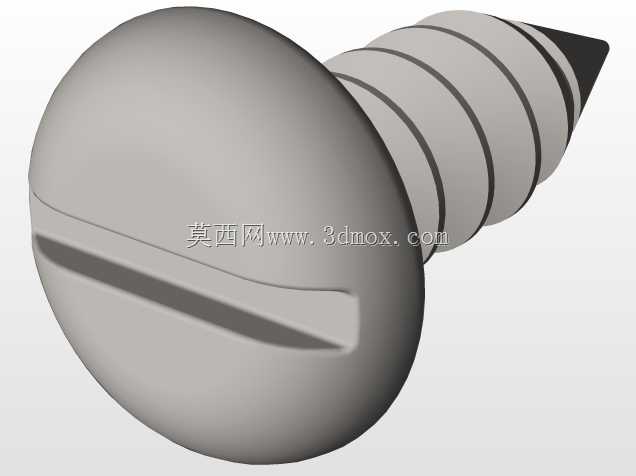

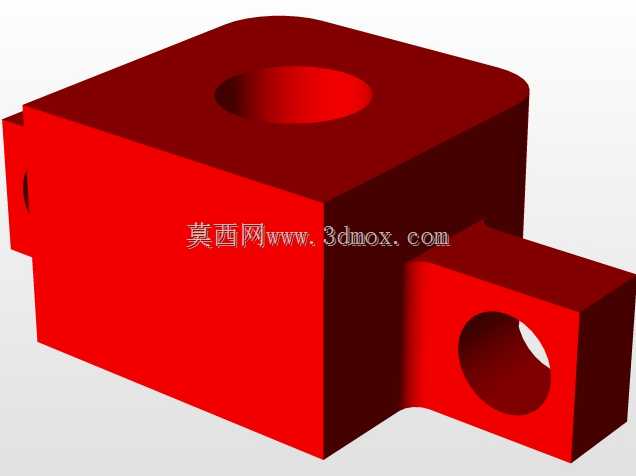

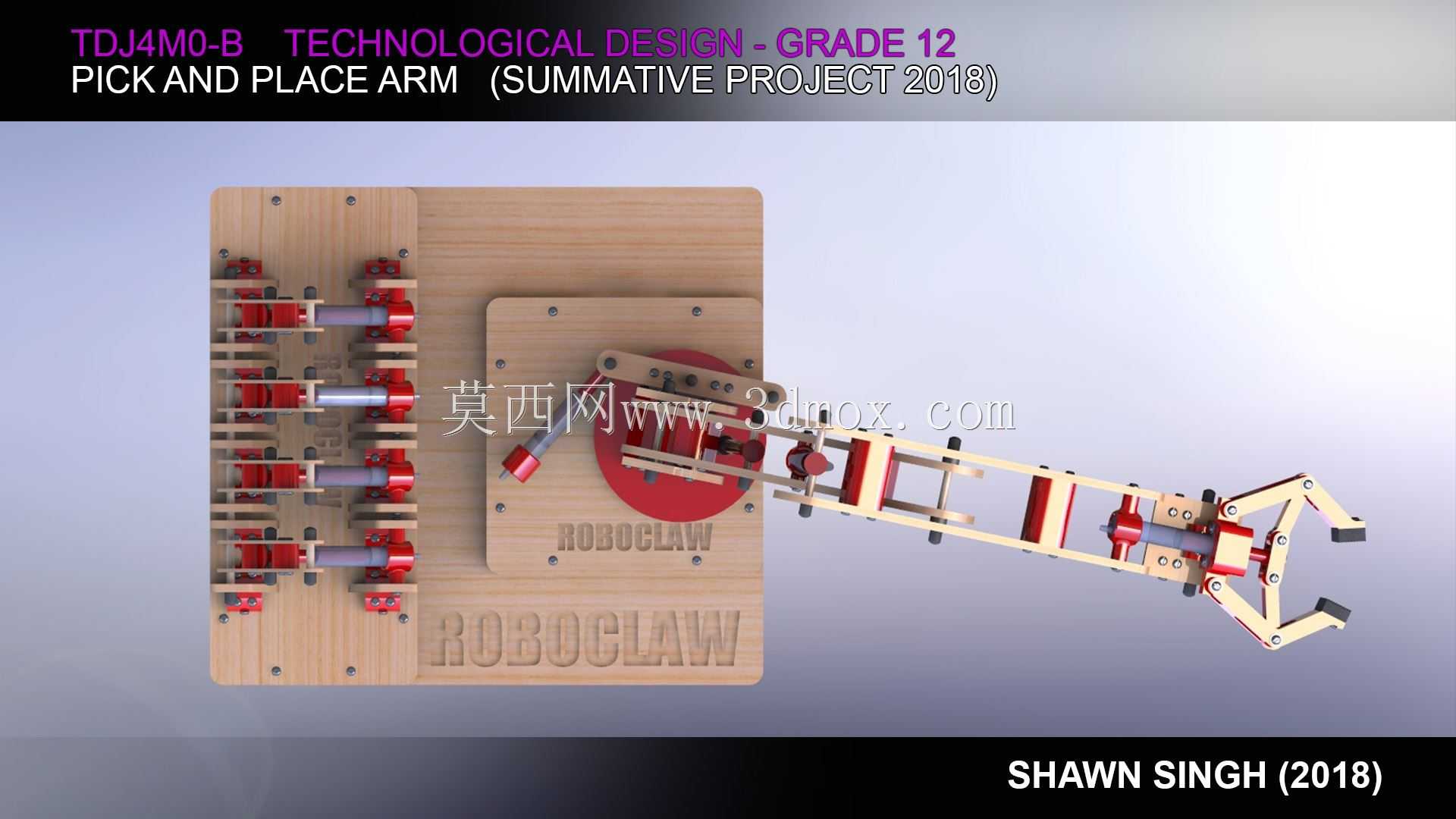

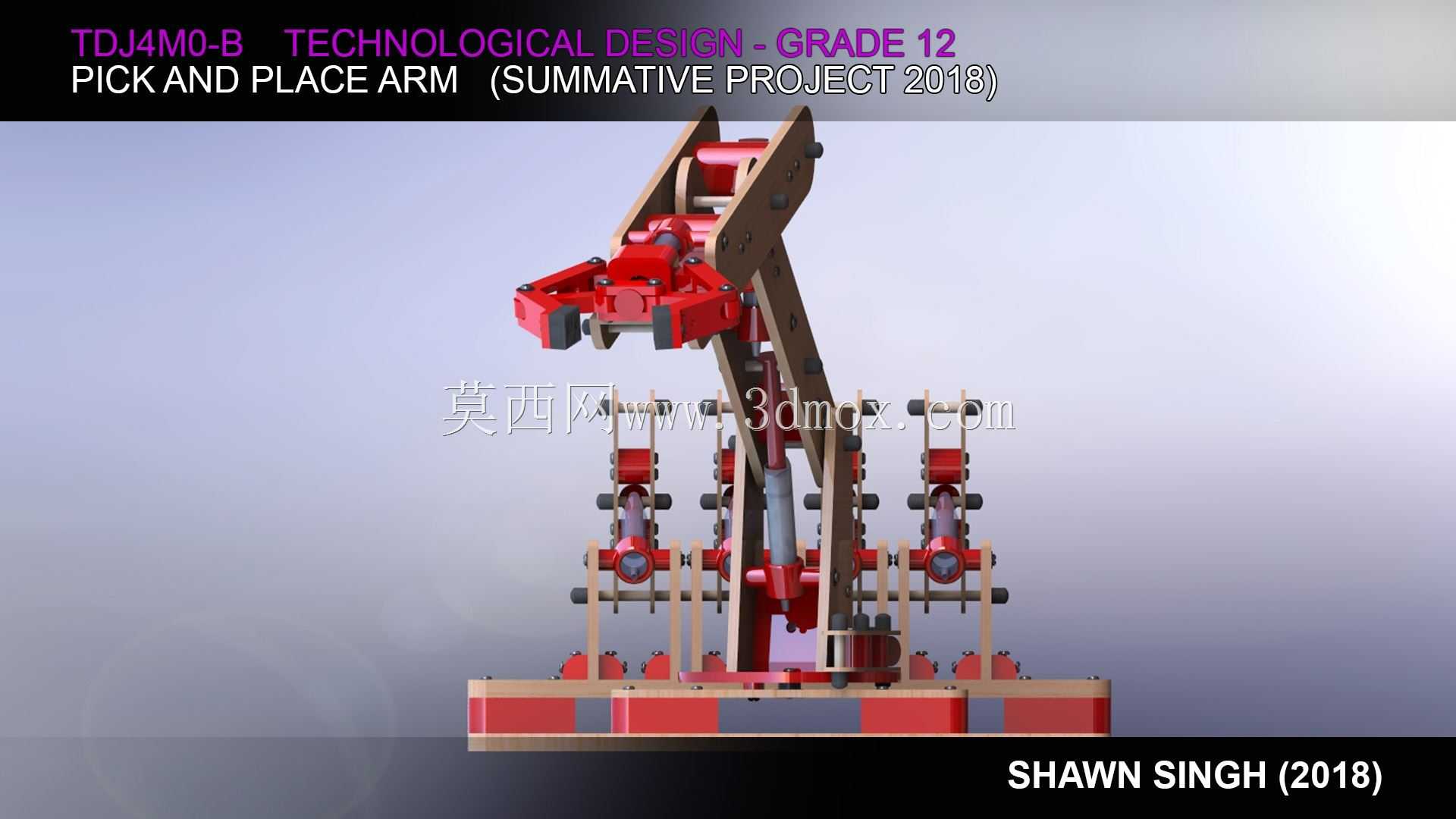

液压驱动多工位拾取放置机械臂结构

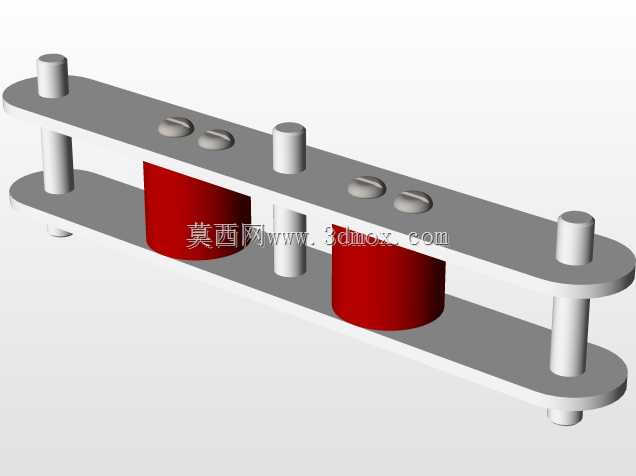

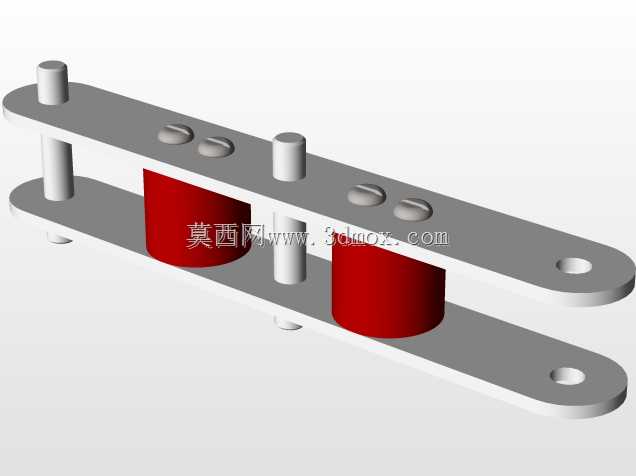

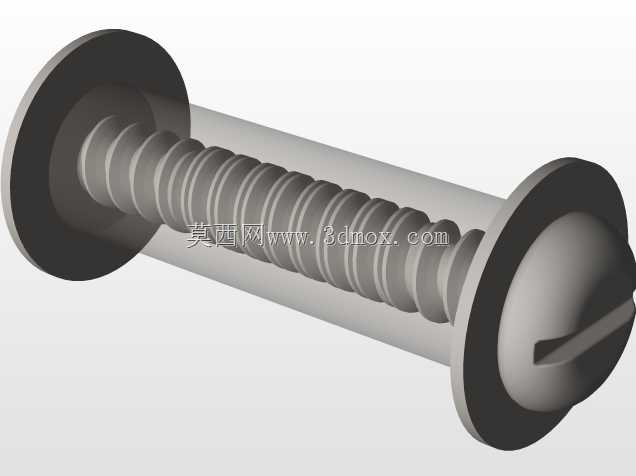

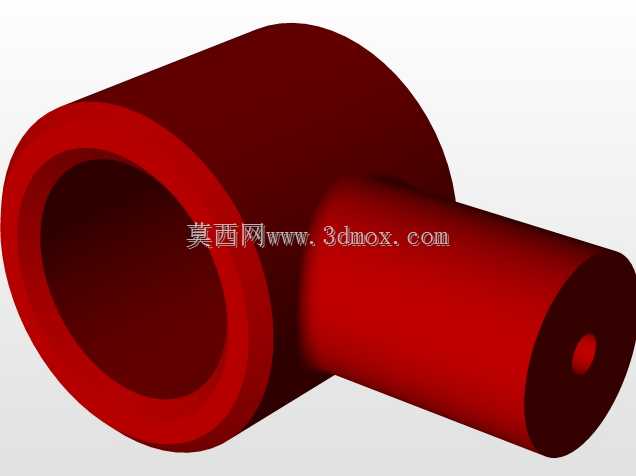

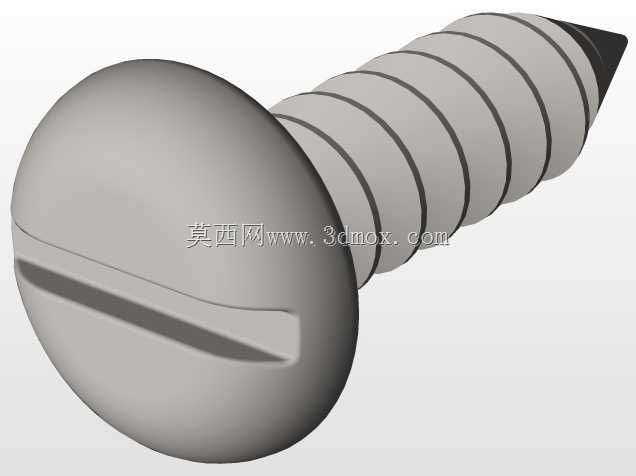

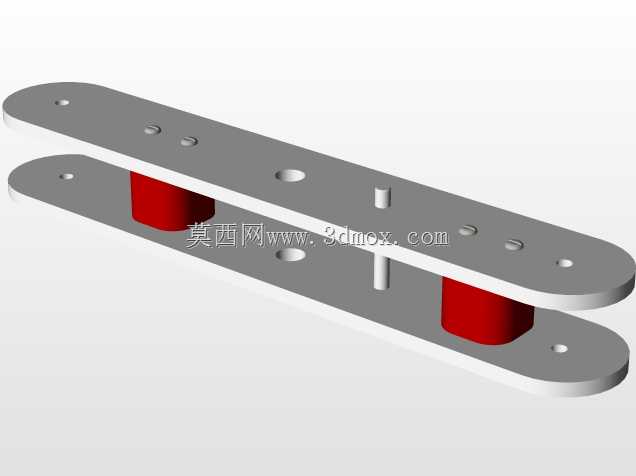

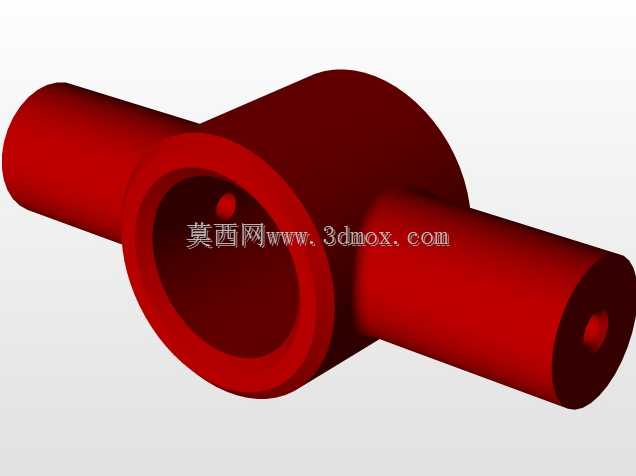

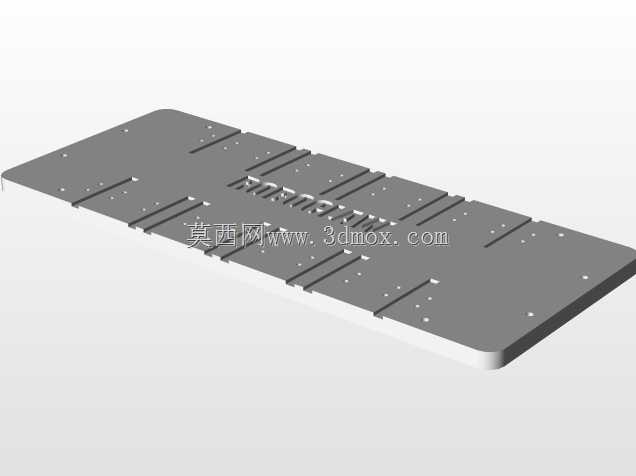

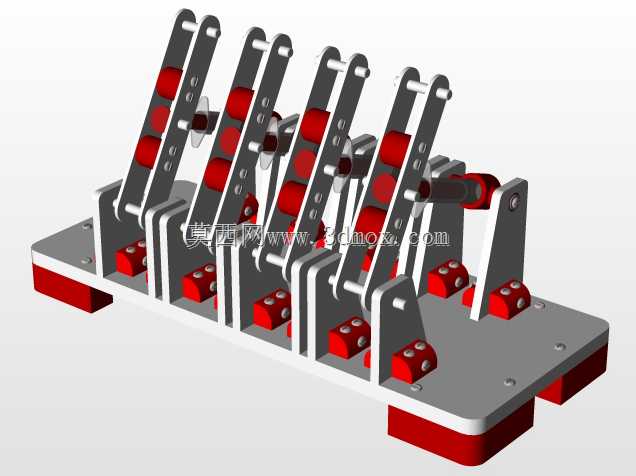

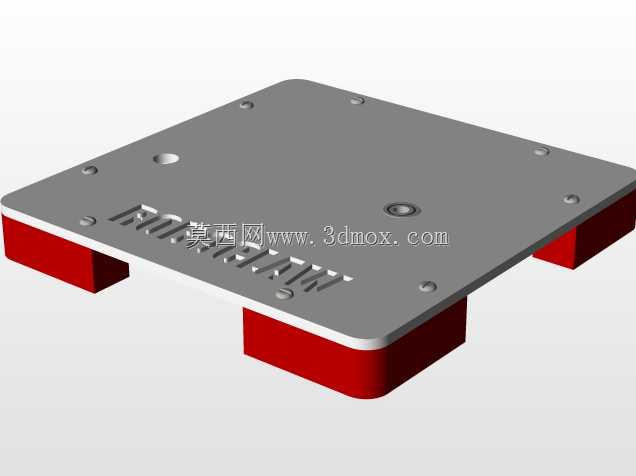

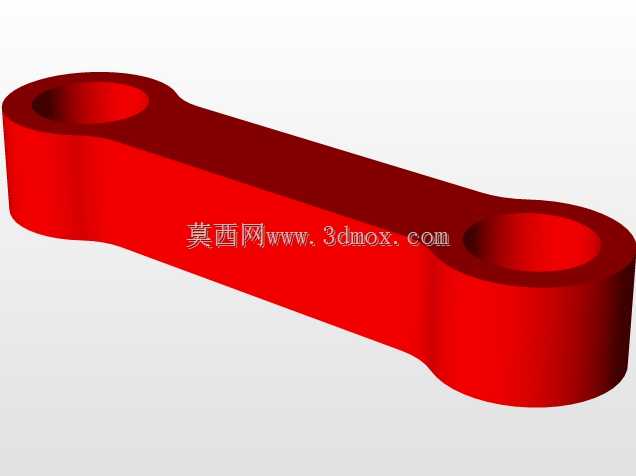

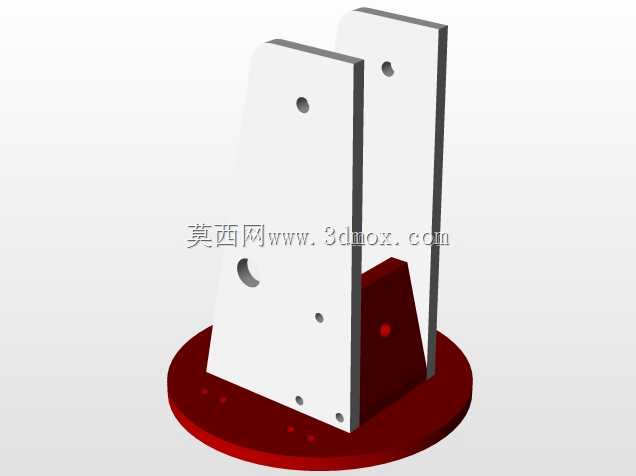

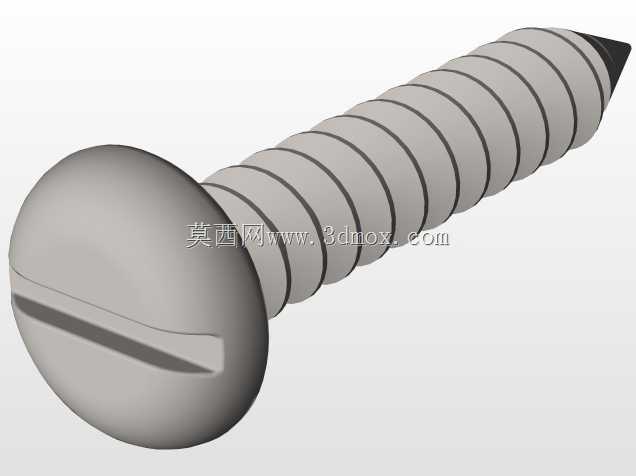

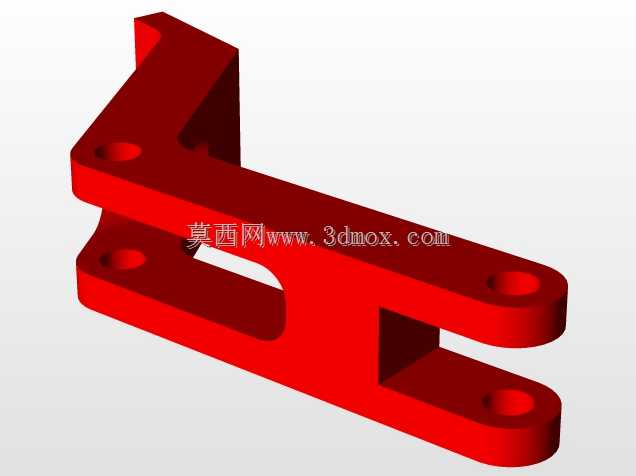

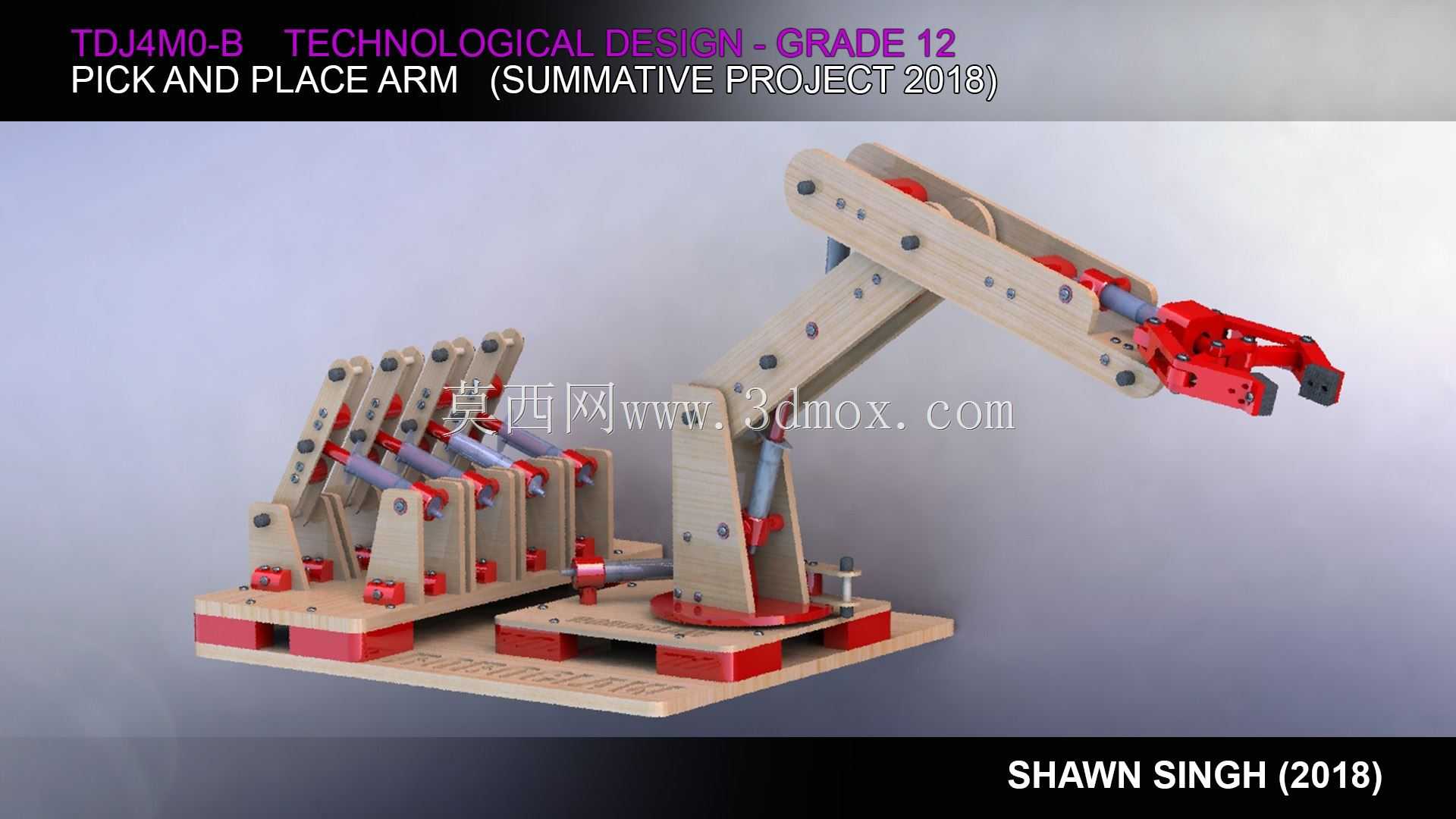

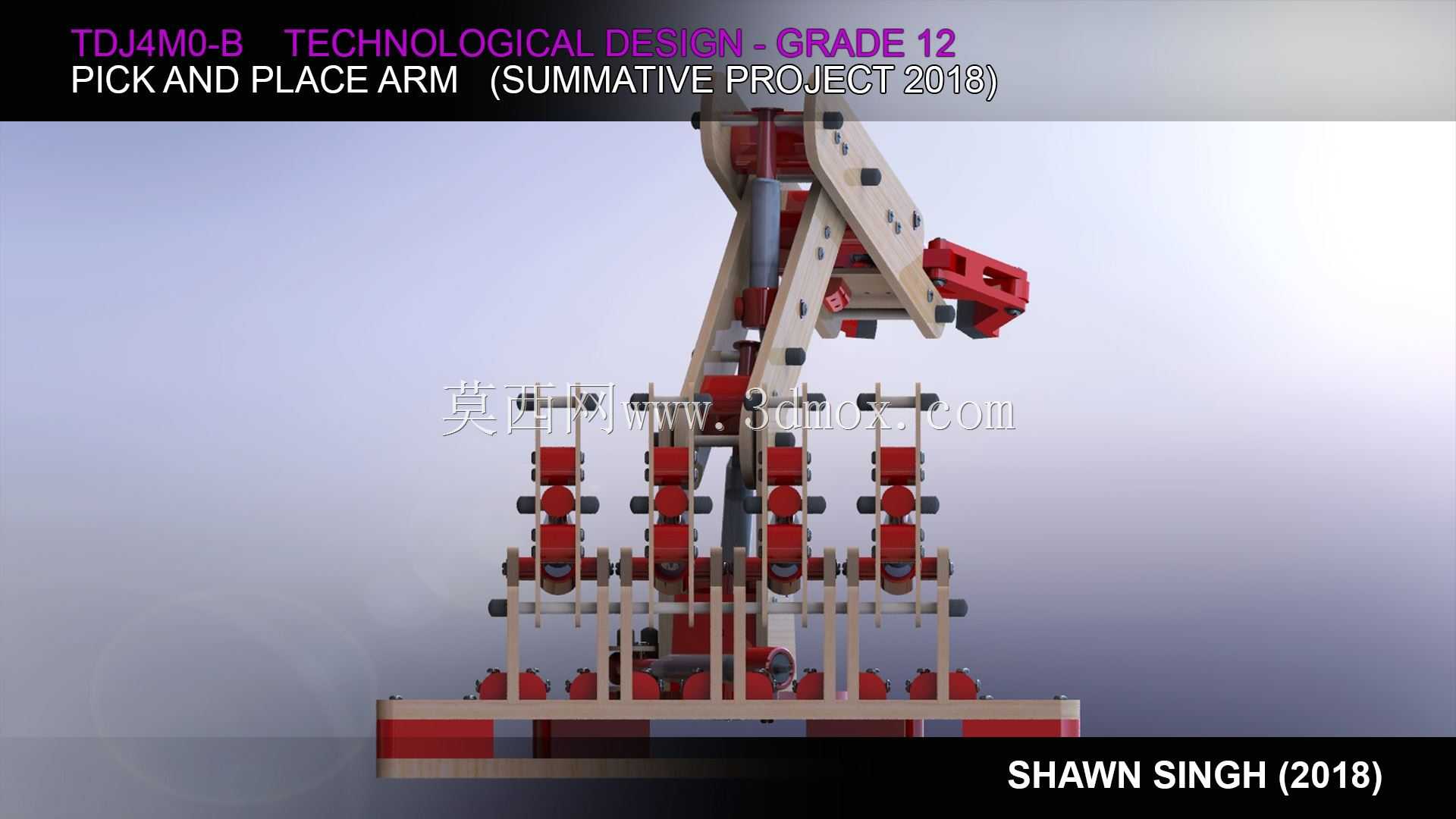

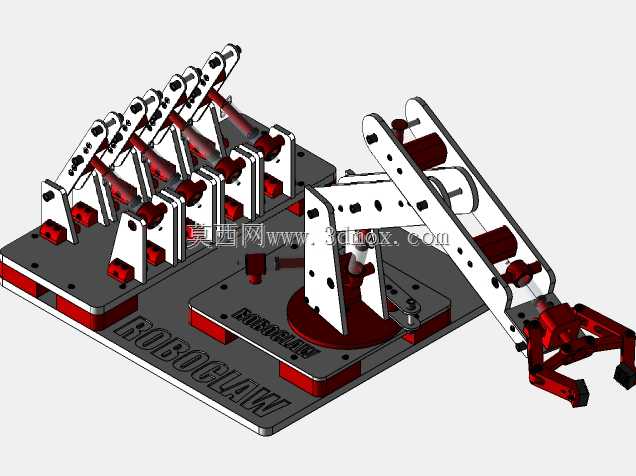

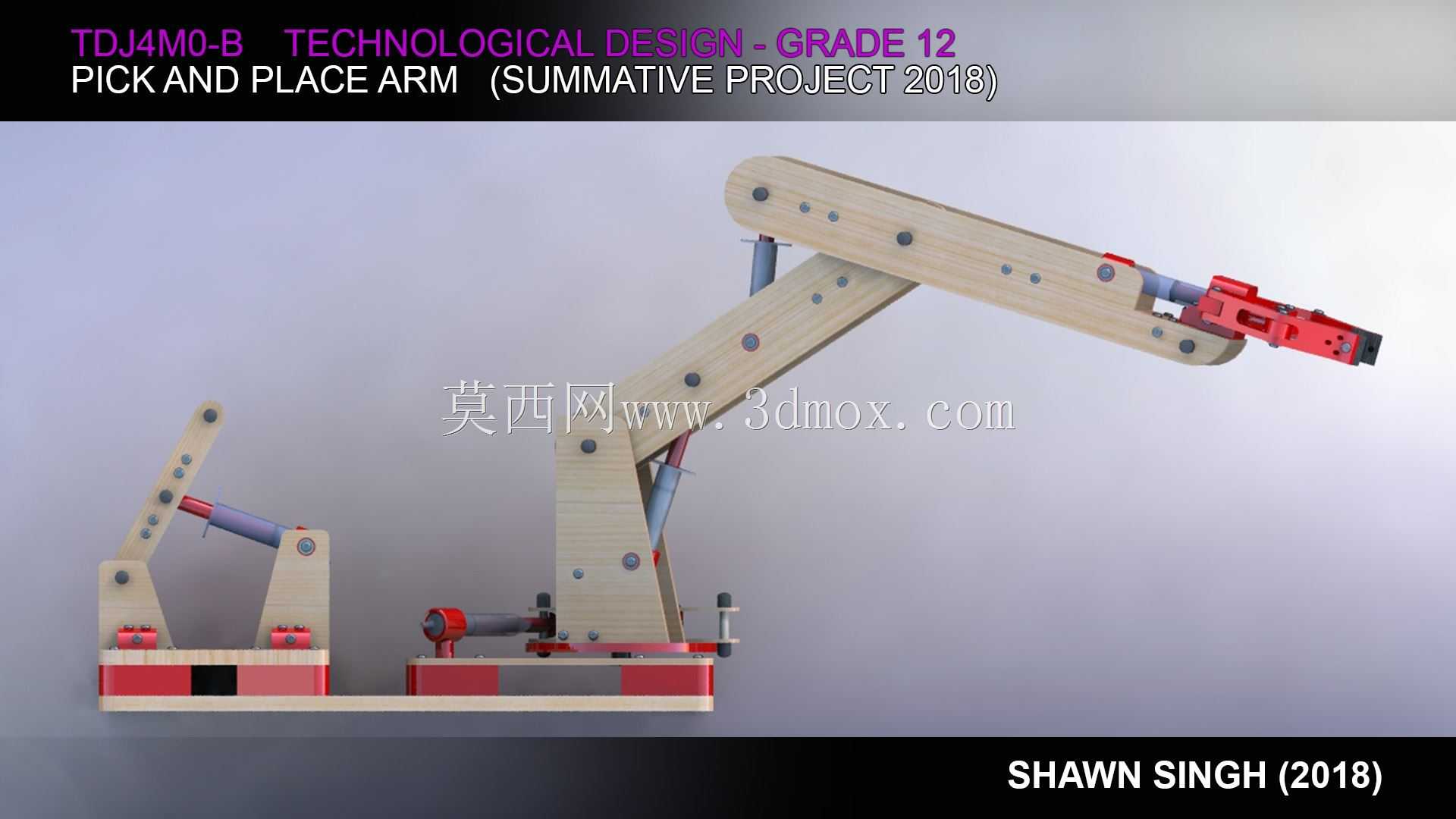

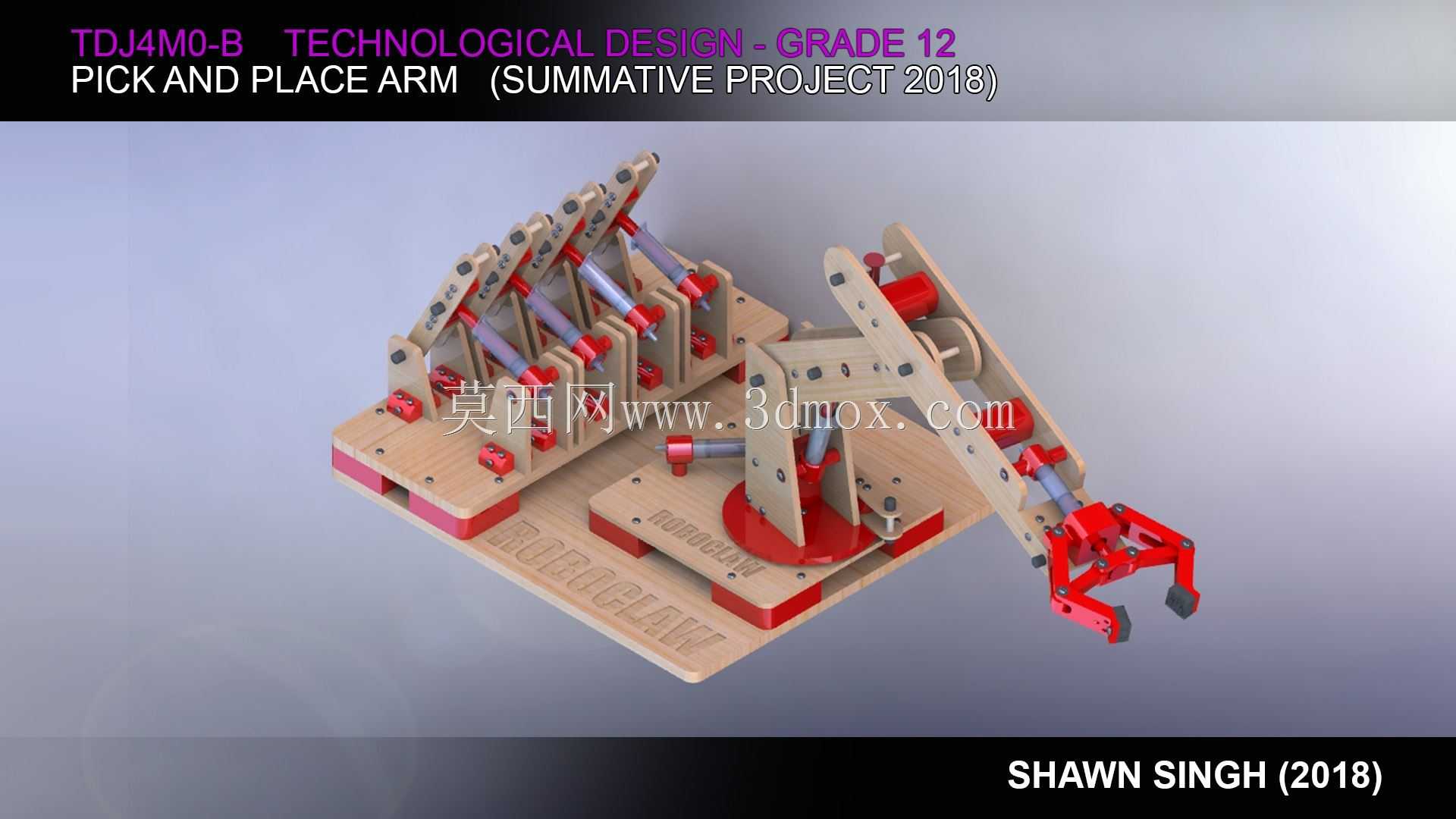

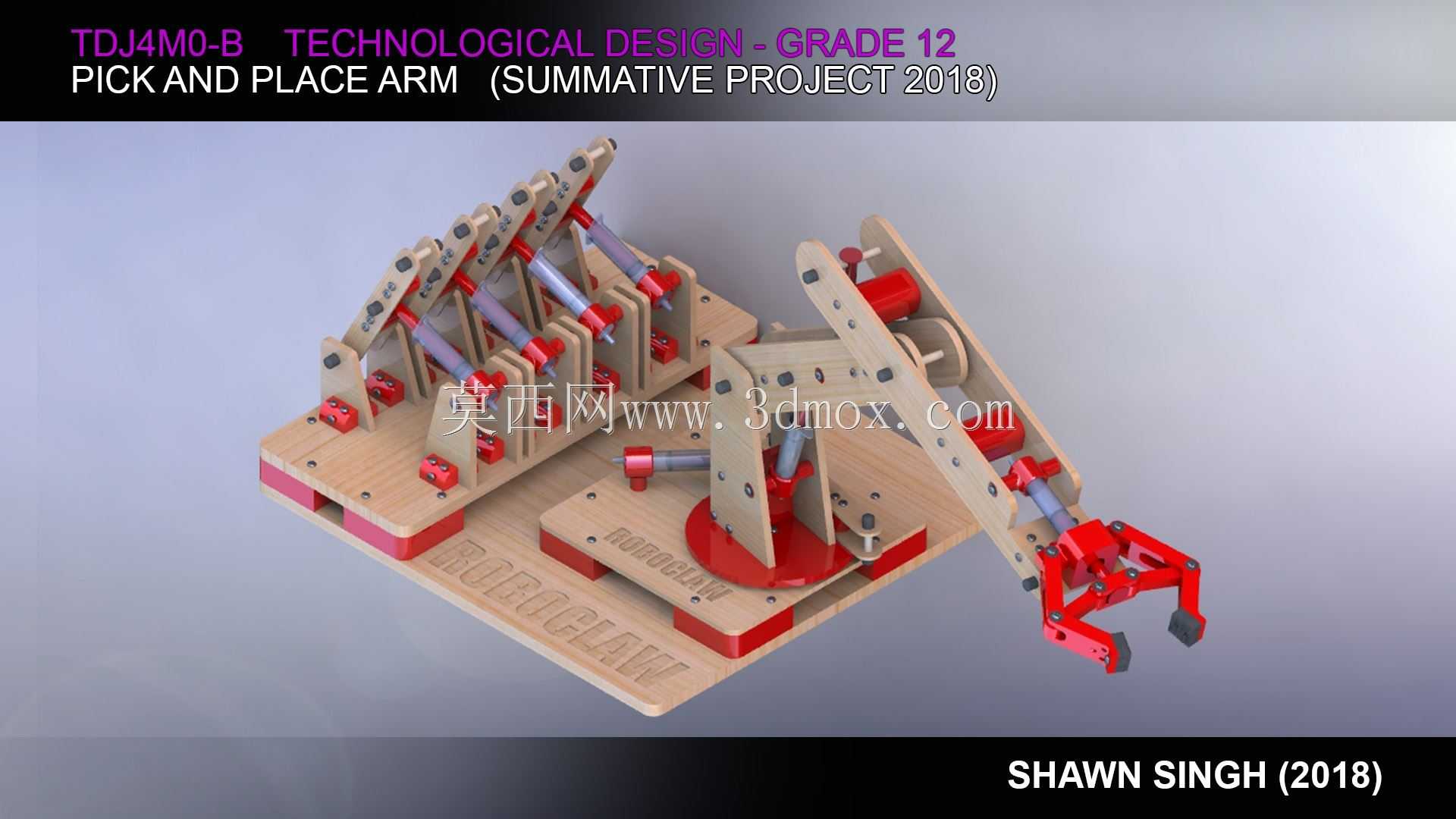

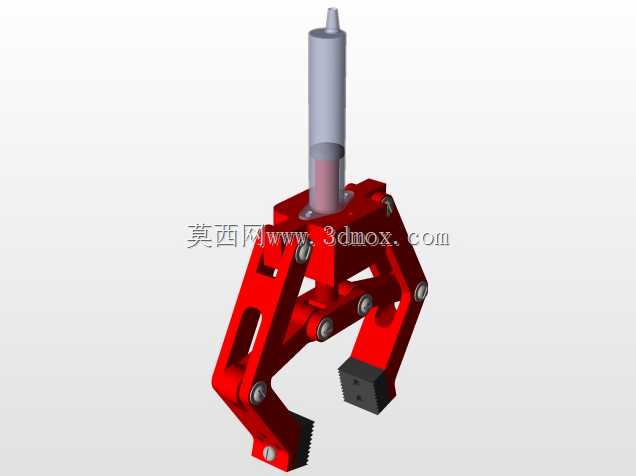

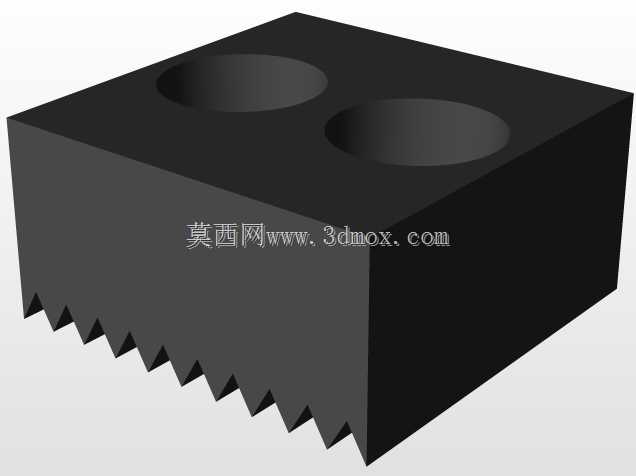

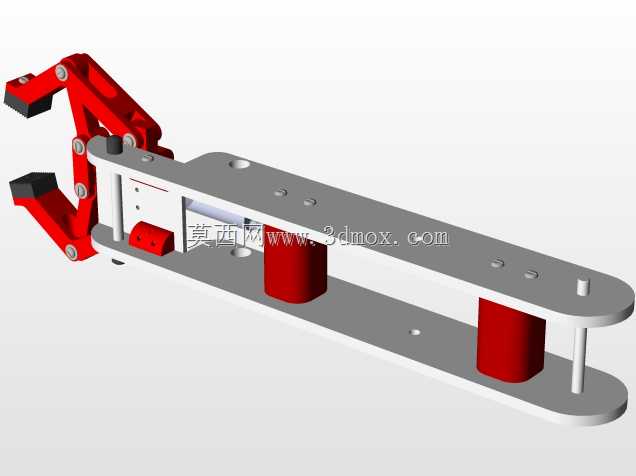

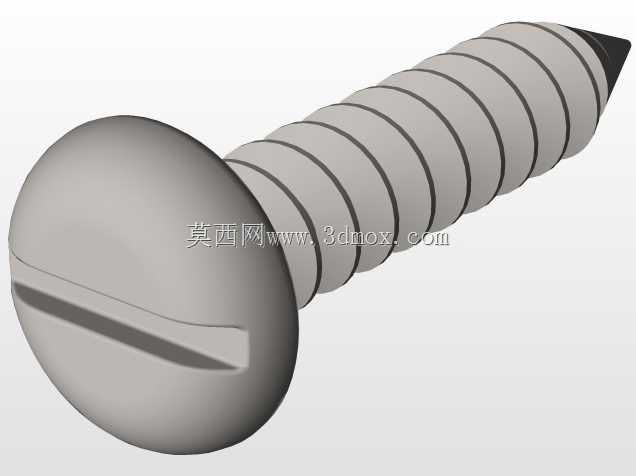

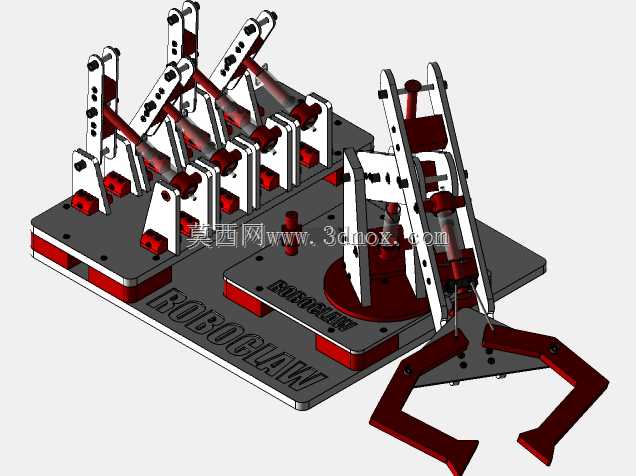

该款拾取放置机械臂主要面向轻型物料的短距离转运、工位间上下料场景，可应用于教学实训演示、小型装配生产线物料分拣、轻工行业小件工件的工位转移等场景，能够替代人工完成重复性的拾取、抬升、转运、放置动作，降低人工重复操作的劳动强度，在实训场景中可直观展示液压驱动铰接臂的运动逻辑与力传递路径，帮助学习者理解多自由度机械结构的运动原理。设备核心用途是实现固定半径范围内的物料拾取与定点放置，依托液压驱动单元提供稳定的动作推力，相比纯机械连杆结构具备更平稳的出力特性，可适配一定重量范围内的不同材质工件转运需求。产品功能特性上，采用多段铰接臂结构设计，臂段之间通过铰接转轴连接，配合液压作动筒实现各臂段的角度调节，可完成抬升、伸展、俯降、夹取的连贯动作，末端配置夹爪结构，可通过开合动作完成对工件的夹持与释放；底座采用平板式安装结构，预留了标准化的安装固定位，可直接固定在工作台面或者实训台架上，多组并排布置的同结构臂体可实现多工位同步作业，适配流水线多工位同步上下料的需求。设计思路上，整体采用模块化的分层设计逻辑，底座作为承载基础承担整体结构的稳定性支撑，各臂段采用等强度的结构设计，在铰接受力位置做了局部加厚处理，避免长期往复动作出现结构变形，液压作动筒的安装点位经过运动学仿真校核，确保在全行程动作范围内不会出现结构干涉，同时保证各角度下的夹持力满足设计载荷要求；夹爪部分采用对称式开合结构，夹持接触面做了防滑处理，可适配不同外形的小件工件夹持，不会出现夹伤工件或者夹持脱落的问题。外形尺寸与安装边界方面，单组机械臂的底座安装尺寸适配常规实训台与小型装配工位的台面尺寸，臂体完全伸展后的作业半径覆盖常规工位间的物料转运距离，竖直方向抬升高度满足小型工作台面的物料抬升需求，整体安装无需额外改造现有台面，仅需通过底座预留的固定孔位完成锁紧即可投入使用，多组并排安装时相邻臂体的作业范围互不干涉，可根据实际工位数量灵活配置臂体组数，适配不同产能的作业需求。整体结构运动逻辑清晰，动作平稳可靠，既可以作为教学演示的具象化结构载体，也可经过适配改造后应用于实际轻型物料的转运工位。
