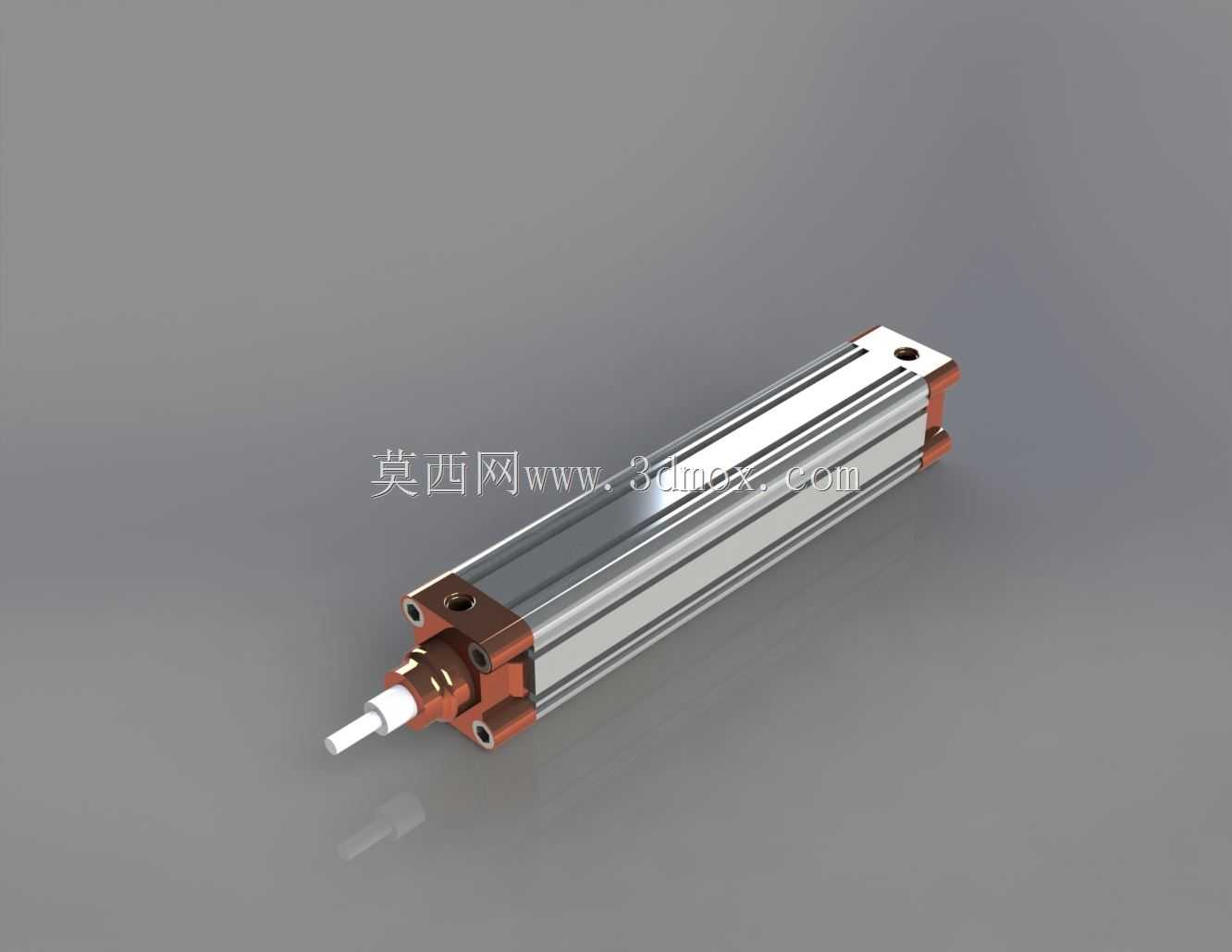

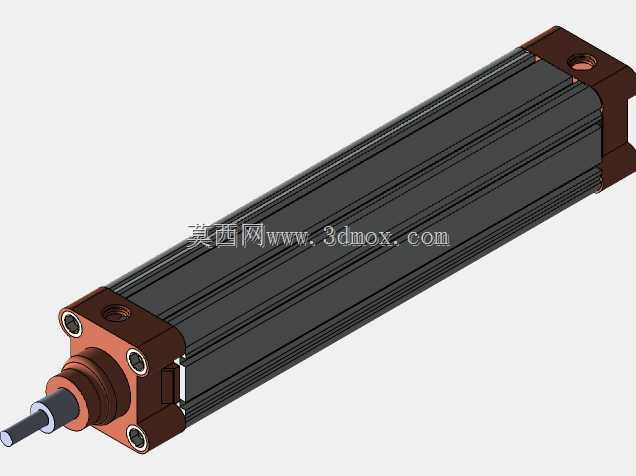

标准拉杆式气动气缸执行元件结构设计

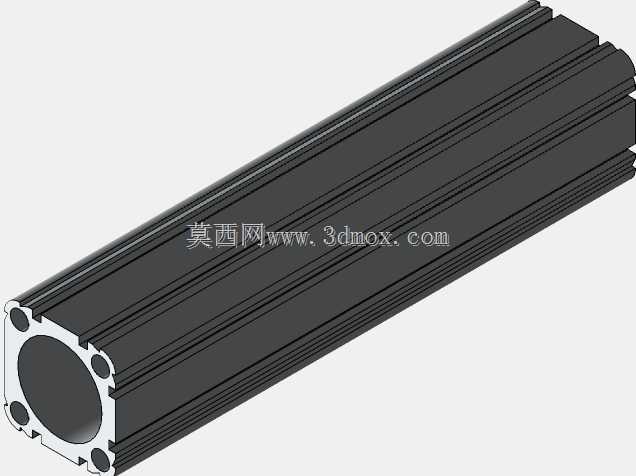

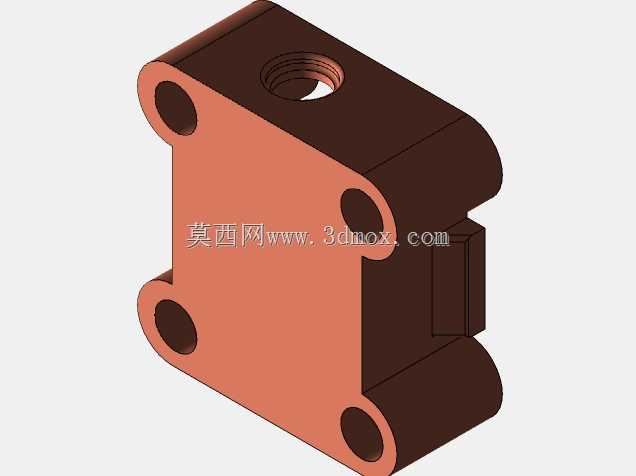

这款拉杆式气动气缸是气压传动系统里的核心直线执行部件，广泛应用在轻工包装、电子装配、自动化生产线上下料、机床工件夹紧、物流分拣推料等各类需要直线往复动作的工业场景中，依靠压缩空气作为动力源完成直线推、拉、顶升、夹紧等动作，相比液压执行元件具备动作响应快、介质清洁无油污泄漏、运维成本低的特点，在洁净要求较高的食品包装、电子制造场景适配性极强。从功能特性来看，这款气缸采用双作用结构设计，可通过换向阀控制压缩空气进出前后腔，实现活塞杆的伸出与缩回双向动作，输出推力与气源压力、活塞有效作用面积直接相关，可适配0.1-1.0MPa的常规工厂压缩空气气源，运行过程中活塞杆配合耐磨导向环与防尘密封圈，可阻挡外界粉尘、碎屑进入缸筒内部，延长密封件使用寿命，端盖处设置的缓冲结构可在活塞行程末端降低冲击，避免硬碰撞带来的部件损伤与运行噪音。从设计思路来看，整体采用行业通用的拉杆式组装结构，四根平行拉杆贯穿前后端盖与铝制缸筒，通过螺母锁紧保证缸筒与端盖的密封压紧力，这种结构既方便生产组装时的部件选配，也便于后期运维时更换密封件、清理缸筒内壁；缸筒采用硬质阳极氧化铝合金材质，内壁粗糙度控制在合理范围，降低活塞密封圈滑动时的摩擦阻力，前后端盖采用压铸铝合金材质兼顾强度与轻量化，活塞杆采用镀铬处理的中碳钢材质，表面硬度高耐磨性能好，可承受一定的侧向负载而不出现弯折变形。从安装边界与尺寸来看，这款气缸为标准方形缸体结构，端盖预留的安装孔位可适配法兰安装、脚座安装、耳轴铰接安装等多种安装方式，可根据现场安装空间灵活选择固定形式；缸体外形规整无外凸结构，安装时需预留足够的活塞杆伸出空间，同时要保证气缸安装面与负载动作方向的平行度，避免活塞杆承受额外径向力导致密封件偏磨；进出气接口设置在端盖侧面，可适配标准气动快插接头，接气管路时需预留气管弯曲半径，避免管路弯折导致气路不通。
