游乐卡丁车专用吊耳连接结构

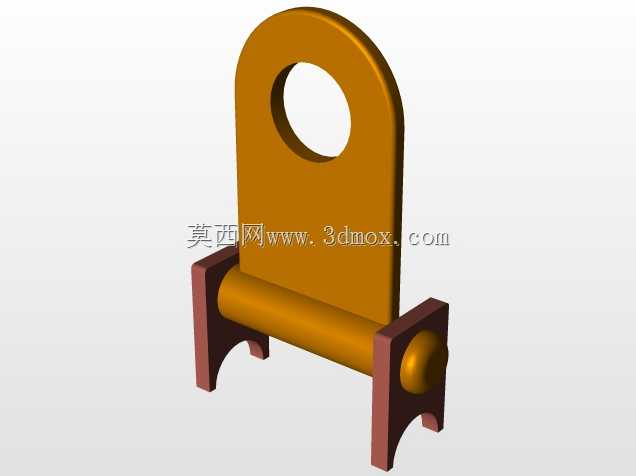

该结构件是场地游乐卡丁车底盘悬挂系统中的核心承重连接部件，主要应用于户外商用游乐场地、室内卡丁车馆的休闲娱乐类卡丁车装配场景，承担车架与悬挂摆臂之间的铰接承重功能，在车辆过弯、经过颠簸路面时传递并缓冲路面传来的冲击载荷，避免车架与悬挂部件出现硬接触损伤，同时为悬挂的上下摆动提供稳定的回转支撑，保障车辆行驶过程中的轮距定位精度，减少轮胎异常磨损。该部件整体采用对称式结构设计，上部为带圆孔的立式吊板结构，圆孔作为铰接安装位，可匹配对应直径的铰接销轴，装配时销轴穿过该孔与车架上的安装支座连接，预留的配合间隙可满足悬挂摆动时的角度偏转需求，避免运动过程中出现卡滞。下部为跨式支撑座结构，两个对称布置的支脚带有弧形让位缺口，中间的圆柱轴段用于套装悬挂摆臂的衬套，端部的球形凸台可对衬套起到轴向限位作用，防止车辆行驶过程中衬套出现轴向窜动脱出。设计过程中充分考虑了游乐卡丁车的使用载荷特性，整体结构做了等强度优化，立式吊板的边缘做了圆弧过渡处理，避免应力集中导致的部件断裂，支脚的弧形缺口既可以避让悬挂摆动过程中的周边部件，也能在保证结构强度的前提下降低部件整体重量，减少车辆非簧载质量，提升行驶操控的平顺性。安装边界方面，上部铰接孔的中心到下部支撑轴的中心距经过精准校核，可匹配对应型号卡丁车的悬挂行程设计，两个支脚的内侧间距与悬挂摆臂的安装宽度适配，装配时无需额外加工调整即可直接对位安装，下部支撑轴的直径与常用的悬挂衬套内径匹配，端部球形凸台的直径大于支撑轴直径，装配后可通过卡簧或端盖完成轴向固定，整体结构安装便捷，维护时仅需拆卸铰接销轴即可完成部件更换，能够适配多数中小型休闲游乐卡丁车的悬挂改装与装配需求，在日常高频次的场地运营场景下可保持稳定的结构强度，减少设备维护频次。
