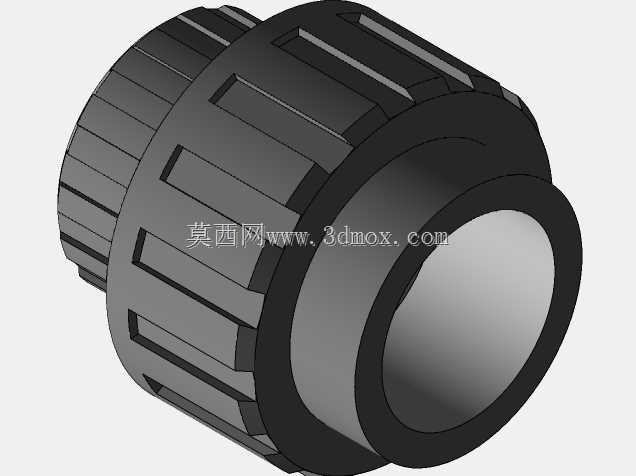

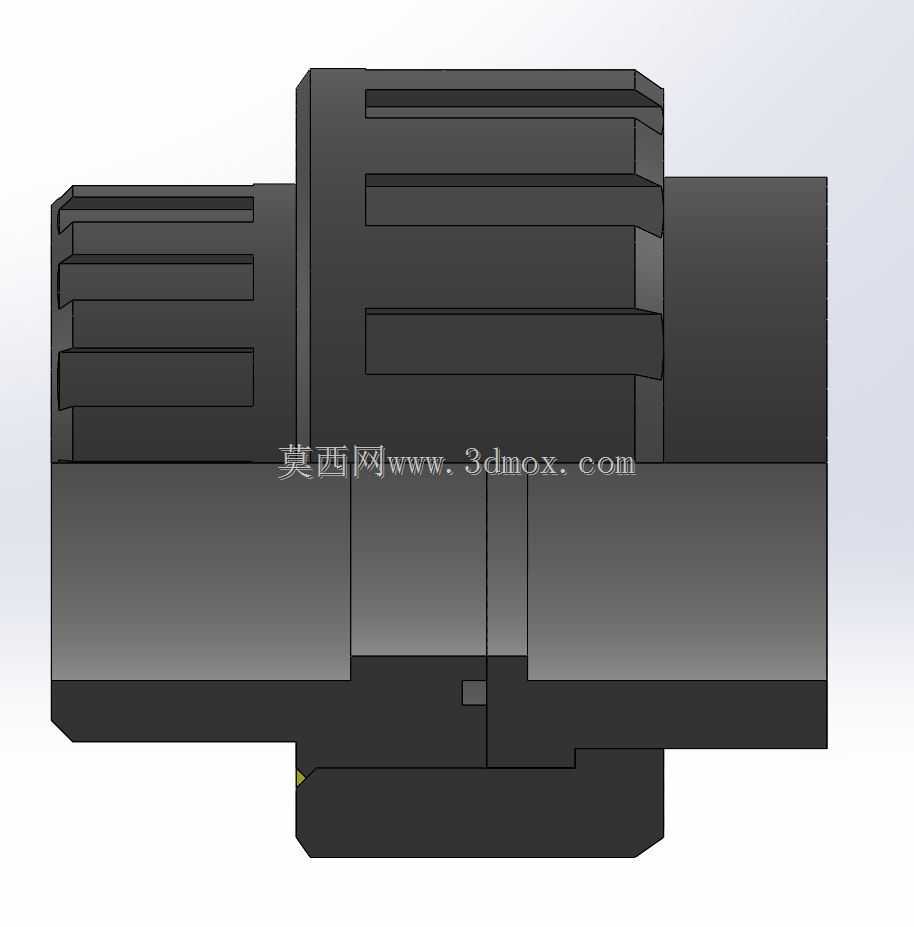

带溶剂焊接结构的PVC管路连接接头

这款PVC管路接头主要应用于民用建筑给排水、家装水路改造、低压化工流体输送、农田节水灌溉等场景的PVC管路对接作业，是硬质PVC管路系统中实现两段同管径管材密封连通的核心连接件，依靠溶剂粘接的工艺实现接头与管材的一体化固定，无需额外加装密封垫片或紧固卡件，安装操作门槛低，连接完成后密封性能稳定，可长期耐受0.6MPa到1.0MPa的管路工作压力，适配常规常温流体输送工况。从功能特性来看，接头采用承插式结构设计，两端承口的内径尺寸与对应规格PVC管材的外径做了精准公差匹配，承口内壁预留了均匀的溶剂容纳间隙，当涂抹专用PVC粘接溶剂后插入管材，溶剂会快速溶解管材与接头接触表层的PVC材质，待溶剂完全挥发固化后，接头与管材会形成完全融为一体的连接结构，不会出现渗漏、松脱的问题。接头外壁设计了多道周向均匀分布的防滑棱条，在安装施力过程中可以有效增大手部或者安装工具与接头外壁的摩擦力，避免拧动对位时出现打滑，方便施工人员快速调整接头的安装角度，让管路排布更加整齐顺直。从设计思路层面，这款接头在建模时充分考虑了实际安装的操作边界，承口的插入深度做了符合管路安装规范的尺寸设定，既保证足够的粘接接触面积来满足连接强度要求，又不会因为承口过深导致管材插入到位后出现内部流道的突兀缩径，尽可能降低接头位置的流体阻力，减少管路输送过程中的压力损耗。接头中部的限位凸环结构，能够在管材插入承口时提供明确的到位感知，施工人员无需额外测量插入深度，只要将管材推至与凸环端面贴合即可达到标准安装深度，有效降低人工安装的操作误差，避免因插入深度不足导致的连接强度不够、后期使用过程中接头脱落渗漏的问题。接头整体的外形过渡处都做了圆弧倒角处理，没有尖锐的棱角结构，既可以避免安装过程中划伤施工人员，也能减少生产脱模时的应力集中问题，提升注塑生产的成品率，同时内部流道采用等径直通设计，内壁光滑无凸起，流体通过时不会形成明显的紊流，也不容易在接头位置积存杂质造成管路堵塞。在安装边界上，这款接头适配的管材外径公差范围控制在行业标准允许的偏差区间内，承口端部做了微小的导入倒角，即使管材端面存在轻微的切割不平整，也可以顺利导入承口内部，降低现场施工的管材预处理难度，不需要对接头做额外的打磨修整即可完成粘接作业，能够有效提升管路铺设的施工效率。
