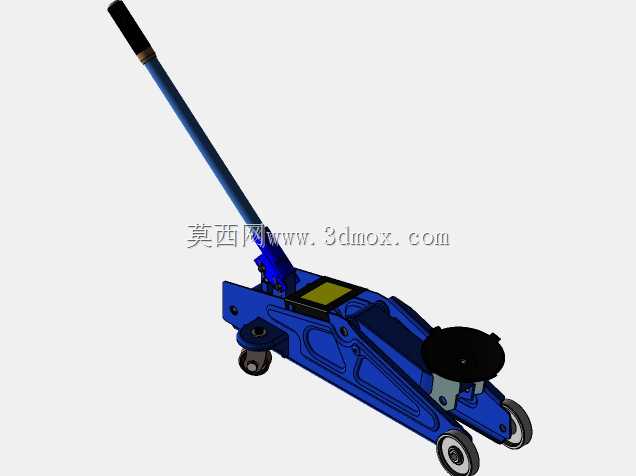

卧式液压汽修地板千斤顶结构设计

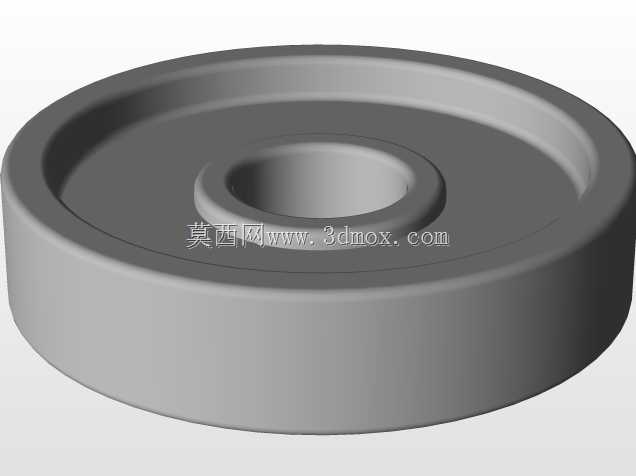

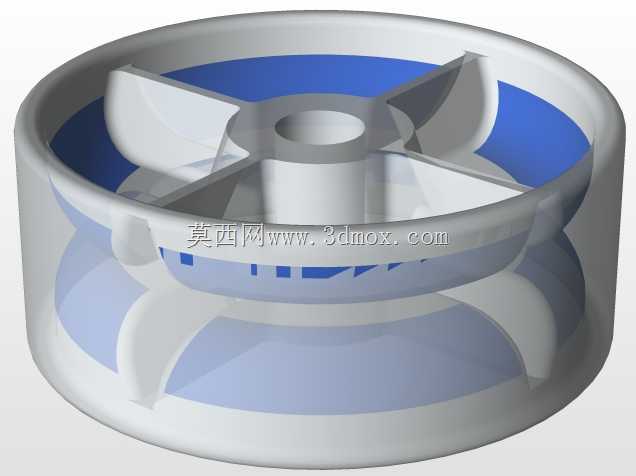

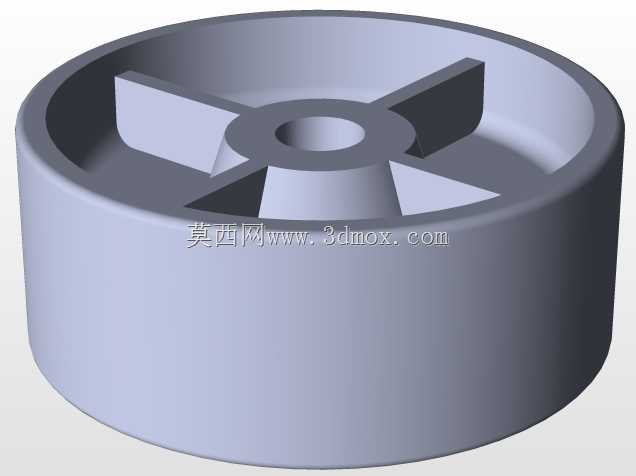

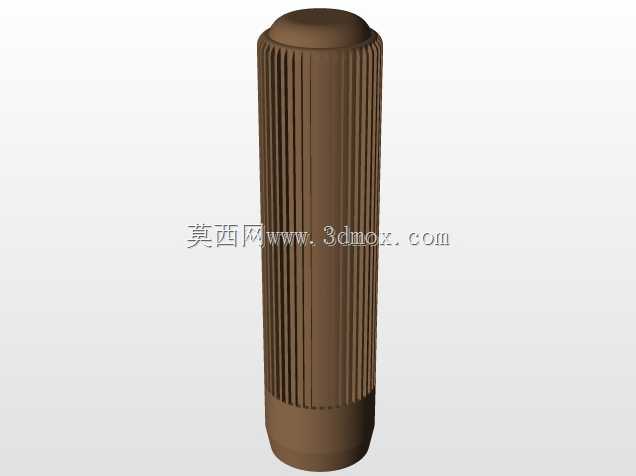

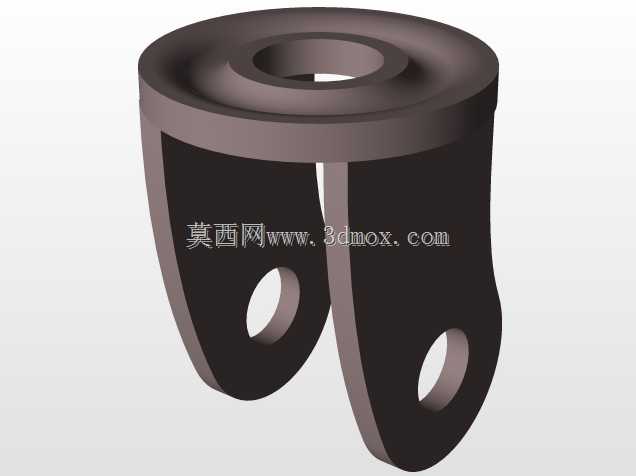

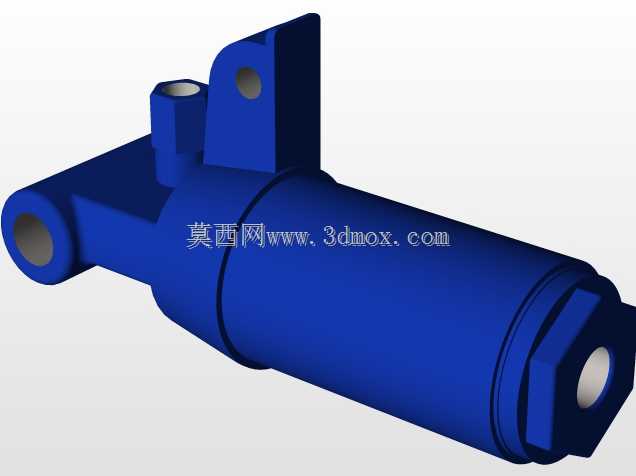

这款卧式液压千斤顶是面向汽车维修场景设计的小型起重作业设备，核心应用于各类乘用车、轻型商用车的维保作业环节，在轮胎更换、底盘检修、制动系统维护等需要抬升车辆的作业场景中承担载荷支撑功能，是汽修门店、车辆救援团队以及私家车主随车应急维保的核心配套工具。相较于传统立式千斤顶，这款卧式结构的设备重心更低，作业时的支撑稳定性更强，能够适配更多低底盘车型的作业需求，避免立式设备因底座接触面积小、重心偏高带来的侧倾风险。从功能特性来看，该设备采用单柱塞液压驱动结构，通过压动长操作杆即可驱动内部液压油缸完成顶升动作，泄压阀集成在操作杆连接端，只需小幅度扳动操作杆即可控制载荷缓慢下降，操作过程省力且可控，能够精准控制车辆抬升与下降的速度，避免骤降带来的作业风险。顶部的支撑托盘采用带防滑纹理的圆形结构，能够与车辆底盘的指定支撑点位紧密贴合，防止顶升过程中出现滑脱问题，托盘下方设置有万向转动结构，可在顶升过程中随车辆抬升角度自适应调整接触角度，保证支撑面始终与底盘点位贴合受力。设备底部配置四个脚轮，其中两个前轮为定向承重轮，两个后轮为万向转向轮，在空载状态下可轻松推移至车辆底盘下方的作业位置，无需人工搬抬移位，大幅降低作业前的准备劳动强度。在设计思路上，整体结构采用低趴式布局，主体承载臂采用高强度钢板冲压焊接成型，在保证结构强度足以支撑额定载荷的前提下，尽可能压缩设备整体高度，使其能够伸入底盘离地间隙较小的运动型轿车、改装车型下方完成作业，解决了传统高结构千斤顶无法适配低底盘车辆的痛点。液压油缸内嵌于主体框架内部，既能够对核心液压部件形成防护，避免作业过程中磕碰损伤油缸密封结构，也能进一步优化设备整体的重心分布，提升重载支撑时的稳定性。操作杆采用分段式设计，非作业状态下可向下折叠贴合设备主体，减少收纳时的占用空间，方便放入车辆后备箱或者门店工具柜存放。从安装与使用边界来看，设备的最低顶升高度适配多数家用轿车的底盘离地间隙，无需额外垫高即可伸入车辆下方，最大顶升高度能够满足常规维保作业的抬升需求，足以让维修人员获得充足的底盘操作空间。作业时需将设备放置在平整坚硬的地面上，避免在松软地面使用导致底座下陷引发安全问题，支撑点位必须对准车辆底盘指定的承重加强位置，不可支撑在塑料护板、油底壳等非承重部位，防止顶升过程中造成车辆部件损坏。整体结构的受力路径经过优化，载荷从顶部托盘传递至承载臂后，通过铰接结构分散至主体底座框架，最终由底部框架均匀传递至地面，各铰接点均配置耐磨衬套，能够减少长期使用过程中的磨损量，延长设备的整体使用寿命。设备表面采用喷涂工艺处理，既能够抵御汽修场景中常见的油污、水汽侵蚀，也能提升外观的辨识度，避免作业现场因设备颜色暗沉引发的磕碰问题。
