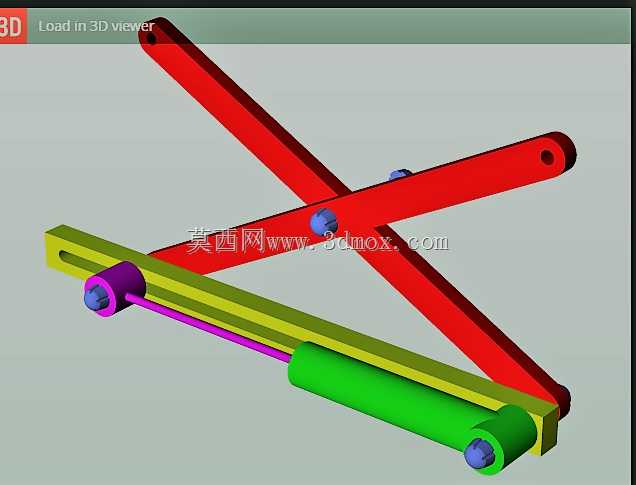

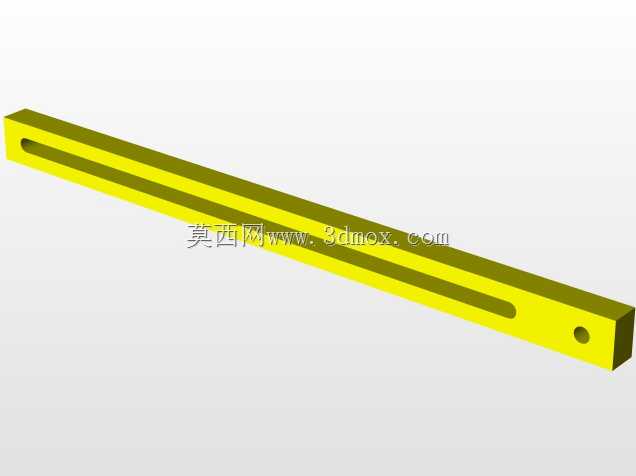

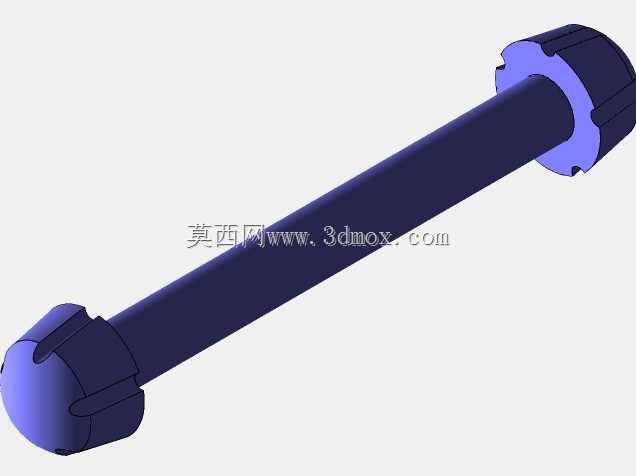

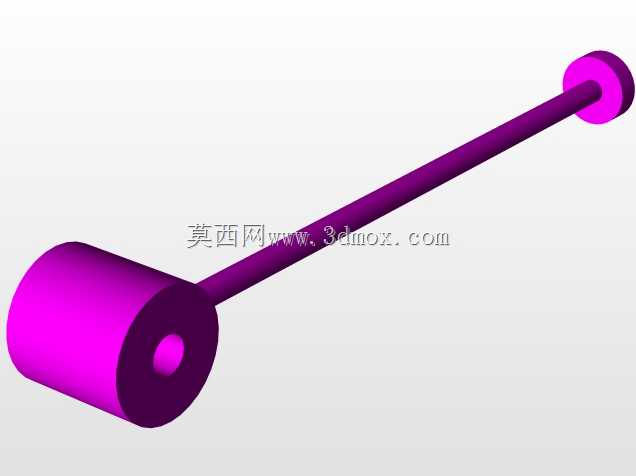

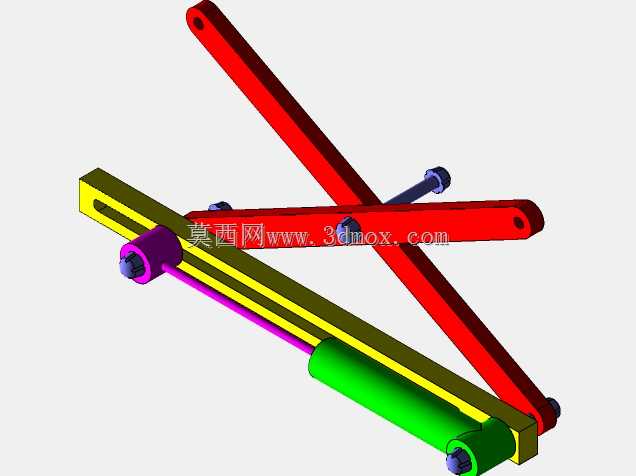

该结构为剪式顶升场景下的核心传动执行部件,主要应用于车载应急换胎、小型设备工位顶升、轻型仓储货物举升等对顶升平稳性、操作便捷性有要求的场景,是剪式千斤顶实现力的转换与顶升动作的核心组成部分。在实际使用过程中,该结构依靠液压元件的推力输出,带动交叉布置的撑杆组件完成角度开合变化,将液压杆的水平方向直线推力,转化为垂直方向的顶升作用力,相比传统纯螺纹旋拧的剪式顶升结构,操作施力强度更低,顶升过程的线性平稳度更优,不会出现螺纹传动常见的卡顿、回程间隙过大的问题。从功能特性来看,该结构采用双交叉臂的对称受力布局,两个长条形交叉臂通过中部的铰接销轴形成可转动的剪式支点,臂体两端分别连接底部滑移导轨与顶部承载平台的铰接座,其中一端的下铰接点与水平布置的液压油缸输出端相连,油缸伸缩时即可推动铰接点沿导轨方向滑移,带动剪臂夹角变化实现升降动作;臂体与铰接点的配合处采用轴套式连接结构,可减少反复转动过程中的磨损量,延长结构整体的使用寿命,同时对称式的受力布局可让顶升过程中两侧的受力始终保持均衡,避免单侧偏载导致的卡滞、结构变形问题。在设计思路上,该结构优先考虑了受力传递的合理性,将液压油缸的布置方向与剪臂下端的滑移方向保持同轴,尽可能减少力传递过程中的分力损耗,让液压推力能够最大化转化为顶升力;交叉臂的截面采用抗弯性能优异的矩形截面设计,在控制整体重量的前提下保证臂体的承重抗变形能力,铰接销轴的位置经过受力校核,确保在额定承重范围内销轴的剪切应力、臂体的弯曲应力均处于材料安全许用范围内,同时预留了足够的安全冗余量应对瞬时冲击载荷。在外形尺寸与安装边界上,该结构完全适配常规小型剪式千斤顶的安装空间,收回状态下整体结构扁平,可放入车载工具盒的预留储物空间内,展开后可达到额定顶升高度,底部导轨的安装孔位与通用剪式千斤顶的底座安装尺寸完全匹配,顶部铰接座的连接尺寸可适配常规千斤顶的顶部承载托盘,液压油缸的进出油接口位置预留了足够的手动泵、泄压阀安装空间,不需要额外改动其他配套部件即可完成整体装配,适配性较强。
