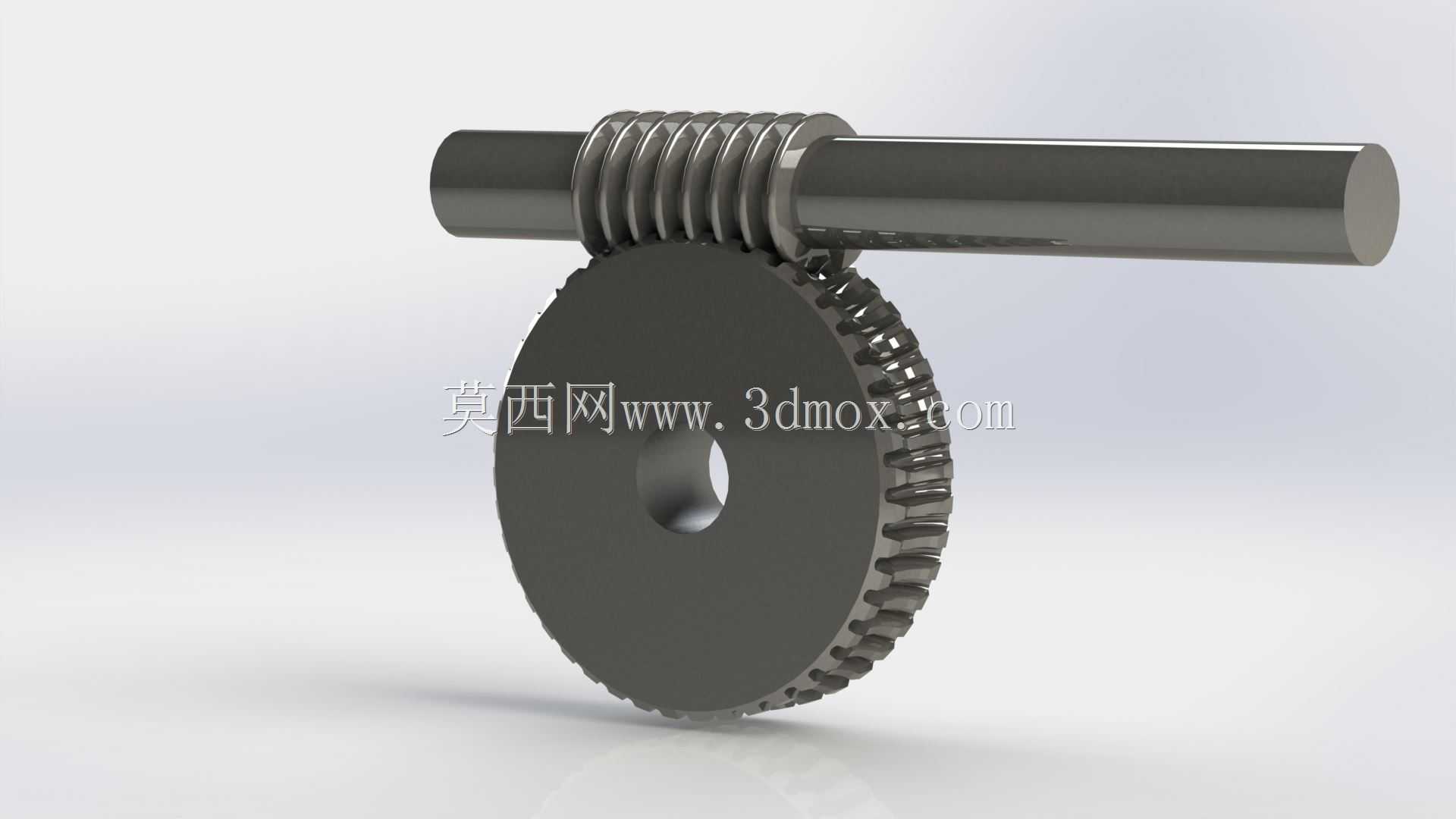

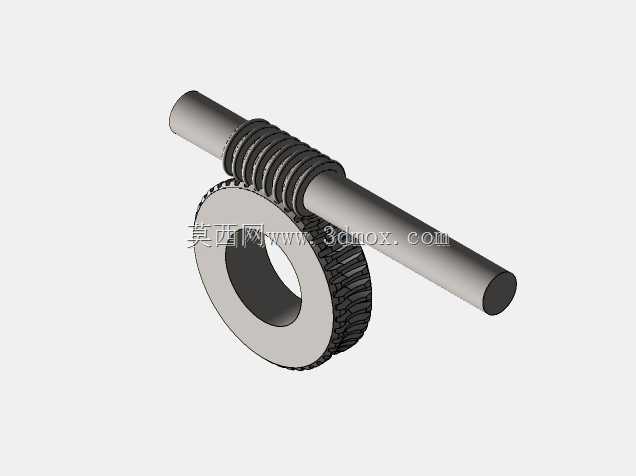

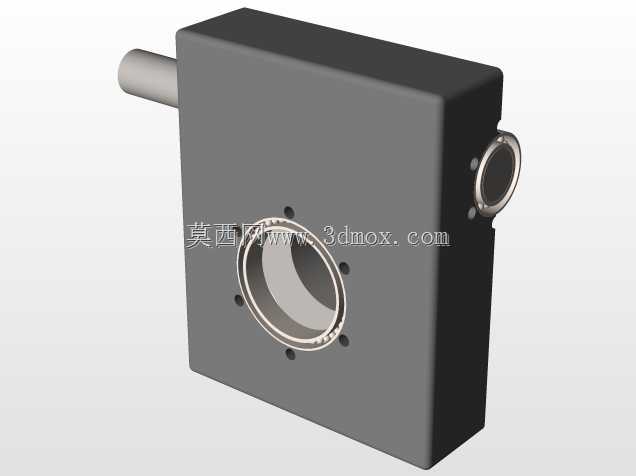

这套蜗轮蜗杆啮合传动结构,是机械传动系统中实现交错轴动力传递的核心部件,常见于需要大减速比、低转速大扭矩输出的工业场景,比如轻工输送设备的驱动端、小型自动化生产线的进给机构、食品包装机械的分度传动单元、起重设备的慢速卷扬机构,以及部分精密机床的进给传动链路中,承担着改变动力传输方向、匹配转速与输出扭矩的关键作用。
从实际功能来看,该结构依靠蜗杆与蜗轮齿面的连续啮合完成动力传递,相比平行轴齿轮传动,能在单级传动下实现更大的减速比,同时啮合过程中多齿同时接触,传动平稳性更强,冲击、振动与运行噪音都控制在较低水平,还具备反向自锁的特性,可在垂直布置的传动链路中避免负载反向倒转,提升设备运行的安全系数。

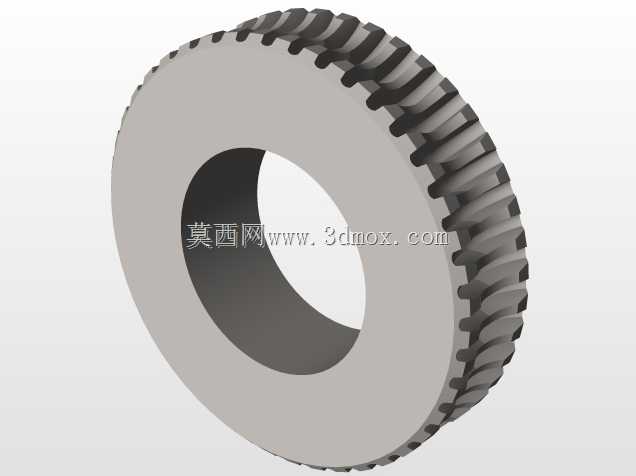

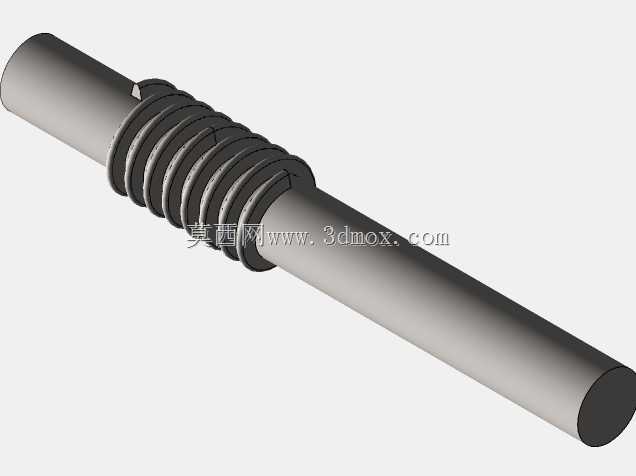

在设计思路上,这套结构优先匹配实际工况的载荷需求,蜗杆采用轴向齿廓为直线的圆柱蜗杆结构,加工工艺成熟,齿面经过参数优化保证啮合时的接触面积均匀,避免局部应力集中导致的齿面磨损;蜗轮的齿形完全匹配蜗杆的螺旋升角,保证啮合过程中齿面可以实现顺滑的滑动接触,减少传动过程中的能量损耗。整体结构将蜗杆与蜗轮的中心距、啮合间隙控制在合理区间,既保证传动精度,又预留了合理的润滑储油空间,适配日常脂润滑或油润滑的维护需求。
从安装边界来看,蜗杆部分为通轴式结构,两端预留的轴段可直接适配标准轴承座的安装尺寸,轴端可通过联轴器连接驱动电机的输出轴;蜗轮中心设置标准通孔,可通过键连接与输出轴实现周向固定,蜗轮的外圆齿顶圆、端面到安装基准面的距离都符合通用传动箱体的内部安装空间要求,不需要额外做大幅结构修改就能直接适配常规减速箱体的装配尺寸,安装时只需保证蜗杆轴线与蜗轮轴线的空间垂直交错精度,控制好两轴的中心距偏差,就能保证整套结构长期稳定运行。在实际应用中,这套结构可以根据不同的负载需求调整模数与齿宽参数,适配从轻载精密传动到中载工业传动的多类场景,传动效率稳定,后期维护仅需定期检查齿面磨损情况、补充润滑脂即可,使用寿命较长。
