连铸生产用抽紧装置结构设计

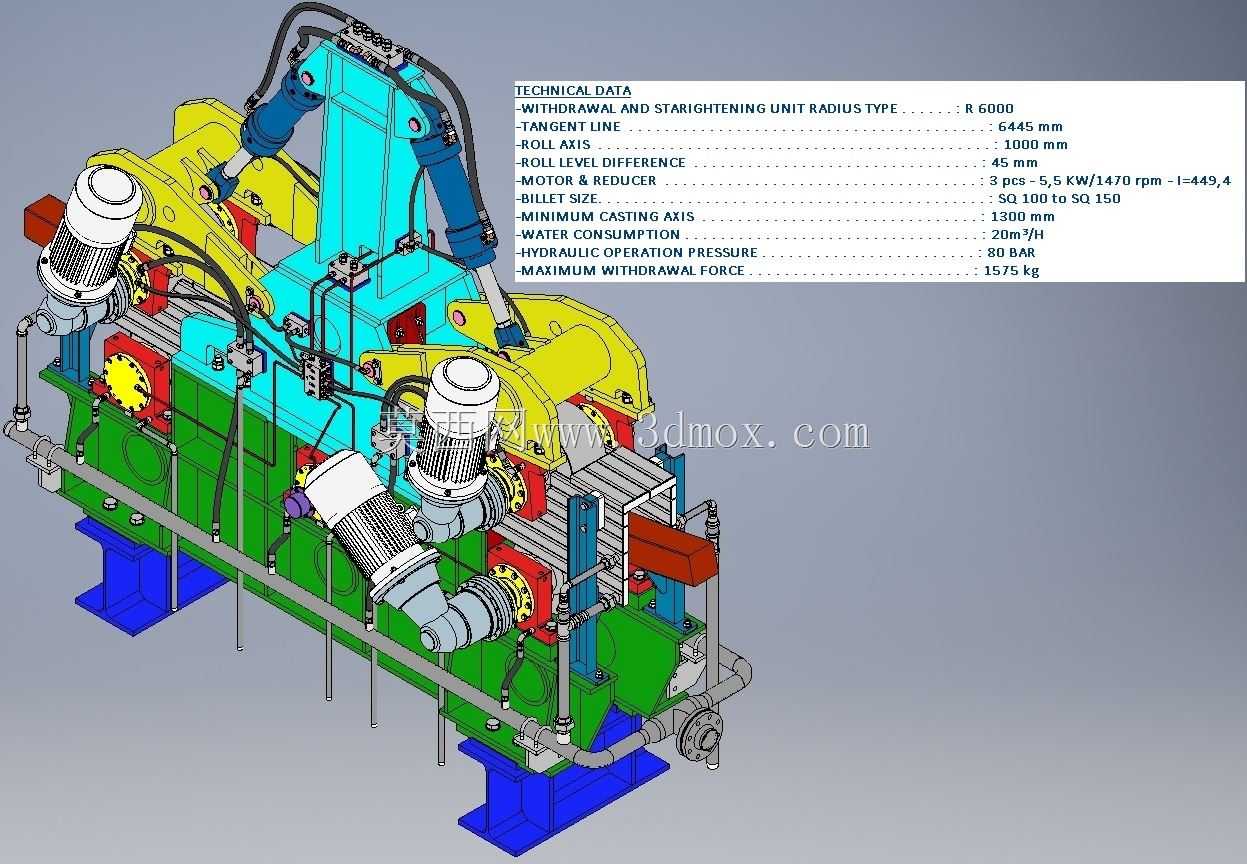

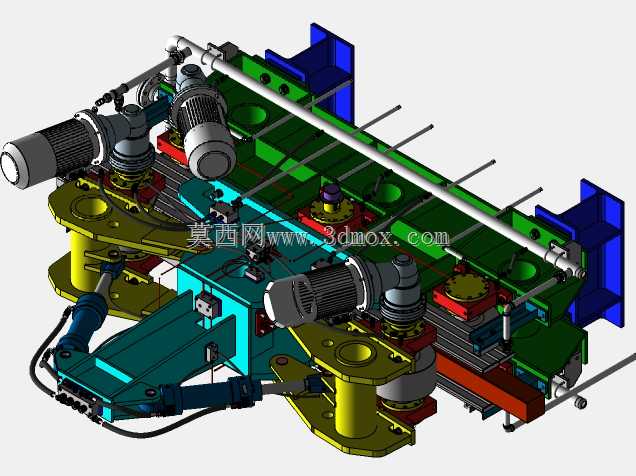

该抽紧装置是连铸生产线上的核心配套功能部件，主要应用于钢铁冶金行业的板坯、方坯连铸生产作业场景，承担连铸生产过程中引锭杆与铸坯的衔接抽紧、拉矫段的辅助紧固作业，是保障连铸生产连续稳定运行的关键执行机构，在长流程钢铁生产的连铸工序、短流程电炉炼钢的连铸产线中均有广泛适配空间，可适配不同曲率半径的弧形连铸机、直弧形连铸机的安装布局需求。从实际用途来看，该装置可在连铸开浇阶段完成引锭杆的牵引锁紧，在拉矫过程中提供稳定的轴向抽紧力，避免铸坯与引锭杆脱开导致的生产断浇事故，同时可配合拉矫辊系完成铸坯的弧度校准，抵消铸坯冷却过程中产生的形变应力，保障铸坯行进轨迹与连铸机基准弧度完全匹配，减少铸坯跑偏、鼓肚等生产质量问题。从功能特性来看，该装置集成了液压驱动与机械锁紧双重执行结构，液压执行端可提供平稳可调的抽紧作用力，适配不同断面规格铸坯的抽紧力需求，机械锁紧结构可在液压系统保压阶段提供可靠的机械锁止，避免液压泄漏导致的夹紧力衰减；装置配套的多组传动辊系采用对称布局，可对铸坯两侧提供均匀的夹持作用力，避免单侧受力导致的铸坯形变；整体结构采用模块化分区设计，驱动单元、执行单元、支撑底座可独立拆分，便于产线日常检修与易损件更换。从设计思路来看，该装置整体采用与连铸机弧度匹配的弧形布局框架，主体支撑结构采用高刚性焊接钢结构，可承受连铸生产过程中高温铸坯的热辐射影响与大吨位抽紧作业的载荷冲击；驱动单元采用侧置布局，避开铸坯正上方的高温辐射区域，延长驱动部件的使用寿命；液压管路采用沿支撑结构内侧排布的设计，既避免管路受外力磕碰损坏，也可减少高温环境对管路密封件的老化影响；所有与铸坯接触的辊面均采用堆焊耐磨材质设计，可耐受高温铸坯的摩擦损耗，延长部件更换周期。从外形尺寸与安装边界来看，该装置整体沿连铸机弧形基准排布，安装底座采用标准化地脚螺栓连接结构，可直接适配现有常规连铸机拉矫段的安装基座尺寸，无需对现有产线基座进行大规模改造；装置整体宽度适配常规连铸机的流间距要求，多流连铸产线可并排安装多台该装置，各装置之间预留足够的检修操作空间；装置的进出端接口与连铸机的扇形段、拉矫段辊面标高完全匹配，可保障铸坯在各段之间平稳过渡，无衔接台阶导致的铸坯表面刮损问题。
