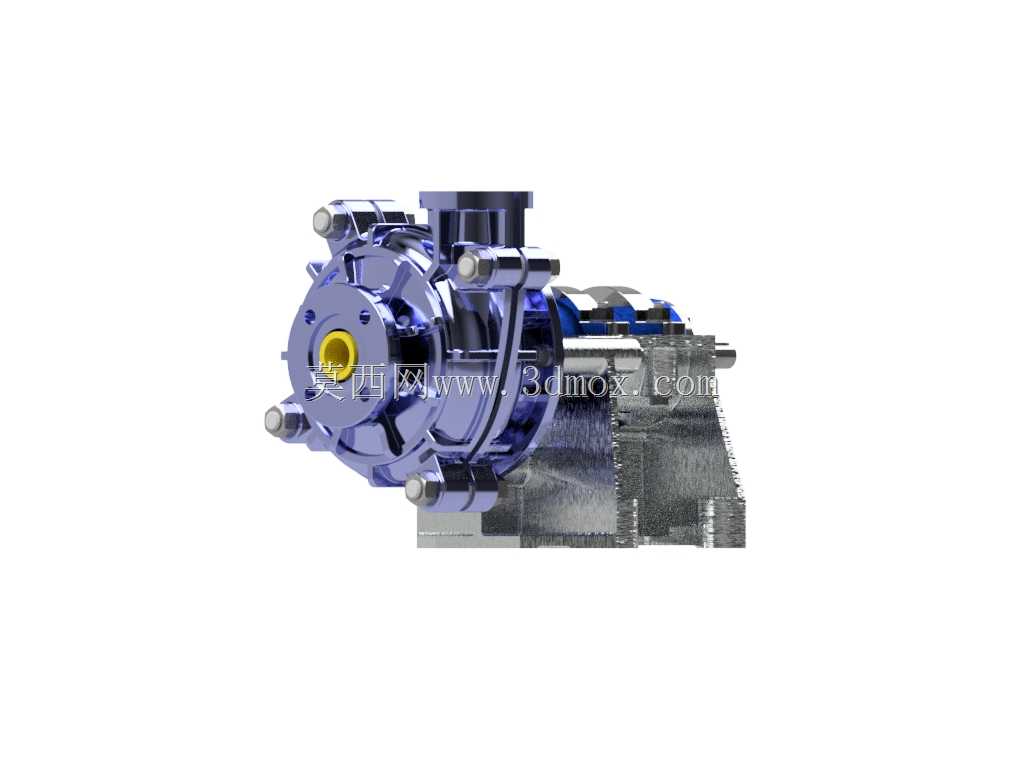

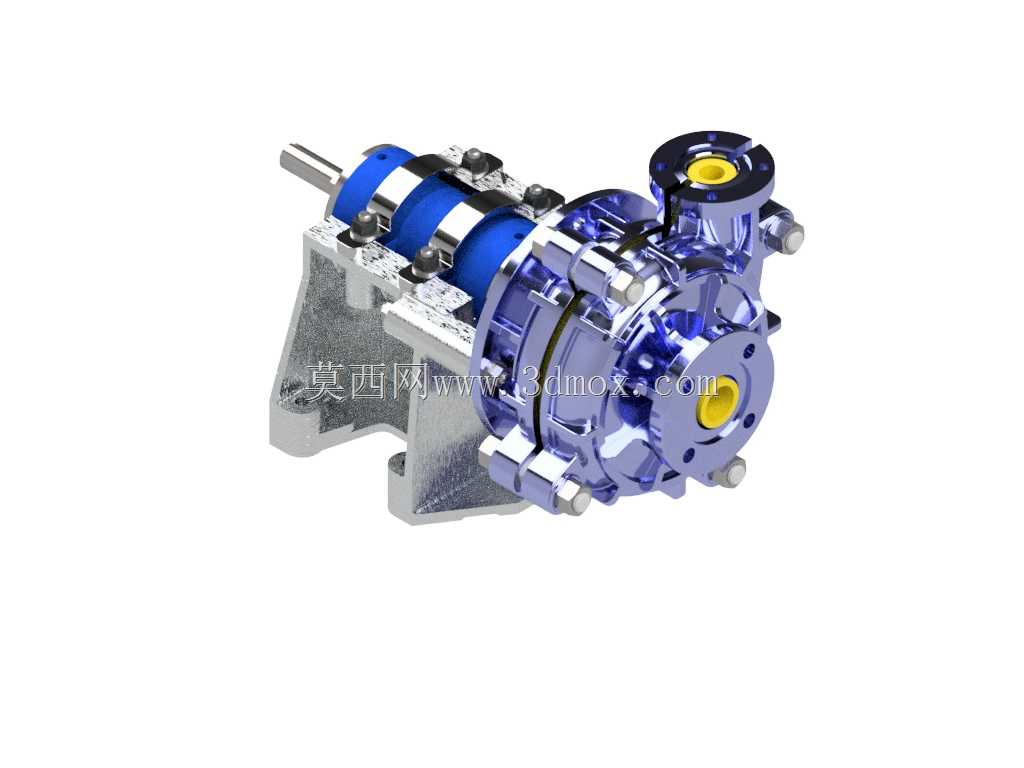

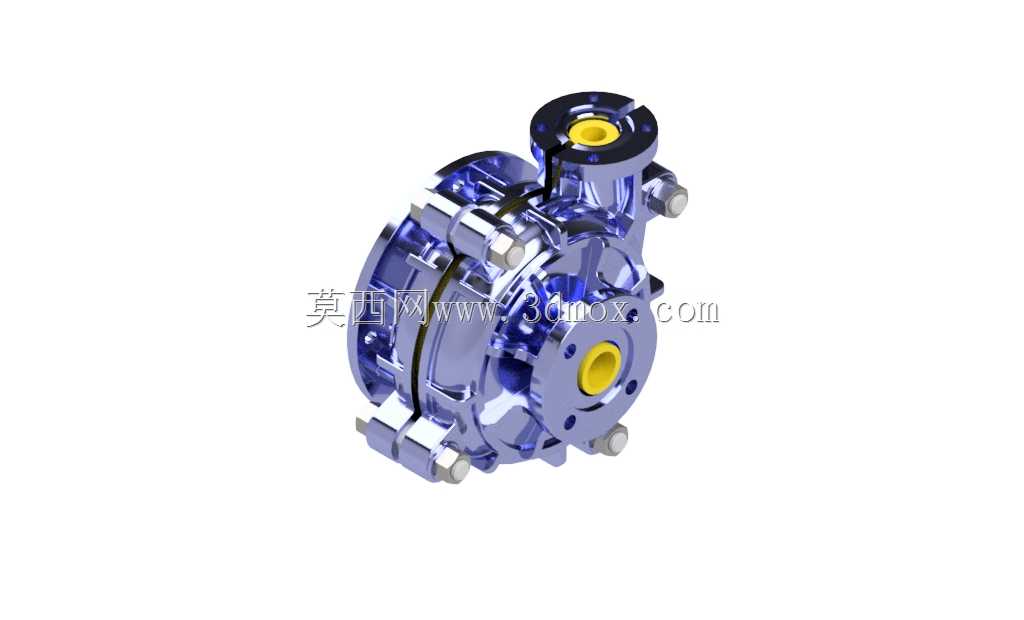

卧式单级离心泵工业流体输送结构

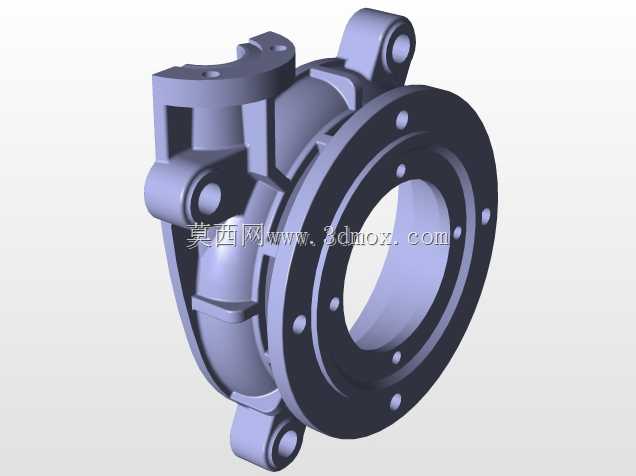

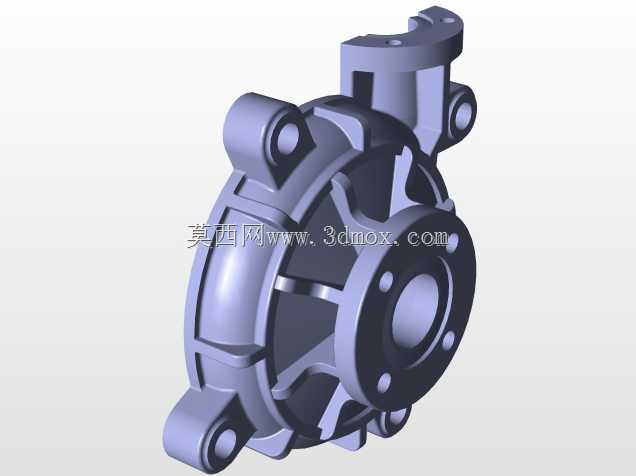

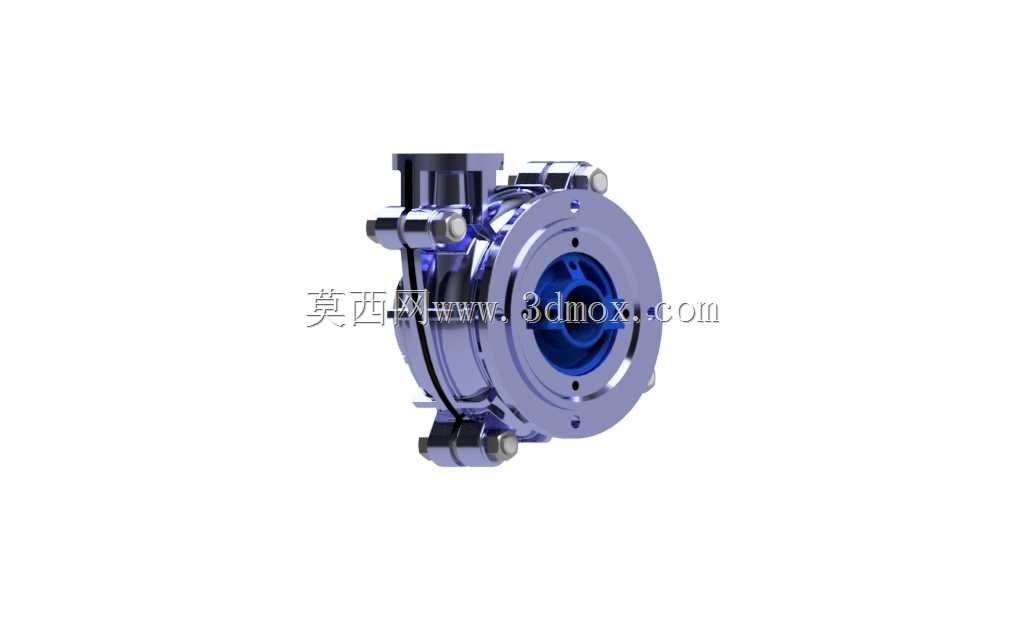

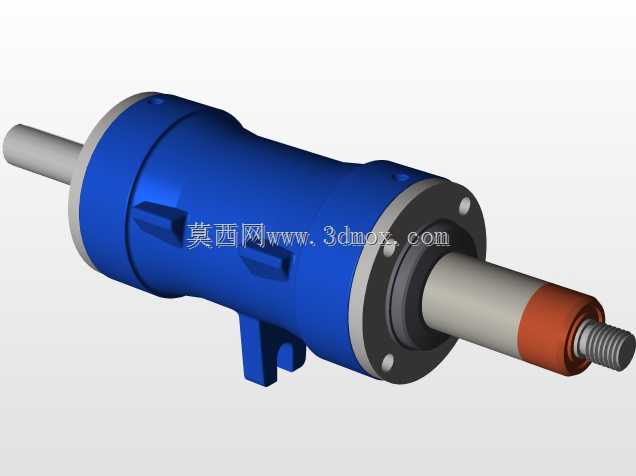

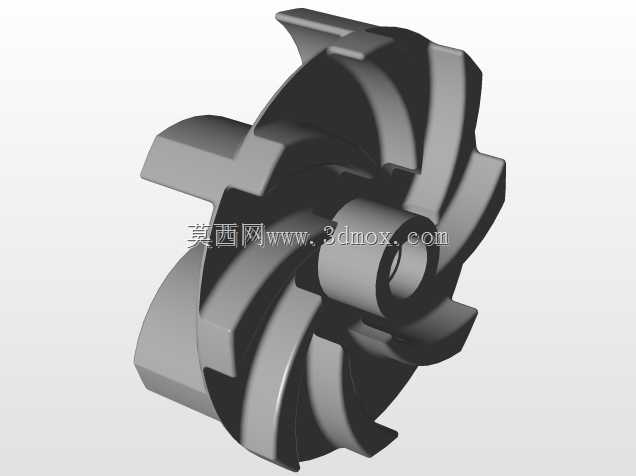

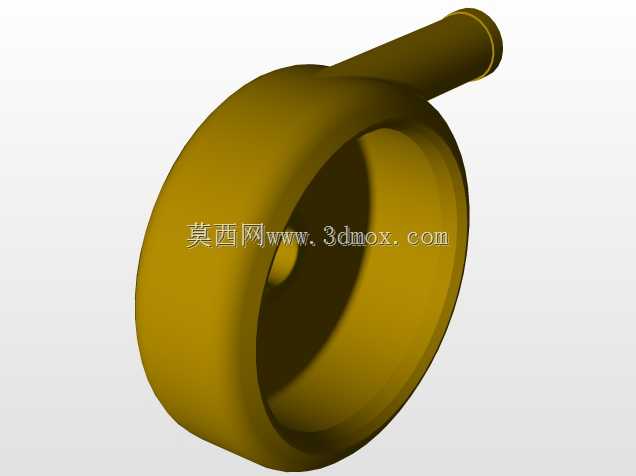

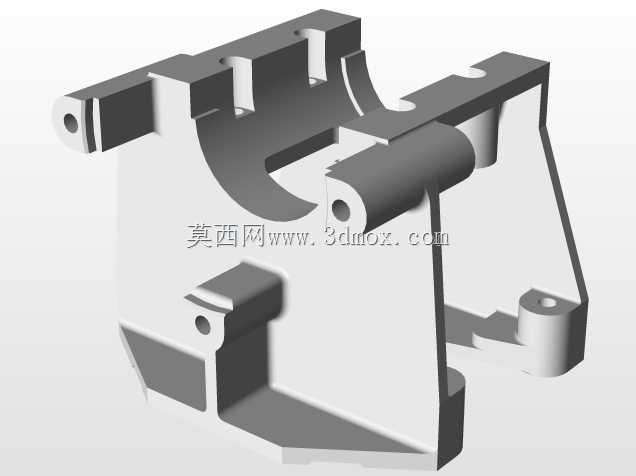

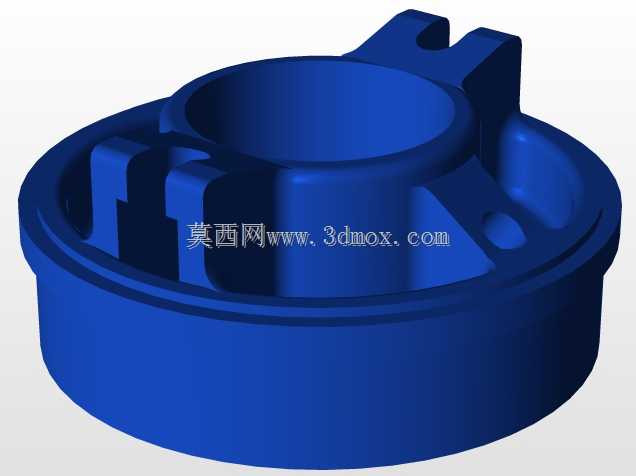

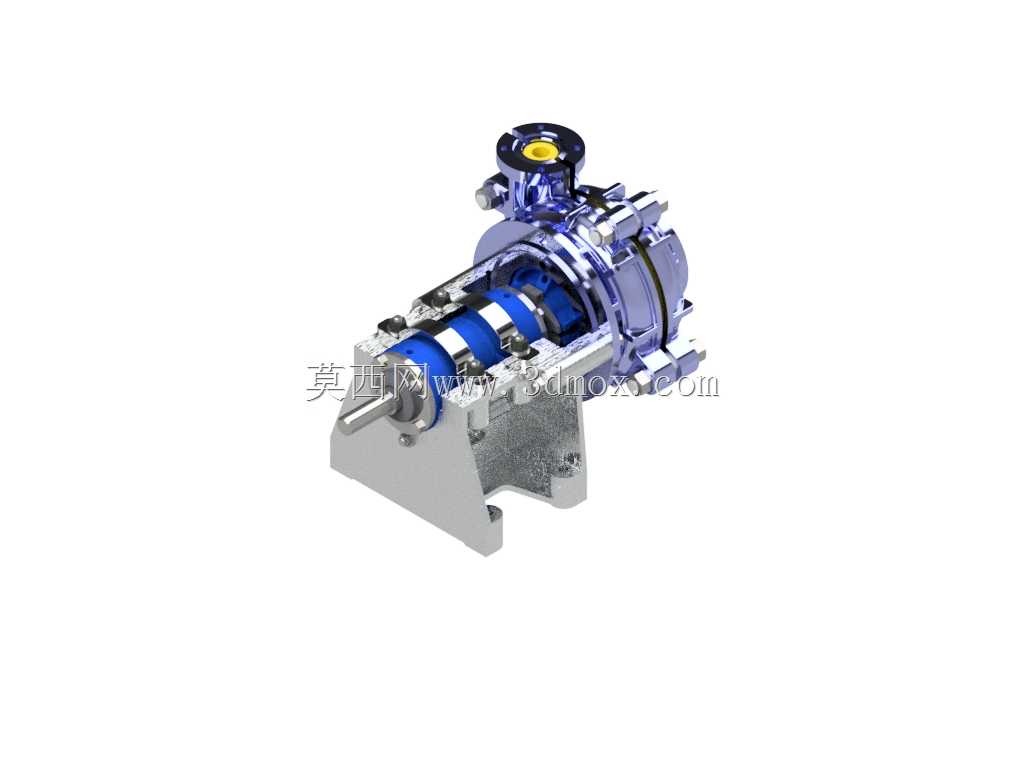

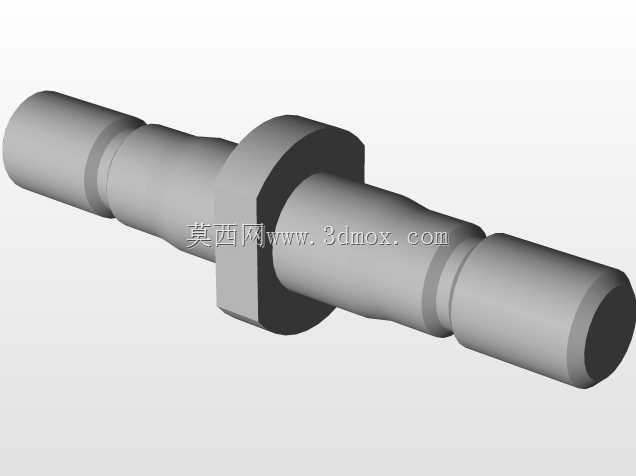

这款离心泵主要面向工业流体输送场景设计，可覆盖市政供水、暖通循环、化工介质输送、水处理增压等多类工况的流体增压需求，能够完成清水、低腐蚀性工业流体的稳定输送作业，是工业生产、公用工程系统中核心的流体动力设备。从实际用途来看，该泵通过叶轮旋转产生的离心力对流体做功，将输入的机械能转化为流体的压力能与动能，实现流体从低压端到高压端、从低位到高位的定向输送，可满足不同管路系统的扬程、流量输送要求，适配不同管径的管路对接需求。在功能特性上，该泵采用卧式悬臂式结构布局，泵体与动力端采用模块化装配设计，过流部件采用流畅的流道构型，能够有效降低流体在泵腔内的湍流损失，提升运行效率；密封结构采用集装式机械密封配置，可大幅降低运行过程中的介质泄漏风险，延长密封件的维护周期；轴承支撑组件采用双支点定位设计，能够平衡叶轮运行过程中产生的径向与轴向力，保障泵组长时间高转速运行的稳定性，减少运行过程中的振动与噪音。从设计思路来看，整个泵体的设计优先兼顾运行可靠性与装配便捷性，泵壳采用剖分式结合面设计，无需拆卸进出管路即可完成叶轮、密封件的检修更换；进出口法兰采用标准管径配置，能够直接对接同规格的工业管路，减少现场安装的适配改造成本；底座采用一体化铸铁支撑结构，预留了标准的地脚安装孔位，可直接固定在混凝土基础或者钢制安装机架上，保障运行过程中的结构刚性。在外形尺寸与安装边界上，该泵整体采用紧凑化布局，轴向长度适配常规工业泵房的安装空间预留要求，进出口法兰的中心高度、地脚螺栓的孔距均遵循通用工业泵的安装尺寸规范，现场安装时无需对原有管路、基础进行大规模改造即可完成替换安装；泵轴的伸出端采用标准轴径配置，可适配不同规格的联轴器与标准动力源对接，整体安装边界清晰，能够适配不同功率等级的驱动单元配置，满足不同工况的参数匹配需求。
