桁架底座式农用提水风车结构设计

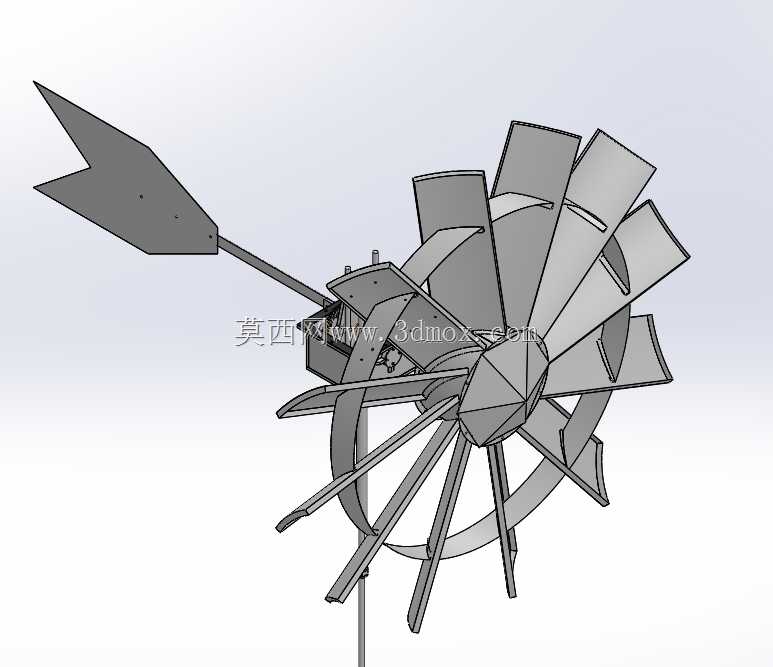

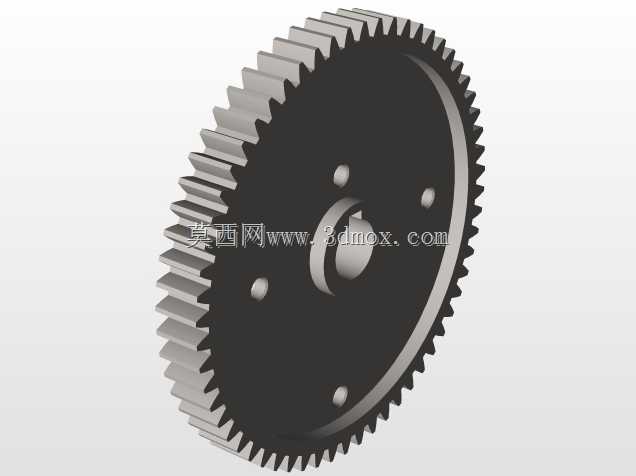

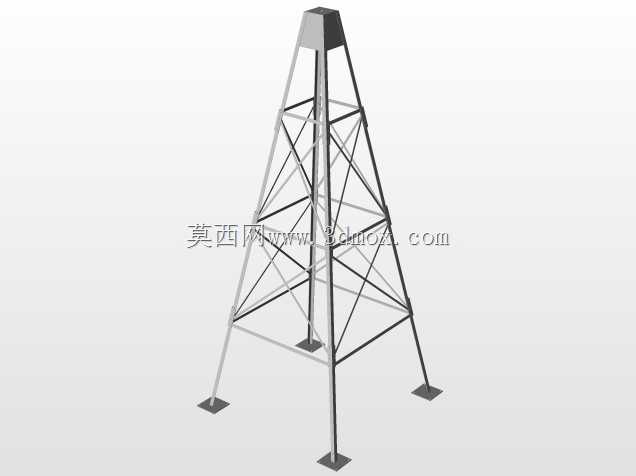

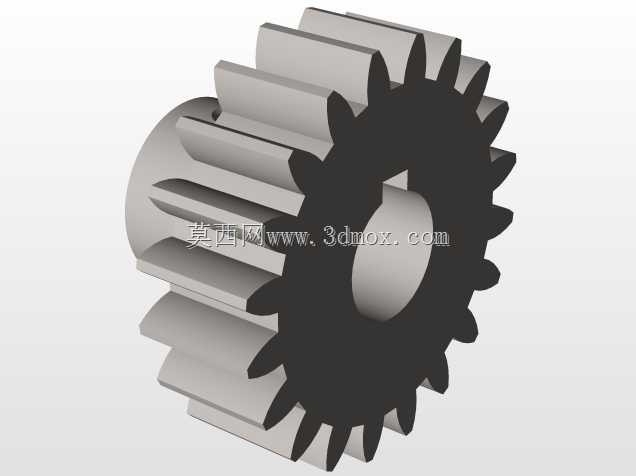

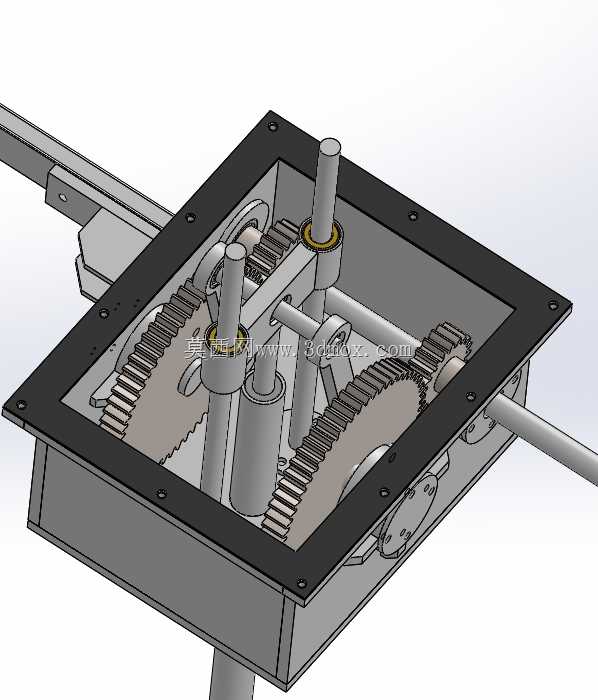

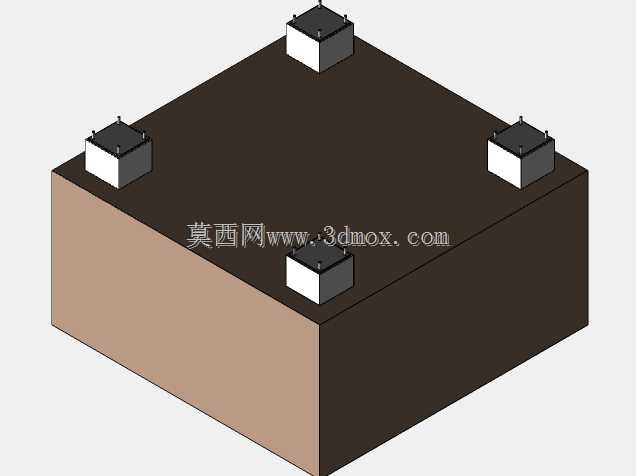

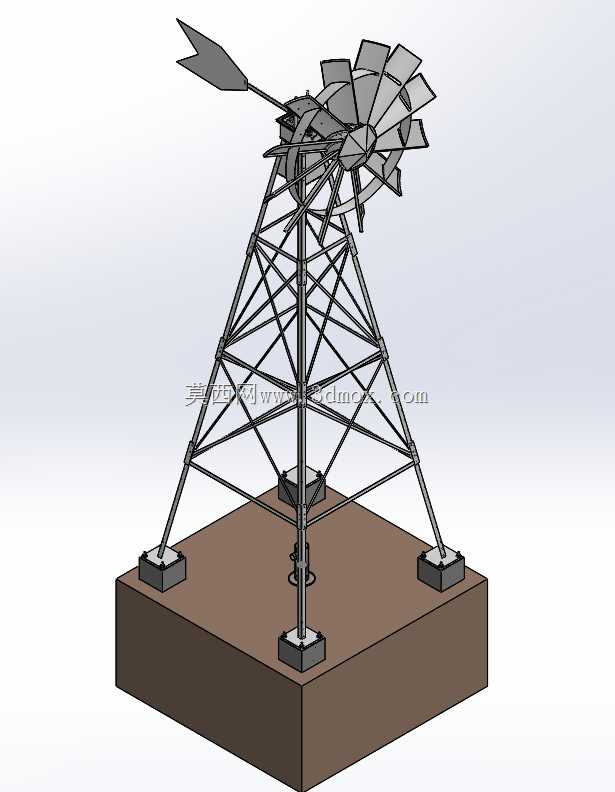

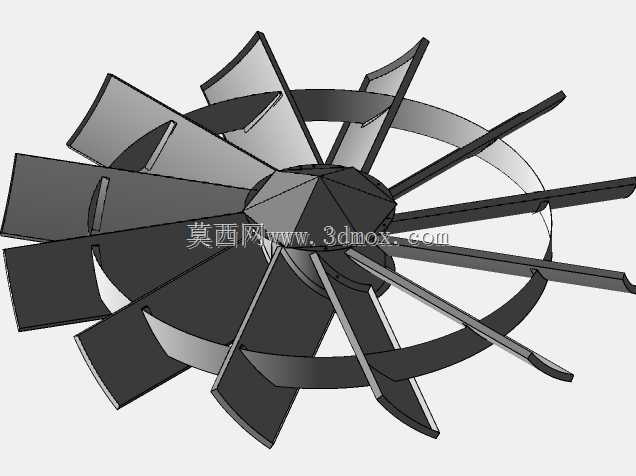

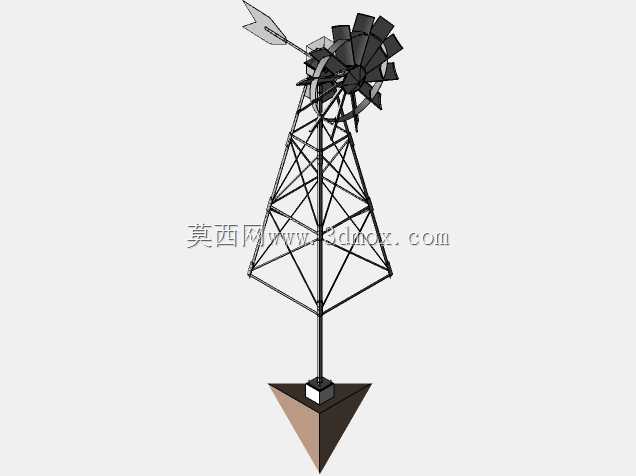

这款桁架底座式风车主要面向偏远无电网覆盖的农牧区、山地零散种植地块的供水提水场景，可在不依赖外接电力的前提下，借助自然风力完成浅层地下水、沟渠蓄水的提升作业，适配小规模农田灌溉、牲畜饮水供给、庭院储水补水等日常生产生活需求，尤其适合年平均风速稳定、电力架设成本较高的区域使用，能够有效降低零散供水场景的能源投入成本，减少对化石能源供电设备的依赖。设备核心采用风力直驱提水的功能逻辑，多叶片风轮可捕捉低风速下的风能，将风的动能转化为旋转机械能，通过塔架内部的传动结构直接驱动底部的提水泵体完成抽水作业，无需额外配置发电、储电转换模块，整体能量传递路径短，传动损耗更低，在常规风力条件下即可稳定启动运行。泵体采用手动泵结构设计，拆卸维护十分便捷，日常使用中无需复杂的专业工具即可完成易损件更换与常规检修，适配乡村非专业运维人员的操作能力。整体结构采用空间桁架式塔架设计，四根主斜梁搭配多组横向、斜向连接杆件形成稳定的空间受力结构，可有效抵御野外作业时的侧向风压，降低塔架整体重量的同时保证结构刚度，避免大风工况下的结构变形与晃动。底部采用方形混凝土配重基座设计，四个支脚通过预埋固定件与基座可靠连接，安装时仅需平整场地浇筑对应尺寸的配重块即可完成固定，无需复杂的桩基施工，安装边界要求低，适配山地、坡地等不平整场地的布设需求。风轮尾部设置定向尾翼，可根据风向变化自动调整风轮朝向，始终保持风轮迎风面与来风方向垂直，最大化风能捕捉效率。整体结构外露部件做了防锈适配设计，可适应野外露天长期放置的使用环境，减少日常防腐维护的工作量。
