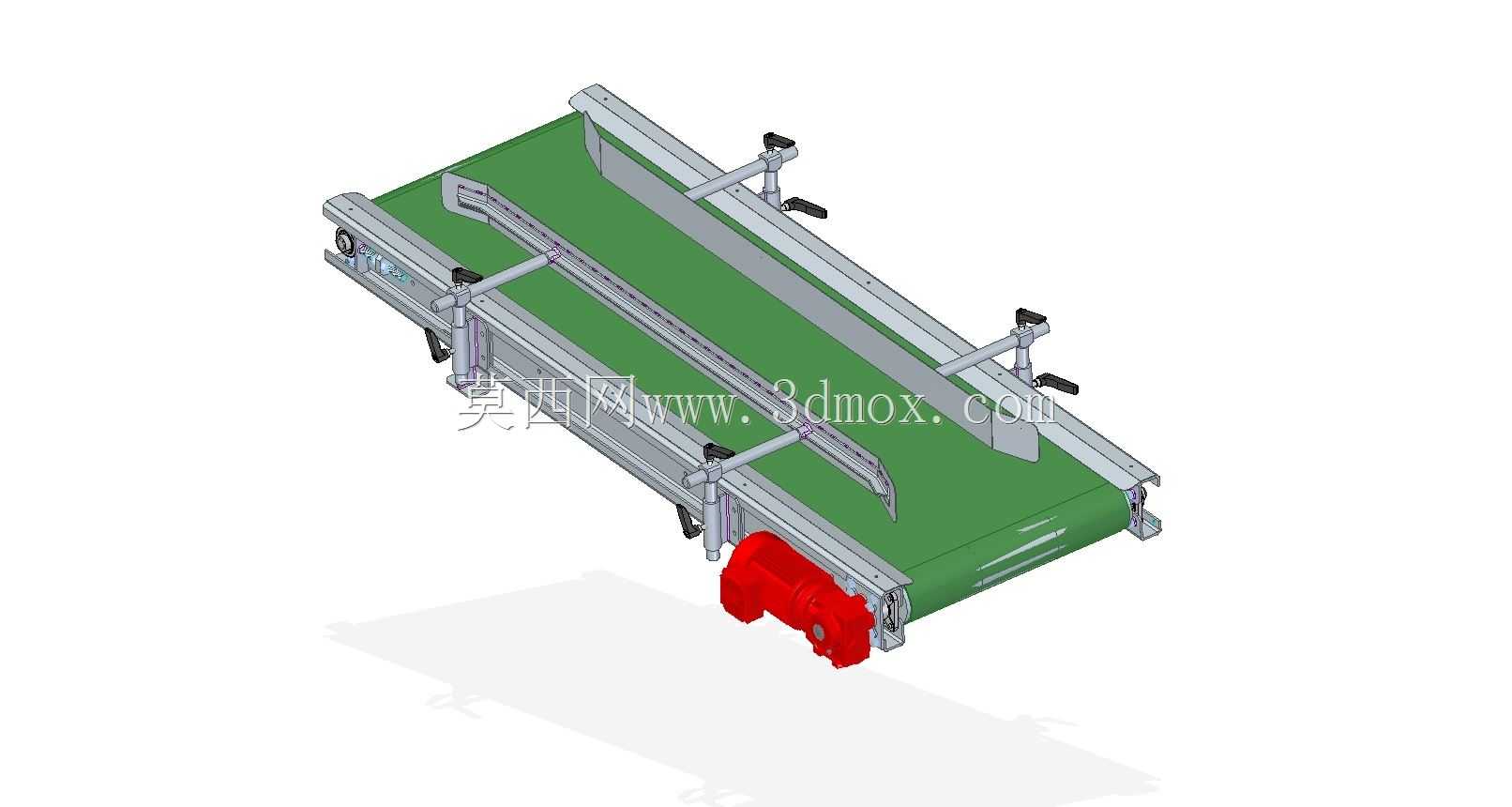

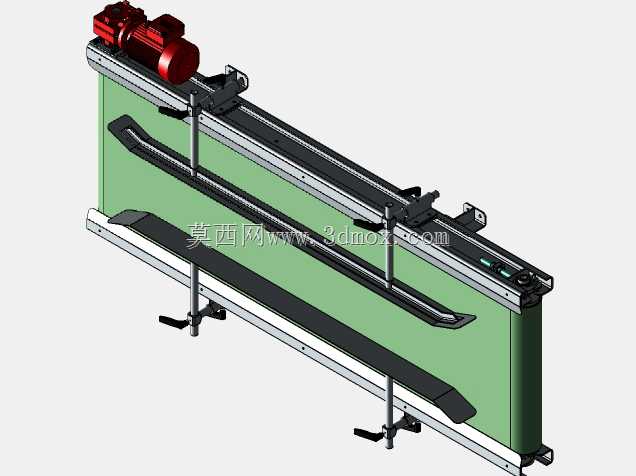

带导向调节机构的皮带对齐输送装置

这款带导向调节机构的皮带对齐输送装置，主要应用于自动化生产线上的物料规整输送环节，常见于码垛工位前置工序、包装线物料接驳、自动化装配线工件流转场景，能够在输送过程中对偏移的工件进行位置校正，让物料以统一的姿态和位置进入下一工序，避免因物料位置偏差导致后续抓取、码放、加工动作出错，大幅提升产线运行的稳定性。设备核心用途是完成散件、箱体类工件的水平输送与位置对齐，尤其适配码垛机器人的上料工位，可将输送过来的工件规整到固定坐标位置，让机器人抓取动作无需额外增加视觉纠偏成本，就能精准完成取料码垛作业，也可用于包装工序前的物料整理，让包装箱、袋装物料整齐进入封箱、打包设备。从功能特性来看，设备采用绿色防滑PVC皮带作为输送载体，摩擦力适中，既可以保证输送过程中物料不打滑，也不会刮伤工件表面；机架采用铝合金型材搭配钣金折弯件制作，整体重量轻且结构强度充足，耐腐蚀易清洁，适配车间多尘、有少量油污的生产环境；设备上配置了多组可调节导向挡边机构，每组挡边都带有锁紧手柄，可根据输送物料的宽度、外形尺寸灵活调整挡边的间距与导向角度，调整完成后扳下锁紧手柄即可固定位置，无需额外工具，换产调节效率极高；驱动端采用集成式减速电机直接驱动主动辊，传动结构简单，运行噪音低，维护便捷，传动效率高，可根据产线节拍需求调整输送速度，适配不同生产节奏。设计思路上，这款输送装置优先考虑了产线适配的通用性，整体采用模块化设计，机架两侧预留了标准安装孔位，可直接与其他输送段、加工设备对接，无需额外加工转接件；导向机构采用长槽孔安装设计，调节行程覆盖常见的中小尺寸箱体、袋装物料范围，无需更换配件就能适配多规格产品输送；驱动单元布置在设备端部，不占用输送面上方空间，同时预留了电机安装调整位，可快速调整皮带张紧度，日常维护无需拆解大量结构件。外形尺寸与安装边界方面，设备整体为长条形卧式结构，输送面高度适配常规自动化产线的作业高度，设备宽度方向的最大外轮廓包含调节手柄的操作空间，安装时需在设备两侧预留不小于两百毫米的操作空间，方便操作人员调整导向挡边、进行日常清洁维护；设备底部预留了脚架安装孔，可搭配可调脚杯固定在地面，也可安装脚轮做成可移动式结构，适配需要频繁调整产线布局的车间场景；进料端与出料端都设计了过渡接驳位，可与辊筒线、其他皮带线平顺对接，避免物料输送过程中出现卡滞、掉落的问题。
