Z型爬坡物料提升输送设备结构设计

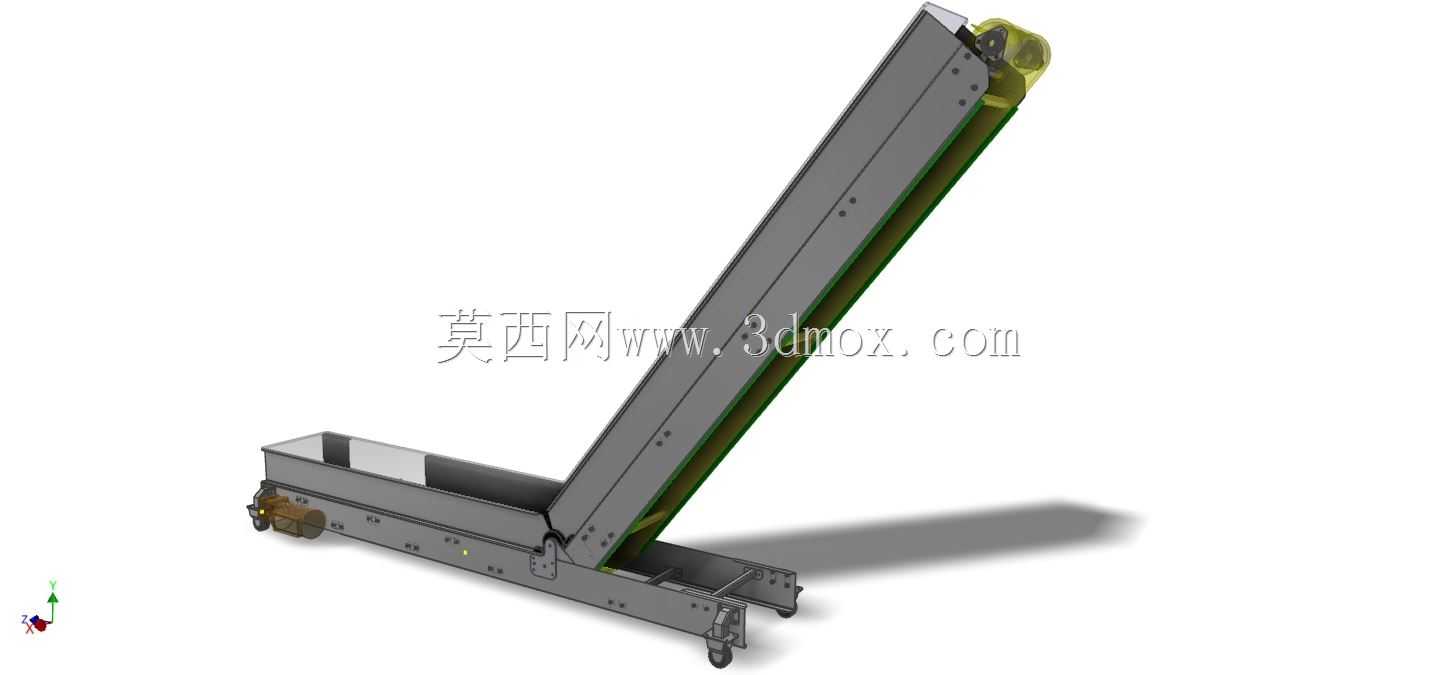

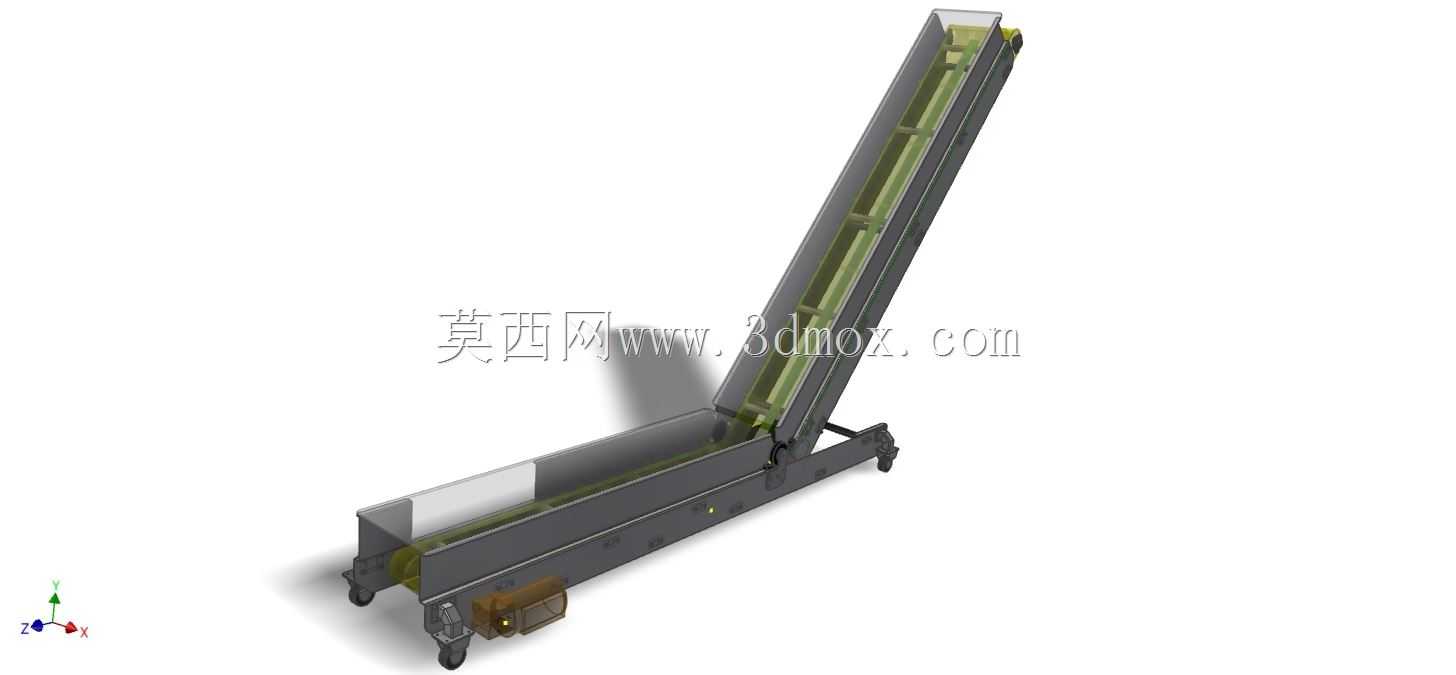

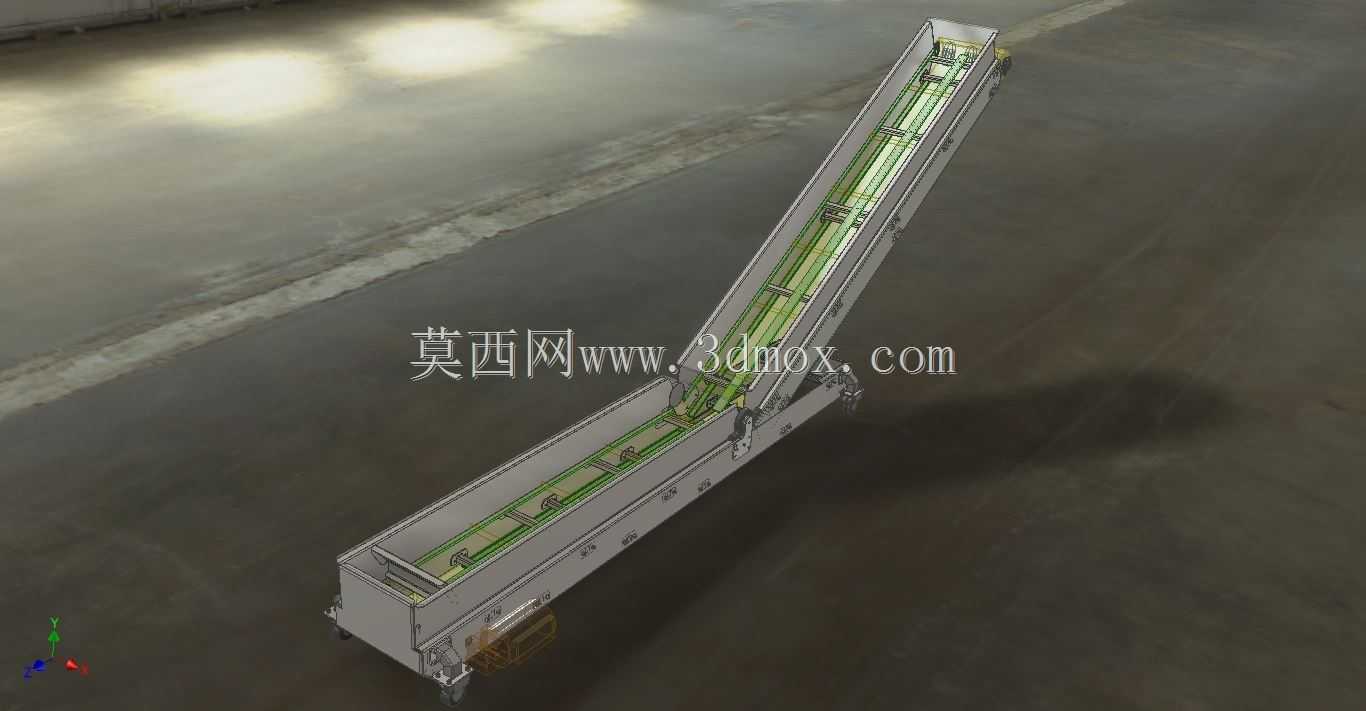

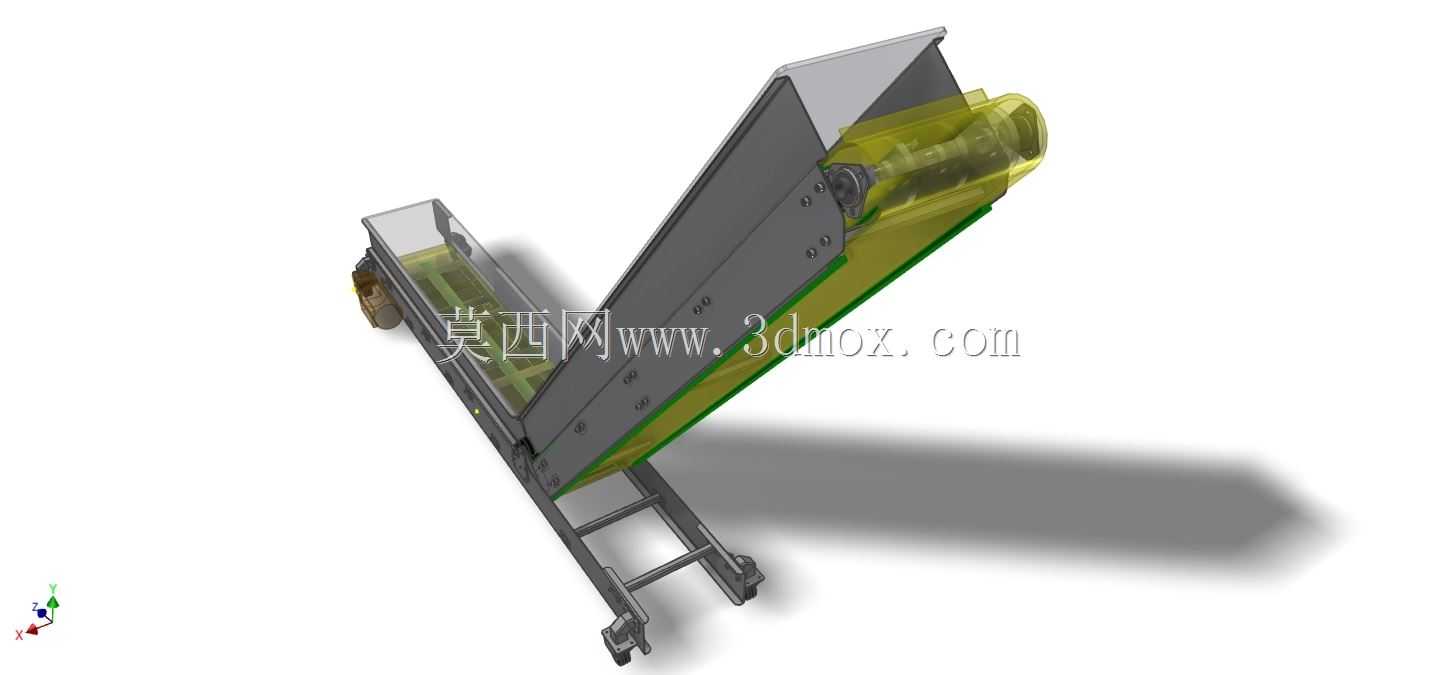

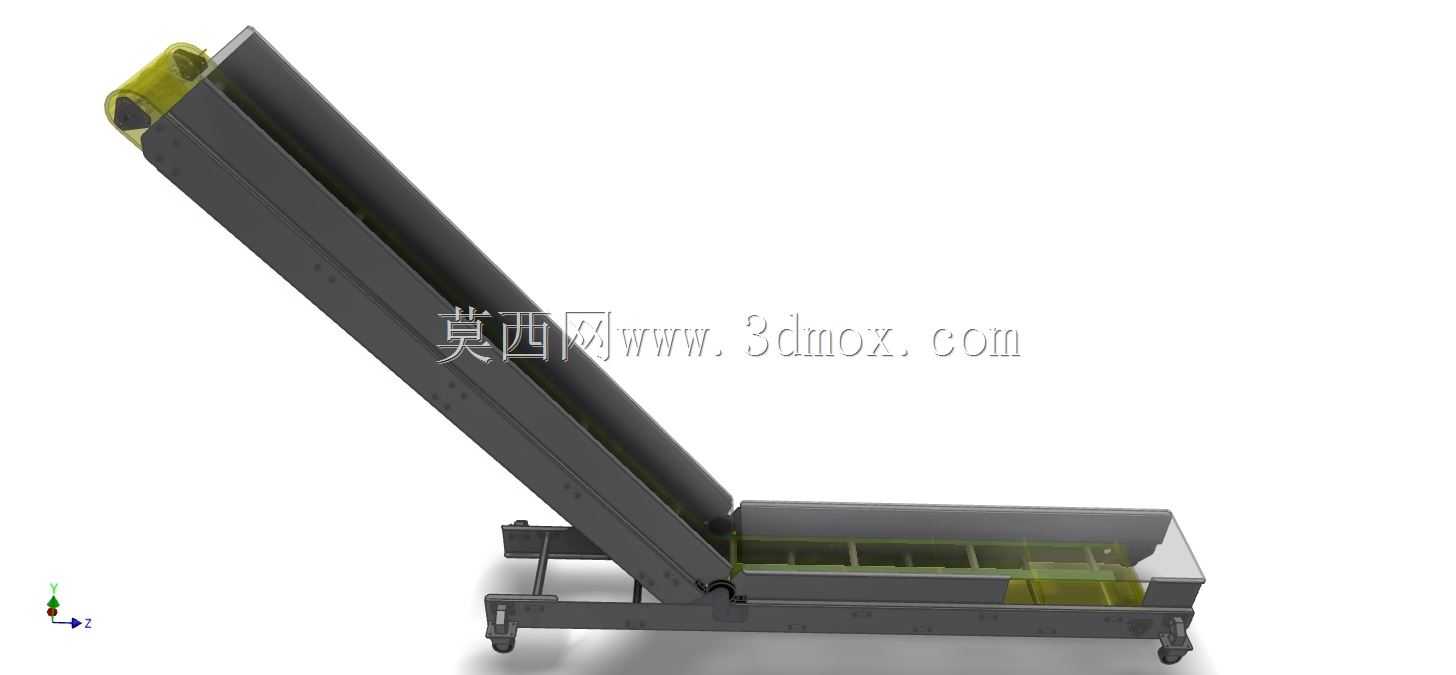

这款Z型输送设备主要面向生产车间内存在高低差的物料转运场景，可衔接不同高度的生产工位，比如将低位分拣完成的散料、包装件稳定输送至高位的包装机进料口、仓储料仓入口或是装配线的上层接驳位，在食品加工、五金零配件生产、日化包装、农副产品分拣等行业的连续化产线中都能适配，解决传统平皮带输送机无法完成垂直方向连续爬坡送料的痛点，避免人工反复登高转运物料的低效与安全隐患。设备整体采用Z型弯折的线体结构，下段为水平接料段，可直接对接低位出料的生产设备或是人工上料工位，操作人员无需抬升物料即可将待输送物件平稳放置在输送面上；中段为倾斜爬坡段，倾斜角度经过合理校核，既保证足够的提升高度，又避免物料在输送过程中出现下滑、滚落的情况；上段为水平出料段，可精准对齐高位接料设备的进料位置，实现物料的无冲击平稳卸料。线体的输送面采用带防滑挡边的皮带结构，挡边沿输送方向等距布置，可对散状颗粒、小型盒装物件形成有效承托，即使在爬坡段也能保证物料位置稳定，不会出现溜料、堆积的问题。两侧的机架采用钣金折弯成型的护板结构，既可以对内部的传动辊、皮带侧边形成防护，避免杂物卷入传动结构造成设备故障，也能防止物料从线体侧边掉落，适配车间内的安全作业规范。设备底部配置可调式支撑脚架，可根据现场实际安装地面的平整度调整支撑高度，保证线体整体处于水平稳定的安装状态，避免运行过程中出现晃动、偏移；支撑脚架采用型材焊接结构，具备足够的结构强度，可承载常规工况下的连续输送载荷，长期运行也不会出现结构变形。传动端布置在爬坡段与上段的衔接位置，采用内置式的驱动辊结构，动力传递路径短，传动效率更高，同时驱动部分配备透明护罩，既可以直观观察传动部件的运行状态，也能避免操作人员误触转动部件。在设计过程中，充分考虑了现场安装的边界条件，设备的整体宽度控制在常规产线的适配范围内，水平段的长度可根据现场接料位置的需求灵活调整，爬坡段的倾斜角度与长度可根据所需的提升高度做适配性优化，不需要对车间现有布局做大规模改造即可完成安装对接，能够快速融入现有生产流程，帮助产线实现物料的连续化自动转运，减少人工搬运的工作量，提升整线的生产流转效率。
