GEF-119航空喷气发动机及喷嘴结构

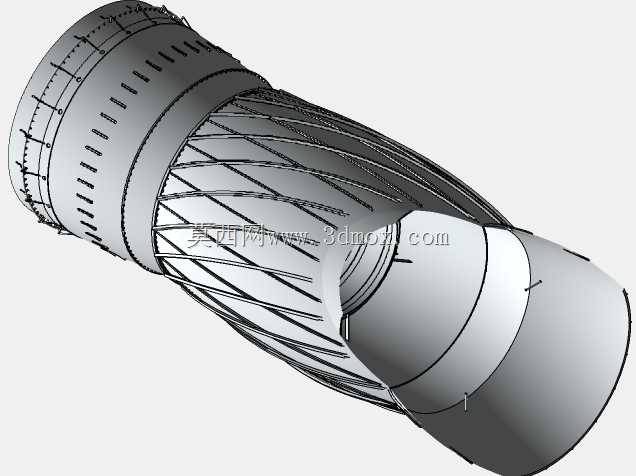

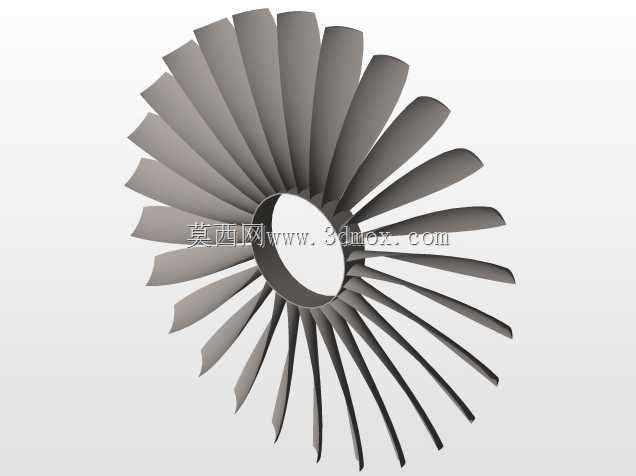

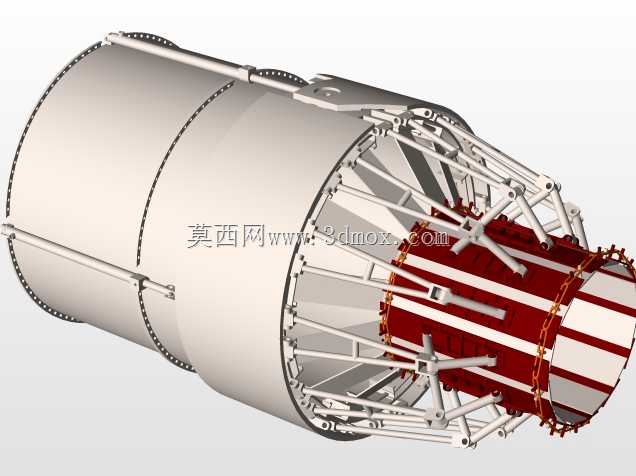

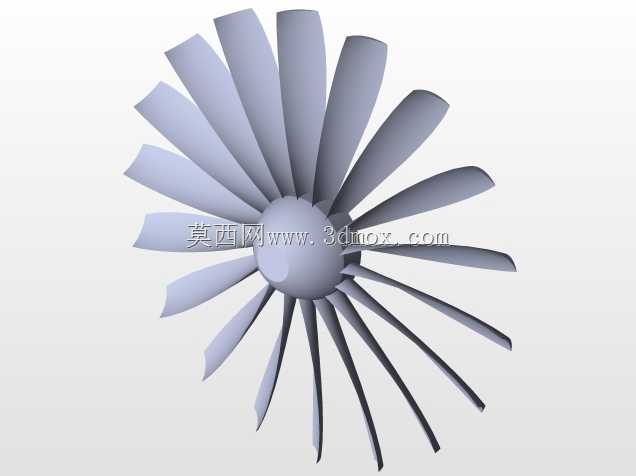

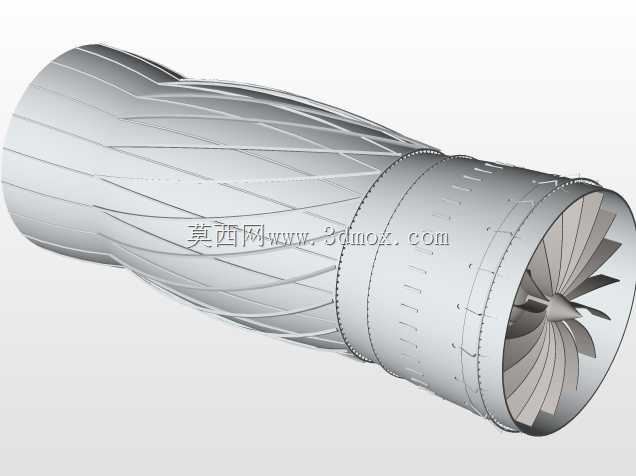

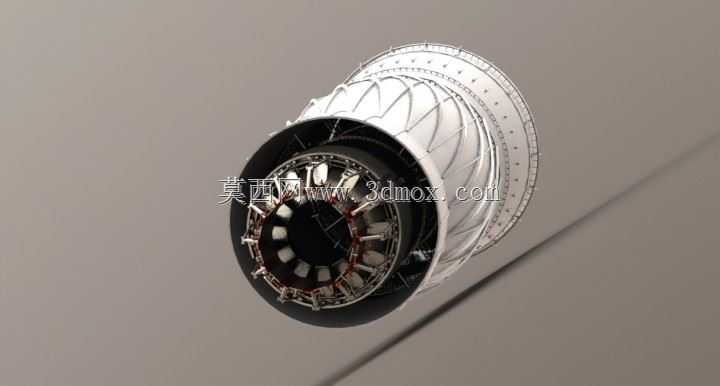

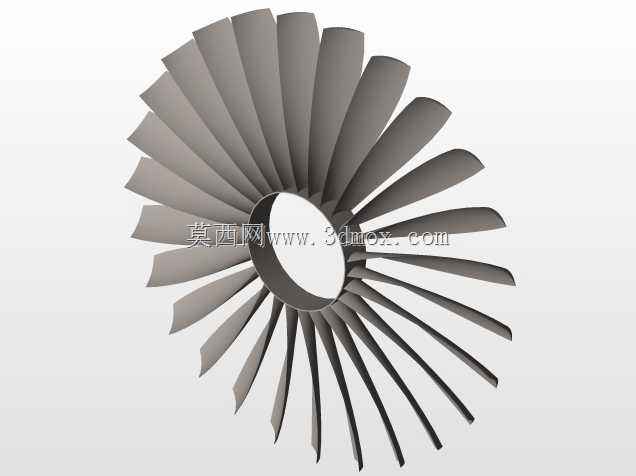

该模型还原的大推力涡扇喷气发动机，是第五代战斗机的核心动力装置，主要应用于超音速巡航、高机动飞行的军用航空场景，能够在宽飞行包线内为战机提供稳定充沛的推力输出，同时兼顾超音速状态下的高推进效率与亚音速巡航阶段的燃油经济性，支撑战机完成超视距作战、近距离格斗、长航程突防等核心战术动作。发动机整体采用紧凑的大涵道比适配军用改型结构布局，前端为大直径宽弦风扇叶片组，叶片采用三维掠形设计，能够在高转速进气工况下有效降低气流激波损失，提升进气压缩效率，同时叶片前缘做了抗外物撞击的加厚结构设计，适配复杂起降环境下的进气安全需求。风扇段后衔接多级压气机单元，通过逐级压缩提升进气压力，为燃烧室提供高压空气来源，压气机叶片采用叶尖间隙优化设计，减少高压气体回流损失，提升压缩效率。燃烧室采用短环型布局，搭配高压燃油喷嘴，喷嘴采用多级雾化结构设计，能够将高压燃油充分雾化成微米级油滴，与高压来流充分混合，实现稳定高效的燃烧反应，快速将燃油化学能转化为高温高压燃气的内能。燃烧室后衔接高压涡轮与低压涡轮单元，涡轮叶片采用气膜冷却结构设计，能够承受燃烧室出口的超高温燃气冲刷，将燃气内能转化为旋转机械能，分别驱动压气机与前端风扇转动，形成完整的动力循环。发动机尾部为可调收敛扩张喷管结构，可根据不同飞行工况调整喷口截面积，优化燃气出口膨胀比，在超音速飞行时可调整为扩张状态提升排气速度，在亚音速巡航时收敛喷口提升推进效率，同时喷管结构可配合战机矢量控制需求，调整排气方向提升战机机动性能。模型完整还原了发动机外部的管路走线、附件机匣安装结构、传感器布置点位，能够清晰展示各功能单元的装配关系与安装边界，可用于航空动力结构教学、发动机原理演示、战机动力系统布局仿真等场景，帮助从业者直观理解大推力军用涡扇发动机的结构组成与工作逻辑，为相关动力装置的结构认知、原理学习提供直观的三维参考。
