六缸星型径向活塞动力装置结构

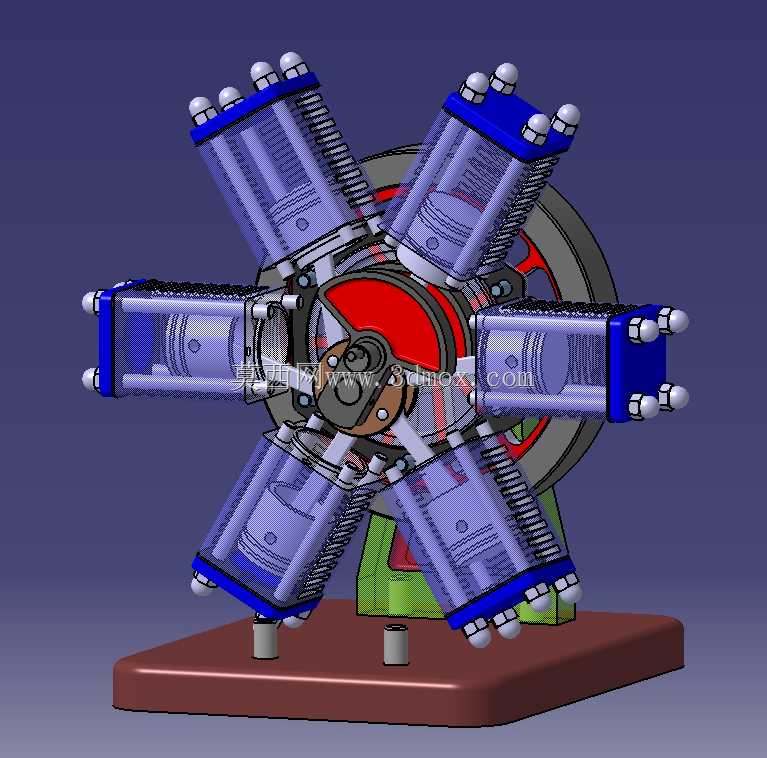

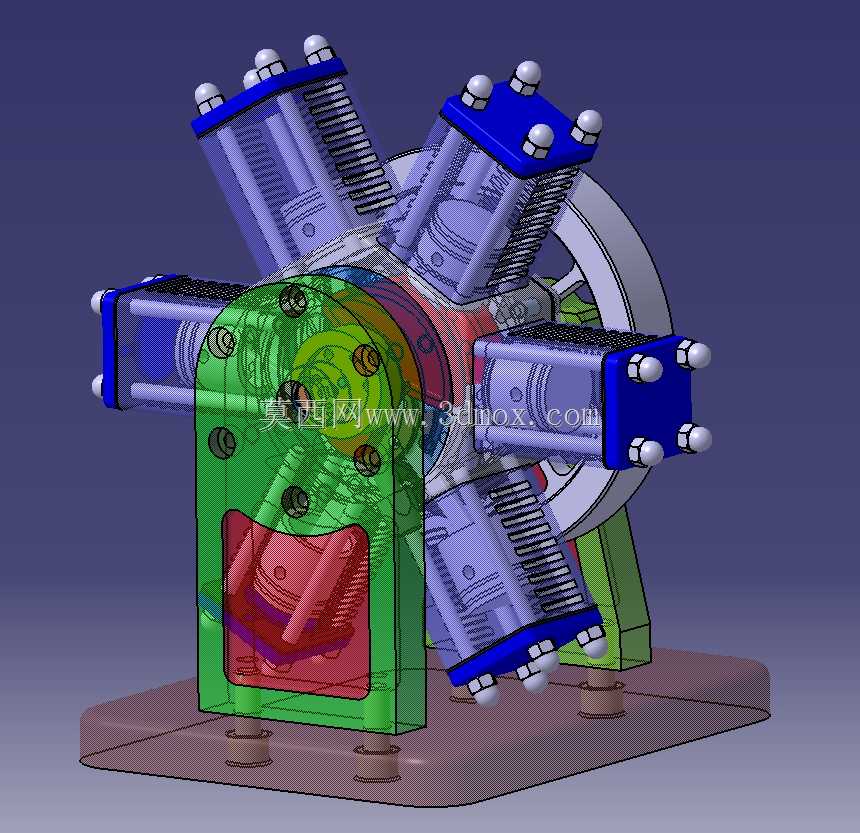

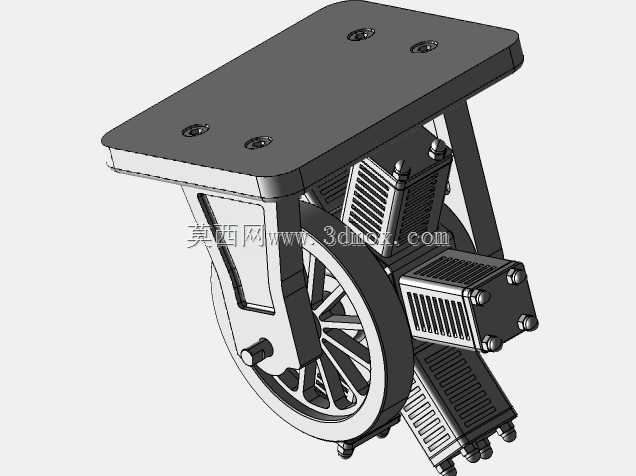

该六缸径向动力装置采用经典星型周向布局，六个气缸围绕中心曲轴呈均匀放射状排布，这类结构最早广泛应用于航空活塞动力领域，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期轻型螺旋桨飞机、小型通航飞行器以及特种小型动力设备中有着长期的应用积淀，同时也常作为机械原理教学的具象演示载体，帮助从业者直观理解曲柄连杆机构的运动逻辑与多缸动力的做功顺序设计。从实际功能来看，该装置通过六个气缸交替完成进气、压缩、做功、排气的四冲程循环，中心曲柄连杆机构将各活塞的往复直线运动转化为曲轴的旋转扭矩输出，相比同排量直列动力结构，径向布局的曲轴长度更短，整体刚性更强，运转时各缸往复惯性力可沿周向实现部分自平衡，有效降低整机振动水平，同时外露的气缸排布可在无额外水冷管路的情况下依靠迎面气流完成散热，大幅简化附属系统结构。在设计思路层面，该结构优先保障动力输出的平顺性，六个气缸按60度夹角均匀分布，做功间隔角均匀，曲轴每旋转两周即可完成六个气缸的依次做功，扭矩输出波动远小于少缸动力结构；各气缸采用独立模块化设计，缸体、活塞、气门组件结构通用，降低了生产制造与后期维护的零件储备成本；中心曲轴采用单曲柄销设计，六个连杆共同铰接于同一曲柄销上，大幅简化了曲轴的加工复杂度，同时缩短了动力传递路径，减少了传动过程中的机械损耗。从安装边界来看，该装置整体呈正六边放射形态，配套有专用安装底座，底座预留对应安装定位孔位，可直接固定于试验台架或教学演示台，整机径向尺寸覆盖六个气缸的外端轮廓，轴向尺寸仅包含缸头至后端飞轮的厚度范围，安装时仅需保障中心曲轴与被驱动部件的同轴度，预留足够的周向散热空间即可完成部署，无需复杂的配套安装支架。各气缸外部的散热鳍片沿缸体轴向排布，可最大化与流经气流的接触面积，保障持续高负荷运转时的缸体温度处于合理区间，顶部的气门组件与弹簧结构清晰还原了配气机构的运动逻辑，后端飞轮可储存运转惯性，进一步提升低转速下的运转稳定性，整套结构完整还原了径向动力装置的核心运动关系与结构特征，既可以作为动力原理的验证载体，也可用于机械结构教学的演示教具。
