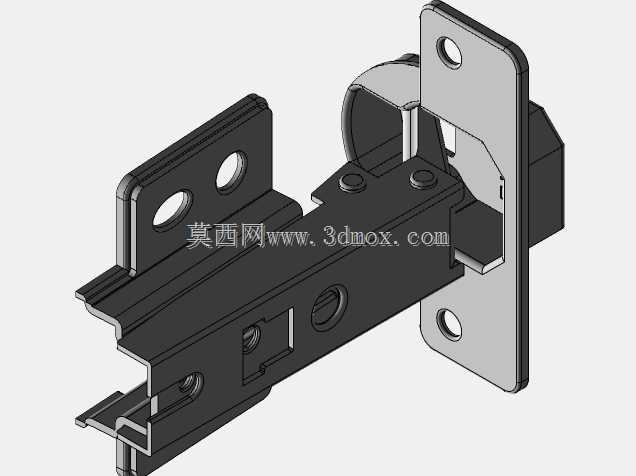

卡入式隐藏安装工业机柜铰链结构

这款铰链主要面向工业钣金机柜、设备防护舱、嵌入式电控箱等场景的门体连接需求，日常承担门体与柜体框架之间的转动连接、开合限位以及闭合定位的核心作用，适配厚度1.2mm至2.5mm的冷轧钢板、镀锌钢板类钣金安装面，在通讯机柜、工业自动化设备外罩、小型动力配电箱、测试仪器防护门等场景中都能适配使用。从功能特性来看，这款铰链采用了隐藏式卡装结构设计，安装时无需在门板外侧预留突出的安装位，闭合后铰链主体完全藏入门板与柜体的拼接缝隙内，既可以避免外部磕碰造成铰链变形损坏，也能让设备外表面保持平整简洁，减少积灰死角，适配洁净车间、户外机柜等对外观和防护有要求的使用场景。铰链的转动部位采用了一体冲压的卷边转轴结构，配合间隙经过精准调校，开合过程中无明显旷量，转动阻尼均匀，可支持110度以上的开合角度，完全满足日常设备检修、内部器件更换时的门体开启需求，同时自带的卡位结构可以在门体闭合时实现精准对位，避免门体出现偏移、晃动的问题，配合柜体上的密封胶条使用时，能够保证门体闭合后的压紧力均匀，提升柜体整体的防护等级。在设计思路上，这款铰链充分考虑了钣金加工的工艺特性，所有板件均采用冲压折弯成型工艺，无需额外的切削加工工序，既可以控制生产制造成本，也能保证批量生产时的零件精度一致性；安装结构上采用了侧翼卡爪配合固定孔的组合方式，安装时先将铰链主体卡入柜体预冲的安装孔位进行预定位，再通过两颗紧固件完成最终固定，无需在安装过程中额外托举定位，能够有效提升现场装配的效率，降低装配难度。从安装边界来看，这款铰链的固定翼上预留了两个标准圆形安装孔，孔位间距经过标准化设计，适配行业内通用的机柜安装孔位规格，安装后铰链突出柜体安装面的厚度不足15mm，不会占用柜体内部的器件安装空间，门板侧的安装翼采用了折弯贴合设计，能够完全贴合门板内侧的安装平面，即使是较薄的钣金门板也不会出现安装后外凸变形的问题，转动过程中铰链的所有活动部件都不会与柜体内部的走线、安装梁发生干涉，适配性极强。
