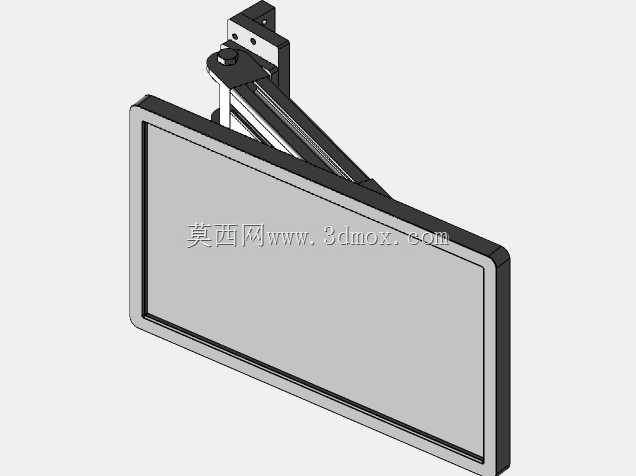

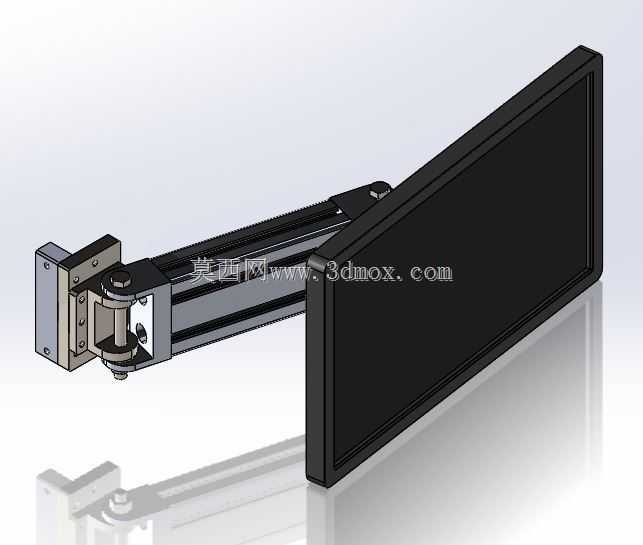

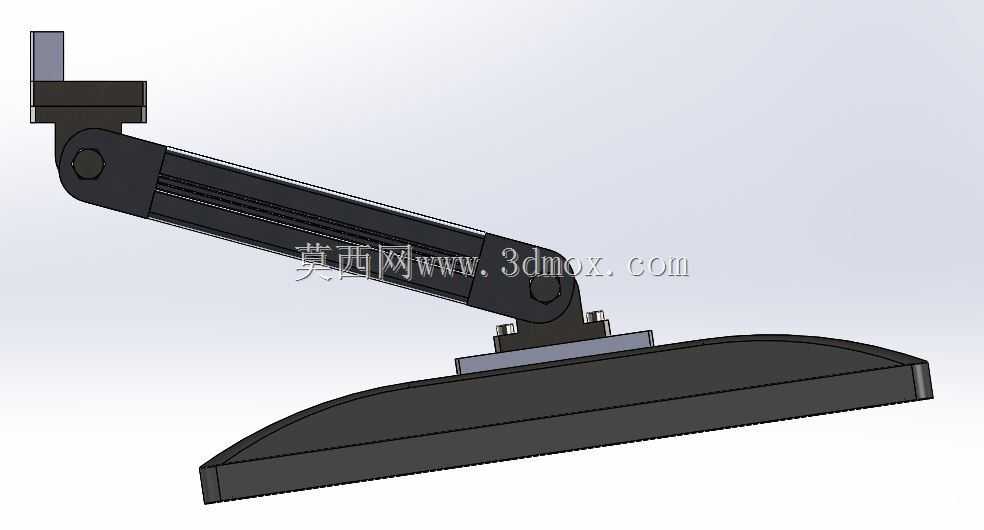

可调节壁挂式显示器安装支架结构

这款壁挂式可调显示器安装结构，主要面向工业视觉自动化场景设计，可适配各类工业平板显示屏、视觉检测工位的显示终端安装需求，在自动化生产线的视觉检测工位、设备操作终端点位、工业监控点位都能发挥稳定的支撑作用，解决传统固定支架无法灵活调整屏幕角度、位置的痛点，适配不同操作人员的观测视角需求，也能满足不同工位的屏幕安装高度、观测距离要求。

从功能特性来看，该支架采用多段铰接式伸缩结构，靠近墙面的安装底座采用加厚金属板材加工，预留多组沉头安装孔，可直接固定在混凝土墙面、设备铝型材框架、钢制机柜侧壁等多种安装基面，安装时可根据基面材质选择膨胀螺栓、T型螺栓等不同紧固件，保证连接强度满足承重要求，避免屏幕晃动脱落。支架的中间臂段内置滑动调节结构，可实现水平方向的伸缩位移，调整屏幕与安装基面的距离，适配不同的操作空间需求；臂段与底座、臂段与屏幕连接板之间均采用阻尼铰接结构，可实现上下俯仰角度、左右偏转角度的无级调节，调整到位后依靠铰接处的阻尼摩擦力保持位置稳定，无需额外锁止操作，操作人员可根据自身站立或坐姿的观测习惯，随时调整屏幕的角度与位置，缓解长时间观测屏幕的视觉疲劳。

在设计思路上，该结构优先考虑工业场景的耐用性与实用性，整体受力部件均采用金属材质加工，承重能力可覆盖常规15到27英寸的工业显示屏，铰接处的转轴采用耐磨衬套结构，长期反复调节也不会出现松旷、卡顿问题，保证长期使用的稳定性。屏幕连接端采用标准VESA安装孔位设计，可兼容绝大多数符合通用安装孔距的显示屏，无需额外定制转接板，降低现场安装的适配成本。

从安装边界来看，该支架收拢状态下整体厚度较小，不会过多占用工位前方的操作空间，完全伸出后可覆盖一定范围内的位置调整需求，安装底座的孔位布局兼顾了常见的墙面龙骨间距、铝型材框架的槽位间距，现场安装时无需对基面进行过多改造，可直接完成固定。支架的走线空间预留充足，显示屏的供电线、信号线可沿臂段内部的走线槽布置，避免线缆外露拉扯，既提升工位的整洁度，也能防止线缆被周边设备剐蹭损坏，适配工业现场复杂的布线环境。在视觉自动化检测工位中，该支架可将显示屏调整到操作人员最易观测的位置，方便实时查看检测画面、设备运行参数，提升工位操作的便捷性与工作效率。
