9吨商用车空气悬挂车桥结构设计

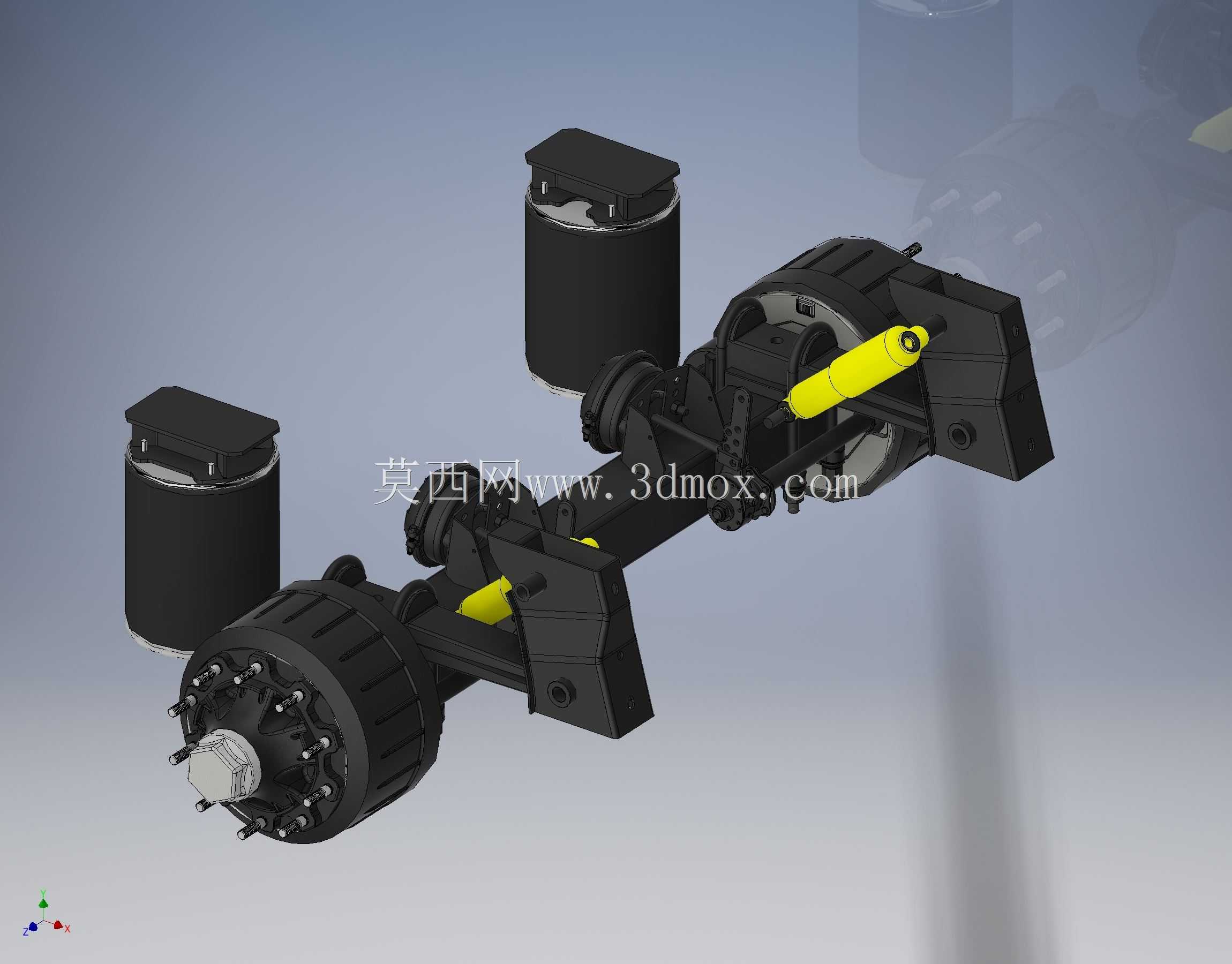

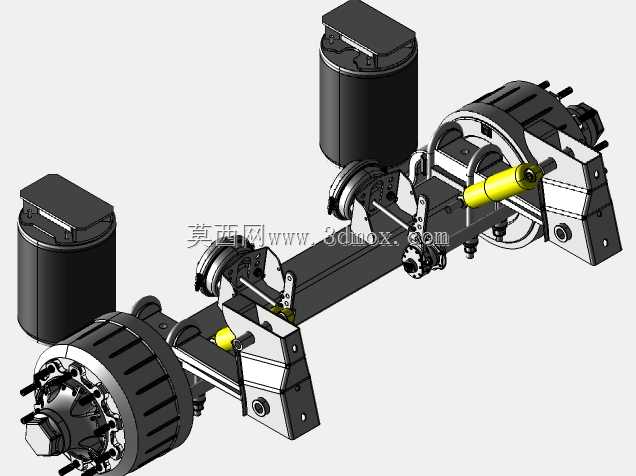

该结构为商用车底盘配套的9吨级空气悬挂驱动车桥总成，主要应用于中重型货运卡车、公路客运客车、专用作业车辆的底盘行走系统，承担车身承载、行驶传力、震动缓冲与行驶导向的核心作用，适配公路标载运输场景下对行驶平顺性、货损控制、轮胎寿命的高要求，可有效降低复杂铺装路面行驶过程中的颠簸冲击，减少运输过程中精密货物、易碎货品的磕碰损伤，同时降低长途驾驶的驾乘疲劳感。整套总成采用集成化设计思路，将驱动桥壳、空气弹簧承载单元、液压减震阻尼单元、制动安装基座、车架连接支架整合为统一装配模块，设计阶段充分考虑整车底盘的安装边界，桥壳主体采用变截面高强度结构设计，两端轮端集成轮毂制动单元安装位，轮端螺栓孔位采用圆周均布布局适配标准重载轮毂，两侧空气弹簧安装座保持同轴度设计，保证气囊受力均匀无偏载，减震器安装位采用倾斜角度布置，可同时缓冲垂直方向与纵向的行驶冲击，车架连接支架采用加厚加强结构，预留标准螺栓安装孔位，可直接匹配多数商用车的车架纵梁安装尺寸，无需额外改制支架。功能层面，空气弹簧可根据车辆载荷变化自动调整承载刚度，配合筒式液压减震器吸收路面传导的高频震动，相比传统钢板弹簧悬挂，可大幅降低行驶过程中的桥体跳动量，提升轮胎抓地力与行驶稳定性，同时减少底盘部件的冲击损耗。设计过程中对各部件的运动干涉做了完整校核，在车轮跳动、转向摆动的全行程内，各部件之间预留足够安全间隙，避免行驶过程中出现部件磕碰磨损，制动气室、管路走线的安装位也做了预留设计，方便后续整车装配阶段的管线布置，整体结构兼顾承载强度与轻量化需求，在满足9吨额定轴荷的承载要求前提下，优化了非承载区域的材料分布，降低桥体总成自重，减少整车底盘的簧下质量，进一步提升行驶操控响应表现。
