连铸工艺用170t液态金属钢包转运装置

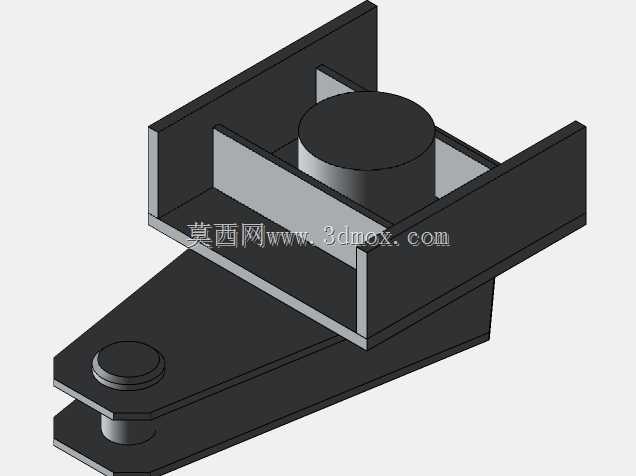

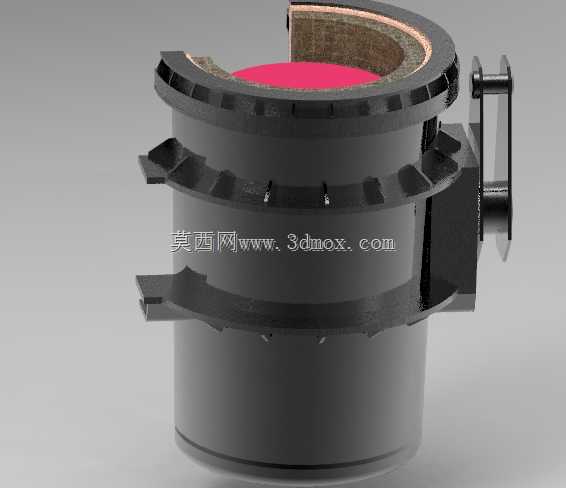

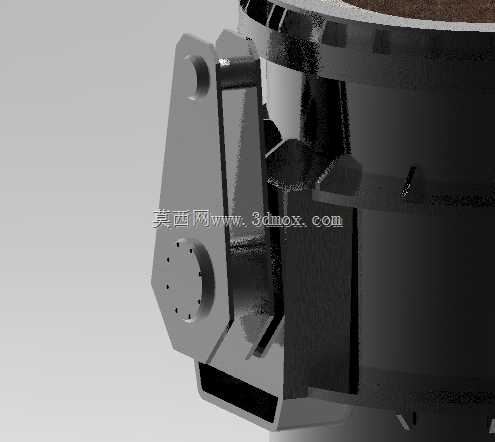

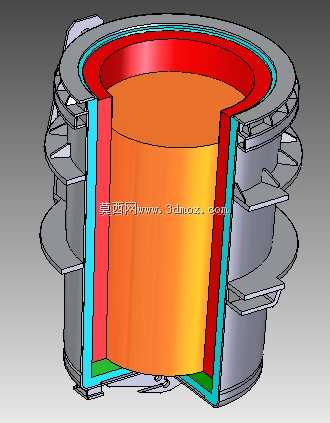

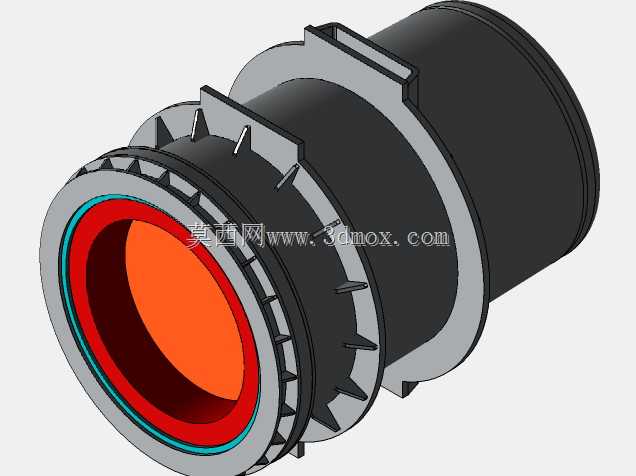

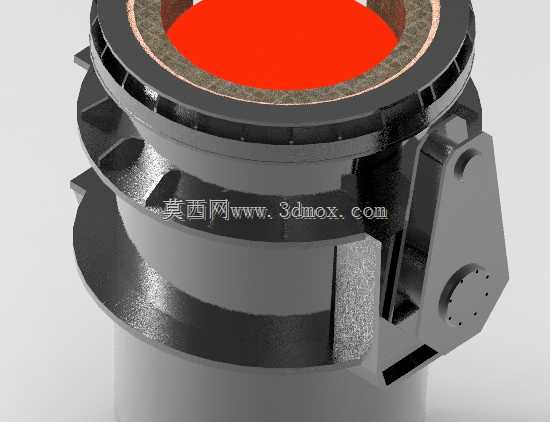

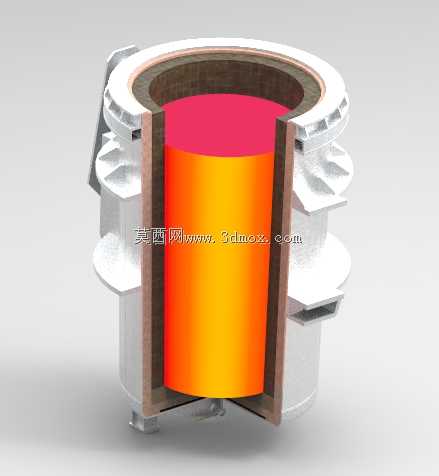

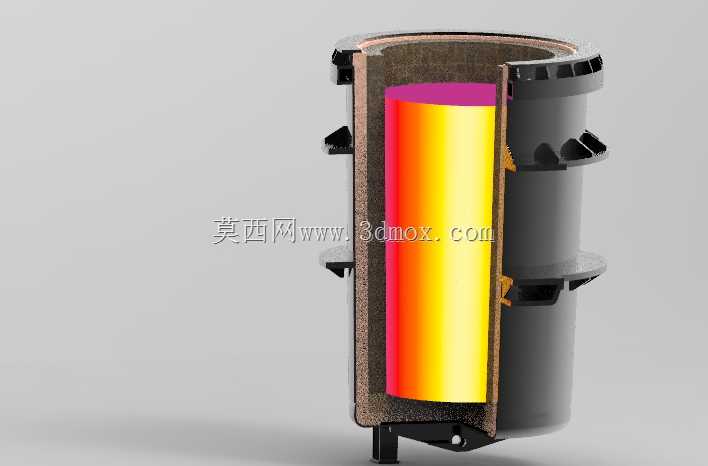

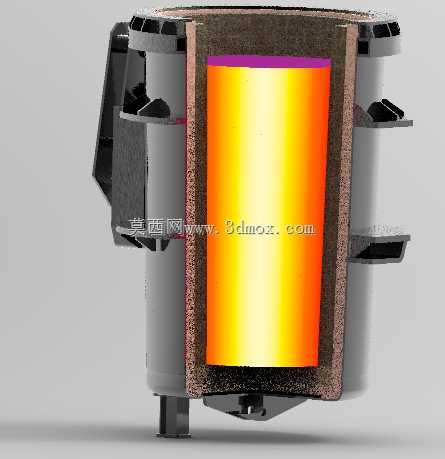

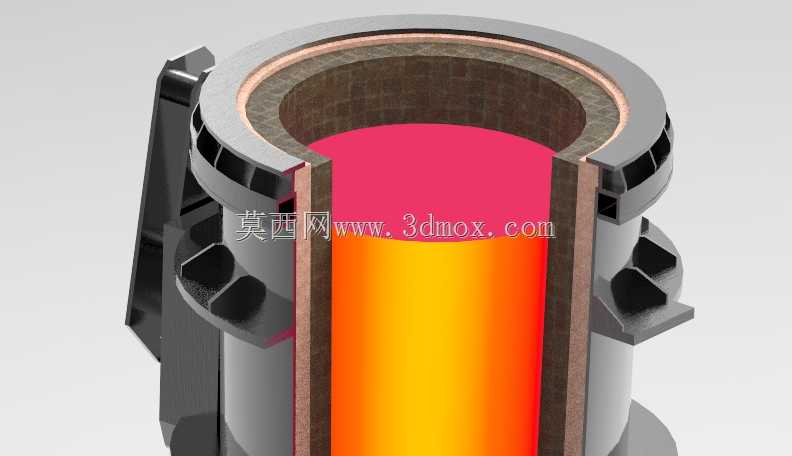

在长流程钢铁冶金连铸生产环节中，钢包作为衔接转炉出钢、炉外精炼与连铸机浇铸的核心高温载具，承担着高温液态金属的承接、暂存、转运与工艺缓冲功能，是连铸作业线中不可或缺的关键工艺装备。本次呈现的170t级钢包装置，针对连铸产线的连续化作业需求设计，可稳定盛装170吨熔融态铁水或钢液，适配冶金厂区内跨车间的重载转运作业流程。该钢包的整体结构围绕高温工况下的结构强度、保温性能与转运适配性展开设计，外层采用高强度厚壁钢结构作为承载壳体，可承受满包状态下数百吨的总载荷与高温液态金属的静压力，避免长期高温服役下的结构形变；壳体内部砌筑多层复合耐火保温衬层，靠近钢液侧采用耐高温侵蚀的致密耐火材料，中间层设置低导热系数的保温隔热层，最外层与钢壳之间预留微量膨胀间隙，既能够减少钢液在转运过程中的温降速率，满足连铸工艺对浇铸温度的严格控制要求，也能阻隔高温传递至外部钢结构，避免壳体强度受热衰减，同时缓冲耐火材料受热膨胀产生的内应力，延长衬层使用寿命。钢包上部设置对称分布的吊耳结构，可与冶金起重机的专用板钩吊具精准匹配，实现满包状态下的平稳起吊与对位，适配转炉出钢位、精炼工位、连铸钢包回转台以及空包回运的全流程吊装需求；包体下部设置与车间转运翻斗车适配的定位支撑结构，可在无天车作业的区间通过专用重载车辆完成转运，包底设置可与连铸回转台快速对接的定位接口，能够在短时间内完成钢包的落座与锁定，保障连铸作业的连续性。在功能设计上，该钢包充分考虑了冶金现场的作业逻辑：满包状态下由起重机从出钢位吊运至转运车辆，车辆将钢包输送至连铸作业区域后，再由起重机将满包钢包吊装至连铸回转台完成浇铸作业，待钢液浇铸完毕后，再将空钢包吊运至回运车辆，送回转炉区域等待下一循环作业，整套结构的尺寸边界完全适配常规大型钢铁厂区的吊运通道、车间门洞、起重机起升高度以及回转台安装尺寸，无需对现有产线设备做大规模改造即可直接适配。包体侧面设置有加强筋结构，可强化壳体的抗扭、抗冲击性能，应对转运过程中车辆启停、吊装对位时产生的动载荷，避免结构出现疲劳损伤；包口位置设置耐高温防护结构，可阻挡出钢、浇铸过程中钢液飞溅对包沿的侵蚀，同时减少热量从包口位置的散失。整套装置的结构设计充分平衡了重载承载、高温耐受、作业适配性与运维便利性，能够在高温、重载、高作业频率的冶金连铸场景下长期稳定服役，有效保障连铸生产流程的顺畅运行。
