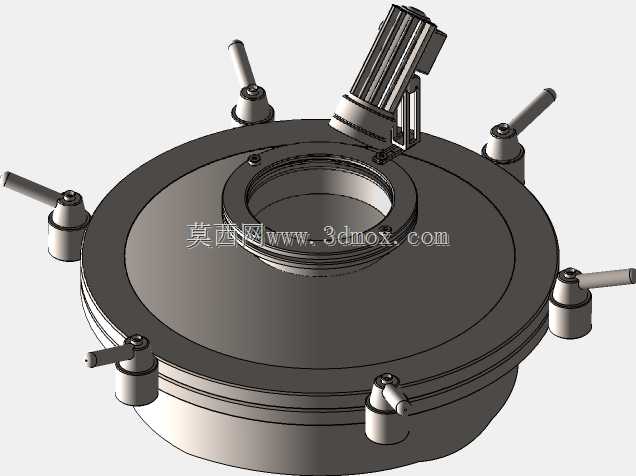

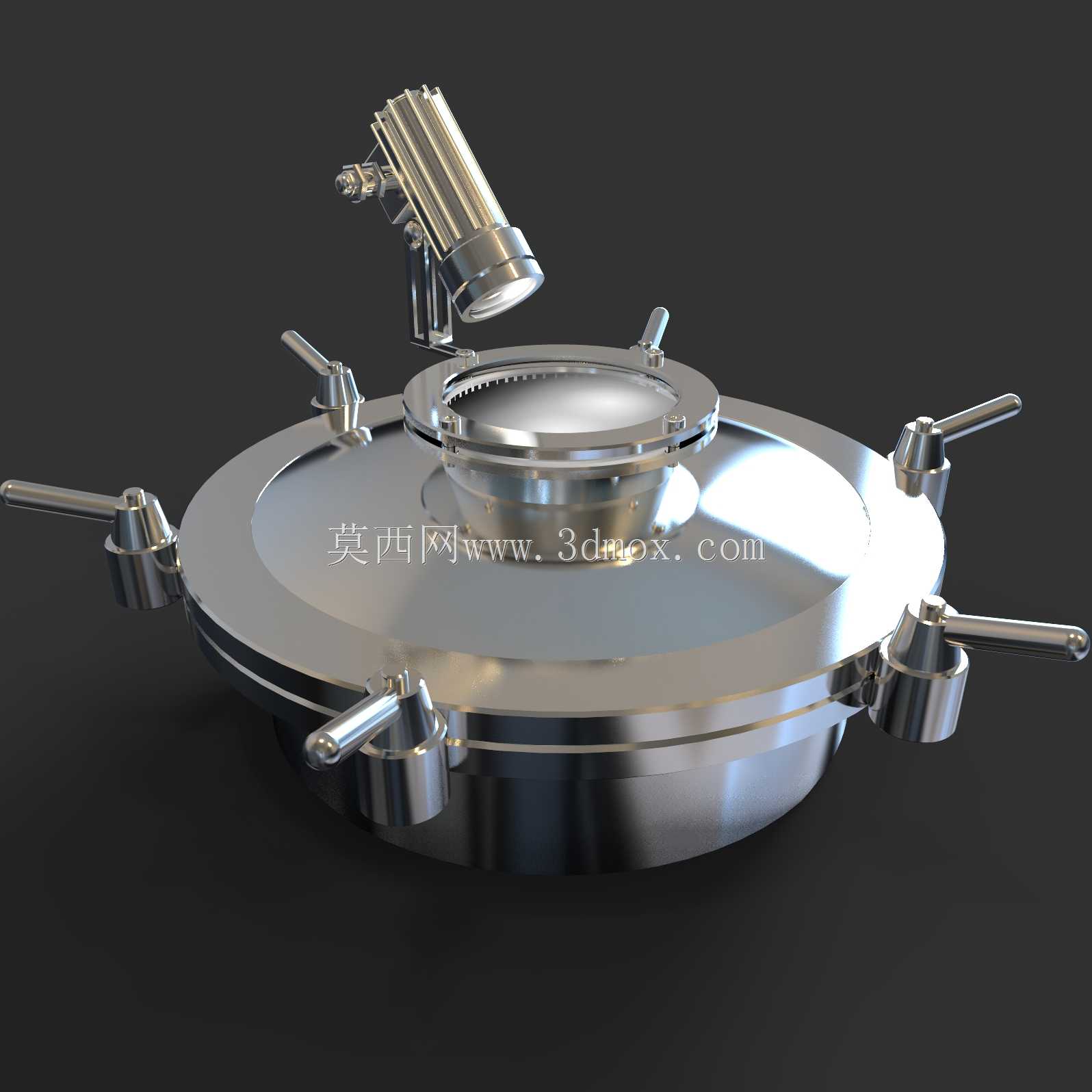

带视镜照明的DN400压力人孔结构

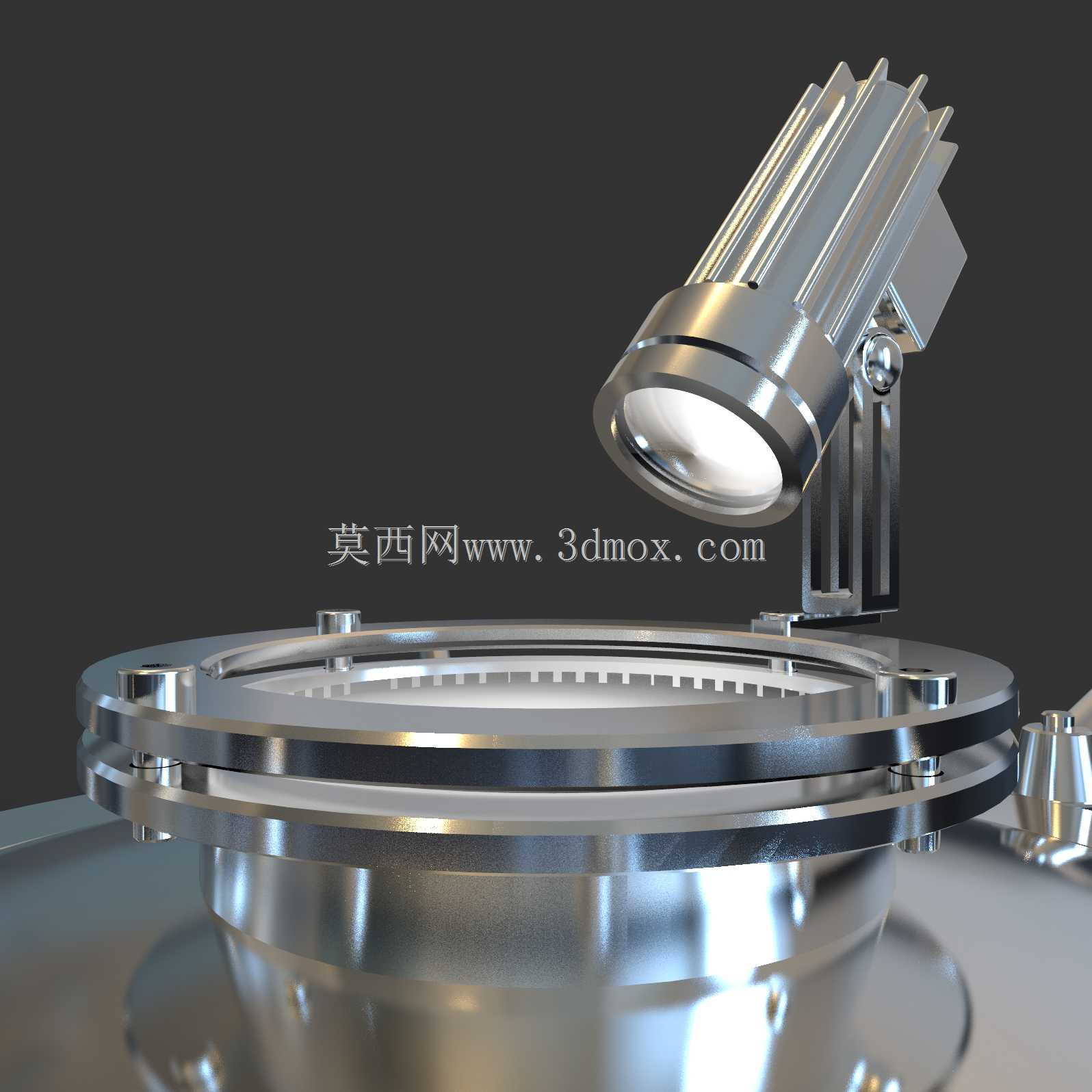

该结构为制药、精细化工领域洁净压力容器配套的快开式压力人孔，公称通径DN400，额定承压4bar，主要安装在生物反应器、无菌配料罐、洁净储液罐的罐体顶部，作为操作人员进出罐体内部开展清洁、检修、物料装填作业的通道，同时集成的带照明视镜可在不开启人孔盖的状态下，直观观察罐体内部的物料反应状态、液位变化、搅拌运行情况，避免频繁开启人孔带来的洁净区破坏、无菌环境失效风险，完全适配制药行业GMP洁净生产的规范要求。整体结构采用卫生级设计思路，所有与物料、罐内洁净介质接触的部件均选用AISI316L不锈钢材质，表面做镜面抛光处理，无卫生死角、无积液残留凹槽，可耐受常规CIP在线清洗、SIP在线灭菌的高温腐蚀工况，不会因材质锈蚀污染罐内生产物料。人孔盖采用多组快开式吊环锁紧结构，周向均匀分布的锁紧手柄可实现单人快速操作，无需借助额外工具即可完成人孔的开启与闭合，密封件选用符合食品接触标准的硅橡胶材质，压紧后可实现罐内压力的可靠密封，避免生产过程中出现介质泄漏、外界杂菌侵入的问题。集成的照明组件采用防爆防水结构，适配易燃易爆生产区域的使用要求，光线可透过高硼硅玻璃视镜直射罐内核心区域，视镜与法兰座采用无缝焊接工艺，连接位置做圆弧过渡处理，不存在清洁盲区。安装层面，人孔底座采用标准法兰连接结构，可直接与罐体顶部预留的DN400法兰口匹配对接，安装时需保证底座与罐体焊接位置的平整度，避免因焊接变形导致密封面贴合不严出现泄漏，整体安装后突出罐体顶部的高度控制在合理范围，不会额外占用车间顶部的操作空间，周边预留的操作间隙可满足锁紧手柄的全行程转动需求，日常维护时仅需定期检查密封件老化情况、擦拭视镜表面残留污渍即可，无需复杂的拆解维护作业。
