Tr14x2梯形丝杠螺母传动组件

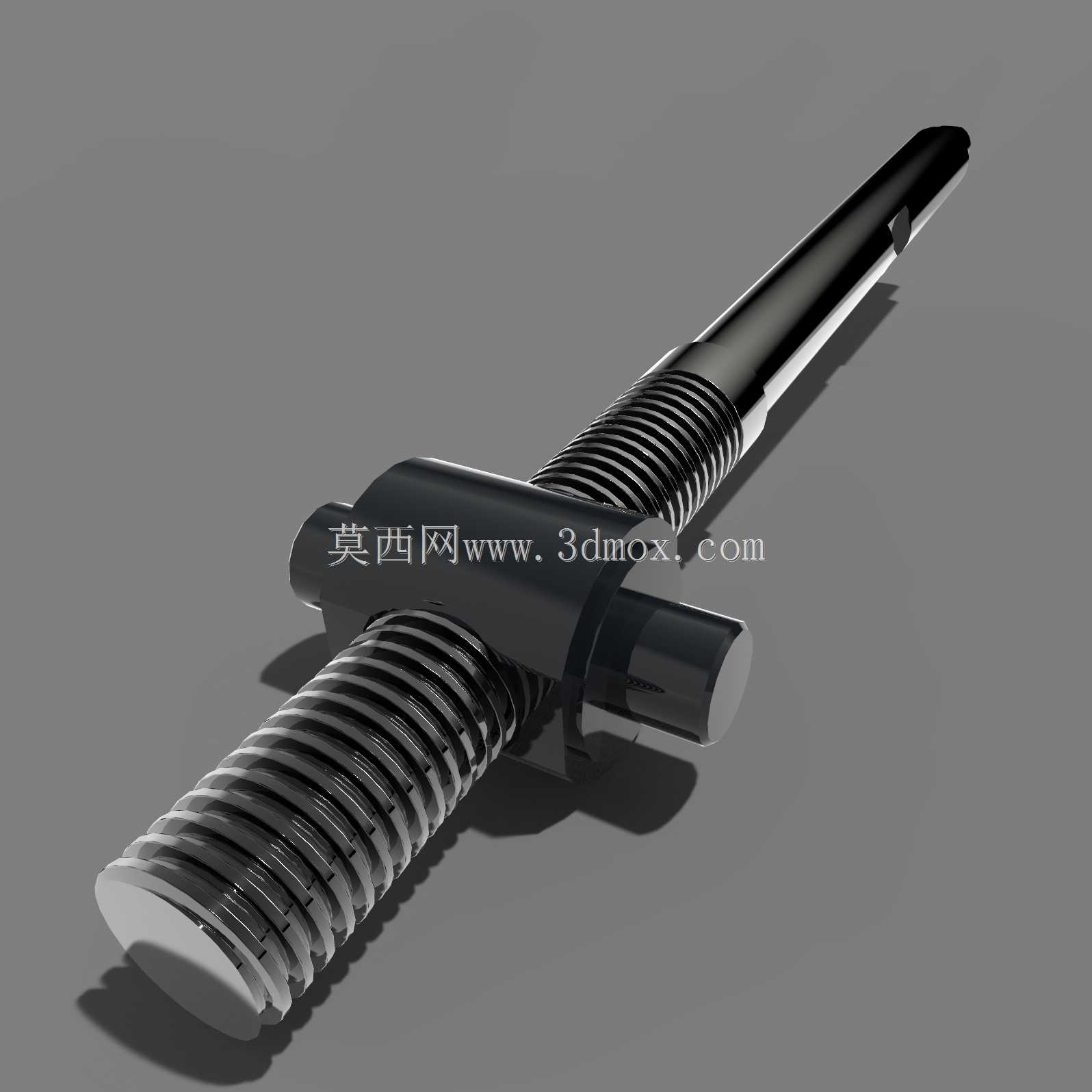

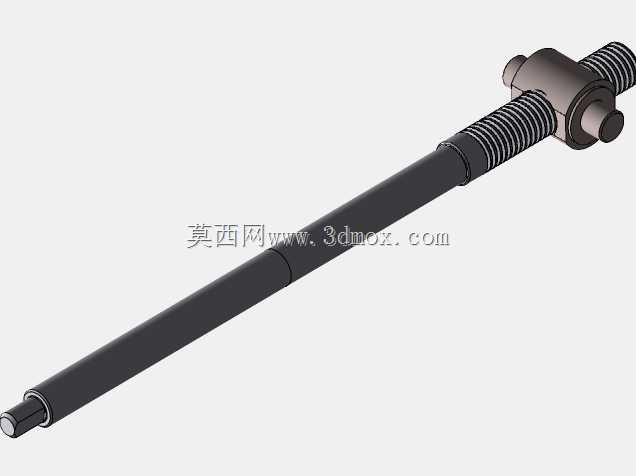

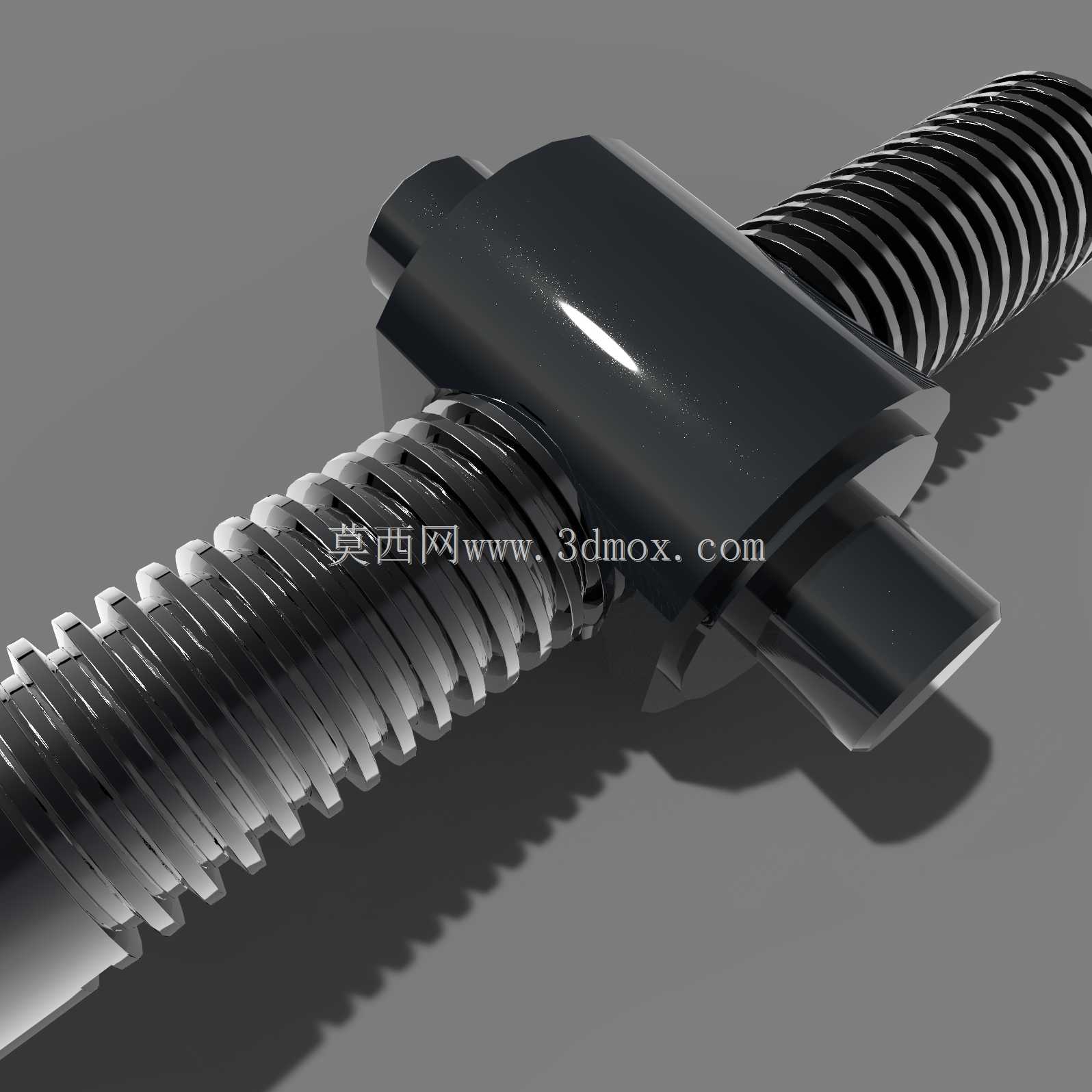

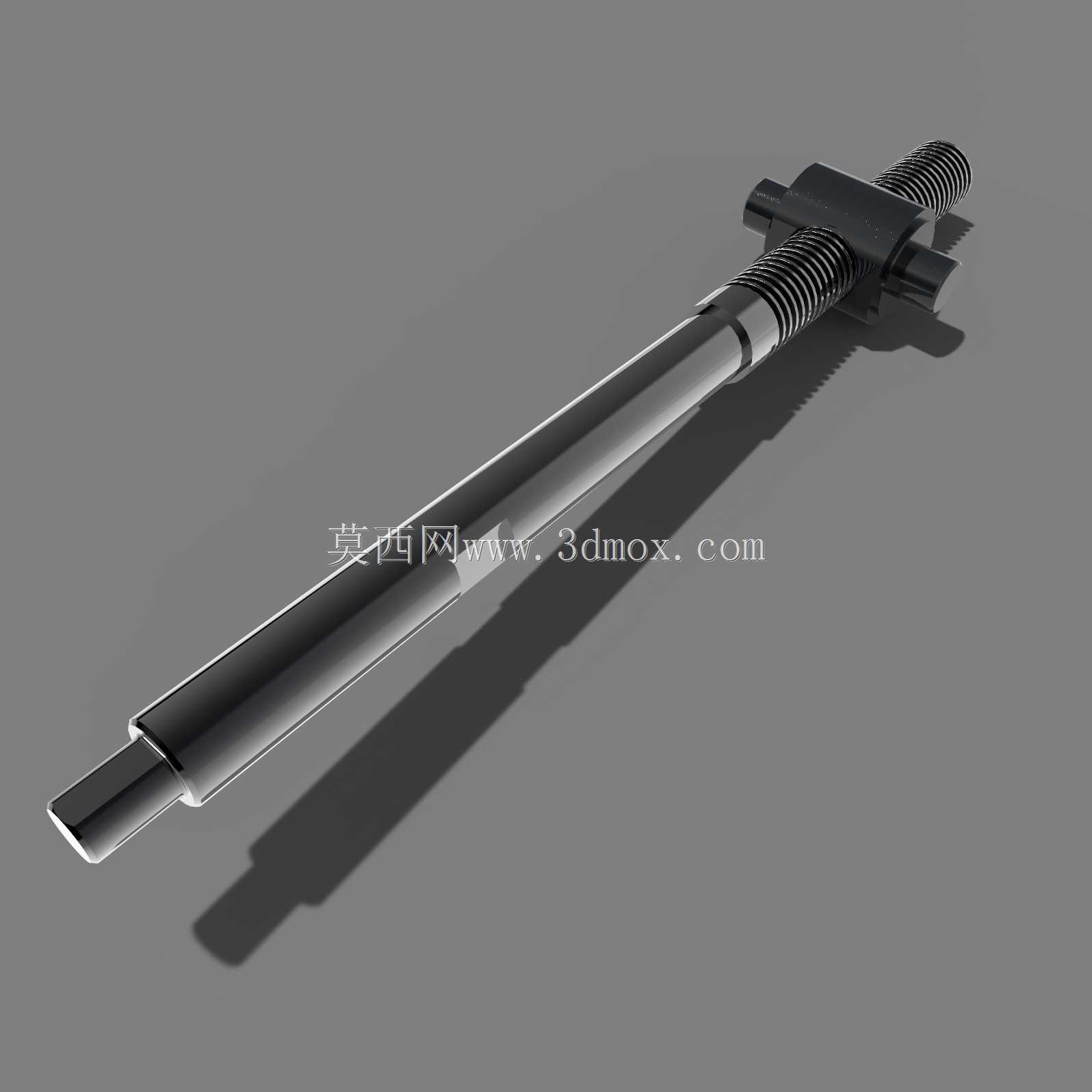

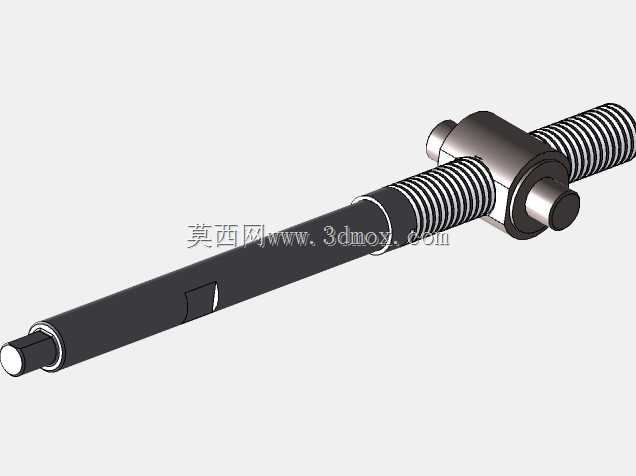

这款梯形丝杠螺母传动组件是机械传动系统中实现旋转运动与直线运动相互转换的核心基础部件，在各类需要精准直线进给、位置调节的工业场景中有着广泛应用，常见于普通机床的进给拖板传动、轻工包装设备的物料推送机构、小型升降平台的举升传动、自动化生产线的工位调节结构以及各类专用工装夹具的位移调整环节，能够在中低速、重载的传动工况下保持稳定的运行状态，相比滚珠丝杠成本更低、自锁性能更优，适合对传动精度有一定要求但不需要超高线速度的作业场景。该组件采用Tr14x2规格的梯形螺纹设计，螺纹牙型为等腰梯形，牙型角30度，这种牙型设计让螺纹牙根强度更高，螺母与丝杠的啮合接触面积更大，传动过程中受力均匀，能够承受更大的轴向载荷，同时配合合理的螺纹升角设计，组件具备可靠的自锁性能，在垂直安装使用的场景下，停机后不会因负载自重发生滑移，无需额外加装制动装置即可保证位置固定的安全性。设计过程中充分考虑了实际安装的适配性，丝杠两端预留了标准的轴颈安装位，可直接适配常规的带座轴承支撑结构，螺母外部设计为圆柱式安装主体，侧面带有定位止口结构，能够快速与设备的移动拖板、滑动工作台等执行部件完成定位装配，安装边界清晰，不需要对配套结构做复杂的二次加工即可完成组装。整体外形采用规整的回转体结构，丝杠全长的螺纹段经过连续的等距加工，螺纹牙面光滑无毛刺，螺母与丝杠的配合间隙经过合理调校，既保证传动过程中无卡滞、空程量小，又能预留足够的润滑脂存储空间，日常维护时只需定期在螺纹啮合面涂抹润滑脂即可降低磨损、延长使用寿命。组件的传动过程平稳，无明显的冲击振动，能够将输入的扭矩稳定转化为直线方向的推拉力，在额定负载下运行时传动效率保持在合理区间，同时梯形螺纹的耐磨性能优异，长期运行后磨损量均匀，可通过调整螺母的轴向间隙补偿磨损量，大幅延长整套传动组件的服役周期，适配各类中小型机械设备的直线传动需求，是机械结构设计中非常经典且实用的传动部件。
