制药罐底磁力搅拌封头组件

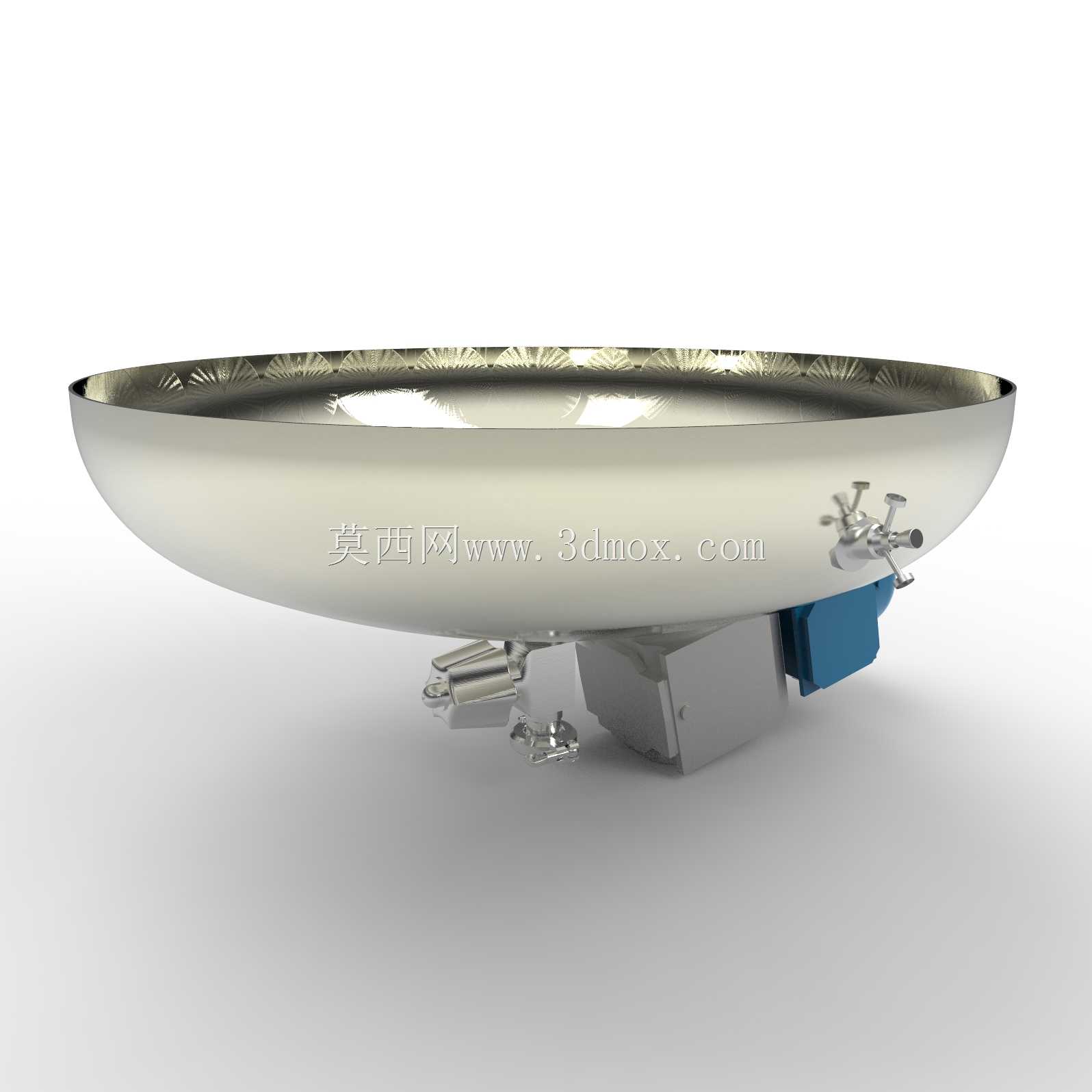

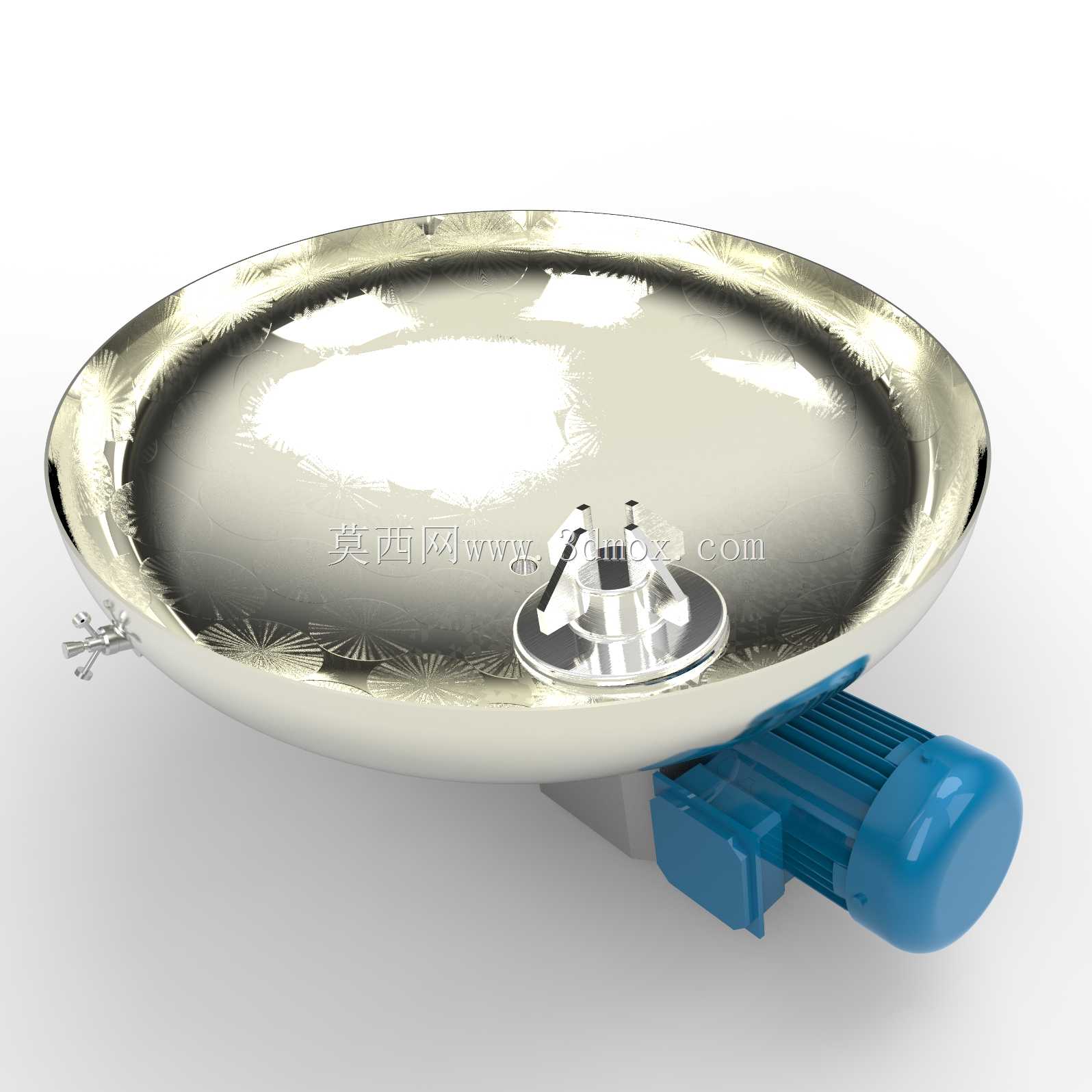

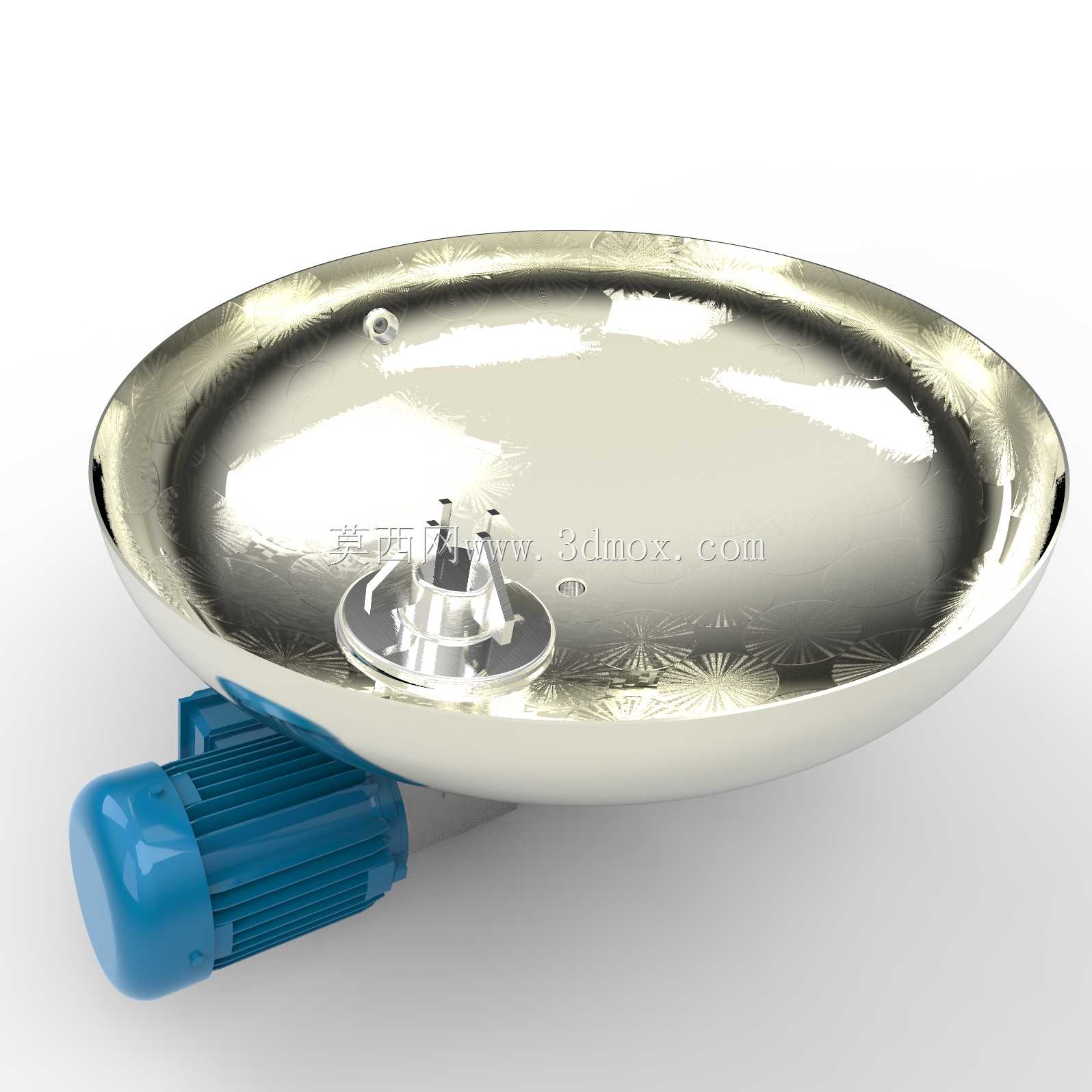

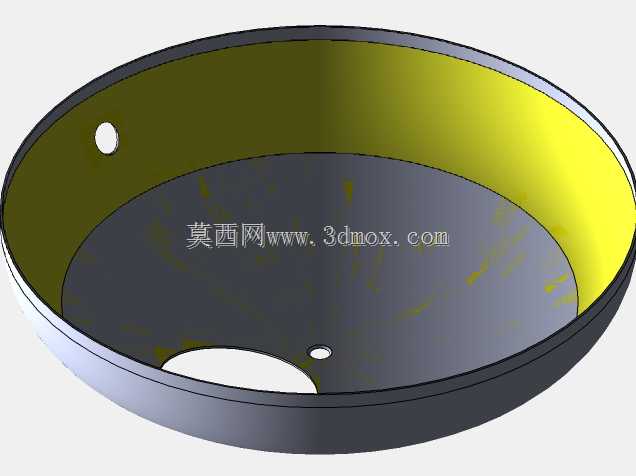

该部件为制药生产场景下的罐体下封头集成组件，主要应用于无菌制药配液、生物制剂反应、原料药混合等洁净工况的罐体底部安装，适配立式常压或低压配料罐、反应罐、储液罐的底部装配需求，是制药电容类生产设备的核心配套部件，可在密闭罐体环境下完成物料搅拌、阀组控制、在线取样的全流程操作，避免传统轴封搅拌带来的泄漏、染菌风险，满足GMP洁净生产的严苛要求。部件主体采用AISI316L不锈钢材质冲压成型，封头为标准椭圆形碟形结构，底部公称直径为800mm，曲面弧度符合压力容器封头的成型规范，边缘预留标准焊接坡口，可直接与同直径的筒体段完成环缝焊接，安装时需保证封头曲面与筒体同轴度偏差不超过2mm，避免后续搅拌组件运行出现偏磨、振动问题。设计阶段将磁力混合器、隔膜阀、取样器三类功能部件集成在封头本体上，磁力搅拌器采用下置式安装结构，驱动电机布置在封头外侧下方，通过磁力耦合传递扭矩带动封头内侧的搅拌叶轮转动，无贯穿式传动轴，彻底消除轴封泄漏的隐患，搅拌叶轮采用卫生级抛光处理，表面粗糙度Ra≤0.4μm，无清洁死角，可适配CIP在线清洗、SIP在线灭菌的工艺要求。集成在封头上的隔膜阀采用卫生级隔膜结构，膜片为符合制药级要求的硅橡胶或PTFE材质，可实现罐内物料的密闭排放、管路切换，无物料滞留区；配套的取样器采用密闭式结构，可在不破坏罐内密闭环境、不引入外界污染的前提下完成罐内物料的取样检测，取样口自带自清洁结构，避免不同批次物料的交叉污染。整体部件的安装边界需预留封头下方350mm的电机安装空间，侧向预留120mm的阀组操作与管路连接空间，所有与物料接触的表面均做电解抛光处理，焊缝位置做打磨抛光过渡，无凸起、凹陷等易积料结构，适配制药生产过程中频繁清洗、灭菌的使用需求，可有效降低生产过程中的染菌风险，提升配液、反应过程的物料混合均匀度，减少人工操作的污染概率，是小批量无菌制药生产罐体的优选配套部件。
